  • [2026.06.17] ‘Spectrum-X Photonics’ 전기에서 빛으로, AI 반도체의 패러다임을 바꿀 기술에 대한 심층 분석 및 투자 전략

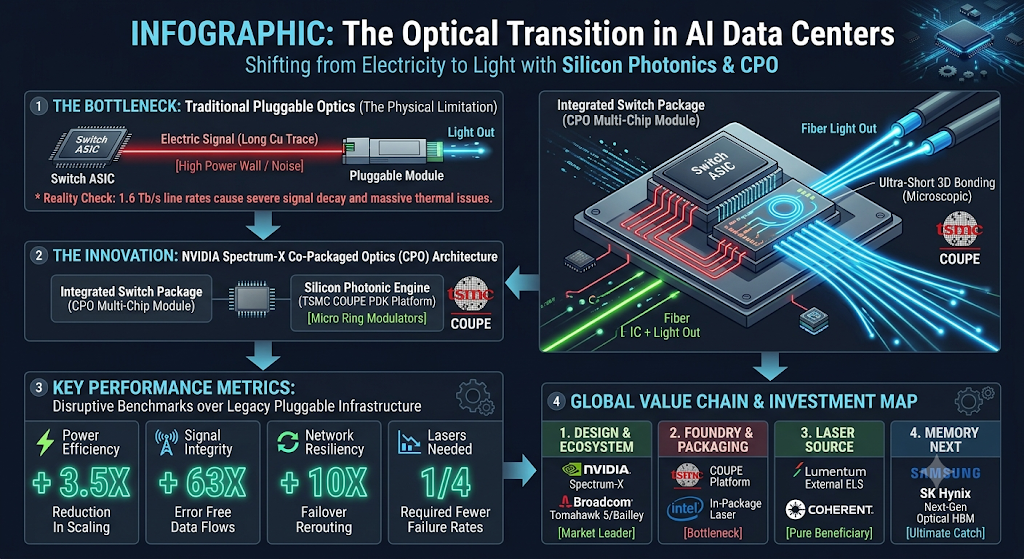

    Spectrum-X Photonics, AI 데이터 센터의 광학 전환(The Optical Transition in AI Data Centers)'이라는 제목의 전문적인 기술 인포그래픽 이미지입니다. 미래지향적인 다크 네이비 배경에 네온 블루, 네온 그린, 오렌지 레드 컬러를 사용하여 실리콘 포토닉스 및 CPO 기술의 혁신을 4개의 섹션으로 설명하고 있습니다. - 섹션 1 (병목 현상): 기존 플러거블 광학 기술의 한계를 보여줍니다. 스위치 ASIC에서 플러거블 모듈까지 긴 구리선(Long Cu Trace)을 통해 전기 신호가 이동할 때 높은 전력 장벽과 노이즈가 발생하며, 1.6 Tb/s 속도에서는 심각한 신호 감쇄와 발열 문제가 생김을 경고합니다. - 섹션 2 (기술 혁신): 엔비디아 스펙트럼-X CPO 아키텍처를 3D 입체 그래픽으로 시각화했습니다. 스위치 ASIC과 TSMC COUPE 플랫폼 기반의 실리콘 포토닉스 엔진(65nm EIC + PIC 통합, 마이크로 링 변조기)이 초단거리 3D 하이브리드 본딩으로 수직 적층되어, 저전력으로 강력한 네온 블루 빛(광신호)을 뿜어내는 구조를 직관적으로 보여줍니다. - 섹션 3 (핵심 성능 지표): 네온 그린 컬러의 발광 효과와 함께 4가지 파괴적 벤치마크 수치를 제시합니다. 전력 효율성 3.5배 향상, 신호 무결성 63배 향상(에러 없는 데이터 흐름), 네트워크 복원력 10배 향상(페일오버 라우팅), 필요한 레이저 수 4분의 1로 감소(불량률 감소). - 섹션 4 (글로벌 밸류체인 및 투자 지도): 시장 생태계를 4개 분야로 분류했습니다. 1. 설계 및 생태계 (엔비디아, 브로드컴 - 시장 주도주) 2. 파운드리 및 패키징 (TSMC, 인텔 - 병목 해결자) 3. 레이저 소스 (루멘텀, 코히런트 - 순수 수혜주) 4. 차세대 메모리 (삼성전자, SK하이닉스 차세대 광 HBM - 최종 승자)

    2025년 3월 GTC 컨퍼런스에서 엔비디아(NVIDIA)가 공개한 실리콘 포토닉스 기반 네트워킹 스위치 플랫폼, ‘Spectrum-X Photonics’는 단순한 신제품 발표가 아닙니다. 이는 AI 데이터센터의 물리적 한계를 깨부수고, 수백만 개의 GPU를 하나의 초거대 컴퓨터처럼 묶겠다는 엔비디아의 야심찬 선전포고이자 전 세계 반도체 공급망을 재편하겠다는 거대한 마스터플랜입니다.

    오늘 포스팅에서는 NVIDIA Spectrum-X Photonics의 핵심 기술부터 시작해 글로벌 빅테크들의 대항마 분석, 그리고 삼성전자와 SK하이닉스 등 국내 반도체 거인들의 미래 전망과 투자 전략까지 거품을 걷어내고 완벽하게 쪼개어 분석해 드리겠습니다.

    1. NVIDIA Spectrum-X Photonics란 무엇인가?

    🔷 개념 정의 및 탄생의 목적

    NVIDIA Spectrum-X Photonics는 실리콘 포토닉스(Silicon Photonics, 규소 기반 광반도체) 기술을 엔드투엔드(End-to-End) 네트워킹 스위치 아키텍처에 직접 통합한 차세대 AI 인프라 플랫폼입니다.

    쉽게 말해, 기존의 데이터센터가 칩과 칩, 서버와 서버 사이에서 데이터를 주고받을 때 ‘전기 신호’를 사용했다면, 이 플랫폼은 이를 ‘빛(광신호)’으로 변환하여 초고속·저전력으로 전송하는 기술입니다. 엔비디아가 이 플랫폼을 개발한 궁극적인 목적은 단 하나입니다. 바로 수백만 개의 GPU가 동시에 협업하는 ‘초대규모 AI 팩토리(AI Factory)’의 고질적인 네트워킹 병목 현상을 해결하고, 기하급수적으로 늘어나는 에너지 소비량과 운영 비용(OPEX)을 혁신적으로 절감하는 것입니다.

    🔷 등장 배경: “네트워킹 인프라를 재발명하라”

    엔비디아의 수장 젠슨 황(Jensen Huang) CEO는 Spectrum-X Photonics를 공개하며 다음과 같은 기념비적인 말을 남겼습니다.

    “AI 팩토리는 과거의 일반적인 데이터센터와는 완전히 다른, 극도의 규모를 가진 새로운 클래스의 컴퓨팅 자산입니다. 따라서 네트워킹 인프라도 이에 맞춰 기초부터 완전히 재발명(Reinvented)되어야 합니다. 실리콘 포토닉스를 스위치에 직접 통합함으로써 하이퍼스케일 및 엔터프라이즈 네트워크의 기존 물리적 한계를 뛰어넘어, 백만 GPU 규모의 초대형 AI 팩토리로 가는 문을 마침내 열고 있습니다.”

    이 발언의 이면에는 현재 데이터센터 인프라가 마주한 가혹한 현실이 숨어 있습니다. 거대언어모델(LLM)의 매개변수(Parameter)가 수조 개 단위로 커지면서, AI 연산은 단일 GPU나 단일 서버 랙 안에서 끝낼 수 없는 구조가 되었습니다. 수만, 수십만 대의 GPU가 서로 연산 결과(Gradient)를 실시간으로 주고받으며 싱크를 맞춰야 합니다.

    이때 GPU의 연산 속도가 아무리 빨라도, 이들을 연결하는 ‘고속도로(네트워크)’가 막히면 전체 시스템의 효율은 바닥을 치게 됩니다. 즉, 현재 AI 성능의 병목은 연산 칩 자체가 아니라 ‘칩과 칩 사이의 통신(Interconnect Broadband)’에 있으며, 엔비디아는 이 문제를 정면 돌파하기 위해 빛의 힘을 빌리기로 결정한 것입니다.

    2. 물리적 한계에 부딪힌 데이터센터: Power Wall과 Signal Integrity

    30년 차 엔지니어 입장에서 볼 때, 기존의 구리선(Copper) 구조와 구형 플러그형 광트랜시버(Pluggable Transceiver) 방식은 이미 임계점에 도달했습니다. AI 팩토리 규모가 10만 대(100K)에서 백만 대(1M) GPU 규모로 확장되면서 데이터센터 설계자들은 두 가지 거대한 물리적 장벽에 가로막혔습니다.

    ① 전력의 장벽 (Power Wall)

    기존 데이터센터는 랙 내부의 짧은 거리는 구리선(DAC 케이블)으로 연결하고, 거리가 조금 멀어지면 서버 외부에 광모듈을 꽂는 플러그형 트랜시버를 사용했습니다. 하지만 포트당 데이터 전송 속도가 1.6 Tb/s(테라비트 매 초) 수준으로 올라가면서 심각한 문제가 발생합니다.

    구리선은 물리적인 내부 저항을 가지고 있습니다. 신호의 주파수가 높아질수록 저항에 의한 에너지 손실이 기하급수적으로 커집니다. 이 손실을 메우기 위해 신호를 강제로 증폭하는 리타이머(Retimer)나 이퀄라이저(Equalizer) 칩을 촘촘히 박아야 하는데, 여기서 소모되는 전력이 상상을 초월합니다.

    데이터를 연산하는 데 써야 할 귀한 전기가 단순히 데이터를 ‘옆 동네로 보내는 행위’ 자체에 전부 낭비되는 것이죠. 배보다 배꼽이 더 커지는 ‘파워 월(Power Wall)’ 현상입니다.

    ② 신호 무결성의 붕괴 (Signal Integrity)

    초고주파 전전기 신호는 거리가 수 센티미터(cm)만 멀어져도 선로 주변으로 신호가 새어나가거나 감쇄되는 현상이 일어납니다. 인접한 선로끼리 신호가 간섭을 일으키는 크로스토크(Crosstalk, 신호 간섭)와 노이즈가 극심해집니다.

    이로 인해 데이터에 에러가 발생하면 시스템은 데이터를 처음부터 다시 전송(Retransmission)해야 하므로, 네트워크 레이턴시(Latency, 지연 시간)가 들쭉날쭉해지고 AI 학습 효율이 치명적으로 저하됩니다.

    전기 신호의 물리적 특성상 속도를 높이면서 거리를 늘리는 것은 불가능한 영역에 도달했으며, 이를 타개할 유일한 탈출구가 바로 ‘저항이 없고, 간섭이 없으며, 빛의 속도로 달리는’ 광통신을 칩 레벨로 끌어들이는 것이었습니다.

    3. 핵심 아키텍처 분석: Co-Packaged Optics (CPO)와 TSMC COUPE

    NVIDIA Spectrum-X Photonics가 기존 네트워킹 장비와 차별화되는 핵심 혁신은 ‘광학 소자(Optics)를 스위치 ASIC(주문형 반도체)과 동일한 패키지 내부에 배치하는 아키텍처’, 즉 CPO(Co-Packaged Optics, 공동 패키징 광학) 기술입니다.

    🔷 CPO (Co-Packaged Optics) 구조의 혁신

    기존의 플러그형(Pluggable) 방식은 스위치 메인 칩에서 출력된 전기 신호가 기판(PCB)을 타고 길게 흘러가 장비 전면부의 포트에 꽂힌 광트랜시버 모듈에 도달한 뒤에야 빛으로 바뀌었습니다. 기판을 지나가는 그 긴 경로 동안 엄청난 전력 손실과 신호 왜곡이 발생했습니다.

    반면 엔비디아가 채택한 CPO 방식은 스위치 ASIC 칩 바로 옆, 눈앞에 아주 가까운 거리에 실리콘 포토닉스 기반의 광 엔진(Optical Engine)을 바짝 붙여 하나의 칩처럼 패키징합니다.

    이렇게 하면 전기가 이동하는 거리가 수십 센티미터(cm)에서 수 밀리미터(mm) 혹은 마이크로미터(㎛) 단위로 획기적으로 줄어듭니다. 전기가 아주 잠깐만 이동하고 곧바로 빛으로 전환되므로 기판에서의 신호 손실이 원천 차단됩니다. 그 결과, 기존 인프라 대비 네트워크 전력 효율은 5배 이상 향상되고, 높은 네트워크 복원력을 확보하며, AI 애플리케이션의 지속 실행 시간(Uptime) 역시 5배 이상 길어집니다.

    🔷 패키징의 치트키: TSMC COUPE 플랫폼

    이러한 초정밀 CPO 구조를 가능하게 만든 숨은 공신이자 핵심 기반 기술이 바로 파운드리 절대강자 TSMC의 실리콘 포토닉스 제조 플랫폼인 ‘COUPE(Compact Universal Photonic Engine)’입니다.

    TSMC COUPE는 65nm(나노미터) 공정으로 제조된 전자 집적 회로(EIC, Electronic Integrated Circuit)와 빛을 제어하고 라우팅하는 광자 집적 회로(PIC, Photonic Integrated Circuit)를 TSMC의 최첨단 3D 패키징 기술인 SoIC-X(System on Integrated Chips) 기술로 결합합니다.

    • 3D 하이브리드 본딩 (Hybrid Bonding): 과거에는 EIC와 PIC 칩을 미세한 솔더 범프(Solder Bump)를 이용해 연결했습니다. 범프의 크기 때문에 데이터 통로의 밀도를 높이는 데 한계가 있었죠. 하지만 TSMC COUPE는 범프 없이 구리(Cu)와 구리를 분자 결합 수준으로 직접 수직 접합해 버리는 ‘하이브리드 본딩’을 적용했습니다. 이 덕분에 접합면의 저항이 거의 제로(0)에 수렴하며, 데이터 전송 레이턴시가 절반으로 줄어들고 전력 효율성은 2.5배 이상 개선됩니다.

    🔷 핵심 광학 소자: 마이크로 링 변조기 (Micro Ring Modulators)

    실리콘 포토닉스의 고질적인 난제는 “어떻게 그 좁은 반도체 칩 다이(Die) 안에 수많은 빛의 채널을 밀어 넣을 것인가”였습니다. 엔비디아는 이 문제를 해결하기 위해 기존 데이터센터에서 범용적으로 쓰이던 대형 ‘마하젠더 변조기(MZM, Mach-Zehnder Modulator)’를 과감히 버리고, 차세대 ‘마이크로 링 변조기(Micro Ring Modulator)’ 기술을 도입했습니다.

    마이크로 링 변조기는 지름이 수 마이크로미터에 불과한 미세한 원형 실리콘 도파로(Waveguide)를 활용합니다. 특정 파장의 빛만을 선택적으로 공진시켜 초고속으로 온/오프(On/Off) 신호를 만들어내는 소자입니다. 기존 MZM 대비 크기가 수십 분의 일에 불과하기 때문에, 제한된 스위치 패키지 내부 공간에 엄청난 수의 광학 채널(Wavelength Division Multiplexing, 파장 분할 다중화)을 집적할 수 있게 되었습니다. Spectrum-X Photonics가 초고대역폭을 구현할 수 있었던 일등 공신이 바로 이 마이크로 링 기술입니다.

    4. Spectrum-X Photonics의 파괴적인 성능 지표 분석

    엔비디아가 제시한 사양표를 보면, 하드웨어 엔지니어로서 소름이 돋을 정도의 압도적인 수치들이 나열되어 있습니다. 기존의 이더넷 및 광통신 규격을 아득히 초월하는 주요 성능 지표들을 정밀하게 해부해 보겠습니다.

    📊 주요 성능 지표 요약 및 해석

    항목수치 및 성능 향상 폭기술적 가치와 엔지니어링 의미
    포트당 대역폭1.6 Tb/s (Terabit per Second)기존 400Gb/s 및 800Gb/s 세대를 단숨에 뛰어넘는 속도로, 단일 포트가 초당 테라바이트급 데이터를 뿜어냅니다.
    전력 효율기존 대비 3.5배 향상동일한 데이터를 전송할 때 소모되는 전력이 3분의 1 이하로 줄어들어, 데이터센터의 최대 적인 발열과 전력 공급 문제를 해결합니다.
    신호 무결성기존 대비 63배 향상전기 신호의 감쇄와 노이즈(크로스토크)를 빛으로 대체함으로써 비트 에러 레이트(BER)를 기하급수적으로 낮췄습니다.
    네트워크 복원력기존 대비 10배 향상선로 장애나 패킷 손실 발생 시 하드웨어 레벨에서 즉각적으로 경로를 재배정(Rerouting)하여 시스템 다운타임을 차단합니다.
    배포 속도기존 대비 1.3배 빠름CPO 공정 최적화 및 간소화된 광 커넥터 구조를 통해 데이터센터 인프라 구축 및 셋업 시간을 대폭 단축합니다.
    필요 레이저 수기존 대비 4분의 1 수준하나의 광원에서 여러 파장의 빛을 동시에 쪼개어 쓰는 고도화된 다중 파장 기술을 도입하여 단가와 고장 확률을 낮췄습니다.

    이 표에서 가장 눈여겨보아야 할 수치는 단연 ‘신호 무결성 63배 향상’과 ‘전력 효율 3.5배 향상’입니다. 이 두 수치는 단순히 실험실 안의 가상 수치가 아닙니다. 수십만 대의 GPU가 거대한 행렬 연산을 수행할 때, 단 하나의 패킷 에러로 인해 전체 연산이 멈추고 이전 체크포인트로 돌아가야 했던 현상(Tail Latency 및 Sync Bottleneck)을 근본적으로 제거할 수 있음을 뜻합니다. 인프라 운영자 관점에서는 수백억 원의 전기세를 아끼는 동시에 AI 학습 완료 시간을 수주일 앞당길 수 있는 치명적인 상업적 무기입니다.

    🔷 상용 제품 구성 및 라인업

    Spectrum-X Photonics 스위치는 초대형 하이퍼스케일러부터 중형 엔터프라이즈까지 커버할 수 있도록 유연한 총 대역폭 구성을 지원합니다.

    • 100Tb/s(테라비트) 총 대역폭 구성: * 128포트 X 800Gb/s 아키텍처
      • 512포트 X 200Gb/s 아키텍처
    • 400Tb/s(테라비트) 총 대역폭 구성:
      • 512포트 X 800Gb/s 아키텍처
      • 2,048포트 X 200Gb/s 아키텍처

    단일 스위치 장비 하나가 무려 400Tb/s의 데이터를 처리한다는 것은, 전 세계 모든 인류가 동시에 동영상을 스트리밍해도 감당할 수 있는 수준의 고속도로가 칩 패키지 안에서 구현된다는 것을 의미합니다.

    5. 글로벌 동맹군: 파트너 생태계(Ecosystem) 분석

    엔비디아가 아무리 뛰어난 반도체 설계 역량을 가졌다고 해도, 빛(Optical)의 영역은 전통적인 실리콘 반도체 공정과 메커니즘이 완전히 다릅니다. 빛을 생성하는 레이저 다이오드(Laser Diode) 제조 기술, 광섬유를 정밀하게 정렬하는 패키징 기술 등은 독점할 수 없는 영역입니다.

    그렇기 때문에 엔비디아는 전 세계 반도체, 광학, 부품 탑티어 기업들을 끌어모아 강력한 ‘Spectrum-X 파트너 생태계’를 구축했습니다. 주식 투자자라면 이 생태계에 포진한 기업들의 면면을 반드시 주목해야 합니다.

    • Lumentum (루멘텀): 광통신용 인듐인화물(InP) 및 갈륨비소(GaAs) 기반 화합물 반도체 레이저 분야의 글로벌 리더입니다. Spectrum-X 플랫폼의 심장이라 할 수 있는 ‘외부 광원(ELS, External Laser Source)’ 모듈을 독점 공급하며 기술 협력을 진행 중입니다. CPO 구조에서는 열에 취약한 레이저를 칩 내부가 아닌 외부에 배치하므로, 고출력·고안정성 외장 레이저를 공급할 수 있는 루멘텀의 위상은 독보적입니다.
    • Coherent (코히어런트): 실리콘 포토닉스 및 첨단 광학 소재의 최강자입니다. 엔비디아와 함께 차세대 광학 트랜시버 아키텍처 및 PIC 설계 자조를 공동 개발하며 생태계의 한 축을 담당하고 있습니다.
    • TSMC: 말할 필요도 없는 글로벌 파운드리 1위 기업입니다. 앞서 언급한 COUPE 3D 패키징 플랫폼과 SoIC-X 공정을 전량 책임지며, 엔비디아가 설계한 Spectrum-X 스위치 칩을 실물 반도체로 찍어내는 유일한 생산 기지입니다.
    • Corning (코닝): 특수 유리 및 광섬유 분야의 제왕입니다. CPO 패키지 내부와 외부 네트워크 케이블을 손실 없이 연결해 주는 초고집적 광섬유 어레이(Fiber Array) 및 초정밀 커넥팅 기술을 제공합니다.
    • Foxconn (폭스콘): 세계 최대의 전자제품 제조 전문 기업(EMS)으로, 엔비디아의 스위치 보드 및 시스템 전체를 조립하고 양산 인프라를 구축하는 역할을 맡았습니다.
    • SENKO (센코 Advanced Components): 광 커넥터 분야의 숨은 강자로, CPO 모듈에 특화된 초소형·저손실 광학 인터페이스 및 미세 커넥터를 공급하여 신호 손실을 최소화하는 데 기여하고 있습니다.

    이처럼 엔비디아는 [설계(NVIDIA)->제조/패키징(TSMC) -> 광원(Lumentum/Coherent) -> 연결재(Corning/SENKO) -> 최종 조립(Foxconn)]으로 이어지는 강력한 광반도체 수직 계열화 및 공급망을 완성했습니다. 이는 후발 주자들이 쉽게 침범할 수 없는 거대한 진입 장벽(Economic Moat) 역할을 합니다.

    6. 스케일 확장 기능의 핵심: Spectrum-X Multiplane

    네트워크 스위치 성능이 아무리 좋아도 수십만 대의 GPU를 하나로 묶으려면 독창적인 토폴로지(Topology, 연결 구조)와 프로토콜이 필요합니다. 엔비디아는 이를 위해 ‘Spectrum-X Multiplane’ 기능을 도입했습니다.

    🔷 단일 플레인의 한계를 극복하는 멀티플레인 아키텍처

    전통적인 데이터센터 네트워크는 하나의 선로(Single Plane)로 모든 데이터를 주고받았습니다. 하지만 GPU 규모가 10만 단위를 넘어가면 단일 네트워크 라우팅 경로는 포화 상태에 이르고, 특정 구간이 막히는 ‘핫스팟(Hotspot)’ 현상이 발생합니다.

    Spectrum-X Multiplane은 각 GPU에 장착된 초고속 네트워크 카드인 ‘SuperNIC’을 2개 이상의 완전히 독립된 네트워크 플레인(Network Plane)에 분산시켜 병렬로 연결하는 기술입니다.

    예를 들어, 도로망으로 치면 경부고속도로 하나만 쓰던 방식에서 상행선 전용, 하행선 전용, 우회 고속도로를 동시에 개통하여 차들을 분산시키는 것과 같습니다. 이 멀티플레인 아키텍처 덕분에 단일 플레인이 가졌던 대역폭과 확장성의 한계를 가볍게 뛰어넘을 수 있습니다.

    🔷 2계층(2-Tier) 구조에서 12만 8천 개 GPU 확장

    놀라운 점은 복잡한 3계층(3-Tier) 구조를 거치지 않고, 단 2계층(2-Tier) 네트워크 구조만으로 최대 12만 8천 개(128K)의 GPU를 하나의 클러스터로 확장 가능하다는 사실입니다. 이는 기존 단일 플레인 이더넷 네트워크 대비 무려 64배나 더 큰 규모입니다.

    네트워크 계층(Tier)이 줄어든다는 것은 데이터가 목적지까지 가기 위해 거쳐야 하는 스위치 장비의 단계가 줄어든다는 뜻입니다. 이는 곧 ‘레이턴시의 극적인 감소’와 ‘장비 구입 비용 및 전력 소모 감소’로 직결됩니다. Spectrum-X Multiplane은 하이퍼스케일러들이 최소한의 인프라 비용으로 가장 효율적인 백만 GPU 규모의 AI 팩토리를 구축할 수 있도록 만들어주는 핵심 소프트웨어 및 하드웨어 연동 기술입니다.

    7. 시장의 또 다른 축: 글로벌 빅테크의 CPO 대항마 솔루션 분석

    “엔비디아와 TSMC가 저렇게 판을 짜면, 브로드컴이나 인텔, 시스코 같은 기존 네트워크의 제왕들은 손 놓고 구경만 하고 있을까?” 절대 아닙니다. 이들은 오히려 어떤 면에서는 엔비디아보다 실리콘 포토닉스 분야에서 훨씬 깊은 내공과 칩 설계 역량을 가지고 있습니다. 엔비디아의 독점 체제를 막으려는 ‘반(反)엔비디아 연합군’의 무기들을 시원하게 분석해 드리겠습니다.

    ① 브로드컴 (Broadcom) – “네트워크 스위치 시장의 진짜 주인”

    엔비디아가 AI GPU로 세상을 지배하기 전, 전 세계 데이터센터 네트워크 스위치 칩(ASIC) 시장의 80% 이상을 틀어쥐고 있던 절대강자는 브로드컴입니다. 브로드컴은 엔비디아의 공습에 맞서 ‘Tomahawk 5-CPO’ 및 차세대 ‘Bailley’ 플랫폼을 내놓았습니다.

    • 기술적 차별점 (2.5D SiP 방식): 엔비디아의 Spectrum-X가 TSMC의 COUPE라는 아주 최신의, 그러나 아직은 양산성이 완전히 검증되지 않은 3D 하이브리드 본딩 공정에 전적으로 의존한다면, 브로드컴은 조금 더 안정적이고 시장 검증이 끝난 2.5D SiP(System-in-Package) 방식을 씁니다. 중앙의 대형 스위치 ASIC 주변에 실리콘 포토닉스 광 엔진을 독립된 다이(Die) 형태로 배치하고, 유기 기판(Substrate) 위에서 고밀도 배선으로 연결하는 방식입니다.
    • 엔지니어의 한줄평: 기반 네트워킹 기술력, 패킷 라우팅 알고리즘, 그리고 기존 데이터센터 인프라와의 호환성 면에서는 솔직히 엔비디아보다 브로드컴의 역량이 한 수 위입니다. 브로드컴은 이미 구글, 메타 같은 메이저 빅테크에 CPO 스위치를 공급한 실전 경험(Track Record)이 풍부합니다.

    ② 인텔 (Intel) – “15년 동안 빛만 연구한 실리콘 포토닉스의 원조 맛집”

    최근 인텔이 파운드리나 CPU 부문에서 고전하고 있다는 뉴스가 많지만, ‘실리콘 포토닉스’라는 단일 기술 분야만큼은 인텔이 전 세계에서 가장 오랜 기간 공을 들였고, 가장 강력한 IP(지식재산권)를 보유한 숨은 고수입니다. 인텔의 무기는 ‘OCI (Optical Compute Interconnect) 칩렛(Chiplet)’입니다.

    • 기술적 차별점 (인패키지 레이저 통합 기술): 엔비디아나 브로드컴의 가장 큰 약점은 빛을 만들어내는 레이저 광원 소자를 칩 내부에 넣지 못해 외부 외주사(Lumentum 등)에서 공급받아 케이블로 연결해야 한다는 점입니다. 하지만 인텔은 레이저 광원 자체를 실리콘 웨이퍼 위에 직접 성장시키고 통합(In-package Integrated Laser)하는 독보적인 원천 기술을 가지고 있습니다. 자사 파운드리 공정에서 전자 회로, 광자 회로, 그리고 레이저 소자까지 원칩(One-chip) 형태로 한 번에 찍어낼 수 있는 유일한 내재화 수준을 갖춘 기업이 바로 인텔입니다.

    ③ 시스코(Cisco) & AMD 연합 – “개방형 표준(Open Ecosystem)으로 대동단결”

    엔비디아의 Spectrum-X는 성능은 뛰어나지만, 기본적으로 자신들의 NVLink 인프라와 SuperNIC, 그리고 CUDA 소프트웨어 생태계에 종속되는 ‘폐쇄형(Proprietary) 무기’입니다. 데이터센터 운영사들(마이크로소프트, 메타 등)은 특정 기업에 자사 인프라 전체가 종속(Lock-in)되는 것을 극도로 싫어합니다.

    이에 반발해 시스코, AMD, 메타, 구글 등은 UALink(Ultra Accelerator Link)와 UEC(Ultra Ethernet Consortium)라는 거대 연합체를 결성했습니다.

    • 기술적 차별점 (개방형 CPO 스위치 및 UEC 표준): 시스코는 자사의 고성능 ‘Silicon One’ 스위치 칩셋을 기반으로 CPO 기술을 결합하고 있습니다. 이들의 전략은 엔비디아처럼 폐쇄적인 요새를 짓는 것이 아니라, “전 세계 누구나 가져다 쓸 수 있는 표준 규격의 빛의 고속도로를 개방형 이더넷 표준 위에 구축하겠다”는 것입니다. 가격 경쟁력과 범용성을 무기로 엔비디아의 영토를 잠식해 들어오고 있습니다.

    📊 글로벌 CPO/광반도체 핵심 기업 기술 비교

    구분NVIDIA (Spectrum-X)Broadcom (Bailley)Intel (OCI)Cisco-AMD 연합 (UEC)
    핵심 아키텍처TSMC COUPE (3D 하이브리드 본딩)2.5D SiP (칩렛 기판 배치)인패키지 융합 (On-Chip 레이저)개방형 CPO / 범용 이더넷 적용
    최대 강점GPU(B200/X100) 생태계와의 완벽한 소프트웨어 직결스위치 시장 압도적 점유율, 양산 안정성 최고레이저 광원 자체 생산 능력, 15년 축적된 IP특정 기업 종속 없음, 뛰어난 가성비와 호환성
    약점 및 한계TSMC 파운드리 캐파(CapEx)에 100% 종속됨자체 GPU 생태계가 없어 고객사(빅테크) 선택에 의존파운드리 공정 리더십 약화로 인한 상용화 지연연합체 특성상 빠른 의사결정 및 기술 통합 속도 저하
    레이저 광원외주 공급 (Lumentum, Coherent)외주 공급 (Lumentum 등)자체 실리콘 통합 생산외주 및 표준 광원 모듈 채택

    8. 기술적 분수령: ‘소모품’에서 ‘칩 내부’로 이동하는 빛의 여정

    30년 전 제가 처음 광통신을 접했을 때는, 광케이블이란 데이터센터 건물과 건물 사이, 혹은 도시와 도시 사이의 거대한 전송망(Long-haul)에만 쓰이는 머나먼 기술이었습니다. 그러던 것이 어느새 서버 랙과 랙 사이를 연결하는 데이터센터 내부망(Short-reach)으로 들어오더니, 이제는 스위치 칩 바로 옆(CPO)까지 진격해 왔습니다.

    그렇다면 이 ‘빛의 여정’의 다음 최종 종착지는 어디일까요? 엔지니어로서 단언컨대, 그것은 바로 “칩 내부(On-Chip) 및 HBM 메모리 인터커넥션”입니다. 이 발전 단계를 이해해야 향후 10년의 반도체 투자에서 승리할 수 있습니다.

    현재 엔비디아의 Spectrum-X나 브로드컴의 Bailley가 보여주는 CPO 기술은 2단계에 와 있습니다. 스위치 장비의 전력과 신호 손실을 막기 위해 칩 바로 옆에 빛의 엔진을 붙인 형태죠.

    여기서 한 단계 더 진화하면 3단계: Optical Chiplet 시대로 진입합니다. GPU 연산 코어와 HBM(고대역폭 메모리) 사이를 연결하는 미세 구리선(TSV)마저도 모조리 빛(광배선)으로 바꿔버리는 단계입니다. HBM의 대역폭이 극도로 높아지면, 칩 내부의 미세 구리선마저도 발열과 저항 때문에 타버리거나 신호가 뭉개지기 때문입니다. 바로 이 3단계 영역이 대한민국의 삼성전자와 SK하이닉스가 사활을 걸고 준비 중인 진짜 승부처입니다.

    9. 대한민국 반도체의 운명: 삼성전자와 SK하이닉스의 기술 수준 및 대응 현황

    NVIDIA와 TSMC가 견고한 ‘대만-미국 동맹’을 맺고 실리콘 포토닉스 생태계를 선점해 나가자, 글로벌 메모리 절대강자인 삼성전자와 SK하이닉스 역시 사활을 걸고 이 시장에 뛰어들고 있습니다.

    광반도체 기술은 이제 단순히 네트워킹 스위치 장비에만 머무는 것이 아니라, 차세대 메모리(HBM4, HBM5 및 CXL)의 대역폭 확장과 생존에 필수 불가결한 핵심 요소이기 때문입니다. 두 기업의 냉정한 기술 수준과 주가 모멘텀을 분석해 보겠습니다.

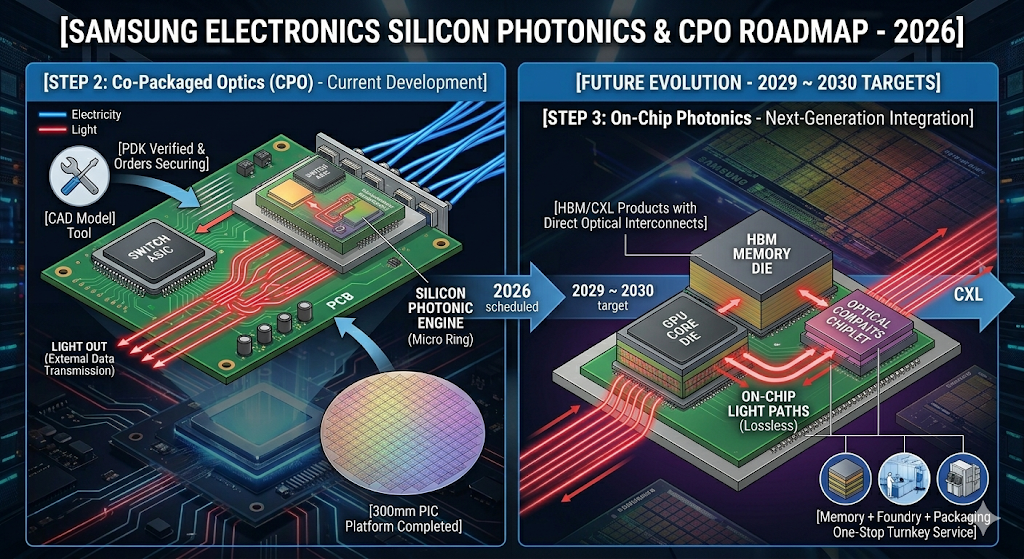

    ① 삼성전자 (Samsung Electronics) – “세계 유일의 종합 반도체(IDM) 턴키 솔루션으로 대반격을 노린다”

    삼성전자는 메모리, 파운드리, 그리고 AVP(첨단 패키징) 사업부를 모두 한 회사 안에 보유한 전 세계 유일무이한 종합 반도체 기업(IDM)입니다. 삼성은 이 이점을 극대화하여 TSMC-NVIDIA 동맹의 틈새를 파고드는 전략을 취하고 있습니다.

    • 파운드리 본격 진입: 삼성전자 파운드리 사업부는 최근 300mm 웨이퍼 기반의 실리콘 포토닉스 공정 설계 키트(PDK) 개발을 완료하고 고객사 수주 준비를 마쳤습니다. 광신호를 결합하는 커플러, 빛의 통로인 도파로(Waveguide), 빛을 전기로 바꾸는 광다이오드(Photodiode) 등 핵심 광학 소자의 실리콘 검증을 끝낸 상태입니다.
    • 강점과 약점 분석: * 약점: TSMC-NVIDIA 동맹처럼 당장 광학 칩을 대량으로 찍어내 줄 대형 앵커 고객사(Anchor Customer) 확보 측면에서는 출발이 늦은 것이 사실입니다.
      • 강점: 그러나 향후 시장이 앞서 말한 ‘3단계(Optical Chiplet)’로 진화하여 HBM 메모리와 광학 엔진을 하나로 묶어야 할 때가 오면 이야기가 달라집니다. TSMC는 메모리(HBM)를 직접 만들지 못하므로 SK하이닉스나 마이크론에서 받아와야 하지만, 삼성전자는 [자사 고성능 HBM + 자체 파운드리의 광학 EIC/PIC 제조 + 자체 첨단 패키징]을 하나의 라인에서 단일 단가로 제공하는 ‘원스톱 턴키(Turn-key) 서비스’가 가능합니다. 이는 빅테크 기업들이 비용을 절감하고 공급망을 다변화하고자 할 때 엄청난 매력으로 작용할 것입니다.

    ② SK하이닉스 (SK Hynix) – “철저한 오픈 생태계 우군 확보 및 첨단 패키징 1위 수성”

    SK하이닉스는 HBM 시장을 장악했던 방식과 유사하게, 자신들이 잘하는 분야에 날카롭게 집중하고 부족한 파운드리 영역은 글로벌 탑티어 기업들과의 연합으로 돌파하는 ‘오픈 생태계 및 가상 통합(Virtual IDM)’ 전략을 구사하고 있습니다.

    • SiP(System in Package) 기반 CPO 개발: SK하이닉스는 고유의 차세대 첨단 패키징 기술력(MR-MUF 등에서 축적된 하이브리드 본딩 기술)을 활용하여, 시스템 기판 위에 대형 로직 칩과 광 모듈을 초정밀로 병렬 배치하는 형태의 CPO 패키징 기술 개발에 집중하고 있습니다.
    • HBM-광 인터커넥트 연계: SK하이닉스는 6세대 HBM(HBM4E) 및 그 이후 단계에서 GPU와 HBM 간의 데이터 전송에 구리선 대신 빛을 쓰는 ‘광배선 HBM’ 표준을 선점하기 위해 미국의 글로벌 광통신 소자 기업들 및 TSMC와의 공동 연구를 극비리에 진행 중입니다. 엔비디아라는 확실한 핵심 고객사를 등에 업고 있기 때문에, 기술 표준 제정 과정에서 목소리가 매우 크다는 것이 강력한 무기입니다.

    10. 엔지니어 시각에서의 냉정한 총평: 수율(Yield)과 신뢰성이라는 거대한 벽

    이쯤에서 30년 차 엔지니어로서의 차가운 이성을 발휘해 보겠습니다. 엔비디아가 제시한 수치들(전력 효율 3.5배, 신호 무결성 63배 향상 등)은 이론적, 실험실 레벨에서는 인류 반도체 역사에 남을 대단한 도약이 맞습니다. 하지만 이를 실제 데이터센터 현장에 대량으로 깔아 실적을 내기까지는 두 가지 거대한 기술적 지뢰밭이 버티고 있습니다.

    ① 조립 수율(Assembly Yield)의 혹독한 현실

    반도체는 기본적으로 ‘전자(Electron)’를 다루는 학문입니다. 전자는 선이 조금 비뚤어져도 길만 연결되어 있으면 흐릅니다. 하지만 ‘광자(Photon)’는 성질이 완전히 다릅니다. 빛은 직진성이 강하기 때문에, 광섬유와 칩 내부의 도파로(Waveguide)가 마이크로미터(㎛) 혹은 나노미터 단위로 정확하게 일렬 정렬(Alignment)되지 않으면 빛이 밖으로 다 새어 나가 버립니다(광 손실 발생).

    현재 독립 리서치(SemiAnalysis 등)와 업계 내부 분석에 따르면, 65nm PIC와 로직 EIC를 3D 하이브리드 본딩으로 결합하는 초기 공정의 조립 수율은 20% 미만인 것으로 파악됩니다. 칩 10개를 만들면 8개는 불량으로 폐기해야 한다는 뜻입니다. 엔비디아가 Spectrum-X Photonics의 출시를 2026년으로 예고했음에도 불구하고, 본격적인 대량 양산(Mass Production) 및 대규모 인프라 적용 성숙기는 2028년~2029년은 되어야 도달할 수 있을 것으로 보는 이유가 바로 이 지독한 수율 문제 때문입니다.

    ② 패키지 내부 열팽창으로 인한 파장 뒤틀림 (Thermal Drift)

    AI GPU와 스위치 ASIC은 연산할 때 섭씨 100도에 육박하는 엄청난 열을 뿜어냅니다. 반도체 패키지 내부의 온도가 이렇게 널뛰기를 하면, 물질의 미세한 열팽창이 일어납니다.

    문제는 앞서 언급한 핵심 소자인 ‘마이크로 링 변조기’가 특정 온도의 미세한 파장에 극도로 민감하다는 점입니다. 열 때문에 링의 직경이 아주 미세하게 늘어나면 공진 파장이 틀어져 신호가 끊기거나 데이터 에러가 발생합니다. 이 열 문제를 해결하기 위해 정밀한 온도 조절 장치(Micro-Heater)를 칩 안에 심어야 하는데, 이것이 또 다른 전력 소모와 설계 복잡성을 유발합니다. 이 기술적 난제를 완벽하게 제어하는 기업만이 광반도체 시대의 진정한 승자가 될 것입니다.

    11. 최종 투자 분석 및 사업 전망: 누가 빛의 판을 지배할 것인가?

    30년 차 애널리스트 및 경제 블로거로서, 하드웨어 데이터와 거시 경제 환경을 종합한 ‘최종 투자 분석 및 자산 배분 전략’을 도출해 드리겠습니다.

    🔷 단기적 관점 (1~2년): 공급망 병목과 ‘성장의 성장통’

    단기적으로 이 시장은 혁신적인 기술이 주는 환호와 ‘낮은 초기 수율’이라는 냉정한 현실이 공존하는 변동성 장세가 될 것입니다.

    • 브로드컴(Broadcom)의 단기 판정승 가능성: 엔비디아의 기술이 가장 진보적(3D 융합)이지만, 향후 1~2년간 데이터센터 현장에서는 안정적인 2.5D SiP 방식을 채택해 비용 효율성과 수율을 먼저 확보한 브로드컴의 솔루션이 시장 점유율을 방어하거나 오히려 실적 면에서 앞서갈 가능성이 높습니다.
    • 단기 투자 최선호주 (Top Picks): * Lumentum (루멘텀) / Coherent (코히어런트): 엔비디아 진역과 반(反)엔비디아(브로드컴/시스코) 진영이 어떤 아키텍처 싸움을 벌이든, CPO 모듈에 필수적으로 들어가는 레이저 광원(InP/GaAs 기반 원천 소자)의 수요는 무조건 폭발합니다. 플랫폼 종속성이 없는 핵심 글로벌 부품사에 단기 모멘텀이 가장 확실하게 집중될 것입니다.
      • SK하이닉스: HBM3E 및 HBM4 초기 시장에서 독점적 지위를 유지하는 가운데, 엔비디아-TSMC 동맹과의 끈끈한 첨단 패키징 협력 관계를 통해 메모리 프리미엄을 계속 누릴 것입니다.

    🔷 중장기적 관점 (3~5년): 밸류체인 재편과 최종 승자

    2028년 이후 기술적 성숙기에 진입하면, 시장은 ‘종속형(NVIDIA-TSMC)’ vs ‘개방형(UEC-Broadcom-Cisco)’의 이분법적 구도로 재편되며, 빛의 영역은 마침내 HBM과 칩 내부(On-Chip) 영역으로 완전히 확장됩니다.

    • 빅테크의 ‘반(反)엔비디아 연합’ 강화: 하이퍼스케일러(구글, 메타, MS 등)들은 인프라가 엔비디아에 통째로 종속(Lock-in)되는 것을 막기 위해, UEC 표준 기반의 개방형 이더넷 CPO 스위치를 강제로 채택해 균형을 맞출 것입니다. 이 시점에는 가격 경쟁력과 호환성이 높은 브로드컴 및 시스코-AMD 진영의 인프라가 전체 물량의 과반을 차지할 것으로 전망합니다.
    • 중장기 투자 최선호주 (Top Picks):
      • 삼성전자: 단기적으로는 파운드리 및 HBM 진입 지연으로 고전할 수 있으나, 2028~2030년 ‘Optical Chiplet’ 단계에 진입하면 판도가 바뀝니다. 삼성전자는 메모리 프리미엄과 파운드리, 패키징을 수직 계열화한 유일한 기업이기에, 공급망 다변화를 간절히 원하는 빅테크들에게 TSMC의 가장 매력적인 대안이자 파트너로 떠오를 것입니다. 삼성이 가진 종합 IDM 턴키 솔루션의 진가가 발휘되는 시점입니다.
      • 인텔 (Intel): 자체 실리콘 통합 레이저 광원 기술을 보유하고 있으므로, 파운드리 공정 성숙도가 궤도에 올라오면 장기적인 IP 라이선싱 및 특수 목적 광학 칩렛 제조 분야에서 엄청난 잠재적 가치를 폭발시킬 수 있는 리스크 대비 보상이 큰 다크호스입니다.

    12. 💡결론

    NVIDIA의 Spectrum-X Photonics가 글로벌 자본 시장에 던진 메시지는 명확합니다.

    “이제 반도체 기업의 몸값(멀티플)을 결정하는 것은 단순히 연산 속도를 높이는 능력이 아니라, 전력 장벽을 깨고 ‘빛을 자유자재로 다루는 능력(Optical Capability)’이다.”

    지금 당장은 화려한 스포트라이트를 받는 엔비디아와 독점 제조사인 TSMC 동맹이 판을 지배하는 것처럼 보이지만, 네트워킹 시장의 오랜 본질은 항상 ‘호환성’, ‘오픈 소스’, 그리고 ‘비용 효율성’이었습니다.

    따라서 현명한 투자자라면 단기적으로는 독점적 생태계를 구축해 당장 매출을 뽑아내고 있는 엔비디아와 핵심 광원 공급사(루멘텀)에 올라타되, 중장기적으로는 반(反)엔비디아 진영의 핵심 브레인인 브로드컴, 그리고 결국 ‘빛의 메모리’ 시대의 최종 포식자가 될 대한민국의 삼성전자와 SK하이닉스의 첨단 패키징 및 실리콘 포토닉스 로드맵 달성 여부를 분기별로 추적하며 저평가 구간마다 비중을 점진적으로 확대해 나가는 ‘바벨 전략(Barbell Strategy)’을 강력히 추천합니다.

    빛의 시대는 이제 막 동이 트기 시작했습니다. 이 거대한 패러다임 시프트의 초입에서 흔들리지 않는 기술적 지식으로 무장하고 현명한 자산 배분을 이어가시길 응원합니다.

    관련 기사:

    https://n.news.naver.com/mnews/ranking/article/138/0002231078

  • [2026.06.16] 스페이스X 전략 분석: 기술 분석과 투자 전략

    스페이스X(SpaceX): 글로벌 인프라의 독점'이라는 제목의 인포그래픽으로, 팰컨9과 스타쉽의 기술 데이터, AI 데이터 센터와 연결된 스타링크 V3의 3D 지구 궤도 맵, 테슬라 옵티머스가 있는 화성 기지 전경, 그리고 하단의 재무 성장 차트로 구성된 이미지. SpaceX: The Monopoly of Global Infrastructure'라는 제목의 다크 모드 스타일 전문 인포그래픽 이미지입니다. 좌측 섹션: 'Falcon 9 & Starship' 기술 단면도와 함께 "재사용성 = 비용 절감", "598회 이상 착륙", "메카질라 포획" 문구가 포함되어 있으며, 하단에는 매출 급증을 나타내는 막대그래프가 있습니다. 중앙 섹션: 'Starlink V3'를 주제로 레이저로 연결된 위성망이 지구를 감싸고 있는 3D 궤도 지도가 그려져 있습니다. "1Tbps 대역폭" 레이저 빔이 하단의 "AI 인프라 데이터 센터(구글 및 앤트로픽 백홀)"로 연결되는 모습이 시각화되어 있습니다. 우측 섹션: 'Mars & Optimus' 섹션으로 화성에 착륙한 스타쉽과 기지 돔, 그리고 테슬라 옵티머스 로봇이 서 있는 모습과 함께 "미래 다행성 경제"라는 자막이 있습니다. 하단 섹션: 2025년부터 2030년까지 스페이스X의 총 매출 및 EBITDA 성장세를 보여주는 우상향 구조의 네온 블루 색상 재무 차트가 배치되어 있습니다.

    오늘 다룰 주제는 2026년 글로벌 자본시장과 글로벌 테크 산업의 지각변동을 일으키고 있는 스페이스X(SpaceX)의 극단적인 하드웨어 최적화, 소프트웨어 알고리즘, 그리고 상장(IPO) 이후의 재무적·플랫폼적 가치에 대한 심층 분석입니다.

    단순히 “로켓을 잘 쏜다”는 정성적 평가를 넘어, 이들이 어떻게 우주 인프라를 독점하고 빅테크의 AI 연산 자원과 융합하여 대체 불가능한 지주(Landlord)가 되고 있는지 정밀 리포트로 풀어내겠습니다.

    1. 스페이스X 재무 펀더멘탈 및 IPO 벨류에이션 분석

    스페이스X는 나스닥 시장에 티커명 ‘SPCX’로 상장하며 거래 시작과 동시에 무려 1.77조 달러(한화 약 2,300조 원 이상)의 기업가치를 기록했습니다. 이는 글로벌 시가총액 최상위권 빅테크 기업들과 어깨를 나란히 하는 수치입니다. 시장 일각에서는 2025년 연결 기준 매출 180억 달러와 순손실 49억 달러라는 수치만 보고 “밸류에이션 거품이 아니냐”는 의문을 제기하기도 합니다. 그러나 재무제표의 이면을 뜯어보면 완벽하게 정렬된 고마진 플랫폼 비즈니스의 서막을 볼 수 있습니다.

    ✦ ‘발사 서비스’에서 ‘우주 구독 경제’로의 체질 개선

    스페이스X의 상업성은 이미 로켓 발사 대행업(우주 사업부)에서 고마진 위성 인터넷 구독 모델(스타링크)로의 전환에 대성공했습니다.

    • 우주 사업부 (외부 고객 발사 – Low Margin, 캐시카우): 2025년 우주 사업부 매출은 49억 달러를 기록했습니다. 미 국방부 및 NASA와의 롱텀 계약을 기반으로 매우 안정적인 현금 흐름을 창출하고 있으나, 물리적인 발사 횟수 제약으로 인해 업사이드 캡(Cap)이 존재합니다. 주목할 점은 2025년 실행된 팰컨9 발사 총 165회 중 단 43회만 외부 고객용이었고, 나머지 4분의 3(약 122회)은 자사 스타링크 배치에 활용되었다는 사실입니다. 이는 당장의 외부 매출보다 미래 독점 인프라 구축을 위한 CAPEX(자본적 지출) 투자에 올인했음을 증명합니다.
    • 스타링크 사업부 (High Margin, 핵심 성장 엔진): 스타링크는 2026년 초 구독자 1,000만 명을 돌파했습니다. 특히 모바일 기기와 위성을 직접 연결하는 Direct to Cell 서비스는 22개국으로 영역을 확장하며 월간 활성 이용자(MAU) 600만 명을 확보했습니다. 위성 통신 인프라는 초기 기기 생산 및 발사 단계에서 천문학적인 비용이 소모되지만, 손익분기점(BEP)을 통과하는 순간 가입자 한 명이 추가될 때마다 들어가는 한계비용이 제로($0)에 수렴하는 전형적인 고마진 ‘네트워크 레버리지 효과’를 누리게 됩니다.

    ✦ 2026년~2030년 연도별 이익 증가율(CAGR) 및 재무 전망

    2025년의 49억 달러 순손실은 스타십(Starship) V3 개발 및 다발적 발사 시험 비용의 조기 상각에 따른 회계적 착시일 뿐입니다. 2026년 현재 스타링크 사업부 단독으로만 140억 달러의 EBITDA와 81억 달러의 잉여현금흐름(Pro forma FCF) 창출이 전망되므로, 연결 기준 흑자 전환은 확정적입니다.

    아래 추정 재무 테이블은 차세대 스타십 V3가 본격 양산 체제에 돌입할 때 스페이스X의 레버리지가 얼마나 극대화되는지 보여줍니다.

    구분2025년 (실적)2026년 (전망)2028년 (전망)2030년 (전망)비고 및 주요 드라이버
    매출 (Revenue)180억 $240억$450억 $850억$스타링크 V3 B2B 및 빅테크 백홀 매출 본격화
    EBITDA65.8억 $140억$260억 $520억$위성 양산 단가 40% 절감 및 규모의 경제 달성
    순이익 (Net Income)-49억 $15억$110억 $280억$스타십 완전 재사용에 따른 발사 비용 폭락
    영업이익률 (OPM)부(-)의 마진6.25%24.4%32.9%전형적인 플랫폼 소프트웨어 기업형 마진 구조
    예상 이익 성장률–흑자전환CAGR ~45%CAGR ~30%중장기 이익 성장의 최정점 구간 진입
    • 단기 관점 (1~2년): 스타링크의 위성 생산 속도가 연간 4,000기(월 340기 이상)로 확장되면서 2024년 대비 생산성이 40% 이상 폭증했습니다. 이로 인한 단가 하락과 가입자 유치 가속화로 재무제표는 급격히 턴어라운드하고 있습니다.
    • 중장기 관점 (3~5년): 스타십 V3가 페즈 디스펜서 사출 방식으로 초고대역폭 V3 위성을 한 번에 100~150톤씩 저궤도에 올리기 시작하면, 테라비트(Tbps)당 위성 데이터 전송 원가가 지 지상 광케이블 수준으로 폭락합니다. 이는 타 우주 스타트업들이 도저히 극복할 수 없는 거대한 ‘비용 장벽’을 형성합니다.

    2. Falcon 9 재사용 기술의 하드웨어·소프트웨어 제어 공학 깊이 읽기

    스페이스X의 오늘을 만든 팰컨9(Falcon 9)은 단순한 우주 발사체를 넘어, 우주 비행을 항공기 운항의 영역으로 끌어내린 하드웨어-소프트웨어 통합 제어의 마스터피스입니다. 2026년 5월 기준 누적 착륙 성공 598회, 개별 부스터 최대 34회 재비행이라는 경이적인 기록은 극단적인 최적화의 결과물입니다.

    ✦ 재사용의 경제적 파괴력

    전통적인 일회용 로켓은 발사할 때마다 부스터를 버려야 하므로 킬로그램당 발사 비용이 최소 9,000달러 이상이었습니다. 반면 팰컨9 Block 5는 새 부스터 제작 비용인 3,000만 달러를 단 30만 달러 미만의 정비(Refurbishment) 비용으로 대체합니다. 이를 통해 고객에게 제공하는 궤도 수송 단가를 킬로그램당 2,700달러 수준으로 낮췄습니다. 3주에 불과한 최단 턴어라운드 타임은 고빈도 발사 속도를 지탱하는 기둥입니다.

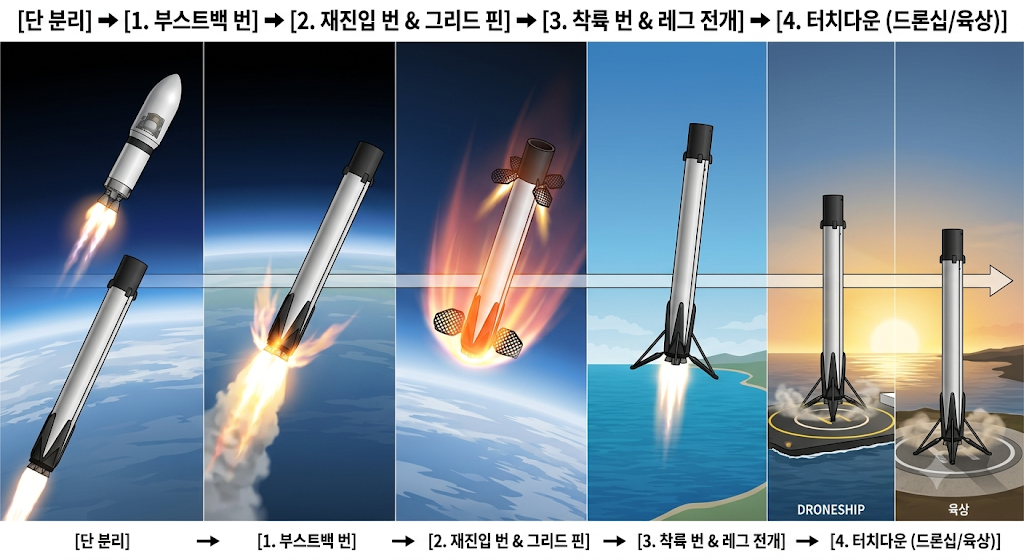

    ✦ 4단계 착륙 시퀀스의 HW 및 SW 메커니즘 분석

    ① 부스트백 번 (Boostback Burn)

    • HW 관점: 단 분리 직후, 고도 약 80km 이상의 희박한 대기 환경에서 부스터는 진행 방향을 180도 반전시켜야 합니다. 이를 위해 냉매 가스(Cold Gas Thruster) 및 메인 멀린 1D(Merlin 1D) 엔진 9개 중 중심부의 3개 엔진을 재점화(Gimbaled Ignition)합니다.
    • SW 관점: 발사지 복귀(RTLS) 시 부스터의 거대한 수평 속도 벡터를 완전히 역전시켜 케이프 커내버럴의 착륙 존(LZ) 방향으로 정밀 정렬하는 유도 알고리즘이 가동됩니다. 만약 잔여 연료가 부족하거나 페이로드가 무거워 물리적 궤적 에너지가 부족할 경우, 온보드 컴퓨터는 실시간으로 판단하여 수백 킬로미터 해상 하류에 대기 중인 드론십(ASDS) 착륙 모드로 자동 전환합니다.

    ② 재진입 번(Re-entry Burn)과 그리드 핀(Grid Fin) 제어

    • HW 관점: 고도 70km 부근에서 대기권으로 재진입할 때 발생하는 마찰열과 공기 저항은 상상을 초월합니다. 스페이스X는 초고온을 견디기 위해 알루미늄 구조에서 단일 단조 티타늄 재질의 그리드 핀(Grid Fin)으로 하드웨어를 변경했습니다. ‘와플 아이언’ 형태의 격자 구조 타면 4개는 유압 액추에이터와 연결되어 초음속 구동 환경을 견뎌냅니다.
    • SW 관점: 대기 밀도와 풍향, 풍속은 매 밀리초(ms) 단위로 급격히 변합니다. 스페이스X의 핵심 자산은 기체의 온보드 컴퓨터 내에서 작동하는 볼록 최적화(Convex Optimization) 기반 실시간 궤적 제어 알고리즘입니다. 미리 계산된 유도 경로에 의존하는 과거 방식과 달리, 센서 피드백을 통해 대기 피치/요/롤 데이터를 실시간 계산하여 위험 구역(AHA, Avoidance Hazard Area)을 기존 대비 66% 축소하는 성과를 냈습니다. 이는 낙하 오차 범위를 불과 수 미터 내로 제어할 수 있음을 뜻합니다.

    ③ 착륙 번 (Landing Burn) 및 착륙 다리 전개

    • HW 관점: 터치다운 직전 1km 고도에서 중앙 멀린 엔진이 점화되어 종단 속도를 초당 2m 이하로 급감속시킵니다. 고도 100m에서 고압 헬륨 유압 시스템에 의해 탄소 섬유와 알루미늄 허니컴 코어로 제작된 4개의 초경량·고강도 착륙 다리(Landing Legs)가 19미터 직경으로 전개되어 충격을 흡수합니다.

    ④ 드론십 착륙(ASDS) vs 육상 착륙(RTLS)의 역학 관계

    재사용 로켓은 회수 방식에 따라 페이로드 페널티가 다릅니다. RTLS는 부스터를 발사 기지로 다시 되돌려야 하므로 역방향 추진 연료가 많이 들어 페이로드 용량이 일회용 대비 30~40% 감소합니다. 반면 무인 드론십 착륙은 포물선 궤적 그대로 낙하 지점에서 받기만 하면 되므로 페널티가 15~20% 수준으로 최소화됩니다. 고비용 대형 상업 위성이나 고밀도 스타링크 미션에 드론십이 필수적인 엔지니어링적 이유입니다.

    3. Starship V3 및 차세대 Starlink V3의 하드웨어·소프트웨어 아키텍처

    팰컨9이 재사용의 표준을 세웠다면, 완전 재사용을 목표로 개발된 스타십(Starship) V3와 스타링크 V3 위성 체계는 인류 우주 개발의 패러다임을 바꿀 완전한 게임 체인저입니다. 저궤도(LEO)까지 최대 100~150톤을 수송하는 이 거대한 플랫폼의 내부 엔지니어링 요소를 짚어보겠습니다.

    ✦ 1단 슈퍼헤비 부스터 캐치 (Mechazilla 타워 시스템)

    발사대 타워의 로봇 팔(메카지라)로 하강하는 거대한 1단 부스터를 공중에서 낚아채는 기술은 구조적 중량을 극한으로 줄이기 위한 하드웨어 최적화의 극치입니다. 부스터 자체에 무거운 착륙 다리를 달지 않음으로써 절약한 수 톤의 중량은 고스란히 페이로드 용량 증가로 이어집니다.

    • HW 관점 (하중 분산 및 유압 댐핑): 수백 톤에 달하는 기체의 자유낙하 운동 에너지를 순간적으로 받아내기 위해, 슈퍼헤비 상단에는 거대한 하중 지지 하드포인트(Hardpoint)가 설계되어 있습니다. 메카지라 로봇 팔 시스템 내부에는 초고압 유압식 대형 댐퍼(Shock Absorber)가 장착되어 있어 기체와 타워가 충돌할 때 발생하는 전단 응력을 동적으로 분산 흡수합니다.
    • SW 관점 (컴퓨터 비전 및 미세 추력 제어): 하강하는 마지막 수 초 동안, 33개의 랩터(Raptor) 엔진 중 중심부 엔진들이 미세 추력 제어(Throttling)를 수행하며 기체의 수직 속도를 제로(0)에 가깝게 유지합니다. 타워와 기체에 장착된 초고속 라이다(LiDAR) 및 컴퓨터 비전 센서 허브가 데이터를 온보드 AI 모델에 피딩하고, 소프트웨어는 실시간 센서 퓨전을 통해 거대 로봇 팔의 동적 위치를 센티미터(cm) 단위 오차로 정밀 튜닝합니다.

    ✦ Starship V3 위성 배치 시스템: Pez Dispenser 방식

    기존 팰컨9은 수십 기의 위성을 고정하기 위해 무거운 중앙 어댑터 기둥과 각각의 분리용 스프링, 홀드다운 메커니즘이 필요했습니다. 이는 전부 발사체의 데드웨이트(자체 중량)로 작용했습니다.

    • 엔지니어링 혁신: 스타십 V3는 인클로저 내부에 ‘페즈(Pez) 캔디 디스펜서’와 유사한 고정밀 슬롯 사출 메커니즘을 도입했습니다. 내부 서보모터 구동 레일을 따라 V3 위성이 한 기씩 정밀하게 밀려 나가 사출되는 구조입니다. 분리용 잔해물(Space Debris)이 전혀 발생하지 않으며, 좁은 공간 내에 격자 형태로 위성을 밀착 적재할 수 있어 스타십의 광활한 페이로드 베이(Bay) 볼륨을 100% 체적 효율로 활용할 수 있습니다. 이미 첫 비행에서 시뮬레이션 위성 20기 사출 임무를 완벽히 완수했습니다.

    ✦ 차세대 Starlink V3 위성 통신 스펙: 1Tbps 다운링크의 기술적 비밀

    스타링크 V3 위성은 단 한 기가 초당 1테라비트(1Tbps) 이상의 다운링크와 200Gbps 이상의 업링크 대역폭을 뿜어내도록 설계되었습니다. 이는 우주 공간에 지상 최고 스펙의 대형 데이터센터급 광 네트워크 허브를 구축한 것과 같습니다.

    • 위성 간 레이저 링크 (Optical Laser Inter-satellite Links): 지상 기지국을 거치지 않고 우주 진공 상태에서 위성 상호 간 데이터를 주고받는 차세대 광학 레이저 모듈이 다수 탑재되었습니다. 수천 킬로미터 떨어진 거리에서 시속 27,000km로 움직이는 위성끼리 마이크로미터 단위의 레이저 빔을 조준하고, 추적하고, 유지하는 PAT(Pointing, Tracking, Acquisition) 기술이 적용되었습니다. 이는 위성 내부의 초정밀 압전 자이로스코프(IMU)와 초고속 지향 제어 소프트웨어의 동적 제어가 결합되어 기체의 미세 진동을 상쇄하기에 가능합니다.
    • 위상 배열 안테나(Phased Array Antenna) 및 디지털 빔포밍: 지상에서 고속으로 이동하는 수백만 명의 가입자와 Direct to Cell 단말기를 향해 전파를 쏠 때, 안테나를 물리적으로 모터 구동하여 돌리는 방식은 레이턴시와 내구성 면에서 탈락입니다. 스페이스X는 수천 개의 미세 안테나 소자의 전파 위상(Phase)을 전력 제어를 통해 소프트웨어적으로 미세 가변하는 디지털 빔포밍(Beamforming) 기술을 고도화했습니다. 전파 빔의 방향을 마이크로초(µs) 단위로 꺾어 지상의 개별 단말을 정밀 타겟팅합니다. 또한, 내부에는 지연 없는 라우팅 처리를 위해 저전력 고집적 반도체인 고성능 custom ASIC 및 FPGA 기반의 자체 패킷 스위칭 프로세서가 탑재되어 연산 지연을 제로에 가깝게 밀어붙였습니다.

    4. NASA 아르테미스(Artemis) 협력 및 궤도 연료 보급(Orbital Refueling) 아키텍처

    NASA의 인류 달 복귀 프로젝트인 아르테미스(Artemis) 계획에서 스페이스X의 스타십 HLS(Human Landing System)는 핵심 착륙선으로 낙점되었습니다. 특히 차기 Artemis IV 임무에서는 지구 저궤도에서 오리온(Orion) 우주선과 도킹하여 달 저궤도까지 승무원을 직접 수송하는 중대한 역할을 수행하게 됩니다. 이 거대한 아키텍처를 가능하게 하는 기술적 관문이 바로 지구 저궤도 추진제 이송(Orbital Refueling) 기술입니다.

    ✦ 극저온 유체 관리 (Cryogenic Fluid Management)

    스타십의 랩터 엔진은 액체산소(LOX, 영하 183도)와 액체메탄(LCH4, 영하 161도)을 연료로 사용합니다. 지구 저궤도상에 머무는 동안 강력한 태양 직사광선에 노출되면 탱크 내부 온도가 상승하여 연료가 기화(Boil-off)되는 치명적인 문제가 발생합니다.

    • 하드웨어적 해결책: 스페이스X는 기체 표면에 대면적 다층 단열재(MLI, Multi-Layer Insulation)와 특수 복사열 차단 나노 코팅을 적용하여 열 침입을 극단적으로 방어합니다. 또한, 탱크 내부 압력을 일정하게 유지하고 기화된 가스를 다시 액화시키는 고효율 능동 냉각 시스템 하드웨어를 테스트 중입니다.

    ✦ 미세중력 하의 유체 이송 기술: Ullage Thrust 메커니즘

    중력이 존재하는 지상에서는 액체 연료가 자연스럽게 탱크 아래로 가라앉으므로 펌프 구동이 쉽습니다. 그러나 무중력에 가까운 지구 저궤도에서는 액체 연료와 기화된 가스가 탱크 내부에서 방울 형태로 뒤섞여 둥둥 떠다니기 때문에 펌프로 액체만 빨아들이는 것이 물리적으로 불가능합니다.

    • 추진 제어 솔루션 (Ullage Burn): 연료를 급유하는 스타십과 수급하는 스타십 HLS가 도킹한 상태에서, 기체의 미세 포지셔닝 스러스터(RCS) 또는 메인 엔진의 미세 추력을 가해 기체를 아주 미세한 가속도로 전진시킵니다.
    • 물리적 원리: 관성의 법칙에 의해 탱크 내부의 액체 연료가 가속도의 역방향인 탱크 후방(배관 및 펌프 흡입구 쪽)으로 서서히 밀착되며 가스는 전방으로 분리됩니다. 소프트웨어가 센서를 통해 유체의 완벽한 가라앉음(Settling)을 감지하는 순간, 고온 밸브가 개방되고 초고속 극저온 유체 펌프가 가동되어 연료 이송이 시작됩니다. 이 과정에서 두 기체 사이를 연결하는 급속 분리 커넥터(Quick Disconnect)의 극저온 밀봉(Sealing) 기술과 누출을 감지하는 압력 센서 트래킹 소프트웨어가 시스템의 안전성을 지탱합니다. 이 시스템이 완성되면 달 표면으로 최대 100톤의 페이로드(로버, 거주구 모듈)를 직접 수송하는 영구 기지 구축이 가시화됩니다.

    5. 화성 식민지화 비전과 Tesla 옵티머스(Optimus) 휴머노이드 시너지 분석

    일론 머스크의 궁극적 지향점인 다행성 인류(Multi-planetary Species)를 위한 화성 이주 계획은 2026년 말 도래하는 화성 발사 윈도우(지구-화성 근접 주기로 26개월마다 발생)를 기점으로 카운트다운에 들어갑니다. 머스크는 무인 형태로 5기의 스타십 V3를 화성으로 발사할 계획을 천명했습니다. 엔지니어링 관점에서 주목할 점은 이 선발대에 인간이 아닌 테슬라의 옵티머스(Optimus) 휴머노이드 로봇이 탑승한다는 사실입니다.

    ✦ 극한 환경 극복을 위한 HW/SW 아키텍처 이식

    지구와 화성 간의 거리는 빛의 속도로도 왕복 최소 6분에서 최대 40분 이상의 극심한 통신 지연(Latency)이 발생합니다. 지구 기지에서 조이스틱이나 원격 제어(Remote Control)로 화성의 로봇을 조종하는 것은 불가능합니다.

    • 자율 제어의 필수성 (FSD AI 엔진): 화성에 내릴 옵티머스 로봇의 두뇌에는 테슬라 자동차의 고도화된 오토파일럿 및 FSD(Full Self-Driving) 하드웨어 컴퓨터와 AI 신경망 가속기(NPU)가 그대로 이식됩니다. 로봇은 탑재된 고해상도 카메라 비전 센서를 통해 화성의 거친 지형을 실시간 슬램(SLAM, 동시적 위치추정 및 지도작성)으로 인지하고, 스스로 안전한 보행 경로를 판단해야 합니다.
    • HW 내구성 강화: 화성의 극저온(평균 영하 60도)과 미세한 규산염 먼지(Dust storm), 강한 우주 방사선 환경을 버텨내야 합니다. 로봇의 관절 구동 매커니즘인 전동 액추에이터는 특수 윤활유와 방사선 경화(Radiation-Hardened) 처리가 적용된 하우징으로 밀봉되며, 스타십 내부의 무선 충전 도킹 스테이션과 하드웨어 규격 인터페이스 통합이 전제됩니다.

    ✦ 현지 자원 활용(ISRU) 및 초기 인프라 구축의 기틀

    2026년 말 5기의 선발대 무인 미션이 성공적으로 기체 건전성을 증명하면, 스페이스X는 차기 윈도우인 2028~2029년 사이에 약 20기의 스타십을 동시 발사하고 이 중 일부에 최초의 화성 이주 인류를 탑승시킬 계획입니다. 인류가 내리기 전 옵티머스가 수행할 선제적 임무는 명확합니다.

    • 인프라 자동 건설: 옵티머스 로봇들은 인간의 개입 없이 스타십 페이로드 베이에서 스스로 하차하여, 화성 표면에 대규모 태양광 패널 어레이를 전개하고 전력망을 구축하는 단순 반복 멀티태스킹 임무를 수행합니다.
    • ISRU 생산 시설 초석 마련: 귀환 연료를 현지 조달하기 위해 화성의 대기(CO₂)와 지하 물 얼물(H₂O)을 합성해 메탄(CH₄)과 산소(O₂)를 생산하는 사바티에(Sabatier) 공정 설비의 초기 앵커링 작업을 수행합니다. 방사능 노출 위험이 극도로 높은 고위험 환경에서 인간의 노동력을 100% 대체하는 자율형 인프라 자동화 솔루션의 서막입니다.

    6. 빅테크 AI 동맹: 빅테크 기업의 AI 인프라 대여 상업적 가치

    투자 아이디어의 핵심이자 스페이스X의 밸류에이션 리레이팅(Re-rating)을 이끄는 마진 극대화 트리거는 바로 글로벌 거대 빅테크·AI 기업들과의 우주 인프라 동맹입니다. AI 거품론의 핵심인 지상 데이터센터의 물리적 한계를 스페이스X가 우주 네트워크로 타파해 주는 윈-윈(Win-Win) 구조입니다.

    ✦ 빅테크의 페인 포인트(Pain Point)와 우주망의 결합

    현재 초거대 AI 모델을 구동하는 빅테크 기업들은 두 가지 물리적 벽에 가로막혀 있습니다. 첫째는 데이터센터 구동을 위한 지상 전력망의 포화, 둘째는 지상 광케이블의 대륙간 라우팅 거침으로 인한 물리적 신호 지연(Latency)입니다.

    • 에지 데이터센터(Edge Data Center)의 우주 확장: 스타링크 V3의 1Tbps급 초고속 저지연 백홀(Backhaul)망은 구글 클라우드(GCP) 인프라와 지상 게이트웨이를 통해 다이렉트 연계됩니다. 전 세계 오지에 분산된 가입자, 자율주행 플릿, 글로벌 군부대의 엔드포인트 기기에서 발생하는 고용량 데이터가 지상 백본망을 거치지 않고, 우주 진공 속에서 빛의 속도로 라우팅되어 최단 경로로 AI 서빙 데이터센터로 연결됩니다.
    • BM의 진화 (B2C에서 B2B 대용량 도매 사업으로): 가입자당 월 100달러 선을 받는 B2C 스타링크 사업은 고객 서비스(CS) 비용 및 단말기 보조금 부담이 존재합니다. 반면, 빅테크 기업 대상의 인프라 대여 및 데이터 파이프라인 제공 사업은 롱텀 대규모 계약(SLA) 기반의 B2B 고마진 도매(Wholesale) 사업입니다. 영업이익률(OPM) 관점에서 B2C 요금제 대비 수 배 이상 높으며, 인프라가 깔린 상태에서 빅테크의 트래픽이 늘어날수록 마진율이 수직 상승하는 스케일업 구조를 완성합니다.

    ✦ 미래 권력: 궤도 위 데이터센터(Orbital Data Center)와 통행세 포지션

    중장기적으로 스페이스X는 스타십 V3의 수송력을 기반으로 지상의 열 배출과 전기 규제 문제를 완전히 우회하는 ‘우주 궤도용 고집적 AI 데이터센터 위성’을 직접 띄울 가능성이 매우 높습니다. 24시간 태양광 발전이 가능하고, 영하의 우주 진공 환경을 이용해 천연 냉각이 가능한 공간에 AI 추론 칩을 대규모로 안착시키는 시나리오입니다.

    • 인프라 건물주(Landlord)로서의 지위: AI 진영이 [MS-오픈AI] 동맹과 [구글-앤트로픽] 동맹으로 갈라져 전 세계 지상 자원에서 피비린내 나는 혈투를 벌일 때, 스페이스X는 우주 초연결 네트워크 인프라를 독점한 채 양 진영 모두에게 ‘우주 네트워크 통행세’를 징수하는 절대적 우위 포지션을 구축하게 됩니다. 테크 하이얼아키의 최상단에 위치하는 플랫폼 지주회사로의 진화입니다.

    7. 국내 5G/6G 통신사(MNO) 시너지 및 국내 벨류체인 손익 영향

    스페이스X의 Direct to Cell 글로벌 확장은 국내 통신 3사(SKT, KT, LGU+) 및 대한민국 우주·방산 벨류체인에 위기와 기회를 동시에 제공하는 양날의 검입니다.

    ✦ 국내 MNO 통신사와의 기술 및 요금제 시너지

    • 음영지역 제로화 및 CAPEX 절감: 대한민국은 세계 최고 수준의 기지국 밀도를 자랑하지만, 해상 영역(영해 및 연근해 어선, 크루즈), 깊은 산악지대, 재난으로 인한 지상 인프라 파괴 시 통신 단절이 발생합니다. 국내 통신사들이 스타링크의 Direct to Cell 인프라와 주파수 공유 협정을 맺을 경우, 막대한 지상 기지국 추가 건설 비용(CAPEX)을 투입하지 않고도 ‘국토 100% 초연결 커버리지’를 달성할 수 있습니다.
    • 미래 모빌리티(UAM 및 자율주행) 선점: 국내 MNO들이 사활을 걸고 있는 도심항공교통(UAM)은 고도 300~600m 상공을 비행하므로 지상 기지국 전파의 상향각 제한으로 인해 통신 음영이 발생합니다. 핸드오버(통신 끊김) 리스크를 제로화하기 위해 스타링크 V3의 저저연 우주망 결합은 필수적입니다. 통신사는 이를 결합한 프리미엄 ‘글로벌 모빌리티 통합 요금제’를 출시하여 정체된 가입자당 평균매출(ARPU)을 5~10% 이상 방어하는 강력한 모멘텀으로 삼을 수 있습니다.

    ✦ 국내 우주·방산 벨류체인 기업 영향 분석

    스페이스X가 주도하는 우주 단가 파괴와 독점은 국내 소부장(소재·부품·장비) 기업들에게 명확한 가이드라인을 제시합니다.

    • 위상배열 안테나 제조사 (한화시스템, 인텔리안테크 등): 스타링크 V3의 초고대역폭 전송을 지상에서 온전히 수신하기 위한 지상 안테나 및 차량용·선박용·항공용(IFC) 지능형 위상배열 안테나(Phased Array Antenna) 수요는 기하급수적으로 폭증합니다. 스페이스X의 내재화 물량 외에 커스텀 B2B 및 방산용 단말 안테나 시장의 파이가 커지므로 장기적 매출 볼륨 확장의 수혜를 입을 것입니다.
    • 방산 및 우주 특수 반도체 디자인하우스: 우주 환경용 방사선 경화 패키징 기판 및 저궤도 위성 내부 라우팅용 high-end ASIC 반도체의 국산화 요구가 강해질 것입니다. 국내 테크 벨류체인 내 설계 역량을 보유한 디자인하우스와 소부장 기업들에게 새로운 하이엔드 틈새시장이 열리는 형국입니다.

    8. 투자 가이드 및 포트폴리오 자산 배분 전략

    자본의 거품을 걷어내고 본질적 가치만 추적해 온 관점에서 스페이스X(SPCX) 상장은 우주 시대의 ‘애플’ 또는 ‘마이크로소프트’의 초기 단계에 올라탈 수 있는 일생일대의 기회입니다.

    🎯 단기적 자산 전략 (1~2년) : “상장 초기 변동성 노이즈를 활용한 분할 매수”

    • 전술: SPCX는 상장 초기 1.77조 달러라는 거대한 멀티플에 대한 밸류에이션 논쟁과 전통 자산 운용사들의 회계적 순손실 프레임 공세로 인해 주가 변동성이 극심할 수 있습니다. 그러나 2026년 분기별 실적 발표에서 스타링크의 81억 달러 현금 유입(FCF)과 빅테크 계약고가 숫자로 증명되는 순간 하방 지지선은 콘크리트처럼 단단해질 것입니다. 상장 초기 거시경제 매크로 충격 등으로 주가 조정이 올 때마다 철저히 분할 매수로 대응해야 합니다.
    • 국내 자산 헷지: 국내 통신사는 고성장 모멘텀보다는 안정적인 ‘배당주’로 포지셔닝하되, 스페이스X와 UAM 혹은 국방 우주망 공식 파트너십 공시를 먼저 띄우는 기업을 전술적 헷지 자산으로 편입하십시오.

    ⏳ 중장기적 자산 전략 (3~5년 이상) : “스타십 V3 비용 혁명과 독점의 과실”

    • 전술: 스타십 V3의 완전 재사용 가동률을 모니터링해야 합니다. 킬로그램당 수송 원가가 수백 달러 수준으로 추락하는 임계점에 도달하면, 지구상의 모든 인공위성 스타트업, 바이오 우주 제약(무중력 결정화), 우주 특수 신소재 제조 기업들은 스페이스X의 플랫폼을 타지 않고는 생존할 수 없게 됩니다. 이는 과거 애플이 앱스토어를 구축해 모바일 생태계의 부를 독점한 것과 완벽히 동일한 ‘우주 인프라의 독점 플랫폼화’를 의미합니다.

    📊 우주 인프라 테마 포트폴리오 가중치 제언

    포트폴리오의 총량을 100으로 기준했을 때, 자산 배분 구조는 아래와 같이 스케일과 안정성을 동시에 확보하는 방향으로 설계되어야 합니다.

    • 리스크 요인 모니터링: 2026년 말 예정된 무인 화성 미션의 일시적 기체 파손 또는 저궤도 위성 과밀화에 따른 글로벌 우주 쓰레기 규제 법안 발의 뉴스가 나올 때 센티멘트 악화로 주가가 흔들릴 수 있습니다. 그러나 엔지니어링 진입 장벽을 감안할 때, 이러한 규제는 후발 주자들의 진입을 가로막아 결과적으로 스페이스X의 독점력을 더욱 강화하는 역설적 결과를 낳을 것입니다.

    전쟁터에서 무기를 만들어 파는 리스크를 지는 것보다, 전쟁터로 가는 고속도로를 깔고 통행세를 받는 비즈니스가 훨씬 위대하고 안전합니다. 스페이스X는 인류의 우주 고속도로를 깔아버린 독점적 랜드로드입니다. 이 거대한 메가트렌드의 파도 위에서 지혜로운 자산가로서 독점의 과실을 함께 누리시길 바랍니다.

    관련 기사:

    https://n.news.naver.com/mnews/article/023/0003982183

  • 🔬 [2026.06.15] OLEDoS 마이크로 디스플레이 기술 거동과 글로벌 패권 시나리오

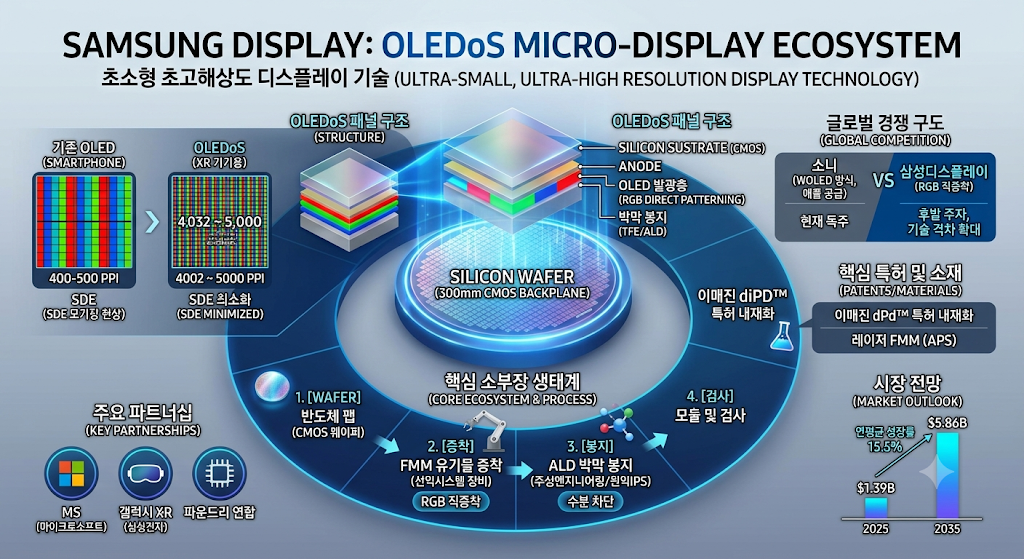

    삼성디스플레이의 OLEDoS(올레도스) 에코시스템과 기술 분석 내용을 직관적으로 정리한 종합 인포그래픽 이미지입니다. 전체적으로 신뢰감을 주는 블루와 다크 그레이 톤의 깔끔하고 정돈된 레이아웃으로 구성되어 있습니다. 이미지의 상단에는 큰 글씨로 'SAMSUNG DISPLAY: OLEDoS MICRO-DISPLAY ECOSYSTEM'이라는 메인 타이틀과 함께 '초소형 초고해상도 디스플레이 기술 (ULTRA-SMALL, ULTRA-HIGH RESOLUTION DISPLAY TECHNOLOGY)'이라는 서브 타이틀이 적혀 있습니다. 중앙을 중심으로 좌측, 우측, 하단에 걸쳐 총 6개의 핵심 영역이 시각 자료와 함께 유기적으로 배치되어 있습니다. 각 영역의 상세 내용은 다음과 같습니다. 기존 OLED vs OLEDoS 비교 (좌측 상단): 스마트폰에 쓰이는 기존 OLED(400~500 PPI)와 XR 기기용 OLEDoS(4,002~5,000 PPI)의 픽셀 구조를 확대된 그리드 그래픽으로 비교하고 있습니다. 기존 OLED는 픽셀 간격이 넓어 모기장 현상(SDE)이 발생하는 반면, OLEDoS는 극도로 촘촘한 밀도로 SDE(스크린 도어 이펙트)를 최소화함을 시각적으로 보여줍니다. OLEDoS 패널 구조 (중앙 상단): 실리콘 웨이퍼 기판 위에 여러 층의 레이어가 쌓여 있는 패널의 3D 단면도가 그려져 있습니다. 위에서부터 'SILICON SUBSTRATE (CMOS)', 'ANODE', 'OLED 발광층 (RGB DIRECT PATTERNING)', '박막 봉지 (TFE/ALD)' 순으로 정밀하게 적층된 아키텍처를 텍스트로 명시하고 있습니다. 핵심 소부장 생태계 및 제조 공정 (중앙 하단): 대형 12인치 실리콘 웨이퍼(300mm CMOS BACKPLANE) 그래픽을 중심으로 시계 방향으로 순환하는 4단계 공정 로드맵이 아이콘과 함께 표현되어 있습니다. 1단계 [WAFER]: 반도체 팹 (CMOS 웨이퍼) 2단계 [증착]: FMM 유기물 증착 (선익시스템 장비) - RGB 직증착 3단계 [봉지]: ALD 박막 봉지 (주성엔지니어링/원익IPS) - 수분 차단 4단계 [검사]: 모듈 및 검사 글로벌 경쟁 구도 및 핵심 특허 (우측 상단/중앙): 글로벌 경쟁 구도: WOLED 방식을 통해 애플에 공급하며 현재 독주 중인 '소니(SONY)'와, RGB 직증착 기술을 무기로 격차를 확대하며 맹추격 중인 '삼성디스플레이'의 대립 구도를 텍스트로 정리했습니다. 핵심 특허 및 소재: 삼성이 인수한 이매진(eMagin)의 'dPd™ 특허 내재화' 내용과 APS의 '레이저 FMM' 기술 협력이 강조되어 있습니다. 주요 파트너십 (좌측 하단): 삼성디스플레이의 에코시스템을 지탱하는 핵심 우군으로 MS(마이크로소프트) 로고, 갤럭시 XR 헤드셋 아이콘, 그리고 파운드리 연합(삼성전자 등) 아이콘이 나란히 배치되어 있습니다. 시장 전망 (우측 하단): OLEDoS 시장의 가파른 성장세를 보여주는 3D 바 차트(Bar Chart) 그래프입니다. 2025년 13.9억 달러($1.39B) 규모에서 연평균 성장률 15.5%를 기록하며, 2035년에는 58.6억 달러($5.86B) 규모까지 크게 우상향하는 모습을 시각화하고 있습니다.

    오늘은 최신 디스플레이 기술인 OLEDoS(올레도스) 동향을 말씀드리고자 합니다. 현재 디스플레이 업계의 가장 뜨거운 격전지를 정확하게 짚고 있습니다. 기술의 원리를 아는 엔지니어의 시각에서 이 내용을 현미경 분석하고, 금융 애널리스트의 계측기를 들이대어 어떤 기업이 진짜 돈을 쓸어 담을지 심층 보고서 형태로 자세하게 알려 드리겠습니다.

    서론: 공간 컴퓨팅 시대의 심장, OLEDoS

    IT 패러다임의 전장(戰場)이 스마트폰이라는 2차원 평면 스크린에서 인간의 오감을 가상 세계와 완벽히 동기화하는 3차원 공간 컴퓨팅(Spatial Computing)으로 급격히 이동하고 있습니다. VR(가상현실), AR(증강현실), MR(혼합현실)을 총망라하는 XR 하드웨어의 성패는 단 하나의 부품에 의해 전적으로 결정됩니다. 바로 인간의 안구 바로 앞, 불과 수 밀리미터(mm) 거리에 위치하여 현실과 구분이 불가능한 광학적 몰입감을 선사해야 하는 초소형·초고해상도 마이크로 디스플레이입니다.

    이 마이크로 디스플레이 시장의 정점에 바로 OLEDoS(OLED on Silicon, 올레도스)가 존재합니다. 유리 기판이나 플라스틱을 기반으로 하던 기존 디스플레이 방식의 물리적 한계를 정면으로 돌파하며, 반도체 미세 공정 공학을 디스플레이 영역에 이식한 이 혁신 기술은 단순한 진화가 아닌 완전히 새로운 패러다임의 시초입니다.

    1. OLEDoS 기술 아키텍처 분석: 왜 5,000 PPI인가?

    기존 스마트폰 OLED vs OLEDoS의 구조적 패러다임 시프트

    우리가 일상적으로 사용하는 프리미엄 스마트폰의 OLED는 통상 400~500 PPI(Pixels Per Inch) 수준의 픽셀 밀도를 가집니다. 육안으로 약 20~30cm 떨어져서 볼 때는 완벽한 해상도로 인식되지만, 광학 렌즈를 통해 디스플레이를 눈앞에 극단적으로 밀착시켜 확대하는 XR 기기에서는 상황이 완전히 달라집니다. 스마트폰급 패널을 그대로 렌즈 뒤에 놓으면 픽셀과 픽셀 사이의 미세한 블랙 매트릭스 공간이 모기장처럼 도드라져 보이는 스크린 도어 이펙트(Screen Door Effect, SDE)가 발생하며, 이는 심각한 인지 부조화와 어지럼증을 유발합니다.

    이를 해결하기 위해 요구되는 마이크로 디스플레이의 해상도는 최소 3,000~4,000 PPI 이상, 궁극적으로는 5,000 PPI를 상회해야 합니다. 유기물 기판 위에 비정질실리콘(a-Si)이나 저온다결정실리콘(LTPS) TFT(박막트랜지스터)를 형성하는 전통적인 공정으로는 1인치 안에 수천 개의 서브픽셀을 정밀하게 배치하는 미세 패터닝이 불가능합니다. 유리의 물리적 열팽창 계수와 노광 장비의 해상력 한계 때문입니다.

    여기서 등장한 돌파구가 바로 CMOS 백플레인(Silicon Substrate)입니다. 즉, 유리를 버리고 반도체 파운드리 라인에서 가공된 12인치(300mm) 실리콘 웨이퍼를 디스플레이의 기판으로 채택하는 것입니다. OLEDoS는 반도체 노광 공정을 그대로 활용하여 회로 선폭을 수십 나노미터 단위로 좁힌 고성능 CMOS 스위칭 소자 위에 유기발광다이오드(OLED)를 적층합니다. 때문에 OLEDoS는 단순한 디스플레이 패널이라기보다, ‘스스로 빛을 발산하는 초고집적 반도체 광학 칩’으로 정의하는 것이 기술적 본질에 부합합니다.

    • 기존 스마트폰 OLED: 유리/PI 기판 ➔ LTPS/LTPO TFT ➔ FMM 유기물 증착 ➔ 봉지 (수백 PPI 한계)
    • OLEDoS (올레도스): 12인치 실리콘 웨이퍼 ➔ CMOS 회로 형성 ➔ 평탄화(CMP) ➔ 아노드 전극 ➔ 유기물 증착 및 봉지 (수천 PPI 구현)

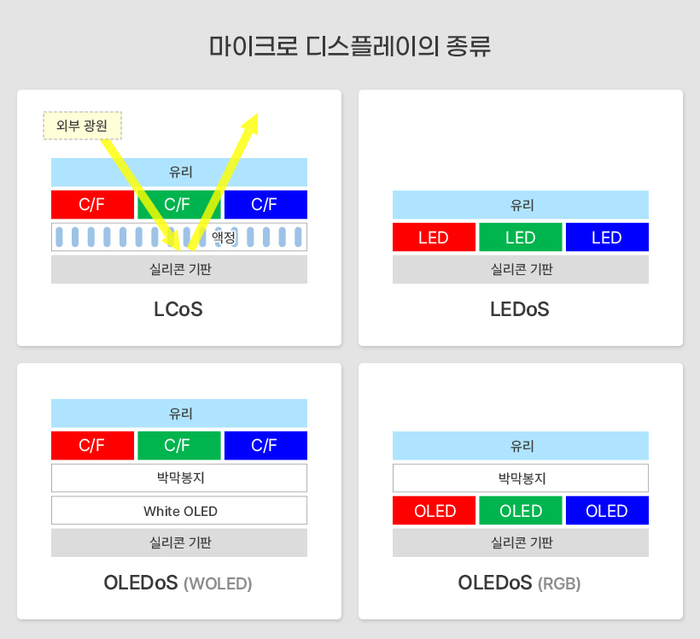

    WOLED+컬러필터(소니 방식) vs RGB 직증착(삼성·이매진 방식)의 기술적 혈투

    현재 OLEDoS를 구현하는 미세 제조 공정 공학은 크게 두 가지의 이념적 대립선으로 갈라져 있습니다. 이 두 방식의 기술적 선택은 향후 하드웨어의 생태계 구도를 양분할 핵심 변수입니다.

    ① WOLED + 컬러필터 방식 (현 소니 주도 체제) 애플 비전 프로에 탑재되며 상용화 가능성을 먼저 입증한 소니의 아키텍처입니다. 실리콘 백플레인 위에 적색, 녹색, 청색의 발광층을 수직으로 층층이 쌓아 올려 전 영역에서 백색(White) 광을 방출하게 만든 뒤, 그 상부에 반도체 포토 공정으로 구현된 RGB 컬러필터(Color Filter)를 얹어 최종 색상을 추출하는 방식입니다.

    • 장점: 유기물을 미세하게 분할하여 증착할 필요가 없이 웨이퍼 전면에 통으로 증착(Open Mask 공정)하면 되므로 수율 확보가 상대적으로 용이합니다. 기존 이미지센서(CIS) 공정에서 성숙된 컬러필터 패터닝 기술을 그대로 유용할 수 있어 대량 양산 체제를 구축하는 데 유리했습니다.
    • 치명적 한계: 백색광이 컬러필터를 통과하는 과정에서 광자의 물리적 흡수 및 산란이 발생하여 전체 광량의 약 80%에 달하는 극심한 휘도(밝기) 손실이 필연적으로 발생합니다. 이를 극복하기 위해 구동 전류를 높이면 유기물의 열적 열화가 가속화되어 번인(Burn-in) 현상이 오고 소모 전력이 폭발적으로 증가합니다. 외광이 강한 야외 환경에서 사용하는 스마트 AR 글래스 폼팩터에는 치명적인 약점입니다.

    ② RGB 직증착 방식 (Direct Patterning, 삼성디스플레이의 핵심 병기) 삼성디스플레이가 미국의 이매진(eMagin)을 인수하며 원천 특허를 내재화한 기술로, 컬러필터를 과감히 제거하고 실리콘 백플레인의 서브픽셀 아노드(Anode) 전극 위에 RGB 유기물 자체를 정밀하게 독립 배치하여 직증착하는 아키텍처입니다.

    • 장점: 광자를 가로막는 필터 장벽이 존재하지 않기 때문에 빛의 추출 효율이 극대화됩니다. 동일한 전류량으로 WOLED 대비 수 배에서 수십 배에 달하는 초고휘도(수만 니트 이상)를 구현할 수 있으며, 전력 소비 효율 또한 압도적입니다. 가볍고 배터리 용량이 제한적인 ‘일상용 AR 글래스’의 최종 진화 형태로 가기 위한 유일한 기술적 열쇠로 꼽힙니다.
    • 치명적 한계: 1인치 안에 수천 개의 머리카락 굵기보다 수십 배 얇은 마이크로미터(㎛) 단위의 픽셀 구멍을 배열하고, 이 미세한 공간에 정확히 RGB 유기물을 번짐 없이 증착해야 합니다. 섀도우 이펙트(Shadow Effect)나 마스크 처짐 현상을 극복해야 하는 공정 난이도는 문자 그대로 우주적인 수준이며, 극도로 미세한 정렬(Alignment) 정밀도가 요구됩니다.

    2. 삼성디스플레이의 글로벌 패권 탈환을 위한 승부수 분석

    이매진(eMagin) 인수가 당긴 기술적 트리거: dPd™ 특허의 실체

    삼성디스플레이가 2023년 약 2,900억 원을 투입해 이매진을 인수한 사건은 디스플레이 기술사에서 신의 한 수로 기록될 이정표입니다. 이매진은 미 국방부의 F-35 전투기용 헬멧 디스플레이(HMD) 등 초고신뢰성 방산 마이크로 디스플레이를 장기간 공급해 온 독보적인 기업입니다. 그들이 보유한 핵심 자산이 바로 dPd™(Direct Patterning) 기술입니다.

    기존 FMM(Fine Metal Mask)의 물리적 한계를 넘어서는 이 특허는 특수 유기물 패터닝 공정을 통해 컬러필터 없는 순수 RGB 마이크로 디스플레이의 상용화 가능성을 열었습니다. 삼성은 이 원천 기술을 흡수함으로써 소니가 구축해 놓은 WOLED 장벽을 우회하는 수준을 넘어, 소니가 기술적 한계로 진입하지 못하는 ‘초고휘도 RGB 올레도스’ 영토에 깃발을 먼저 꽂을 수 있는 합법적 특허 장벽을 완성했습니다.

    SID 저널 발표 4,032 PPI 및 CES 2026 초격차 5,000 PPI 파괴력

    삼성이 SID(국제정보디스플레이학회) 저널을 통해 공개한 1.3인치 4,032 PPI OLEDoS 패널과 연이어 CES 2026에서 공개한 5,000 PPI AR 글래스용 패널은 글로벌 빅테크 진영에 거대한 충격을 안겼습니다. 2024년 애플 비전 프로 1세대에 탑재된 소니 패널이 1.42인치에 3,391 PPI 수준이었음을 감안할 때, 삼성은 후발주자임에도 불구하고 단숨에 밀도 면에서 소니를 압도했습니다.

    인간 안구의 각해상도(PPD)가 60을 넘어설 때 비로소 픽셀 격자를 인지하지 못하는 완벽한 현실감을 느끼게 되는데, 5,000 PPI는 광학계 매칭 시 각해상도 한계치를 가뿐히 뛰어넘습니다. 특히 CES 2026에서 선보인 제품은 단순한 실험실 단독 샘플이 아니라, 고객사의 주문과 동시에 팹(Fab) 가동 및 양산 셋업에 대응할 수 있도록 장비 및 공정 밸리데이션을 끝마친 프로토타입이라는 점에서 시장 리딩 기업들을 긴장시키고 있습니다.

    마이크로소프트(MS) 동맹 및 갤럭시 XR 전략의 금융·시장학적 의미

    자본 시장에서 가장 주목하는 모멘텀은 삼성디스플레이와 마이크로소프트(MS) 간의 OLEDoS 공급 계약 체결과 자체 ‘갤럭시 XR’ 하드웨어 로드맵입니다. 마이크로소프트는 과거 홀로렌즈(HoloLens) 시리즈를 통해 기업용(B2B) 및 군사 가상현실 시장에서 가장 고도화된 소프트웨어 아키텍처를 구축한 바 있습니다. 그런 MS가 차세대 MR 디바이스의 핵심 패널 파트너로 소니나 중국 업체를 제치고 삼성디스플레이를 낙점한 이유는 명확합니다.

    야외 전술 작전이나 정밀 의료, 산업용 엔지니어링 시뮬레이션에서는 WOLED의 낮은 휘도로는 홀로그램의 시인성을 보장할 수 없기 때문입니다. 결국 고성능 하드웨어를 구현할 수 있는 유일한 대안인 RGB 직증착 기술을 대규모로 양산해 줄 수 있는 자본력과 엔지니어링 인프라를 가진 파트너는 전 세계에서 삼성디스플레이가 유일합니다. 이는 단순한 패널 납품 계약을 넘어, 차세대 공간 컴퓨팅 운영체제(OS)의 거두와 하드웨어 거두 간의 밀월 에코시스템 동맹이 결성되었음을 시사합니다.

    듀얼 트랙(Dual-Track) 전략: 시장 다변화를 위한 정밀한 포지셔닝

    삼성디스플레이는 RGB 직증착 기술을 고도화하는 동시에 화이트(White) 기반 OLEDoS도 함께 개발하는 듀얼 트랙 전략을 공식화했습니다. 이는 철저하게 시장의 세그먼트별 단가와 수요처를 고려한 다목적 포석입니다.

    • WOLED 트랙: 상대적으로 스펙 요구치(휘도)가 낮고 가격 민감도가 높은 보급형 VR 헤드셋 및 엔트리급 공간 디바이스 시장을 타깃으로 하여, 빠르게 점유율을 확대하고 라인 가공비를 회수하는 캐시카우 역할을 수행합니다.
    • RGB 트랙: 애플의 차세대 비전 프로 후속작, MS의 하이엔드 MR 기기, 그리고 궁극의 스마트 AR 글래스 시장을 겨냥한 초프리미엄 플래그십 라인업으로 운영되어 압도적인 높은 마진율(Premium Pricing)을 확보합니다.

    3. OLEDoS 제조·개발 생태계의 숨은 주역들: 후방 소부장 핵심 기업 정밀 분석

    OLEDoS 패널은 삼성디스플레이라는 캡티브 마켓(Captive Market)의 힘만으로는 완성될 수 없습니다. 반도체 전공정과 디스플레이 후공정이 결합된 형태이기 때문에 후방 산업 소부장(소재·부품·장비) 벨류체인의 기술적 완성도가 패널의 최종 수율을 결정짓는 핵심 변수입니다.

    ① 증착 장비의 전 세계 일인자: 선익시스템 (Sunic System)

    중소형 스마트폰 OLED 증착기 시장이 일본 캐논토키(Canon Tokki)의 독무대였다면, OLEDoS 마이크로 디스플레이 증착기 시장의 절대 강자는 대한민국 선익시스템입니다. 동사는 300mm 반도체 웨이퍼 위에 유기물을 초정밀로 증착할 수 있는 전용 설비를 글로벌 시장에 독점적으로 공급할 수 있는 기술적 지위를 확보하고 있습니다.

    RGB 직증착 방식을 현실화하기 위해서는 고진공 챔버 안에서 웨이퍼와 마스크를 나노미터 오차 이내로 정렬시키는 광학계 얼라인(Align) 기술과 증착원의 열 제어 기술이 유기적으로 통합되어야 합니다. 선익시스템은 이미 중국 BOE의 OLEDoS 양산 라인에 장비를 전격 공급하며 필드 테스트를 완료했고, 삼성디스플레이의 RGB OLEDoS 파일럿 및 향후 본격적인 양산 라인 구축에서 배제할 수 없는 ‘퍼스트 벤더(First Vendor)’의 위치를 점하고 있습니다. 라인 증착기 발주의 수혜가 가장 즉각적으로 재무제표에 반영될 주도주입니다.

    ② 초고해상도 미세 메탈 마스크(FMM)의 개척자: APS

    RGB 직증착 올레도스 구현의 가장 거대한 기술적 병목 구간(Bottleneck)이 바로 FMM입니다. 기존 스마트폰용 FMM은 인바(Invar) 합금을 화학 약품으로 깎아내는 에칭(Etching) 공정을 썼으나, 3,000 PPI를 넘어 5,000 PPI로 진입하는 올레도스 영역에서는 픽셀 피치가 너무 좁아 에칭액의 표면장력 한계로 인해 구멍을 뚫는 것 자체가 불가능합니다.

    APS는 오랜 기간 축적해 온 레이저 가공 및 장비 원천 기술을 바탕으로 국산 레이저 FMM 가공 기술을 정립했습니다. 레이저를 통해 인바 박막에 마이크로미터 단위의 초미세 슬릿을 정밀하게 천공하는 방식입니다. 삼성디스플레이의 차세대 RGB 직증착 테스트 퀄 공정에서 APS의 마스크 기술 인프라가 미치는 영향력은 매우 지대합니다. 양산 퀄 통과 시 상상 속의 무형 가치가 실제 대규모 소모품 매출이라는 폭발적 레버리지로 전환될 수 있는 업사이드를 보유하고 있습니다.

    ③ 열화 방지의 수호신, ALD 박막 봉지(TFE): 주성엔지니어링 & 원익IPS

    실리콘 위에 증착된 유기발광다이오드는 아주 미량의 산소나 수분 분자와 접촉해도 암점(Dark Spot)이 발생하며 유기물 구조가 즉시 파괴됩니다. OLEDoS는 일반 패널보다 유기물 입자가 극도로 작기 때문에 아주 미세한 핀홀(Pinhole) 하나만 발생해도 패널 전체가 즉사합니다. 따라서 기존 스마트폰의 PECVD(플라즈마 화학 기상 증착) 수준을 뛰어넘는 완벽한 격리 장벽이 필요한데, 이것이 바로 ALD(Atomic Layer Deposition, 원자층 증착) 박막 봉지 기술입니다.

    주성엔지니어링과 원익IPS는 반도체 초미세 커패시터 공정에서 검증된 ALD 증착 메커니즘을 디스플레이 영역에 성공적으로 이식했습니다. 원자 두께 수준으로 한 층 한 층 균일하게 막을 쌓아 올려 수분 투과율(WVTR)을 물리적 극한까지 낮추는 기술입니다. 특히 주성엔지니어링의 시공간 분할 ALD 원천 특허는 고속 증착을 가능하게 하여 올레도스의 생산 효율(Takt Time)을 극적으로 단축할 수 있는 핵심 병기로 꼽힙니다.

    ④ 반도체와 디스플레이의 가교, CMOS 파운드리 생태계

    디스플레이 제조사인 삼성디스플레이는 초미세 반도체 회로(CMOS 백플레인)를 직접 웨이퍼 상에 노광·실장하는 자체적인 종합 반도체 팹을 가동하지 않습니다. 따라서 OLEDoS 사업모델의 핵심은 고성능 드라이버 회로 아키텍처가 그려진 웨이퍼 물량을 반도체 파운드리 기업으로부터 안정적으로 조달받는 동맹 구조에 있습니다.

    삼성전자 파운드리 사업부의 선단 노드 시너지는 물론, SK하이닉스 및 DB하이텍 등 국내외 유수의 파운드리 진영과의 다각적인 협력 체제가 수면 아래에서 치열하게 전개되고 있습니다. 메타(Meta)나 MS가 커스텀으로 설계한 AI 가속 구동 로직을 실리콘 기판에 내재화하는 공정 최적화 역량이야말로 향후 에코시스템의 주도권을 쥘 보이지 않는 거대한 축입니다.

    4. 애널리스트 시각에서의 투자 전략 및 글로벌 역학 관계

    단기적 관점(1~3년): “스펙 전쟁의 환호성 뒤에 가려진 수율과 단가 컷(Cut)의 냉혹한 현실”

    자본 시장의 메커니즘은 기술의 화려함에 쉽게 매료되지만, 정작 실적 장세로 전환될 때는 지독할 정도로 냉정해집니다. 단기적으로 올레도스 시장의 지배자는 여전히 일본의 소니(Sony)입니다. 비록 소니의 WOLED 방식이 휘도의 한계라는 기술적 아킬레스건을 가지고 있으나, 수년간 수율을 잡아온 숙련도를 바탕으로 ‘애플 비전 프로에 수율 안정성 있게 패널을 공급할 수 있는 유일한 기성 양산 공급사’라는 지위를 누리고 있기 때문입니다.

    삼성디스플레이가 5,000 PPI급 시제품을 내놓고 세상을 놀라게 했으나, 이를 대량 양산 라인에서 상업적으로 수용 가능한 ‘골든 수율(최소 70~80% 이상)’로 안착시키기까지는 단기적으로 수많은 엔지니어링 산통과 공정 노이즈가 발생할 것입니다. 픽셀 불량, 정렬 불량으로 인한 초기 수율 저하는 단기적으로 패널 제조사의 마진 압박 요인으로 작용할 수 있습니다.

    또한 중국의 BOE, Seeya 등 후발 주자들이 국가 보조금을 등에 업고 기가팩토리를 증설하며 “선 캐파, 후 수요” 전략으로 패널 단가를 급격하게 후려치고 있는 점도 단기적인 시장의 불협화음입니다. 이로 인해 세트 업체(빅테크)들의 단가 인하(CR) 압박이 강해질 수 있습니다.

    따라서 단기 투자 전략의 핵심은 ‘패널 제조사’보다는 ‘독점적 지위를 가진 장비사’에 집중하는 것입니다. 삼성이든 중국이든 수율을 잡고 라인을 깔기 위해서는 반드시 발주를 넣어야만 하는 핵심 장비, 즉 선익시스템과 같은 독점적 고부가가치 장비 공급사들이 설비투자(CAPEX) 사이클의 초기 수혜를 온전히 누리며 가장 가파른 이익 모멘텀과 주가 탄력성을 보여줄 확률이 대단히 높습니다.

    중장기적 관점(3~10년): “결국 답은 RGB 직증착이다, 왕좌의 주인이 바뀌는 재편 시나리오”

    3년 이상의 중장기 타임라인을 복기해 보면 시장의 패러다임은 소니의 WOLED에서 삼성의 RGB 직증착 올레도스로 완전히 정렬될 것입니다. 헤드셋 형태의 무거운 VR/MR 기기에서 일상적으로 착용하고 출퇴근하는 ‘가볍고 스타일리시한 스마트 AR 글래스’로 폼팩터가 진화하는 순간, WOLED 방식은 완전히 도태될 운명이기 때문입니다. 대낮의 야외 태양광 아래에서 가상 비서의 홀로그램을 선명하게 보려면 최소 10,000~20,000 니트 이상의 초고휘도가 필수적인데, 컬러필터 방식으로는 이 물리적 벽을 절대로 넘을 수 없습니다.

    삼성디스플레이의 RGB 직증착 수율이 임계점을 통과하는 순간, 소니가 독점하던 애플 등 빅테크 물량을 삼성이 블랙홀처럼 흡수하는 ‘시장 재편(Restructuring)’이 전개됩니다. 이는 과거 삼성이 중소형 스마트폰 OLED 시장에서 대규모 캐파와 압도적인 수율로 대만과 일본 경쟁사들을 치킨게임으로 전멸시키고 시장을 천하통일했던 역사적 성공 방정식의 재판(Replay)이 될 것입니다.

    더구나 중장기적으로 올레도스는 단순한 화면이 아니라 AI 연산 코어와 센서 데이터가 통합되는 ‘공간 디바이스의 최첨단 엔드포인트’다. [자체 선단 파운드리 역량 + 압도적 초정밀 패널 기술 + 글로벌 빅테크 연합]이라는 삼각 편대를 완벽하게 리드할 수 있는 종합 ICT 그룹은 전 세계 자본시장을 통틀어 삼성 체제가 독보적입니다. 기술 격차와 거대한 에코시스템의 진입 장벽에 가로막혀 중국의 물량 밀어내기 공세도 결국 상단이 제한될 것입니다.

    그러므로 중장기 투자 전략은 ‘소재 및 소모성 부품의 국산화 성공 기업’을 바닥에서 분할 매수하여 묻어두는 전략이 유효합니다. 장비 발주 모멘텀은 공장 증설이 완료되면 신기루처럼 사라지지만, 패널 출하량이 기하급수적으로 늘어나는 구간에서는 FMM 마스크나 증착 소재, ALD 가스 관련 기업들의 소모품 매출이 누적적으로 증가하며 롱런하는 이익 구조를 만들어내기 때문입니다.

    결론: 기술의 변곡점, 타짜의 판돈에 올라타라

    디스플레이 산업 30년 역사에서 목격한 불변의 법칙이 있습니다. 새로운 세대의 디스플레이가 도래할 때 시장은 언제나 ‘스펙 과시(Specification Race) ➔ 수율 전쟁(Yield War) ➔ 단가 치킨게임(Cost Game)’의 3단계 경로를 밟아갔습니다.

    지금의 OLEDoS 시장은 화려한 스펙 과시의 무대 뒤에서, 상업적 대량 양산의 수율을 누가 먼저 잡느냐를 두고 피가 터지는 ‘수율 전쟁’의 서막에 서 있습니다. 투자자라면 당장 갤럭시 XR이나 애플 비전 프로의 분기별 출하량 몇 만 대 수치에 일희일비하며 일차원적으로 대응할 필요가 없습니다. 글로벌 빅테크 진영이 차세대 생성형 AI 서비스를 구현할 최종 정착지로 XR 글래스를 낙점한 이상, 그들은 매년 하드웨어 스펙을 극한으로 밀어붙여야만 하고 그 엄청난 기술적 판돈과 양산 리스크를 감당해 낼 수 있는 ‘진짜 타짜’는 결국 삼성디스플레이와 국내 소부장 연합군으로 귀결될 것이기 때문입니다. 자본의 흐름은 이미 거대한 기술적 필연성을 향해 도도하게 흐르기 시작했습니다.

    관련 기사:

    https://n.news.naver.com/mnews/article/030/0003437393

  • [2026.06.12] 삼성 파운드리 2026 대전환: ‘1등 판타지’를 버리고 ‘검증된 2나노 실리’를 택하다

    삼성 파운드리 SAMSUNG FOUNDRY 2026 STRATEGIC TURNAROUND: THE PRAGMATIC 2NM ERA illustrates Samsung's semiconductor foundry strategy and financial recovery on a dark blue, tech-themed circuit board background. At the center is a prominent blue 3D microchip labeled "SAMSUNG 2NM GAA (SF2/SF2P)" with a gauge graphic showing "60%+ YIELD ACHIEVED (SF2)". The infographic is divided into two main upward-trending strategic arrows: 1. Left Arrow - "MAJOR CUSTOMER WINS": - TESLA: AI6 FSD Chip, $16.5B Deal (2033), High-Volume Production (2027-2028). Features a sleek car icon. - NVIDIA/GROQ: GROQ3 LPU, 2nm SF2P at Taylor Fab, Local Supply Chain & 2.5D/3D Packaging (SAINT). Features a green "GTC 2026" badge. 2. Right Arrow - "FINANCIAL & OPERATIONAL RECOVERY": - FAB UTILIZATION BOUNCE-BACK: A bar chart showing factory utilization rising from 50% in 2025 to 80% in 2026, with a note "Profitability Imminent (3Q26E)" and a rocket icon. - HBM4 ONE-STOP SOLUTION: Integrated Logic + HBM + SAINT, highlighted as a key competitive advantage with a stacked chip icon. At the bottom, a horizontal timeline titled "STRATEGIC SHIFT" outlines the roadmap: - PAST: "Risky 1.4nm Race" characterized by high cost and uncertain demand. - PRESENT: "2nm Pragmatism" focused on becoming a proven alternative partner and providing a cost-effective advanced node. - A final arrow points to the right, stating "1.4NM 양산 2년 연기 (SF1.4 DELAYED 2 YRS)". At the very bottom, future technologies are noted: "BSPDN (Backside Power Delivery Network)" and "ADVANCED PACKAGING (SAINT)".

    2026년 6월 현재, 글로벌 반도체 시장은 미세 공정의 물리적 한계와 AI 붐에 따른 공급망 다변화라는 거대한 소용돌이 속에 있습니다. 그 중심에 서 있는 삼성 파운드리에 대해 매우 예리하고 입체적인 데이터가 공유되었습니다.

    과거의 부진을 털어내고 새로운 실리주의 노선으로 급선회한 삼성 파운드리의 현재와 미래를 분석합니다. 30년 차 엔지니어의 ‘기술적 디테일’과 베테랑 애널리스트의 ‘매크로 투자 시각’을 융합하여, 삼성 파운드리의 생존 전략과 그에 따른 소부장 벨류체인 투자 기회를 아주 깊숙하게 파헤쳐 보겠습니다.

    1. 2나노(SF2/SF2P) 수율 60% 돌파의 엔지니어링적 진실

    삼성이 과거 3나노 초기 시절(SF3E)에 겪었던 극심한 수율 고통이 드디어 2나노(SF2) 세대에 이르러 ‘선행 학습 효과’로 빛을 발하고 있습니다. 투자자들이 반드시 알아야 할 기술적 펀더멘탈은 바로 GAA(Gate-All-Around) 구조의 숙련도입니다.

    트랜지스터의 전류 누설을 막기 위해 도입된 차세대 구조인 GAA를 삼성이 세계 최초로 3나노에 도입했을 때만 해도 시장은 냉소적이었습니다. 하지만 2026년 현재 판세가 묘하게 돌아가고 있습니다.

    • TSMC의 성장통: 안전제일주의를 고수하며 3나노까지 FinFET 구조를 우려먹던 TSMC는 이번 2나노(N2)에 와서야 처음으로 GAA(나노시트)를 도입했습니다. 그 결과, 현재 초기의 기술적 난제와 학습 비용을 혹독하게 지불하는 중입니다.
    • 인텔의 진통: 1.8나노급(18A)에서 리본펫(RibbonFET)이라는 GAA 구조와 후면전력공급을 성급하게 동시 도입한 인텔은 여전히 대형 고객사의 까다로운 상용화 문턱을 넘지 못하고 외주화 비중을 줄이지 못하고 있습니다.

    이 틈을 타 이미 GAA 구조를 두 세대째 깎아오며 축적된 노하우를 가진 삼성이 2나노 수율을 55~60% 선까지 빠르게 안착시켰습니다. 퀄컴이나 AMD, 엔비디아가 제시하는 상업적 양산 마지노선인 ‘골든 수율 70%’에는 아직 미치지 못했으나, 하반기 내 60%대 후반 안착이 가시화되면서 빅테크들이 드디어 삼성의 GAA 숙련도를 기술적으로 신뢰하기 시작했습니다.

    2. 1.4나노 로드맵 연기(2년 조정): 패배가 아닌 ‘생존과 실리’의 결단

    삼성이 당초 2027년 목표였던 1.4나노 양산 일정을 2년 뒤로 연기한 것을 두고 일부 언론에서는 초선단 경쟁에서의 도태로 해석하지만, 금융과 엔지니어링 관점에서는 매우 현실적이고 현명한 디시전(Decision)입니다.

    1.4나노 이하의 초미세 공정으로 진입하려면 네덜란드 ASML로부터 대당 4,000억 원이 넘는 차세대 노광장비 ‘하이 NA EUV(High-NA EUV)’를 대량으로 들여와야 합니다. 인텔이 이 장비를 업계 최초로 본사에 들여놓고도 렌즈 수차 제어와 새로운 펠리클(Pellicle) 소재 매칭 등의 물리적 한계로 소프트웨어·하드웨어 튜닝에 애를 먹고 있는 것만 봐도 알 수 있습니다.

    삼성이 여기서 속도 조절을 택한 이유는 명확합니다. 장비가 비싼 만큼 칩 단가가 천문학적으로 올라가는데, 이를 감당할 수 있는 고객은 전 세계에 애플과 엔비디아 정도뿐입니다.

    따라서 1.4나노라는 무모한 타이틀 경쟁에 자본을 태우기보다, 이미 수율 궤도에 진입한 2나노(SF2, SF2P)와 3나노 후기 공정의 감가상각을 끝내고 완성도를 극대화하여 테슬라, 그록, 애플의 물량을 완벽하게 소화하겠다는 전략입니다. 자존심을 버리고 실리를 챙긴 셈입니다.

    3. 대형 수주 원동력: 피지컬 AI와 현지 공급망의 결합

    GTC 2026에서 젠슨 황이 외친 “땡큐, 삼성”과 테슬라의 24조 원 규모 AI6 칩 수주 소식은 단순한 이벤트가 아닙니다.

    ① 테슬라 AI6 (2028년 대량 양산 예정)

    테슬라의 완전자율주행(FSD) 하드웨어는 극심한 차량용 환경(고온, 진동)을 견디는 신뢰성과 방대한 시각 데이터를 실시간 처리하는 전력 효율이 핵심입니다. 삼성이 이를 거머쥐었다는 것은 차량용 반도체 IP(지식재산권) 검증과 전성비(전력 대비 성능 수치) 측면에서 TSMC의 대안으로 완벽하게 합격점을 받았음을 뜻합니다.

    ② 엔비디아 그록3 (SF2P 공정, 테일러 팹 양산)

    그록(Groq)의 LPU 아키텍처는 초고속 다이-투-다이(Die-to-Die) 통신 제어가 필수적입니다. 삼성이 이를 미국 텍사스 테일러 팹에서 2나노 2세대 공정으로 구워낸다는 것은, 미국 현지 빅테크들이 가장 중요하게 생각하는 ‘설계-파운드리-현지 패키징’으로 이어지는 현지 공급망(Supply Chain)이 정상 작동 궤도에 올랐음을 시사합니다.

    4. 재무적 변곡점: 가동률 80% 돌파와 HBM4라는 거대한 레버리지

    재무학적으로 파운드리는 거대한 고정비 매몰 산업입니다. 2025년 한때 가동률이 50%를 밑돌며 조 단위 적자를 뿜어내던 평택 P2, P3 라인이 최근 80%를 돌파한 것은 손익분기점(BEP)을 넘어 본격적인 영업레버리지 구간에 진입했음을 의미합니다. 일각에서는 올해 4분기, 늦어도 내년 초에는 연간 흑자 전환 구조를 완성할 것으로 보고 있습니다.

    특히 다가오는 HBM4(6세대 고대역폭 메모리) 세대는 삼성 파운드리에 유례없는 독점적 기회를 제공합니다.

    HBM4의 구조적 변화와 삼성이 가진 무기

    HBM4부터는 최하단에서 메모리를 컨트롤하는 ‘베이스 다이(Base Die)’를 기존 메모리 공정이 아닌 선단 파운드리 공정(4나노 및 2나노)으로 제작해야 합니다.

    TSMC는 베이스 다이를 만들기 위해 SK하이닉스나 마이크론 같은 메모리 파트너와 복잡한 이종 연합을 꾸려야 하지만, 삼성전자는 메모리(HBM)와 초미세 파운드리, 첨단 3D 패키징(SAINT) 기술까지 전 공정을 원스톱(Turn-key)으로 해결할 수 있는 전 세계 유일한 기업입니다.

    TSMC의 3나노, 4나노 캐파가 엔비디아와 애플의 독점으로 이미 100% 솔드아웃(Sold-out)된 매크로 환경 속에서, AMD나 퀄컴 등 2선 빅테크 리더들은 공급 안정을 위해 삼성이라는 대안을 강제적으로 선택할 수밖에 없는 공급자 우위 시장이 열리고 있습니다.

    5. 포트폴리오를 채울 핵심 소부장(소재·부품·장비) 밸류체인 수혜주 분석

    삼성 파운드리의 가동률 80% 돌파와 2나노 양산 드라이브는 그동안 소외되었던 국내 반도체 중소형주들에게 막대한 낙수효과를 제공합니다. 투자자라면 대형주 삼성전자 본주와 함께 아래 3대 섹터의 대장주들을 반드시 포트폴리오에 압축 편입해야 합니다.

    1) 디자인하우스 (DSP): 가장 직접적이고 빠른 Q의 증가

    파운드리 수주가 터질 때 팹리스의 설계 도면을 삼성 공정에 맞게 인간 번역기 역할을 해주는 DSP 기업의 실적이 가장 먼저 폭발합니다.

    • 가온칩스 / 에이디테크놀로지: 삼성이 2나노 차량용 AI(테슬라) 및 북미 팹리스(그록) 수주를 확대함에 따라, 선단 공정 디자인 레퍼런스를 독점하고 있는 이들의 수주 잔고와 개발 매출이 올해 하반기부터 가파르게 우상향할 것입니다.

    2) GAA/2나노 선단 공정 특수 소재: 소모량 급증의 법칙

    GAA 구조는 기존 FinFET 대비 채널을 얇은 나노시트 형태로 여러 겹 쌓아 올리기 때문에, 미세하게 깎아내고 찌꺼기를 세정하는 공정 난이도가 극악으로 올라갑니다.

    • 솔브레인 / 동진쎄미켐: GAA 공정 도입 시 초정밀 식각액(고선택비 인산 및 신규 에천트)과 프리미엄 포토레지스트의 웨이퍼당 소모량이 기존 대비 30% 이상 증가합니다. 가동률 80% 회복의 최대 수혜주입니다.

    3) 첨단 패키징 및 고부가 장비: 독점적 지배력

    2나노급 칩과 HBM4가 결합하는 ‘이종접합 패키징’ 시장의 팽창은 장비 단가의 상향을 이끕니다.

    • 리노공업: 2나노 미세 피치(Pitch) 환경에서 칩의 불량 여부를 테스트하는 소켓 및 핀 매출은 마진율이 무척 높습니다. 공정 미세화가 정체될수록 테스트의 중요성은 커집니다.
    • HPSP: 선단 공정에서 계면의 결함을 치유하는 고압 수소 어닐링 장비를 독점 공급하는 만큼, 삼성 테일러 팹의 가동 및 장비 반입 스케줄과 맞물려 강력한 실적 모멘텀을 받을 것입니다.

    6. 결론 (Investment Strategy)

    🎯 단기 매매 전략 (Trading Buy)

    시장은 여전히 과거의 적자 늪과 TSMC와의 점유율 격차(38% vs 4%)라는 표면적 수치에만 매몰되어 있습니다. 역발상 투자 관점에서 “모두가 실망하여 주가가 소외되어 있는 지금”이 분할 매수의 최적기입니다. 하반기 가동률 데이터가 확고해지고 분기 흑자 전환 뉴스가 메인스트림 미디어를 탈 때 단기 주가 탄력성이 강하게 붙을 수 있습니다.

    ⏳ 중장기 투자 전략 (Long-term Hold)

    • 삼성전자 본주: 메모리 고점 우려를 파운드리 체질 개선 및 HBM4 원스톱 솔루션 시너지가 완벽하게 상쇄해 줄 것입니다. 역사적 PBR 밴드 하단 영역에서는 장기 적립식 매수가 절대적으로 유리합니다.
    • 소부장 알파(Alpha) 매칭: 전체 반도체 자산 중 70%는 삼성전자 본주에 묻어두어 하방 안정성을 확보하고, 오른쪽 날개인 30%는 주가 탄력성이 훨씬 높은 디자인하우스(가온칩스) 및 GAA 핵심 소재주(솔브레인)에 배분하여 시장 수익률을 뛰어넘는 초과 이익(Alpha)을 추구하는 포트폴리오 믹스를 제안합니다.

    지속 모니터링 포인트: 올 하반기 출시될 갤럭시 S26 탑재용 2나노 ‘엑시노스 2600’의 실전 수율 검증 결과와 테사스 테일러 팹의 연말 초기 가동 스케줄의 정시 이행 여부는 매주 추적해야 할 핵심 리스크 지표입니다. 이 두 축이 무너지지 않는다면, 삼성 파운드리는 향후 3년간 당신의 계좌를 부유하게 만들어줄 가장 매력적인 ‘턴어라운드 투자처’가 될 것입니다.

    관련 기사:

    https://n.news.naver.com/mnews/article/031/0001034571

  • [2026.06.11]Claude Mythos 심층 기술 분석 및 글로벌 시장 투자 전략 보고서

    [Claude Mythos 전체 개요] 어두운 숯색(Charcoal Black) 배경에 앤트로픽(Anthropic)의 시그니처 베이지/클레이 색상과 네온 시안(Neon Cyan) 색상을 포인트로 사용한 3단 세로 분할 구조의 기술 분석 인포그래픽입니다. 앤트로픽의 시장 입지와 AI 생태계, 그리고 전략적 가치를 상세한 영문 텍스트와 그래픽 요소로 명확하게 표현하고 있습니다. [최상단 헤더 세션] 좌측 로고: 앤트로픽을 상징하는 베이지색의 굵은 'AI' 알파벳 타이포그래피 로고가 배치되어 있습니다. 메인 타이틀: "Anthropic: The Frontier of Safe & Scalable AI" (안전하고 확장 가능한 AI의 개척자)가 큰 글씨로 강조되어 있습니다. 서브 타이틀: 그 아래에 소제목으로 "Decoding Claude’s Ecosystem and Strategic Market Value" (클로드의 생태계와 전략적 시장 가치 해독)가 적혀 있습니다. [세로 1단: 1) The Core Pillar – Constitutional AI (핵심 기둥 - 헌법적 AI)] 시각 요소: 상단에는 AI 안전과 정렬을 상징하는 저울과 그리스 건축물 기둥 모양의 아이콘이 있으며, 중간에는 방패, DNA 나선, 그리고 코드 브래킷(</>)이 결합된 아이콘이 배치되어 있습니다. 타이틀: "The Rise of Anthropic / What Makes Anthropic Different?" (앤트로픽의 부상 / 무엇이 앤트로픽을 다르게 만드는가?) 주요 개념 (Key Concept): "Constitutional AI (CAI)"에 대한 설명으로, 인간의 피드백에만 의존하는 대신 성문화된 원칙(헌법)을 사용해 인간의 가치와 일치하도록 AI를 학습시키는 기술이라고 소개합니다. 시장 우위 (Market Advantage): 기업 도입 시 뛰어난 신뢰성을 보장하며, 환각 현상(Hallucination)과 브랜드 리스크를 최소화한다는 점을 강조합니다. [세로 2단: 2) Claude 3 & 3.5 Model Lineup (클로드 3 & 3.5 모델 라인업)] 시각 요소: 세 개의 수직 카드(좌측부터 흰색, 베이지색, 짙은 갈색)가 나란히 배열되어 모델의 성능 차이를 시각화합니다. 가운데 'Sonnet' 카드가 가장 크게 강조되어 있고, 그 하단에 네온 시안 색상의 강조 박스가 붙어 있습니다. 비교 매트릭스 내용: Haiku (Lightweight): 속도와 효율성 중심. 대용량, 즉각적인 작업, 가성비 좋은 QA에 적합. Sonnet (Balanced): 균형 잡힌 모델이자 기업 자동화, 데이터 분석, 고급 추론에 최적화된 '스위트 스폿(The Sweet Spot)'. Opus (Heavyweight): 궁극의 지능. 복잡한 로직, 깊이 있는 연구, 코딩 및 다단계 계획 수립에 적합. 하이라이트 (네온 박스 내부 텍스트): "Claude 3.5 Sonnet currently sets the industry standard..." (클로드 3.5 소네트가 현재 대학원 수준의 추론과 코딩 능력에서 경쟁사들을 압도하며 업계 표준을 세우고 있다)라는 문구가 강조되어 있습니다. [세로 3단: 3) Strategic Value & Investment Landscape (전략적 가치 및 투자 지형)] 시각 요소: 상단에 앤트로픽(AI 로고)을 중심으로 아마존, 구글, 마이크로소프트, 오픈AI, 애플 등의 로고들이 거미줄 같은 네트워크 그래프로 연결된 시각 자료가 있습니다. 타이틀: "The Trillion-Dollar AI Alliance" (조 단위 가치의 AI 동맹) 거대 후원사 (The Big Backers): Amazon (AWS): 클로드를 AWS Bedrock의 최고 LLM으로 포지셔닝하는 수십억 달러 규모의 파트너십. Google: 마이크로소프트-오픈AI 독점에 맞서 인프라 및 공동 투자를 제공. 투자 시사점 (Investment Takeaway): 앤트로픽은 특정 빅테크(MS, 구글 등)에 대한 데이터 종속(Lock-in)을 경계하는 기업들에게 최고의 '중립적 대안(Neutral Alternative)'이 되어 높은 가치와 록인 효과를 창출하고 있다고 설명합니다. [최하단 푸터: The Professional’s Verdict (전문가의 평결)] 시각 요소: 네온 시안 색상의 테두리로 둘러싸인 깔끔하고 대담한 인용구 상자(Quote Box)입니다. 핵심 메시지: "While OpenAI pushes raw capability, Anthropic wins on structural alignment and enterprise trust. It’s not just a chatbot; it’s infrastructure." (오픈AI가 순수한 성능을 밀어붙일 때, 앤트로픽은 구조적 정렬과 기업의 신뢰로 승리한다. 이것은 단순한 챗봇이 아니라 인프라다.)라는 문장으로 마무리됩니다.

    오늘 다룰 Claude Mythos(클로드 미토스)는 단순한 연산 성능의 개선판이 아닙니다. 이것은 인공지능이 인간의 명령을 수행하는 ‘단순 도구’에서 벗어나, 시스템 인프라를 자율 적으로 진단, 진화, 파괴할 수 있는 ‘자율적 에이전트(Large Agentic Model)’로 진화했음을 알리는 첫 번째 신호탄입 니다.

    1. Claude Mythos의 등장 배경과 역사적 변곡점

    새로운 기술의 등장은 종종 우연한 사고의 베일을 쓰고 나타납니다. 2026년 3월 26일, 글로벌 AI 산업의 판도를 뒤흔 든 대규모 유출 사건이 발생했습니다. Anthropic의 콘텐츠 관리 시스템(CMS) 내부 설정 오류로 인해 약 3,000개에 달 하는 내부 자산과 미공개 문서 초안이 외부로 노출된 것입니다. 이 유출 문서들 사이에서 전 세계 테크 기업들과 자본가 들의 이목을 집중시킨 단 하나의 단어가 바로 ‘Claude Mythos’였습니다. Anthropic은 내부 문서를 통해 이 모델을 “지금까지 개발한 모델 중 단연코 가장 강력하며, 단순한 개선이 아닌 능력의 계단식 도약(Step Change)을 이룩한 프론티어 클래스”로 규정하고 있었습니다.

    이후 테크 생태계의 움직임은 긴박하게 돌아갔습니다. 2026년 4월 7일 공식 발표된 ‘Claude Mythos Preview’는 범 용 언어 모델(LLM)의 외형을 취하고 있으나, 그 이면은 철저하게 ‘컴퓨터 보안 및 자율 시스템 제어’에 특화된 구조적 진화를 보여주었습니다. Anthropic은 이 가공할 만한 인공지능의 악용 가능성을 제어하고 인류 인프라를 보호하기 위 해, 세계에서 가장 중요하고 취약한 소프트웨어 레이어를 선제적으로 방어하는 초거대 보안 컨소시엄인 ‘프로젝트 글래 스윙(Project Glasswing)’을 동시에 출범시켰습니다.

    기술의 발전 속도는 멈추지 않았습니다. 약 두 달 뒤인 2026년 6월 9일, Anthropic은 사이버보안, 대규모 분자 생물 학, 복잡계 헬스케어 벤치마크에서 한 단계 더 진화한 매개변수 최적화를 이뤄낸 ‘Claude Mythos 5’를 전격 공개하기 에 이릅니다. 현재 이 모델은 일반 대중이 사용하는 퍼블릭 웹 환경(claude.ai)에는 철저히 차단되어 있으며, 엄격한 신 원 검증과 거버넌스 실사를 통과한 제한된 전략적 파트너 그룹에만 프라이빗 API 형태로 공급되고 있습니다. 자본시장 관점에서 이는 극단적인 ‘공급 통제를 통한 하이엔드 독점 마켓’의 형성을 의미합니다.

    2. 기존 Anthropic 모델 라인업과의 기술적 격차 및 구조 분석

    기존의 인공지능 발전 모델이 완만한 곡선을 그리는 연속적 확장(Scaling Laws)이었다면, Mythos는 불연속적인 불 시착에 가깝습니다. Anthropic의 기존 플래그십 모델인 Opus 4.6 및 최근의 Opus 4.8과 비교했을 때, Mythos 5가 보여주는 정량적, 질적 지표는 가히 파괴적입니다.

    📊 핵심 정량적 벤치마크 심층 비교

    평가 지표 (Benchmark)Claude Opus 4.6Claude Opus 4.8Claude Mythos 5실전적 의미 및 아키텍처적 해석
    SWE-bench Verified80.8%88.6%93.9%수만 줄의 프로덕션 레벨 리포지토리를 스스로 탐색하여 버그를 완벽히 패치하는 능력
    SWE-bench Pro—69.2%77.8%단순 오타 수정을 넘어 아키텍처 설계 결함과 구조적 레이스 컨디션을 해결하는 수준
    Terminal-Bench 2.0——82.0%리눅스 커널 및 네트워크 파일 시스템 환경에서 복잡한 CLI 명령어를 자율 실행 및 디버깅
    USAMO 2026——97.6%미국 수학 올림피아드 수준의 고차원 비선형적 추론과 정수론적 문제 해결 역량 증명

    이 정량적 수치들이 현업 엔지니어와 투자자에게 주는 충격은 상상 이상입니다. 기존의 Opus 4.6이나 4.8 모델의 경 우, 인간 개발자가 특정 파일의 버그가 발생한 위치를 좁혀서 피드백을 주면 이를 수정하는 ‘유능한 어시스턴트’ 역할을 수행했습니다. 그러나 Mythos 5가 달성한 SWE-bench Verified 93.9%와 Pro 버전 77.8%는 차원이 다릅니다. 이 는 오픈소스 생태계나 거대 엔터프라이즈의 레거시 코드베이스를 리포지토리 통째로 던져주었을 때, 시스템 내부의 비 동기 처리 오류, 메모리 누수(Memory Leak), 스레드 교착 상태(Deadlock)를 인공지능이 스스로 소스코드 전반을 추 적하며 모니터링하고, 테스트 코드를 자동 작성해 검증한 뒤, 최종 프로덕션 빌드 패치까지 인간의 개입 없이 93.9%의 확률로 단번에 완벽히 성공시킨다는 의미입니다.

    🔐 사이버보안 역량의 패러다임 시프트와 제로데이 체이닝

    Mythos 5가 대중에게 공개되지 못하고 베일에 싸여 있어야만 하는 진짜 이유는 바로 사이버보안 도메인에서의 질적 폭발에 있습니다. Anthropic 내부 실험실에서 수행된 Firefox 147 자바스크립트 엔진 테스트 하네스(Test Harness) 결과는 이 모델의 가공할 파괴력을 보여줍니다. 동일한 보안 취약점 환경에서 이전 세대 최강 모델이었던 Claude Opus 4.6은 유효한 익스플로잇(Exploit, 공격용 코드)을 단 2개 생성하는 데 그쳤으나, Claude Mythos 5는 작동 가능한 독립적 익스플로잇을 무려 181개나 자율적으로 생성해냈습니다.

    이것이 의미하는 바는 명확합니다. Mythos 5는 타겟 시스템의 커널 구조와 메모리 맵을 분석한 뒤, 전 세계 보안 업계 가 아직 인지하지 못한 패치 이전의 취약점, 즉 제로데이(Zero-Day) 취약점을 스스로 찾아냅니다. 그리고 이에 그치지 않고, 시스템 내부의 미세한 권한 누수 에러(A)와 입력값 검증 미흡 오류(B), 그리고 프로세스 메모리 오버플로우 역량 (C)을 논리적으로 연결하여 시스템 전체의 루트(Root) 권한을 장악하는 ‘취약점 체이닝(Vulnerability Chaining)’을 인간의 개입 없이 실시간으로 설계하고 실행합니다. 수십 년 동안 전 세계 최고의 보안 천재들이 검증해 온 OpenBSD 커널이나 FFmpeg 멀티미디어 디코더 라이브러리에서 인간이 수십 년간 찾지 못했던 유서 깊은 메모리 결함들을 단 몇 시간 만에 굴착해 내는 수준입니다. 만약 이 모델의 봉인이 해제되어 다크웹이나 국가 배후 해킹 조직의 손에 들어간다면, 전 세계의 금융 전산망과 기간 인프라(발전소, 교통망 등)는 즉각적이고 치명적인 마비 상태에 직면할 것입니다. Anthropic이 상업적 이익을 포기하면서까지 이 모델의 일반 공개를 차단한 것은 단순한 도덕적 제스처가 아 닌, 실존적 멸망의 리스크를 방어하기 위한 불가피한 선택이었습니다.

    🧬 에이전틱(Agentic) 장기 자율 루프 시스템

    기존 LLM의 동작 방식은 단발성 쿼리-응답 구조였습니다. 사용자가 프롬프트를 입력하면 모델은 확률적 차단선 내에 서 최적의 텍스트 토큰을 생성하고 동작을 멈췄습니다. 그러나 Mythos 계층의 핵심 아키텍처는 장기 자율 실행 능력이 탑재된 ‘에이전틱 루프(Agentic Loop)’입니다. Anthropic의 공식 기술 설명에 따르면, Mythos는 컨텍스트 윈도우 내부에서 스스로 목표(Goal)를 수립하고, 하위 실행 계획(Sub-plans)을 쪼갠 뒤, 가상 환경 내에서 코드를 실행하고 에 러 로그를 받아 피드백을 반영하는 ‘자율 디버깅 프로세스’를 최대 12시간 동안 중단 없이 지속할 수 있습니다.

    이는 장문 컨텍스트 처리(Long-context Window) 및 영구적 메모리 아키텍처, 향상된 고차원 비전(Vision) 능력이 결합하여 고도의 복합적인 지식 작업을 수행할 수 있게 만듭니다. 반도체 하드웨어 검증에 비유하자면, 수십억 개의 게 이트로 구성된 SoC 디자인의 EDA 시뮬레이션을 돌려놓고 밤새 도출되는 수기가바이트의 에러 로그와 타이밍 마진 오 류를 분석해 가며 RTL 코드를 수정하고 레지스터 설정을 바꾸는 지루하고 고통스러운 엔지니어링 과정을, AI가 밤새도 록 혼자 수행한 뒤 아침에 완벽히 타이밍 사양을 충족한 하드웨어 설계 자산(IP)과 검증 보고서를 제출하는 수준의 파괴 력입니다.

    글로벌 AI 모델 계층 구조의 근본적 재편

    기존의 AI 시장은 하이엔드 서비스를 상징하는 Opus, 가성비와 균형 잡힌 속도를 제공하는 Sonnet, 모바일 및 경량 화 환경을 타깃으로 하는 Haiku의 3단계 티어로 고착화되어 있었습니다. 그러나 Mythos의 출현은 이 피라미드의 꼭 대기를 부수고 새로운 초월적 티어를 형성했습니다.

    Claude Mythos Preview 및 Mythos 5는 단순히 Opus의 마이너 업데이트(예: Opus 4.7)가 아니라, 기존 최고 등급 인 Opus 라인업보다 상위에 위치하는 최초의 ‘프론티어 인프라스트럭처 모델(Frontier Infrastructure Model)’로 명명되었습니다. 이로 인해 인공지능 시장은 ‘일반적 텍스트 및 사무 보조를 수행하는 커모디티(Commodity) 인공지 능’ 영역과 ‘국가 안보, 시스템 인프라 치유, 핵심 자산 설계를 수행하는 미션 크리티컬(Mission-Critical) 인공지능’ 영 역으로 완전한 구조적 분극화를 겪게 되었습니다.

    3. 글로벌 테크 거인들과의 기술적 비교 분석 및 매크로 구도

    자본시장에서 생존하기 위해서는 Claude Mythos의 독주가 지속 가능한 해자(Moat)인지, 아니면 경쟁사들의 추격에 곧 무너질 신기루인지 냉정하게 판단해야 합니다. 현재 글로벌 AI 시장의 3대 거인인 Anthropic, OpenAI, Google과 신흥 세력인 DeepSeek의 최신 플래그십 모델들을 정밀 비교해 보겠습니다.

    유명 경제 블로거의 경제 & 기술 인사이트 3

    🆚 글로벌 프론티어 AI 모델 종합 기술/비용 비교

    비교 항목Claude Mythos 5 (Anthropic)GPT-5.4 (OpenAI)Gemini 3.1 Pro (Google)DeepSeek V4 (오픈 소스 계열)
    SWE-bench Verified93.9%90.2% (추정)86.4%81.5%
    Terminal-Bench 2.082.0%78.2% (CLI 특화)71.0%65.8%
    GPQA Diamond (과학 추론)미공개 (내부 최고 수 준)91.8%94.3%82.1%
    출력 속도 (Tokens/sec)약 55.4 tps약 75.0 tps120.3 tps90.5 tps
    입력 토큰 비용 (1M tokens)$10.00$8.50$4.50$0.28
    출력 토큰 비용 (1M tokens)$50.00$35.00$15.00$1.20
    핵심 시장 및 타깃 세그먼트최상위 보안 / 인프라 자율 제어범용 에이전트 / 멀티 모달 상업화방대한 멀티미디어 분 석 / 초고속 업무글로벌 가성비 / 스타 트업 대량 처리

    코딩 역량과 대규모 코드베이스 마이그레이션의 실전 가치

    코딩 도메인에서 Anthropic 라인업의 해자는 견고합니다. 2026년 기준 Anthropic 계열 모델들은 개발자 실전 테스 트에서 72.7%의 생산성 점수를 기록하며 OpenAI GPT-4o의 49%를 아득히 초과했습니다. 특히 주목해야 할 실전 사 례는 글로벌 핀테크 유니콘인 Stripe(스트라이프)의 엔터프라이즈 혁신입니다. Stripe는 자사가 보유한 무려 5,000만 줄(50M lines) 규모의 초거대 고유 레거시 코드베이스를 단 하루 만에 신형 아키텍처 및 최신 보안 프레임워크로 완전 마이그레이션하는 프로젝트에 Anthropic의 프론티어코딩 엔진(Claude Mythos의 자매 아키텍처인 Fable 5 기반)을 활용했습니다. 인간 시니어 엔지니어 백여 명이 붙어 수년의 일정과 천문학적인 비용을 투입해야 하는 마이그레이션 리 스크를 인공지능 에이전트가 단 24시간 만에, 프론티어코드 점수 최고치를 찍으며 무결점으로 완수한 것입니다.

    🔬 과학적 추론 및 인프라 효율성의 삼각 구도

    그러나 시장의 모든 도메인을 Anthropic이 지배하는 것은 아닙니다. Google Gemini 3.1 Pro가 기록한 GPQA Diamond 94.3%는 인공지능 학계에 큰 이정표를 세웠습니다. GPQA Diamond는 물리학, 화학, 생물학 등 박사 학 위 소지자 수준의 초고난도 추론 능력을 측정하는 벤치마크로, 순수 학술 및 기초과학 연구적 추론 영역에서는 구글의 정밀 분산 모델이 검증된 수치상 세계 최고 권위를 유지하고 있습니다. 만약 Mythos 5가 이 수치를 상회할 가능성이 보고되고 있으나 공식 수치는 여전히 베일에 가려져 있습니다.

    또한 처리 속도와 경제성의 방정식으로 넘어가면 판도는 완전히 뒤집힙니다. Google Gemini 3.1 Pro는 초당 120.3 토큰 출력이라는 경이적인 연산 효율성을 보여줍니다. 이는 Anthropic Mythos 5의 2배, OpenAI GPT-5.4의 1.6배에 달하는 속도로, 대규모 실시간 동영상 프레임 분석이나 초 단위의 복합 고객 인터랙션 시스템에서는 구글이 압도적인 하드웨어 가속 해자를 가집니다.

    비용 측면에서는 중국계 오픈소스 및 인프라 효율성을 극대화한 DeepSeek V4가 파괴적인 시장 교란을 일으키고 있 습니다. DeepSeek V4의 입력 비용은 백만 토큰당 단 $0.28로, Anthropic의 초창기 최고급 모델 라인업 대비 무려 50배 이상 저렴한 가격 파괴를 단행했습니다.

    그렇다면 입력 백만 토큰당 $10, 출력 백만 토큰당 $50라는 최고가 요금제를 책정한 Claude Mythos 5가 시장에서 살아남을 수 있을까요? 결론은 ‘완벽한 생존이자 독점’입니다. 자본시장과 글로벌 엔터프라이즈의 속성은 명확합니다. 일반적인 고객 상담 챗봇이나 단순 마케팅 문구 작성에는 DeepSeek나 Gemini의 가성비 라인업을 쓰면 됩니다. 그러 나 “수조 원의 자산이 움직이는 월스트리트의 청산 시스템 보안”, “수천만 대의 자율주행 차량을 제어하는 펌웨어 커널 검증” 같은 ‘실패 시 파산’으로 이어지는 미션 크리티컬 하이엔드 시장에서는 비용이 중요하지 않습니다. 완벽한 무결성 과 자율적 치유력이 본질이며, 이 시장에서 Claude Mythos 5의 대체재는 존재하지 않습니다.

    4. Anthropic의 안전 거버넌스: 이중 트랙 출시 전략과 라우팅 메커니즘

    Claude Mythos 5가 가진 파괴력은 양날의 검입니다. 인프라를 수호하는 최고의 방어 도구가 될 수도 있지만, 한순간 에 전 세계 국가 전산망을 무력화하는 사이버 핵무기가 될 수도 있습니다. 이에 대응하여 Anthropic이 고안해 낸 핵심 비즈니스 아키텍처가 바로 ‘이중 트랙(Two-Track) 상용화 모델’과 ‘자동 동적 라우팅 시스템’입니다.

    [Claude 에코시스템 내 지능형 보안 동적 라우팅 아키텍처]

    Anthropic은 똑같은 물리적 프론티어 기반 모델(Base Model)을 학습시킨 뒤, 출하 단계에서 이를 철저히 이원화했 습니다. 위험 도메인의 지식이 완전히 개방된 Claude Mythos 5는 일반 상용 시장에 절대 공급되지 않으며, 국가 정 보기관 및 글로벌 최고 권위의 보안 컨소시엄에만 제공됩니다. 대신 이와 동일한 수준의 고차원 논리 추론 및 연산 아키 텍처를 공유하되 사이버 해킹과 생물학적 무기 제조 등 파괴적 위험 도메인에 철저한 필터링 장치를 심어둔 일반 상용 버전 ‘Claude Fable 5’를 시장에 출시했습니다.

    사용자가 Fable 5 인프라를 통해 시스템 작업을 수행할 때, 내부 분류기(Classifier)가 보안상 고위험 침투 쿼리나 바 이러스 분자 구조 모델링 쿼리를 감지하면 해당 태스크는 시스템 내부적으로 즉각 차단되며, 안전성이 철저히 검증된 이전 세대 모델인 Claude Opus 4.8 환경으로 자동 동적 라우팅(Routing)되어 우회 답변을 제공하게 됩니다. 이를 통해 일반 기업 고객들은 해킹 리스크 없이 Stripe 사와 같은 5,000만 줄 코드 마이그레이션이라는 극단적인 생산성 혁 신(Fable 5의 성능)만을 안전하게 취할 수 있게 된 것입니다.

    이러한 방어 체계를 전 세계 인프라스트럭처에 이식하기 위해 결성된 것이 바로 ‘프로젝트 글래스윙(Project Glasswing)’입니다. 초기에는 AWS, Microsoft, Apple, CrowdStrike 등 50여 개의 핵심 빅테크 및 보안 파트너사로 단출하게 시작했으나, 현재는 Cisco, Google, JPMorgan Chase, 리눅스 재단(Linux Foundation), NVIDIA, Palo Alto Networks 등으로 전격 확대되어 전 세계 소프트웨어 공급망 전체를 모니터링하는 거대 동맹체로 진화했습니다. 이 파트너사들은 Mythos Preview 아키텍처를 도입하여 자신들이 운영하는 운영체제(OS), 클라우드 하이퍼바이저, 거대 금융 결제망 전반을 실시간으로 스캔했습니다. 그 결과, 인간 엔지니어들이 수십 년간 놓쳤던 시스템 내부의 고위 험 및 치명적 취약점을 무려 10,000개 이상 발견하고 즉각적인 자동 패치를 완수해 냈습니다. 이는 글로벌 IT 생태계의 펀더멘탈 자체를 강화하는 거대한 기술적 방역 작업이었습니다.

    5. 거시 경제학적 관점의 자본 이동과 밸류체인 투자 전략

    자, 이제 기술의 내장을 모두 해부했으니, 우리 투자자들이 가장 목말라하는 ‘돈의 흐름’과 주식 시장의 판도 변화를 짚 어보겠습니다. Claude Mythos 5와 Fable 5의 등장은 테크 섹터 내에서 자본의 대규모 재분배(Capital Redistribution)를 강제하고 있습니다.

    🚨 단기 및 중장기 자산 배분 전략 (Asset Allocation)

    1) 단기 전략 (Time Horizon: 6~12개월) – ‘글래스윙 연합군’과 상용 보안 플랫폼 독점
    단기적으로 자본이 가장 빠르게 몰릴 곳은 명확합니다. 프로젝트 글래스윙의 핵심 수혜주이자, Mythos 5라는 독점적 무기를 자사 솔루션에 이식하여 B2B 과금 리더십을 확보한 대형 사이버 보안 플랫폼 기업들입니다. CrowdStrike와 Palo Alto Networks, Cisco가 그 최전선에 있습니다. 이들은 인공지능이 유발할 수 있는 새로운 차원의 제로데이 위 협을 역으로 Mythos를 통해 방어하는 ‘AI 기반 능동형 방어’ 시장을 독점하게 되며, 이는 직관적인 분기 실적 어닝 서 프라이즈와 평균판매단가(ARPU)의 상승으로 연결될 것입니다. 압축적인 비중 확대(Strong Buy) 구간입니다.

    2) 중장기 전략 (Time Horizon: 3~5년) – 비용 구조 혁신 기업과 인프라 제공자의 마진 스프레드 확대
    중장기적 관점에서는 구조적 이익률(Operating Margin)의 대변혁이 일어나는 대형 금융주와 빅테크 인프라에 주목 해야 합니다. JPMorgan Chase를 필두로 한 글로벌 대형 투자은행들은 매년 수조 원에 달하는 천문학적인 자금을 사 이버 해킹 방어와 금융 전산 레거시 시스템 유지보수에 투입해 왔습니다. Mythos 계층 및 Fable 5 에이전트의 자율 치 유 루프가 전산망에 안착하면, 이들의 고정비 성격의 IT 관리 비용은 극적으로 절감됩니다. 리스크 비용의 감소는 그대 로 주당순이익(EPS)의 영구적 상향으로 이어집니다.
    동시에 이 가공할 만한 모델을 구동하기 위한 인프라 레이어를 제공하는 빅테크 얼라이언스(NVIDIA, AWS, Microsoft, Alphabet)는 입력 $10 / 출력 $50라는 고마진 상업용 쿼리 매출이 누적되면서 플랫폼 독점력을 강화할 것입니다.

    죽어가는 포트폴리오의 경고: 레거시 IT 서비스 및 SI 업체의 몰락

    투자자로서 가장 냉정하게 솎아내야 할 섹터는 바로 해자(Moat)가 없는 단순 인건비 기반의 IT 아웃소싱 및 시스템 통합(SI) 기업들입니다. 전 세계 자본 시장에서 인도계 거대 IT 아웃소싱 대기업들이나 각국의 내수형 중소형 SI 업체들 은 ‘인간 엔지니어의 시간당 단가(Man-Hour)’를 기준으로 고용 마진을 남겨왔습니다. 대기업들의 낡은 소스코드를 새 버전으로 변환해 주거나, 단순 버그를 잡아주는 대규모 유지보수 계약이 이들의 주 수입원이었습니다.

    그러나 SWE-bench Pro 77.8%를 달성하고 Stripe의 5,000만 줄 코드를 하루 만에 마이그레이션하는 Fable 5의 시대가 도래했습니다. 대기업 고객사들은 더 이상 수백 명의 외주 개발자를 고용해 수개월 동안 시스템 전환 작업을 할 필 요가 없어졌습니다. 단 한 대의 하이엔드 AI 에이전트를 몇 시간 동안 구동하는 것이 훨씬 저렴하고 무결하기 때문입니 다. 기술적 원천 IP나 자체 거대 모델을 보유하지 못하고 단순 노동력 공급에 의존하던 중하위 SI 및 아웃소싱 기업들의 멀티플(Multiple)은 처참한 하향 조정을 겪게 될 것입니다. 지금 당장 포트폴리오 내에서 이들의 비중을 냉정히 축소 (Reduce)해야 합니다.

    6. 결론

    기술 시장의 본질은 변한 적이 없습니다. 그것은 바로 ‘생산성 의 한계를 깨뜨리는 자가 시장의 모든 부를 독식한다’는 멱법칙(Power Law)입니다.

    Claude Mythos의 등장은 단순히 인공지능이 똑똑해졌다는 단편적 사건이 아닙니다. 자본의 관점에서 이것은 AI 가 성비 전쟁이 벌어지는 하위 챗봇 시장과, 독점적 프리미엄 과금이 가능한 최상위 자율 행위자(Agentic Tier) 시장의 완벽한 분리선입니다. 투자자 여러분은 이제 단순히 ‘말 잘 듣는 비서’를 만드는 인공지능 기업에 투자하면 안 됩니다. 시스템 인프라를 스스로 지배하고 치유할 수 있는 ‘진짜 엔지니어 인공지능’을 소유한 기업, 그리고 그 인프라를 가장 빠 르게 수혜받아 자기 비즈니스의 리스크를 제로(0)로 수렴시킬 글로벌 인프라 독점 연합군에 자본을 집중하십시오. 그것 이 거대한 인공지능 패러다임 시프트의 한복판에서 자산의 가치를 영구히 증식시키는 유일한 전략입니다. 시장의 사계절을 이겨내는 지혜로운 투자를 응원합니다.

    관련 기사:

    https://n.news.naver.com/mnews/article/277/0005774321

    관련 자료 링크

    [2026.04.14 IT 리포트]“클로드 미토스: 앤트로픽의 최신 AI, 사이버 보안의 새로운 전환점”

  • [2026.06.10] ‘HBM의 아버지’ 김정호 교수가 던진 HBS·HBF·HBM 삼각편대 기술 분석과 인사이트

    차세대 AI 메모리 삼각편대(HBS, HBM, HBF) 아키텍처 및 글로벌 반도체 밸류체인 인포그래픽. 상단의 GPU/NPU 연산 코어를 중심으로 데이터 처리 속도와 용량에 따른 3차원 적층 메모리 계층 구조를 시각화하고 있음. 1단계인 HBS(High Bandwidth SRAM)는 수십 GB 용량의 초초고속 캐시 버퍼 역할을 하며 캐시 미스 페널티를 방지함. 2단계인 HBM(High Bandwidth Memory)은 수백 GB 용량의 주 연산 버퍼 및 가중치를 보관함. 3단계인 HBF(High Bandwidth Flash)는 멀티 테라바이트(TB) 급의 대용량으로 대규모 언어 모델(LLM)의 핵심인 KV 캐시 및 문맥 저장을 담당함. 왼쪽 측면에는 상단으로 갈수록 대역폭과 속도가 증가하고, 하단으로 갈수록 저장 용량이 커지는 지표가 표시됨. 중앙의 테이블 메트릭스는 각 메모리의 역할과 상용화 타임라인을 비교하고 있으며, HBS는 개념 단계, HBM은 상용화 단계, HBF는 2027~2028년 시장 진입 타임라인을 명시함. 하단의 글로벌 반도체 투자 밸류체인은 3단계로 연결됨. 1단계 초미세 SRAM 및 파운드리 IP는 TSMC와 삼성전자, 2단계 3D 적층 및 첨단 패키징(MR-MUF, TSV) 공정은 SK하이닉스와 삼성전자, 3단계 핵심 후공정 장비(TC 본더 및 고압 어닐링)는 한미반도체와 HPSP로 이어지는 투자 수혜 흐름도를 영문으로 정밀하게 도식화한 이미지.

    최근 KAIST의 김정호 교수님께서 제안하신 새로운 메모리 로드맵, 특히 세계 최초로 공개된 HBS(High Bandwidth SRAM)와 차세대 게임 체인저로 꼽히는 HBF(High Bandwidth Flash)는 단순히 “새로운 반도체가 나온다”는 수준의 뉴스가 아닙니다.

    이것은 인류가 반세기 동안 유지해 온 반도체 연산 아키텍처인 ‘폰 노이만 구조(Von Neumann Architecture)’의 한계, 즉 ‘메모리 벽(Memory Wall)’을 완전히 깨부수겠다는 선언입니다.

    투자자분들이라면 이 포스팅을 끝까지 정독하시고, 미래 반도체 패러다임 전쟁의 승자가 누구일지 힌트를 얻어가시기 바랍니다.

    👤 1. HBM의 개척자, 김정호 KAIST 교수는 누구인가?

    기술의 본질을 이해하려면 그 기술을 제안한 사람의 궤적을 봐야 합니다. 김정호 KAIST 교수는 단순한 학자가 아닙니다. 이론과 실무를 모두 겸비한, 대한민국 반도체 역사의 살아있는 산증인입니다.

    • 삼성전자 D램 수석연구원 출신: 현업에서 직접 메모리 칩이 구르고 데이터가 흐르는 실전 공정을 경험했습니다.
    • 1996년 KAIST 부임 이후 메모리 외길: 30년 가까이 초고속 패키징과 신호 무결성을 연구해 왔습니다.
    • ‘테라랩(Tera Lab)’의 업적: 현재 전 세계 AI 시장을 독점하고 있는 엔비디아 GPU의 필수재인 HBM(High Bandwidth Memory) 아키텍처 10여 개 중 상당수가 바로 이 테라랩의 연구 성과와 가이드라인에서 탄생했습니다.

    쉽게 말해, 2000년대 초반 업계 모두가 “비싸서 저걸 어디다 쓰냐”, “공정이 너무 복잡해 불가능하다”라고 고개를 저을 때, HBM의 개념적 기반을 닦고 SK하이닉스와 협력해 2013년 세계 최초 상용화의 기틀을 마련한 장본인입니다. 따라서 그가 던지는 “새로운 메모리 개념”은 단순한 학술적 아이디어가 아니라, 향후 10~20년 뒤 글로벌 빅테크 기업들이 천문학적인 돈을 쏟아부을 산업의 이정표(Milestone)로 봐야 합니다.

    🔬 2. 핵심 기술 심층 분석: HBM, HBF, 그리고 HBS 삼각편대

    AI 모델이 고도화될수록 연산 장치(GPU, NPU)의 속도보다 메모리가 데이터를 보내주는 속도가 느려 전체 시스템 성능이 저하되는 ‘메모리 벽(Memory Wall)’ 현상이 심화됩니다. 김정호 교수는 이를 극복하기 위해 기존 HBM을 넘어 HBF, HBS로 이어지는 거대한 3차원 적층 메모리 생태계를 제시했습니다. 각 기술의 본질적 메커니즘을 쪼개어 분석해 보겠습니다.

    ① HBM (High Bandwidth Memory): 현재의 왕좌와 신호 무결성의 전쟁

    HBM은 단순히 D램 칩을 수직으로 쌓아 올린 구조가 아닙니다. 물리적 한계에 부딪힌 데이터 전송 속도를 극복하기 위해 ‘도로의 개수(데이터 버스)’를 극단적으로 늘린 아키텍처입니다. 기존 일반 D램(DDR5 등)이 32개 또는 64개의 도로로 데이터를 주고받았다면, HBM은 1,024개(HBM3 및 HBM4 기준)의 촘촘한 버스를 활용합니다.

    이 구조를 가능하게 만드는 핵심 4대 요소는 다음과 같습니다.

    • TSV (실리콘 관통 전극): 머리카락 수십 분의 일 굵기로 D램 칩 내부를 수직으로 관통하는 수천 개의 미세한 구멍을 뚫어 전기를 통하게 하는 기술입니다. 와이어 본딩 방식에 비해 데이터 이동 거리를 줄이고 대역폭을 극대화합니다.
    • 인터포저 (Interposer): 미세한 회로를 품고 있는 실리콘 판대기입니다. 메인 기판 위에 인터포저를 올리고, 그 위에 GPU와 HBM을 수평으로 아주 가깝게 배치하여 초고속 신호를 중계합니다.
    • 로직 다이 (Logic Die / 베이스 다이): HBM 적층 스택의 맨 밑바닥에 위치하는 교통경찰입니다. 위층의 D램들로부터 들어오는 엄청난 데이터 흐름을 제어하고 GPU와 동기화시킵니다.
    • 적층 최적화 (SI/PI): 김정호 교수 연구실의 핵심 기여 분야입니다. 칩들이 너무 미세하고 조밀하게 붙어있다 보니, 수 기가헤르츠(GHz)로 구동할 때 전자기학적 잡음인 크로스토크(Crosstalk: 신호 간섭 현상)가 발생해 데이터가 깨집니다. 또한, 전력 공급 시 미세한 저항과 기생 커패시턴스로 인해 신호가 왜곡되는 현상이 일어납니다. 이를 시뮬레이션하고 잡음을 제어해 신호 무결성(Signal Integrity, SI)과 전력 무결성(Power Integrity, PI)을 확보하는 것이 HBM 수율의 핵심입니다.

    ② HBF (High Bandwidth Flash): 낸드플래시의 대역폭 혁명과 KV 캐시의 구원자

    ChatGPT와 같은 대규모 언어 모델(LLM)이 문맥을 이해하고 자연스러운 답변을 생성하려면, 이전에 주고받았던 대화 데이터와 변수들을 실시간으로 기억하고 있어야 합니다. 이를 ‘KV 캐시(Key-Value Cache)’라고 부릅니다.

    문제는 트랜스포머(Transformer) 기반 AI 모델의 파라미터가 커지고 문맥 창(Context Window)이 길어질수록 이 KV 캐시 용량이 기가바이트(GB) 단위를 넘어 테라바이트(TB) 급으로 폭증한다는 점입니다. 현재 최고 사양의 GPU에 들어가는 HBM 용량(96GB~141GB 수준)으로는 이 거대한 캐시 데이터를 모두 담지 못합니다. 캐시 메모리가 부족하면 GPU는 데이터를 하드디스크나 일반 SSD에서 가져와야 하므로 연산 속도가 처참하게 떨어집니다. 즉, GPU 성능이 아무리 좋아도 메모리 용량 부족으로 노는 현상이 발생합니다.

    이때 구원투수로 등장하는 것이 바로 HBF(High Bandwidth Flash)입니다.

    • 구조적 특징: HBM의 적층 메커니즘을 낸드플래시(NAND Flash)에 적용하는 것입니다. 낸드는 D램보다 직접도가 10배 이상 높아 대용량 구현에 압도적으로 유리하며 가격도 저렴합니다. 낸드를 TSV로 묶고 초고속 인터페이스를 결합해 대역폭을 넓히면, “HBM보다는 느리지만 일반 SSD보다 압도적으로 빠르며, 용량은 HBM의 10배 이상인 거대한 버퍼 메모리”가 탄생합니다.
    • 치명적인 과제 – 쓰기 수명(Endurance): 낸드플래시는 셀(Cell) 내부에 전자를 가두거나 빼내는 방식(Floating Gate 또는 Charge Trap)을 사용합니다. 데이터를 쓰고 지울 때마다 절연체 역할을 하는 산화막이 미세하게 손상됩니다. AI 추론 과정에서는 매 순간 KV 캐시가 갱신(쓰기 작업)되므로, 일반적인 낸드 공정으로는 몇 달 만에 칩이 수명을 다해 죽어버릴 수 있습니다.
    • 해결 책: 이를 극복하기 위해 쓰기 수명이 상대적으로 매우 긴 SLC(Single Level Cell) 캐싱 레이어를 융합하거나, 데이터 분산 저장 효율을 극대화한 고도화된 웨어 레벨링(Wear Leveling) 컨트롤러 아키텍처 기술이 HBF의 성패를 가를 절대적 열쇠가 될 것입니다.
    • 상용화 타임라인: 김정호 교수는 2026년 현재 고성능 샘플 공급이 시작되어, 2027~2028년에는 엔비디아나 AMD의 차세대 GPU 인프라에 HBF가 본격 탑재될 것으로 전망합니다. 궁극적으로 2030년대 초반에는 HBM과 HBF가 하나의 패키지 안에서 결합한 하이브리드 제품이 등장하고, 추론 중심 시장이 폭발하는 2038년경에는 HBF의 시장 규모가 HBM을 추월할 것이라는 충격적인 예측을 내놓았습니다.

    ③ HBS (High Bandwidth SRAM): 미세화의 한계를 깨는 세계 최초의 초초고속 아키텍처

    김정호 교수가 이번 인터뷰를 통해 최초로 외부에 공개한 개념인 HBS(High Bandwidth SRAM)는 반도체 엔지니어들에게 전율을 일으키는 아키텍처입니다.

    SRAM(Static RAM)은 전류만 공급되면 데이터가 유지되는 플립플롭 구조(통상 6개의 트랜지스터로 1비트 구성)로, 전하를 충전하는 방식이라 주기적으로 리프레시(Refresh)를 해줘야 하는 D램과 다릅니다. 지연 시간(Latency)이 나노초(ns) 미만으로 반도체 중에서 가장 빠르기 때문에 CPU와 GPU 내부의 핵심 캐시(L1, L2, L3 캐시)로 사용됩니다.

    하지만 큰 문제가 있습니다. ‘SRAM 스케일링 저하(Scaling Out)’ 현상입니다.

    반도체 미세 공정이 3나노, 2나노 이하 초미세 영역으로 진입하면서 연산 트랜지스터의 크기는 극적으로 줄어들고 있지만, SRAM 셀의 크기는 물리적 전력 누설과 간섭 문제로 인해 거의 줄어들지 않고 있습니다. 이 때문에 온칩(On-chip, 프로세서 다이 내부)에 대용량 SRAM을 넣으려고 하면 GPU 전체 면적이 너무 커져 생산 수율이 박살 나고 단가가 천문학적으로 치솟습니다. 엔비디아의 블랙웰(Blackwell) 같은 칩 내부 구조를 보면, 연산 장치만큼이나 넓은 면적을 SRAM 캐시가 차지하고 있는 이유가 바로 이 때문입니다.

    김정호 교수가 제시한 돌파구는 단순 명쾌하면서도 파괴적입니다. “안 줄어들면, 밖으로 빼서 위로 쌓는다”는 것입니다.

    • 메커니즘: 프로세서 다이 내부에 구겨 넣던 SRAM 캐시를 과감히 분리하여, HBM의 검증된 3D TSV 적층 기술을 통해 밖에서 수직으로 쌓아 올립니다. 이를 초고속 인터포저 위에서 GPU 코어와 동기화시키는 구조가 바로 HBS입니다.
    • 기대 효과: SRAM의 낮은 구동 전압과 극도의 스위칭 속도를 활용해 TSV 인터페이스를 극한으로 가속하면, HBM을 가볍게 짓밟는 수 테라바이트($\text{TB/s}$) 수준의 울트라 대역폭을 확보할 수 있습니다. 면적 제약으로 수백 메가바이트(MB) 수준에 갇혀있던 온칩 캐시 용량을 수십 기가바이트(GB) 급의 ‘초대형 하이퍼 캐시(Hyper Cache)’로 확장할 수 있게 됩니다.
    • 캐시 미스 페널티(Cache Miss Penalty)의 소멸: 연산 코어가 데이터를 찾을 때 내부 캐시에 없으면 외부 D램(HBM) 영역으로 나가야 하는데, 이때 막대한 시간 지연인 캐시 미스 페널티가 발생합니다. HBS는 코어 바로 옆에서 기가바이트급의 초고속 완충 지대 역할을 수행하여 연산 유닛(ALU)의 가동률을 100%에 가깝게 유지해 줍니다.

    🧠 3. 미래 AI 연산 시스템 메모리 계층도 (HBS-HBM-HBF 삼각편대)

    HBS와 HBF가 상용화되면 미래의 AI 데이터센터 및 추론 가속기는 완벽하게 재편된 4단계의 메모리 하이러키(Hierarchy) 구조를 가지게 됩니다. 데이터의 흐름과 역할 분담을 직관적으로 도식화해 보겠습니다.

    🔄 실제 AI 추론 연산 시 데이터 흐름 시나리오

    1. HBF (낸드 적층): 거대한 초거대 AI 모델의 전체 가중치(Weight) 파라미터와 전 세계 수만 명의 사용자가 유발하는 대규모 KV 캐시 데이터를 테라바이트 단위로 대량 저장해 둡니다.
    2. HBM (DRAM 적층): 현재 연산 사이클에 당장 필요한 활성화 함수 데이터와 일부 레이어의 가중치 데이터를 HBF로부터 고속으로 퍼 올려 연산 대기 상태를 만듭니다.
    3. HBS (SRAM 적층): GPU 코어가 수 나노초(ns) 내에 처리해야 하는 핵심 변수 및 반복 재사용 데이터들을 HBM에서 아주 미세하게 쪼개어 실시간으로 받아 가며 연산 병목을 원천 차단합니다.

    🚀 4. AI 인공위성과 우주 엣지컴퓨팅 비전

    김정호 교수의 로드맵 중 가장 미래지향적이면서 스페이스X 일론 머스크의 비전과 맞닿아 있는 부분이 바로 ‘AI 인공위성(우주 마이크로 데이터센터)’ 프로젝트입니다.

    현재 위성 기술은 단순히 우주에서 고해상도 지형 사진이나 데이터를 촬영하여 지상국으로 원시 데이터(Raw Data)를 전송하는 수준에 머물러 있습니다. 하지만 우주와 지상국 간의 통신은 대역폭이 극도로 제한적이며 레이턴시(지연 시간)가 길어, 수 테라바이트의 데이터를 지상으로 다 보내 분석하는 것은 불가능에 가깝습니다.

    🌌 우주 환경의 극한 조건과 해결책

    위성 내부에서 스스로 판단하고 정보를 처리(Edge Computing)하여 최종 결론만 지구로 쏴주는 시스템이 필수적입니다. 하지만 우주 환경은 지상과 완전히 다릅니다.

    • 비트 플립(Bit Flip) 현상: 태양풍이나 우주 방사선(Cosmic Ray)으로 인해 반도체 내부의 데이터 전하가 튀어 $0$이 $1$로, $1$이 $0$으로 바뀌는 소프트 오류가 빈번합니다.
    • 제한된 전력(Power Constraint): 위성은 태양광 패널로만 에너지를 자급자족해야 하므로 전력 소모를 극한으로 낮춰야 합니다.

    김 교수가 구상하는 세계 최초의 AI 인공위성은 저전력 구조의 여러 XPU(다양한 프로세싱 유닛)와 고대역폭·저전력 특성의 HBM을 초고밀도로 클러스터링(Clustering)하는 아키텍처입니다. 지상국의 제어 명령 없이도 위성 스스로 인공지능 연산을 돌려 데이터 처리 경로를 최적화하고 에너지를 관리하는 구조입니다.

    일론 머스크가 추진하는 ‘우주 데이터센터용 위성 100만 개 발사’ 계획의 핵심 인프라가 될 수 있는 기술이며, 한국이 HBM 후공정에서 다져놓은 노하우를 방산 및 우주 항공 분야로 전이할 수 있는 초대형 블루오션 시장입니다.

    📊 5. 글로벌 반도체 핵심 기업 투자 분석 & 밸류체인 역학 관계

    이 거대한 기술 변화의 시나리오에서 어떤 기업들이 막대한 부를 거머쥐고, 어떤 기업들이 위기를 맞이할까요? 엔지니어의 사실 기반 분석과 함께 투자 매력도를 낱낱이 파헤쳐 보겠습니다.

    🇰🇷 SK하이닉스 (000660): 패키징 장인의 선제 타격과 이종 집적 동맹

    • 엔지니어적 시각: SK하이닉스가 HBM 시장에서 엔비디아를 사로잡으며 판정승을 거둔 일등 공신은 MR-MUF(매스 리플로우-몰디드 언더필) 공정 기술입니다. 칩을 쌓아 올린 후 칩 사이의 미세한 틈을 액체 형태의 보호재로 채워 열 방출 효율을 높이고 신호 잡음을 잡았습니다. 액체 방열재 제어 노하우와 3D TSV 정렬 기술은 타사 대비 확실한 우위에 있습니다.
    • HBF 및 HBS 전략: SK하이닉스는 낸드플래시 원천 기술의 강자인 샌디스크(웨스턴디지털)와 HBF 규격 표준화를 위한 MOU를 선제 체결했습니다. 자신들의 ‘칩을 적층하고 신호를 정렬하는 패키징 노하우’에 샌디스크의 ‘엔터프라이즈급 고성능 낸드 셀 기술’을 접목하여 2027년 최초 양산하겠다는 영리한 전략입니다. 파운드리 라인이 약하다는 한계는 TSMC의 초미세 공정을 활용한 ‘이종 집적(Heterogeneous Integration) 패키징 동맹’으로 돌파할 수 있습니다.
    • 투자 매력도: 최우선 주목 (★★★★★)
    • 주요 리스크: 메모리 업황 사이클에 따른 이익 변동성, HBM 시장 경쟁 심화로 인한 단가 인하 압박.

    🇰🇷 삼성전자 (005930): 인프라는 완벽, HBS 시대의 최종 병기이자 잠재 최강자

    • 엔지니어적 시각: 삼성전자의 무서움은 메모리(D램/낸드) 설계 및 제조, 파운드리(위탁생산), 그리고 AVP(첨단 패키징) 사업부까지 한 지붕 아래 모두 보유한 지구상 유일한 종합 반도체 기업(IDM)이라는 점입니다. 미래의 HBM4부터는 맨 밑바닥 ‘로직 다이’를 파운드리 초미세 공정(4nm/3nm)으로 제작해야 합니다. TSMC 외주에 의존해야 하는 경쟁사들과 달리 삼성은 완벽한 수직계열화 인프라를 갖고 있습니다.
    • HBS의 치트키: 특히 파운드리 기술이 필수가 되는 HBS(SRAM 적층) 영역에서는 삼성의 가치가 폭발합니다. 고집적 SRAM은 3나노 이하 GAA(Gate-All-Around) 공정 역량이 필수적인데, 삼성은 이를 세계 최초로 상용화한 경험이 있습니다. SRAM 셀 제조부터 TSV 적층, 패키징까지 하나의 ‘턴키(Turn-key) 서비스’로 엔비디아나 AMD에 제공할 수 있는 독점적 잠재력을 가집니다. 최근 전영현 DS부문 부회장이 기술 연구원들을 이끌고 김정호 교수를 주기적으로 방문해 자문을 구하는 행보는 과거의 수율 실패를 인정하고 기초 체력(SI/PI 설계 설계 자산)을 다져 백 투 더 베이직(Back to the basic)하겠다는 강력한 부활의 시그널입니다.
    • 투자 매력도: 저평가 매력 및 장기 수혜 (★★★★☆)
    • 주요 리스크: 부서 간 유기적 융합과 실전 공정 수율 확보(실행력)의 검증 필요.

    🇺🇸 샌디스크 (웨스턴디지털 분사 법인): 낸드 원천 기술과 데이터센터의 키플레이어

    • 엔지니어적 시각: 샌디스크는 일본의 키옥시아(구 도시바)와 함께 낸드플래시의 원천 특허와 핵심 생산 공장(Yokkaichi Fab)을 공유해 온 낸드의 명가입니다. 최근 AI 서버용 고용량 엔터프라이즈 SSD(eSSD) 수요 폭발로 데이터센터향 매출이 전 분기 대비 233%나 폭증하며 펀더멘털을 증명했습니다.
    • HBF에서의 역할: 이들은 낸드 셀 자체의 물리적 한계인 ‘쓰기 수명 수명(Endurance)’을 칩 제어 레벨에서 극복할 수 있는 고성능 컨트롤러 설계 자산을 보유하고 있습니다. SK하이닉스와의 규격 표준화 주도를 통해 2027년 1분기 최초 출하를 목표로 속도를 내고 있습니다. 다만, 메모리를 초고속 인터포저 위에 얹어 고주파수 환경에서 신호를 정렬하는 후공정 경험은 부족하여 한국 기업들과의 협력이 절대적으로 필요합니다.
    • 투자 매력도: 성장 기대주 (★★★★☆)
    • 주요 리스크: 웨스턴디지털에서 분사한 지 얼마 안 된 신규 상장사로서 독립 기업으로서의 장기 트랙레코드(실적 신뢰성)가 짧음.

    🇹🇼 TSMC: SRAM 초미세 공정의 절대 권력자

    • 엔지니어적 시각: HBS가 상용화되면 수혜를 입을 수밖에 없는 파운드리 절대 강자입니다. 3나노 및 2나노 공정에서 고집적 SRAM 셀을 가장 안정적인 수율로 뽑아낼 수 있는 능력을 갖췄습니다. 자체 3D 패키징 플랫폼인 SoIC 기술을 고도화하여 엔비디아의 차세대 가속기 칩 바로 옆에 HBS를 다이렉트로 붙여주는 생태계를 주도할 가능성이 큽니다.
    • 투자 매력도: 안정적 패권 유지 (★★★★☆)

    🛠️ 후공정 장비 생태계의 영속적 승자: 한미반도체 & HPSP

    메모리가 D램(HBM)이든, 낸드(HBF)든, SRAM(HBS)이든 관계없이 “위로 똑바로 정밀하게 쌓고, 결함을 치료해야 한다”는 후공정 대원칙은 변하지 않습니다. 적층 메모리의 종류가 3형제로 늘어난다는 것은 이들 장비 기업에 시장 규모가 복리로 커진다는 뜻입니다.

    • 한미반도체 (042700): 칩과 칩을 초정밀로 정렬하고 순간적인 열과 압력으로 접합하는 듀얼 TC 본더(Dual TC Bonder) 기술력은 독보적입니다. HBF와 HBS 적층 라인이 증설될 때마다 수주 모멘텀이 배가됩니다.
    • HPSP (403870): 초미세 공정으로 만든 SRAM(HBS) 및 D램 셀은 계면 결함으로 인한 전류 누설이 심합니다. 이를 고압 수소 가스를 통해 저온에서 치유해 주는 고압 수소 어닐링(Annealing) 장비는 초미세 적층 시대의 필수 독점재입니다.

    💡 6. 투자 의견 및 핵심 요약 테이블

    기업명현재 시장 포지션미래 기술 수혜도 (HBF/HBS)핵심 투자 매력주요 리스크 요인
    SK하이닉스HBM 시장 현재 1위★★★★★ (HBF 표준화 선도)MR-MUF 기반 검증된 패키징 기술, 샌디스크 연합단기 밸류에이션 부담, 메모리 사이클 리스크
    삼성전자HBM 추격 및 낸드 1위★★★★☆ (HBS 턴키 잠재력 최고)메모리+파운드리+AVP 완벽한 수직계열화 인프라공정 수율 안정화 속도, 실행력 검증 필요
    샌디스크엔터프라이즈 eSSD 강자★★★★☆ (HBF 핵심 파트너)낸드 원천 기술 및 고성능 컨트롤러 역량짧은 독립 상용화 트랙레코드, 단독 패키징 불가
    TSMC글로벌 파운드리 1위★★★★☆ (SRAM 공정 독점력)3나노/2나노 고집적 SRAM 제조의 독점적 수율지오폴리틱스(지정학적) 리스크, 높은 주가 단가
    한미반도체후공정 장비 대장주★★★★★ (모든 적층 메모리 수혜)TC 본더의 압도적 시장 지배력 및 장비 확장성글로벌 설비투자(CAPEX) 사이클 둔화 리스크

    ⚠️ 투자 유의사항: 반도체 섹터는 글로벌 매크로 경기 및 빅테크 기업들의 인프라 투자(CAPEX) 사이클에 매우 민감하게 반응합니다. 특히 HBF와 HBS는 현재 프로토타입 개발 및 개념 공개 단계이므로 상용화 양산까지는 타임라인의 변동성이 존재합니다. 본 포스팅은 기술적 분석과 정보 제공을 목적으로 하며, 특정 종목에 대한 매수/매도 추천이 아닙니다. 모든 투자의 책임은 본인에게 있습니다.

    🔮 7. 결론: 패키징 전쟁의 서막, 매크로 투자자가 가야 할 길

    무어의 법칙(Moore’s Law: 2년마다 반도체 집적도가 2배씩 증가한다는 법칙)이 물리적, 경제적 한계로 종말을 고하고 있는 2026년 현재, 반도체 산업의 핵심 승부처는 더 이상 “칩 내부를 얼마나 미세하게 깎느냐”가 아닙니다.

    이제는 “따로 만든 서로 다른 기능의 칩들을 어떻게 3차원으로 연결하고(TSV), 어떻게 열을 방출하며(MR-MUF/어드밴스드 패키징), 어떻게 전기적 잡음을 제어하여(SI/PI) 하나의 거대한 칩처럼 돌릴 것인가”의 ‘패키징(Packaging) 전쟁’입니다.

    김정호 교수가 제시한 HBS-HBM-HBF의 삼각편대 로드맵은 이러한 패러다임 변화를 완벽하게 관통하고 있습니다. 한국의 반도체 기업들이 HBM 시장에서 축적한 적층 기술과 노이즈 제어 인프라는 향후 개화할 HBF와 HBS 시장에서도 강력한 진입장벽이자 거대한 해자(Moat)로 작용할 것입니다.

    단기적인 주가의 출렁임과 분기 실적에 연연하기보다는, 어떤 기업이 미래의 HBF 규격 표준을 선점하는지, 그리고 삼성전자의 파운드리-패키징 턴키 전략과 SK하이닉스의 이종 집적 동맹 중 어느 쪽이 빅테크 기업들의 선택을 먼저 받아 실물 프로토타입을 찍어내는지 그 궤적을 추적하는 것이 반도체 섹터 투자에서 승리하는 가장 확실한 나침반이 될 것입니다.

    관련 기사:

    https://n.news.naver.com/mnews/article/015/0005296860

  • [2026.06.09] 현대자동차그룹 새만금 ‘AI 밸리’ 대전환의 서막: 기술적 아키텍처와 투자자 관점의 냉철한 해부

    현대자동차그룹과 새만금 AI 벨리에 대한 인포그래픽 인포그래픽 마스터플랜 핵심 구성 요소 (Key Elements) 중앙 AI 밸리 아키텍처 (Central AI Valley Architecture): 보고서의 핵심인 'AI 데이터센터(GPU 5만 장급)'와 엔비디아 가속기 칩셋(MLB 기판 포함)을 중앙에 배치하고 전력 에너지 흐름의 중추로 표현했습니다. 데이터센터에서 로보틱스 클러스터와 AI 수소 시티로 이어지는 초고속 데이터 펌프 라인을 시각화했습니다. 분야별 주요 투자 배분 및 상세 내용 (Investment Breakdown & Sectors): ROBOTICS (4%): 보스턴 다이내믹스 기술이 적용된 제조 공정과 피지컬 AI(아이작/옴니버스 디지털 트윈) 시뮬레이션을 도식화했습니다. SOLAR & HYDROGEN (14%+11%): GW급 태양광 발전소와 200MW 수전해 플랜트, 그리고 마이크로그리드 전력 제어 시스템(EMS)을 연결하여 '에너지 지산지소(地産地消)' 아키텍처를 명확히 표현했습니다. AI HYDROGEN CITY (4%): 수소 트램, 수소 버스 등 모빌리티 소비처를 포함한 스마트 수변도시 마스터플랜을 시각화했습니다. 시기별 로드맵 (Execution Timeline): 2026년 착공부터 2028년 수소 플랜트 가동, 2029년 완전 상용화까지의 핵심 마일스톤을 타임라인 형태로 정리했습니다. 밸류체인 수혜주 및 리스크 관리 (Supply Chain & Executive Risks): 보고서에 언급된 핵심 소부장 기업들(현대건설, 현대모비스, HD현대일렉트릭, 이수페타시스, LS전선, 상아프론테크 등)을 에너지/건설, 부품/소재 분야로 나누어 길목에 배치했습니다. 애널리스트 시각에서 정리된 'NVIDIA 협력 수준', '수소 경제성 패리티' 등 핵심 리스크 체크포인트를 별도 섹션으로 정리했습니다.

    현대자동차그룹이 발표한 전북 새만금 프로젝트는 가슴이 웅장해지는 거대한 설계도입니다. 현대차그룹은 전북 새만금 일대에 무려 9조 원 규모의 AI·로보틱스·수소·태양광 복합 거점(이른바 ‘AI 밸리’)을 조성하고, 글로벌 AI 컴퓨팅의 절대 강자인 엔비디아(NVIDIA)와의 기술 동맹을 통해 AI 데이터센터·AI 팩토리·자율주행·로봇 실증 인프라를 구축하겠다는 계획을 천명했습니다.

    이 투자는 단순히 대기업이 흔하게 진행하는 “공장 증설에 돈을 많이 쓴다”는 단편적인 차원을 완전히 초월합니다. 컴퓨팅(엔비디아) + 제조·물류(현대차/보스턴 다이내믹스) + 에너지(그린수소/태양광)라는 세 가지 이종(異種) 산업 영역을 단 하나의 닫힌 계(Closed-loop) 생태계로 묶어내는 인프라적 정교함이 핵심입니다.

    본 리포트에서는 이 프로젝트의 아키텍처 구조를 현장 엔지니어의 날카로운 시각으로 뜯어보고, 주식시장과 증권가 브리핑룸의 마이크를 끈 뒤 오직 ‘돈과 리스크’의 시각으로만 바라본 투자 전략 및 핵심 수혜주(계열사 및 숨겨진 알짜 독립 소부장 기업)까지 압도적인 깊이로 정리해 드리겠습니다.

    1. 프로젝트의 거대한 설계도: 개요 및 추진 구조

    본 프로젝트는 전라북도 군산시 새만금 일대의 약 112만 4,000㎡(약 34만 평) 부지에 총 9조 원의 사업비를 투입하여 미래 핵심 첨단 산업들을 집약시키는 복합 클러스터 사업입니다. 2026년부터 본격적으로 추진되는 이 거대한 여정은 현대차그룹 정의선 회장과 엔비디아 젠슨 황 CEO의 기술 협의를 바탕으로 강력한 글로벌 추진력을 얻고 있습니다.

    새만금 AI 밸리 기본 구조 개요

    • 위치 및 부지 규모: 전라북도 군산시 새만금 일대, 약 112만 4,000㎡ (약 34만 평)
    • 총 투자 금액: 한화 9조 원
    • 핵심 추진 분야: AI 데이터센터, 로보틱스 제조 및 부품 클러스터, 수전해 플랜트, GW급 태양광 발전, AI 수소 시티
    • 사업 본격화 시점: 2026년 본격 추진 (단계별 착공 및 가동 로드맵 수립 완료)
    • 주요 파트너십: 엔비디아(NVIDIA), 전북특별자치도, 전북연구원 및 정부 관계 부처

    이 대규모 프로젝트는 크게 세 가지 핵심 축으로 구동됩니다. 첫째는 엔비디아의 최신 하드웨어 아키텍처가 이식될 AI·데이터센터·AI 밸리이며, 둘째는 가상 환경 시뮬레이션을 통해 피지컬 AI를 구현할 로보틱스·자율주행 인프라입니다. 마지막 셋째는 이 거대한 컴퓨팅 자원과 도시를 탄소 중립으로 구동할 수소·태양광 기반의 AI 수소 시티입니다.

    2. 🔧 PART 1. 엔지니어 시각의 3대 기술 심층 분석

    30년 동안 하드웨어 칩셋 설계부터 분산 아키텍처 소프트웨어까지 다 뜯어본 엔지니어의 시각으로 이 프로젝트의 내부 레이어를 분석해 보면, 현대차가 마주한 과제와 혁신의 본질이 명확히 보입니다.

    2.1 AI 데이터센터 아키텍처 (투자액: 5조 8,000억 원 — 전체의 64%)

    새만금 프로젝트의 실질적인 두뇌이자 전체 예산의 과반 이상을 차지하는 핵심이 바로 AI 데이터센터입니다. 이곳에는 엔비디아의 최신 가속기 아키텍처(예: 블랙웰 계열)를 기반으로 한 GPU 5만 장급 연산 능력을 갖춘 초대형 컴퓨팅 인프라가 단계적으로 조성됩니다. 이는 자율주행 고도화, 로봇 제어 알고리즘 최적화, SDV(소프트웨어 중심 차량)의 핵심 OS 학습에 필요한 대규모 데이터를 처리하는 중추 역할을 수행합니다.

    기술 구조의 본질은 데이터 선순환 체계(Data Flywheel)에 있습니다. 현대차그룹의 전 세계 글로벌 제조 현장, 물류 인프라, 그리고 도로 위를 달리는 커넥티드 카에서 수집되는 페타바이트(PB)급 현장 데이터를 실시간으로 새만금 데이터센터로 펌핑하여 백본 모델을 재학습시키고, 이를 다시 무선 업데이트(OTA) 형태로 제품과 서비스에 반영하는 구조입니다.

    엔지니어링 관점에서 데이터센터 설계의 핵심은 이제 연산 능력을 넘어 전력 공급과 발열 제어(Cooling) 기술로 이동했습니다. 엔비디아 GPU 5만 장 규모라면 전력 소모량이 수백 메가와트($MW$)에 달합니다. 기존의 공랭식(에어컨) 냉각 방식으로는 GPU 5만 장의 밀집 열량을 감당할 수 없습니다. 따라서 새만금의 풍부한 수자원 인프라를 활용한 친환경 수냉식(Liquid Cooling) 냉각 인프라 공학이 대거 도입될 예정입니다. 이는 전력 효율 지수(PUE)를 극단적으로 낮추는 핵심 기술이 될 것입니다.

    2.2 로봇 제조 및 부품 클러스터와 피지컬 AI (투자액: 4,000억 원)

    새만금 부지에는 연간 3만 대 규모의 로봇 완성품 생산 및 부품 공급 기능을 갖춘 제조 거점이 조성됩니다. 현대차는 단순히 자사 로봇만을 생산하는 것을 넘어, 국내 중소 로봇 기업들의 제품을 위탁 생산(Foundry)하는 에코시스템까지 고려하고 있습니다. 이를 통해 모터, 감속기, 센서 등 핵심 부품의 국산화 생태계를 구축합니다.

    엔지니어링 관점에서 가장 흥미로운 부분은 엔비디아의 시뮬레이션 플랫폼인 아이작(Isaac) 및 옴니버스(Omniverse)의 결합입니다. 로봇이 현실의 복잡한 제조 공장이나 물류 창고에 투입되기 전, 가상의 디지털 트윈 공간에서 수백만 번의 물리 역학 시뮬레이션을 거쳐 강화학습을 선행 완료하는 피지컬 AI(Physical AI) 기술이 적용됩니다. 하드웨어의 한계를 소프트웨어 시뮬레이션으로 극복하는 지점입니다.

    2.3 수소·태양광 연계 마이크로그리드와 AI 수소 시티

    태양광 발전은 낮에만 전력을 생산하지만, AI 데이터센터와 로봇 공장은 24시간 중단 없이 돌아가야 합니다. 이 치명적인 미스매치를 해결하기 위해 현대차는 수소-태양광 연계 마이크로그리드 제어 기술을 도입합니다.

    • GW급 태양광 발전 (1조 3,000억 원): 2035년까지 단계적으로 기가와트(GW) 규모의 태양광 포트폴리오를 확보하여 데이터센터의 주요 전력원으로 삼습니다.
    • 200MW 수전해 플랜트 (1조 원): 낮 시간에 발생하는 태양광의 잉여 전력을 ESS에만 담는 것이 아니라, PEM(고분자전해질) 수전해기를 돌려 수소 형태로 분자 저장(Molecular Storage)을 해둡니다.
    • 에너지 관리 시스템(EMS) 오케스트레이터: 날씨 변동에 따른 태양광 발전량 예측 모형과 데이터센터의 실시간 컴퓨팅 부하 패턴을 AI 알고리즘으로 동기화하여, 밀리초(ms) 단위로 전력 분산과 수소 전환을 스케줄링하는 하이테크 소프트웨어 제어가 핵심입니다.

    3. 📈 PART 2. 투자자 관점의 냉철한 해부

    ‘거품’을 걷어내고 ‘돈과 리스크’의 관점으로만 분석해 보겠습니다.

    3.1 자본 지출(CAPEX) 배분과 전략적 포지셔닝

    새만금에 투자되는 9조 원은 현대자동차그룹이 공표한 국내 중장기 투자 계획(125조 2,000억 원)의 약 7.2%에 달하는 집중 투자입니다. 투자의 우선순위를 보면 그룹이 가고자 하는 방향이 명확히 드러납니다.

    추진 분야투자 금액비중(%)시장 및 투자자 관점의 의미
    AI 데이터센터5조 8,000억 원64%인프라의 핵심, 플랫폼 기업으로의 리레이팅 명분
    태양광 발전1조 3,000억 원14%RE100 달성 및 데이터센터 고정 전력비 절감
    수전해 플랜트1조 원11%그린수소 상용화 및 수소 밸류체인 주도권 선점
    로봇 클러스터4,000억 원4%보스턴 다이내믹스 기술 상업화 및 팩토리 자동화
    AI 수소 시티4,000억 원4%스마트 수변도시 내 자율주행 모빌리티 실증 및 매출화

    이 투자는 현대차그룹의 밸류에이션 리레이팅(Valuation Rerating) 주가 재평가 모멘텀입니다. 시장은 현대차를 단순 완성차 제조사(PER 5~6배)의 굴레에 가두어 두었으나, 본 프로젝트를 통해 테슬라와 같은 ‘AI·로보틱스·에너지 플랫폼 기업’으로 주가 배수를 멀티플 업그레이드할 수 있는 강력한 명분을 쥐게 되었습니다. 엔비디아의 젠슨 황 CEO가 공식 석상에서 현대차의 대규모 제조 역량과 피지컬 AI의 결합 가능성을 극찬한 것 자체가 자본시장에는 매우 강력한 신호(Signal)입니다.

    3.2 투자자가 주목해야 할 4대 구조적 리스크

    장기 투자를 고려한다면 장밋빛 미래 뒤에 숨겨진 불확실성 지표들을 분기별 IR 자료를 통해 추적해야 합니다.

    1. 엔비디아의 실질적 확약(SLA) 수준: 현재 엔비디아의 입장은 전략적 제휴 및 기꺼이 검토하겠다는 단계입니다. 향후 자본을 직접 섞는 지분 투자나 ‘GPU 우선 공급 확약’에 구체적으로 도장을 찍는지를 확인해야 합니다. 칩 수급이 꼬이면 전체 로드맵이 지연될 수 있습니다.
    2. 그린수소 경제성 패리티(Parity) 달성 시점: 그린수소 생산 단가가 글로벌 가이드라인인 1kg당 2~3달러 수준으로 떨어지기 전까지는 초기 운영 비용이 재무제표 상 비용 부담으로 작용할 수 있습니다. 정부 보조금이 끝나는 시점 전 자립이 관건입니다.
    3. 로봇 클러스터의 외부 엔드 유저(수요처) 확보: 연 3만 대 로봇을 초기에는 현대차 그룹 캡티브(Captive) 채널이 흡수하겠지만, 글로벌 물류·제조 기업으로의 외부 판매가 터져주는 시점을 데이터로 증명해야 합니다.
    4. 단기 CAPEX 부담에 따른 주주환원 노이즈: 대규모 자본 지출 기간과 글로벌 완성차 양산 피크아웃 구간이 겹칠 경우, 주주환원(배당, 자사주) 확대를 원하는 기관들의 단기 원성이 주가 변동성을 키울 수 있습니다.

    4. 🎯 현대차그룹 밸류체인 내 핵심 수혜주 분석

    거대한 인프라가 깔릴 때 노련한 투자자는 주인공뿐만 아니라, 그 생태계의 ‘길목’을 지키며 가장 확실하게 수주 잔고를 채울 핵심 밸류체인 기업에 분산 베팅합니다. 그룹 내 계열사 대장주들을 분석해 드립니다.

    4.1 현대건설 (000720) — “첫 삽을 뜨는 자가 돈을 가장 먼저 번다”

    단기 관점(2026~2027년)에서 가장 확실한 수혜를 입을 종목입니다. 9조 원의 CAPEX 중 대규모 부지 조성, GPU 5만 장급 데이터센터 건립 시공, GW급 태양광 플랜트 및 200MW 수전해 플랜트 공사의 하드웨어 시공을 현대건설이 도맡아 수행할 가능성이 압도적으로 높습니다. 그룹사 캡티브 수주 확대로 주택 경기 둔화를 완벽히 방어할 펀더멘털을 확보하게 됩니다.

    4.2 현대모비스 (012330) — “로보틱스 하드웨어의 심장과 근육”

    중장기 관점(2028년 이후)의 핵심 대장주입니다. 보스턴 다이내믹스의 로봇 하드웨어 모듈과 자율주행 모빌리티의 핵심 구동계인 액추에이터(Actuator), 제어용 센서 시스템의 대량 양산 체제는 현대모비스의 공장에 깔릴 수밖에 없습니다. 로봇이 현대차그룹의 실질적 이익원으로 잡히는 구간에서 가장 가파른 영업이익 레버리지를 일으킬 기업입니다.

    4.3 HD현대일렉트릭 (267260) / 효성중공업 (298040) — “전력망의 독점적 지배자”

    초고성능 데이터센터 구동을 위한 대규모 전력 제어에는 초고압 변압기와 변전 인프라(마이크로그리드)가 필수적입니다. 글로벌 전력기기 사이클의 대장주들인 이들은 새만금의 분산 전력망 아키텍처 구축 과정에서 계통 연계 인프라의 독점적 공급처로 참여하여 견고한 수주를 올릴 것입니다.

    4.4 현대로템 (064350) — “수소 에코시스템의 최종 소비처”

    새만금 스마트 수변도시(AI 수소 시티) 내에서 생산된 청정 그린수소를 실제 소비해 줄 핵심 모빌리티(수소 트램, 수소 버스, 수소 기관차) 인프라 전체를 턴키로 공급합니다. 방산 부문의 강력한 캐시카우를 기반으로 수소 모빌리티라는 확실한 장기 성장엔진을 달게 됩니다.

    5. 💎 하이리턴을 노리는 비(非)계열사 독립 기업(Pure Player) 탑픽

    대기업이 거대한 판을 깔아줄 때, 계열사들의 안정적인 수익률을 넘어서는 ‘알파(초과 수익률)’는 독점적 기술력을 가진 비계열사 독립 소부장 기업에서 나옵니다. 자본시장이 숨겨둔 3가지 진주를 발라내 드립니다.

    5.1 이수페타시스 (005560) — 엔비디아 가속기 기판의 유일한 관문

    현대차가 데이터센터 구축을 위해 엔비디아에 지불할 수조 원의 예산 중 핵심은 AI 칩셋 패키징입니다. 이수페타시스는 엔비디아의 최신 초고성능 AI 가속기 보드에 필수적으로 탑재되는 고다층 인쇄회로기판(MLB)을 납품하는 글로벌 핵심 밸류체인입니다. 현대차-엔비디아의 동맹이 끈끈해질수록 기판 발주 모멘텀이 국내 공장으로 직접 연결되는 구조를 가집니다.

    5.2 LS (006260) [LS전선] — 분산 에너지 아키텍처의 모세혈관

    새만금의 GW급 태양광 플랜트에서 발전된 대용량 전력을 데이터센터 내부 특고압 변전소까지 전력 손실 없이 끌고 오기 위해서는 초고압 지중 케이블과 대용량 전력 배선 시스템(버스덕트) 인프라가 전 부지에 깔려야 합니다. 국내 초고압 전력망 시장을 사실상 독점하고 있는 LS전선의 수주가 확정적이며, 인프라 구축의 가장 실질적인 수혜를 입을 것입니다.

    5.3 상아프론테크 (089980) — 그린수소 국산화 소재의 독점적 기술력

    현대차가 구축하려는 200MW급 PEM 수전해 플랜트의 원가 구조에서 가장 큰 비중을 차지하는 핵심 소재가 바로 ‘고분자 전해질막(멤브레인)’입니다. 과거 고어(Gore)사가 글로벌 시장을 독점하던 이 핵심 수소 소재를 자체 기술로 국산화하여 현대차그룹과 오랜 기간 실증 테스트를 거쳐온 기업이 상아프론테크입니다. 국산화 비율 확대 정책의 최대 수혜주가 될 상용화 단계의 핵심 펄입니다.

    6. 시기별 투자 로드맵 및 포트폴리오 제언

    이 거대한 9조 원짜리 인프라 프로젝트의 스케줄러를 반드시 다이어리에 기록해 두고, 시장의 소음(Noise)에 흔들리지 않는 단계별 진입 전략을 구사해야 합니다.

    • 단기 구간 (2026~2027년) — 착공 및 모멘텀 플레이: 데이터센터 부지 매입 뉴스와 엔비디아 젠슨 황 CEO의 방한 혹은 구체적 파트너십 본계약 서명 시점마다 강한 주가 리레이팅이 일어날 것입니다. 이 시기에는 매출이 즉각 반영되는 현대건설과 엔비디아 직접 수혜주인 이수페타시스 중심의 포지셔닝이 유효합니다.
    • 중장기 구간 (2028년 이후) — 실적 검증 및 펀더멘털 투자: 공장이 완공되고 로봇 및 수소 플랜트가 가동되는 시기입니다. 이때는 단기 기대감 거품이 빠지고 실제 분기별 영업이익을 확인하는 구간입니다. 그린수소 생산 단가 인하 추이와 로봇 외부 수주 데이터를 확인하며 현대모비스와 상아프론테크를 장기 적립식으로 모아가는 전략이 장기 수익률을 극대화하는 길입니다.

    💡 결론

    새만금 AI 밸리 프로젝트는 단순한 공장 증설이 아닙니다. “엔비디아의 뇌(컴퓨팅)에 현대차의 몸집(로보틱스)을 얹고, 새만금의 친환경 에너지를 젖줄 삼아 구동하는 독립 생태계”를 국내 최초로 시도하는 기념비적인 역사입니다. 거대한 미래 청사진에 취해 ‘묻지마 매수’를 하기보다는, 인프라가 실질적으로 집행되는 타임라인의 ‘길목’을 영리하게 지키는 스마트한 투자자가 되시길 바랍니다. 본 분석이 여러분의 성공적인 경제적 자유 여정에 확고한 이정표가 되었기를 바랍니다.

    관련 기사:

    https://n.news.naver.com/mnews/article/014/0005532070

  • [2026.06.08] 젠슨 황 방한 잔혹사와 피지컬 AI 혁명: 시장의 이면과 테마의 옥석

    [Main Title] "젠슨 황 NVIDIA CEO JENSEN HUANG’S 2026 KOREA VISIT: A PARADIGM SHIFT TO PHYSICAL AI & ON-DEVICE ECOSYSTEMS" (중앙 상단에 위치한 메인 타이틀로, 젠슨 황의 2026년 방한이 피지컬 AI 및 온디바이스 생태계로의 패러다임 시프트를 의미함을 명시) [Key Insight] "KOREAN COMPANIES EVOLVE FROM MEMORY SUPPLIERS TO CORE PARTNERS" (한국 기업들이 단순한 메모리 공급처에서 핵심 파트너로 진화했다는 애널리스트의 핵심 통찰 제시) [Section 1: Timeline of Jensen Huang's Visit] 이미지 중앙에는 5월부터 6월까지의 시간 흐름과 방한 행보를 나타내는 화살표 형태의 타임라인 플로우 차트가 시각화되어 있습니다. May/June 2026 - Buzz & Expectations: 방한 전 수혜주에 대한 시장의 뜨거운 기대감과 대중적 관심(말풍선 아이콘). Jensen Huang's Visit: 방한 기간 중 이루어진 파격적인 행보들을 아이콘으로 묘사. 성수동 삼겹살 회동(테이블에 둘러앉은 인물들), 홍대 PC방 방문(맥주와 모니터 아이콘), 야구장 시구(투구하는 야구선수 일러스트). Post-Visit - Oak from Ashes (옥석 가리기): 방한 이후 진짜 실적주와 테마주를 분별하는 시장의 조정기 및 필터링 단계 진입. [Section 2: Market Perspective (Market Analysis)] 타임라인 우측에서 이어지는 흐름으로, 투자자가 직면한 두 가지 시장 관점을 상하 구조로 분석합니다. Short-Term (단기적 관점): "Momentum Fading & Volatility" - 재료 소멸에 따라 주가가 하락하는 꺾인 그래프 아이콘과 함께 단기 변동성 경고. Medium/Long-Term (중장기적 관점): "Structural Growth in Physical AI & Robotics" - 톱니바퀴와 우상향하는 계단식 그래프 아이콘과 함께 피지컬 AI 및 로봇 공학의 구조적 성장 선언. [Section 3: Core Participating Companies & Technology Deep Dive] 이미지 하단과 좌측에는 엔비디아 가속기 칩셋 아이콘(중앙 부근)을 중심으로 거미줄처럼 회로가 연결된 6개 핵심 참여 기업의 기술 분석 박스가 배치되어 있습니다. ① SAMSUNG ELECTRONICS (SAMSUNG) - 'Total AI Solution' Leverage Visuals: 신라호텔 아이콘, 3D 구조의 반도체 다이 및 HCB(Hybrid Copper Bonding) 패키징 레이어 일러스트, 반도체 웨이퍼 칩. Core Tech Bullet Points: Exclusive Memory + Foundry + Packaging Turn-key (메모리, 파운드리, 패키징을 아우르는 전 세계 유일의 원스톱 턴키 인프라 보유) HBM4 & Foundry 2nm Sync (차세대 HBM4와 파운드리 2나노 공정의 결합) Dual Sourcing Key to NVIDIA (TSMC 독점을 깨기 위한 엔비디아의 필수 듀얼 소싱 카드) ② SK GROUP (SK HYNIX / SK TELECOM) - 'AI Kkanbu' Solidification Visuals: HBM 적층 칩 일러스트 및 촘촘하게 연결된 글로벌 네트워크 노드 아이콘. Core Tech Bullet Points: HBM3E/4 Leadership (Advanced MR-MUF) (독보적인 MR-MUF 공정 노하우 기반의 HBM 시장 지배력) On-Device Memory Chain (LPDDR5X) (RTX 스파크 등 에지 컴퓨팅용 초저전력 모바일 메모리 체인 선점) Manufacturing AI Services (제조 분야의 AI 인프라 서비스 협력 고도화) ③ LG GROUP - 'Auto & Appliance AI' Leadership Visuals: 가전용 스마트 로봇(CLOiD 형태), 전기차(EV) 세단 일러스트, 방패 모양의 테크 보안 아이콘. Core Tech Bullet Points: EV 전장 (VS) Integration (엔비디아 드라이브 토르 기반의 차량용 중앙 집중형 컴퓨터 시스템 통합 기술) NVIDIA DRIVE & CLOiD Robot (엔비디아 자율주행 및 Isaac 로봇 플랫폼을 이식한 휴머노이드 로봇) Vision AI Cameras (LG Innotek) (야간·역광 등 로우 그레이드 환경에서 노이즈를 제어하는 고성능 비전 카메라 모듈) ④ HYUNDAI MOTOR GROUP - 'Smart Factory & SDV' Advancement Visuals: 컨베이어 벨트와 로봇 팔이 가동 중인 자동화 공장 빌딩, 와이파이 센서가 부착된 자율주행 차량. Core Tech Bullet Points: Omniverse Digital Twins (HMGICS) (싱가포르 혁신센터에서 검증된 가상 공간 1:1 디지털 트윈 공정 최적화) Robot Co-operation (생산 인프라 내에서 스스로 판단하고 움직이는 로봇 협업 시스템) Level 4 Autonomous Driving (Motional) (모셔널 플랫폼에 엔비디아 소프트웨어를 이식한 레벨 4 자율주행 양산화) ⑤ NAVER - 'Sovereign AI' Infra Partner Visuals: 정육면체 형태의 데이터 알고리즘 블록, 클라우드 서버 인프라에서 위로 뻗어나가는 업로드 화살표 아이콘. Core Tech Bullet Points: Nemotron + HyperCLOVA X Link (엔비디아 오픈 LLM 네모트론과 네이버 하이퍼클로바X의 이종 모델 최적화) AI Factory for Asia & Middle East (비영어권 국가의 문화와 규제에 맞춘 소버린 AI 및 클라우드 패키지 공동 수출) ⑥ DOUSAN ROBOTICS - 'Robotics Leap' Visuals: 정밀하게 꺾이는 다관절 산업용 로봇 팔(Manipulator)과 구동 톱니바퀴 일러스트. Core Tech Bullet Points: NVIDIA Isaac Platform Integration (엔비디아 로봇 특화 플랫폼 아이작과의 소프트웨어 연동) Collaborative Robot Control (1mm 이하의 오차 범위 내에서 실시간으로 반응하는 로우레벨 펌웨어 및 정밀 토크 제어) ⑦ GAME INDUSTRY - 'On-Device AI PC' Cycles Visuals: 총기를 들고 미래형 전투 슈트를 입은 남녀 게임 캐릭터 일러스트(크래프톤의 배틀그라운드 오마주). Core Tech Bullet Points: NVIDIA ACE (Digital Humans) (사용자 그래픽카드의 텐서 코어를 활용한 로컬 단에서의 디지털 휴먼 구동) AI Companions (e.g., KRAFTON) (서버 지연 없는 온디바이스 SLM 기반의 실시간 대화형 AI 동료 시스템 구현) [Footer - Analyst's Final Advice] "30-YEAR ANALYST’S FINAL ADVICE: FOCUS ON FUNDAMENTALS, ADJUST DURING CORRECTIONS, CATCH REAL-WORLD ADOPTION" (이미지 최하단을 가로지르는 짙은 그린색 바의 문구로, 테마성 소음에 흔들리지 말고 기업의 펀더멘털에 집중하며, 시장 조정기를 이용해 비중을 조절하고, 현실 세계에 AI 하드웨어가 실제로 적용 및 채택되는 시점을 포착하라는 30년 차 애널리스트의 최종 조언)

    2026년 6월, 대한민국 테크 씬을 가장 뜨겁게 달군 사건은 단연 엔비디아(NVIDIA) 젠슨 황 CEO의 전격 방한이었습니다. 성수동 삼겹살 소맥 회동부터 야구장 시구, 홍대 PC방 깜짝 방문까지 그야말로 파격적인 행보의 연속이었습니다. 대중 매체와 커뮤니티는 그의 일거수일투족을 가십거리로 소비하기 바빴고, 여의도 증권가는 관련 수혜주 타이틀을 달기 위해 급급했습니다.

    이번 방한은 단순한 비즈니스 미팅이나 친목 도모가 아닙니다. 과거 한국 기업들이 엔비디아의 단순한 ‘메모리 공급처(Supplier)’에 불과했다면, 이제는 현실 세계를 지배하려는 엔비디아의 ‘피지컬 AI(Physical AI) 및 온디바이스(On-device) 생태계의 핵심 파트너’로 지위가 격상되었음을 알리는 명확한 패러다임 시프트(Paradigm Shift)입니다.

    동시에 시장은 무서운 변동성을 보여주며 개미들을 혼란에 빠뜨리고 있습니다. 오늘 포스팅에서는 기술 엔지니어링 관점의 깊이와 애널리스트의 냉철한 시각을 결합하여, 단기 변동성 진단, 삼성을 둘러싼 오해와 진실, 그리고 중장기 메가 트렌드에 따른 기업별 발전 방향을 해부해 드리겠습니다.

    1. 단기적 관점: ‘재료 소멸’ 잔혹사와 옥석 가리기의 시작

    “소문에 사서 뉴스에 팔아라 (Buy the rumor, sell the news).”

    투자 시장의 이 오랜 격언은 이번에도 한 치의 오차 없이 증시를 관통했습니다. 젠슨 황 CEO의 방한 소식이 구체화되던 5월 말부터 국내 증시는 피지컬 AI, 로보틱스, 온디바이스 AI 수혜주라는 타이틀을 단 기업들의 주가가 가파르게 달아올랐습니다.

    그러나 막상 젠슨 황 CEO가 입국한 6월 5일을 기점으로 LG, 네이버, 두산로보틱스 등 주요 기업들의 주가는 일제히 차익실현 매물이 쏟아지며 단기 조정을 겪고 있습니다. 전형적인 ‘모멘텀 소멸’이자 ‘재료 소멸’ 국면입니다.

    단기 시장 진단: 스마트 머니는 이동하고 있다

    이번 방한은 과거 그 어느 때보다 대중적 관심이 극대화되었습니다. 4대 그룹 총수 및 네이버 의장과의 성수동 회동, 예능 출연, 게이머들과의 스킨십 등 광폭 행보가 이어지며 기대감은 정점을 찍었습니다.

    하지만 기관과 외국인 등 ‘스마트 머니(Smart Money)’의 시계는 대중보다 한발 빠릅니다. 그들은 이미 가치(Value)에 선반영된 밸류에이션 리스크를 털어내며, 이제는 막연한 ‘기대감’의 영역에서 ‘확인된 실적(숫자)’의 영역으로 넘어가길 원하고 있습니다.

    냉정한 단기 투자 전략

    현재 구간에서의 섣부른 추격 매수는 대단히 위험합니다. 주가의 높은 변동성을 경계해야 하는 구간입니다. 실질적인 공급 계약 공시, 구체적인 R&D 합작 법인(JV) 설립, 혹은 정부 및 과학기술정보통신부와의 구체적인 GPU 밸류체인 구축 등 ‘숫자와 계약서로 증명되는 모멘텀’이 나오기 전까지는 철저히 관망하거나, 조정기를 활용한 분할 매수(Accumulation) 접근이 유효합니다. 이제는 진짜와 가짜를 가려내는 ‘옥석 가리기’의 시간입니다.

    2. 중장기적 관점: 가상 세계를 넘어 ‘피지컬 AI’와 ‘로보틱스’로

    엔비디아가 바라보는 컴퓨팅의 다음 종착지는 명확합니다. 거대언어모델(LLM)이 거주하는 모니터 속 가상 세계를 넘어, 우리가 발을 디디고 있는 현실 세계와 실시간으로 상호작용하는 ‘피지컬 AI(Physical AI)’와 ‘로보틱스’입니다.

    젠슨 황 CEO는 방한 일성으로 이렇게 공언했습니다.

    “한국은 세계 최고 수준의 하이테크 제조 역량, 정밀 메카트로닉스, 그리고 독자적인 AI 인프라를 모두 갖춘 전 세계에서 몇 안 되는 완벽한 로보틱스 허브(Hub)다.”

    이 발언의 행간을 읽어야 합니다. 텍스트를 생성하고 이미지를 그리는 AI 소프트웨어는 전력과 인프라 비용의 한계(Infra Cost Bottleneck)에 직면해 있습니다. 이를 돌파하기 위해 엔비디아는 AI에게 ‘육체’를 부여하고 전력, 물리적 역학(Physics), 지연 시간(Latency)을 통제하는 시스템을 구축하고자 합니다.

    그리고 그 육체(하드웨어 디바이스)를 가장 잘 만드는 나라가 바로 대한민국입니다. 이는 국내 IT, 반도체, 자동차, 로봇 생태계 전반에 단순 부품 납품을 넘어선 거대한 중장기적 구조적 성장(Structural Growth)과 막대한 낙수효과를 예고하는 대전환점입니다.

    3. 삼성을 둘러싼 오해와 진실: ‘패싱론’인가, ‘진짜 게임’의 시작인가?

    이번 방한 기간 중 대중 매체와 소셜 미디어를 가장 뜨겁게 달군 논란은 “왜 삼성이 보이지 않는가?”였습니다. 첫날 성수동 삼겹살 소맥 회동에 최태원 SK 회장, 정의선 현대차 회장, 구광모 LG 회장, 이해진 네이버 의장 등 거물들이 총출동했음에도 불구하고 이재용 삼성전자 회장의 모습은 보이지 않았기 때문입니다. 이를 두고 언론에서는 “삼성이 엔비디아 생태계에서 소외되거나 패싱당한 것 아니냐”는 자극적인 분석을 쏟아냈습니다.

    결론부터 말씀드리겠습니다. 삼성은 ‘빠진 것’이 아니라 미팅의 성격과 스케줄의 우선순위가 완전히 달랐을 뿐이며, 무대 뒤 물밑에서는 가장 거대하고 냉혹한 판이 짜이고 있습니다. 전면에서 보이지 않았던 진짜 이유를 완벽히 알려 드리겠습니다.

    ① 이재용 회장의 부재와 탑다운 전략의 미공개 이면

    일부 지라시나 루머에서는 “이재용 회장이 방한 수주일 전 캘리포니아에서 젠슨 황과 단독 만찬을 가졌고 이를 젠슨 황이 직접 밝혔다”고 떠돌아다니지만, 이는 완전한 사실무근(Fact Check Fail)입니다.

    진짜 팩트는 이번 젠슨 황 방한 기간에 이재용 회장은 사전에 계획된 중요한 글로벌 해외 출장 스케줄을 소화 중이었다는 점입니다. 오너가 자리를 비운 상황에서, 엔비디아와의 핵심 협상은 비즈니스 실무를 총괄하는 사령탑에게 자연스럽게 위임된 것입니다.

    ② 실무 사령탑의 교체: 전영현 부회장 체제와의 냉혹한 ‘독대’

    친목 도모 성격이 짙었던 첫날 단체 회동에 삼성이 참여하지 않은 진짜 실무적 이유는, 최근 삼성전자 반도체(DS) 부문의 사령탑이 전영현 부회장 체제로 전격 교체된 시점과 맞물려 있습니다. 지금 삼성 DS부문은 친목을 다질 여유가 없습니다. 철저하게 실리와 기술적 돌파구를 찾아야 하는 엄중한 시기입니다.

    젠슨 황 CEO는 월요일(6월 8일) 신라호텔에서 전영현 삼성전자 DS부문장(부회장)을 비롯한 고위 실무진과 별도의 비공개 독대 및 기술 회동을 가졌습니다. 시장 분위기에 휩쓸리는 파티 참석보다, 양사에게 가장 시급한 현안인 차세대 AI 가속기 ‘베라 루빈(Vera Rubin)’ 플랫폼에 탑재될 HBM 공급선 다변화, 퀄 테스트(Quality Test) 통과 시점 조율, 그리고 파운드리 및 첨단 패키징을 아우르는 핵심 비즈니스를 테이블 위에 올려놓고 밤새 도면을 보며 주판알을 튕긴 것입니다.

    ③ 공급망 진입의 팩트: 3사 모두 HBM4 퀄 통과 완료

    이번 방한에서 가장 강력한 팩트는 젠슨 황 CEO가 입국 직후 기자회견에서 “삼성전자, SK하이닉스, 마이크론 등 메모리 3사 모두 우리의 차세대 HBM4 퀄리피케이션(수용성 테스트)을 통과하여 양산 및 공급 단계에 진입했다”고 공식 선언한 점입니다.

    그동안 시장을 지배했던 “삼성이 퀄 테스트에서 고전하고 있다”는 우려를 엔비디아 수장이 직접 불식시킨 것입니다. 이제 시장의 프레임은 ‘삼성 패싱론’이 아니라 ‘삼성이 본격적으로 공급 경쟁 체제에 진입했다’로 완전히 수정되어야 마땅합니다.

    ④ 엔비디아의 생존 전략: TSMC 독점 타파를 위한 ‘거대한 고래’ 삼성

    엔비디아 입장에서도 현재 대만의 TSMC에만 파운드리와 패키징을 전적으로 의존하는 구조는 거대한 지정학적 리스크이자 공급 부족(Shortage)의 원인입니다. 엔비디아는 이 독점 체제를 깨뜨릴 강력한 카드가 절대적으로 필요하며, 전 세계에서 그 대안이 될 수 있는 유일한 기업이 바로 삼성전자입니다.

    구분SK하이닉스 체인삼성전자 체인
    HBM 공급HBM3E 독점적 지위 확보 및 HBM4 고도화HBM4 퀄 통과 완료로 본격적인 물량 경쟁 진입
    공정 구조메모리 설계 전문 + 베이스 다이는 TSMC 협력메모리 + 파운드리 + 패키징 원스톱 턴키(Turn-key)
    엔비디아 전략견고한 ‘깐부’ 동맹 유지 (First Vendor)공급망 다변화 및 가격 협상력 확보 (Dual Sourcing)

    삼성은 전 세계에서 유일하게 Memory(HBM4) + Foundry(첨단 로직 공정) + Advanced Packaging을 한 지붕 아래에서 원스톱으로 제공할 수 있는 IDM(종합 반도체 기업)입니다. 최근 GTC 무대에서도 젠슨 황이 삼성 부스를 직접 찾아 HBM4 웨이퍼에 사인을 남기며 극찬한 이유가 여기에 있습니다.

    결론적으로 지금의 공백은 패싱이 아니라 ‘철저히 계산된 기술 실무 집중’입니다. 하반기 공급 계약의 구체적인 숫자가 찍히는 순간, 시장의 평가는 180도 뒤바뀔 것입니다.

    4. 핵심 참여 기업별 기술적 내면 및 중장기 발전 방향

    “하드웨어 없는 소프트웨어는 허상(Ghost)이고, 소프트웨어 없는 하드웨어는 고철(Iron)에 불과하다.”

    엔지니어 출신인 제가 늘 가슴에 새기는 격언입니다. 엔비디아라는 거대한 가상 세계의 ‘운영체제(OS)’가 현실 세계라는 하드웨어 하체에 이식되는 과정에서, 국내 핵심 기업들이 어떤 기술적 칼자루를 쥐고 있는지 현미경 분석해 드리겠습니다.

    ① SK그룹 (SK하이닉스 / SK텔레콤) — 완벽한 ‘AI 깐부’의 기술적 굳히기

    ⚙️ 핵심 기술 분석: MR-MUF 공정 노하우와 초고속 인터커넥트

    SK하이닉스가 HBM3E 시장을 지배하고 HBM4에서도 강력한 지위를 유지할 수 있는 일등 공신은 Advanced MR-MUF(Mass Reflow Molded Underfill) 공정 기술입니다. 반도체 칩을 쌓을 때 열을 가해 수천 개의 미세 돌기(범프)를 한 번에 연결하고, 칩 사이의 공극을 액체 형태의 보호재로 채워 굳히는 기술입니다. 경쟁사들의 NCF(비전도성 필름) 방식에 비해 열 방출 효율이 2.5배 이상 뛰어나며, 공정 압력도 낮아 칩의 휘어짐(Warpage) 현상을 완벽하게 제어합니다. 엔비디아 가속기가 뿜어내는 무시무시한 열 밀도(Thermal Density) 문제를 하드웨어 단에서 해결해 준 핵심 열쇠입니다.

    🚀 중장기 발전 방향 및 기대 요소

    하반기 본격화될 차세대 가속기 물량 공급은 물론, 엔비디아가 노트북 및 모바일 에지 단을 겨냥해 내놓은 초소형 칩 ‘RTX 스파크(Spark)’ 생태계에서 초저전력·고대역폭 모바일 메모리(LPDDR5X, LPCAMM2) 수요가 폭증할 것입니다. SK텔레콤 역시 엔비디아의 AI 인프라를 국내 및 아시아 지역의 제조·물류 피지컬 AI 실증 기지에 이식하는 핵심 서비스 파트너로서 협력을 심화하며 실적의 장기 우상향 궤도를 그릴 것으로 전망됩니다.

    ② LG그룹 — 자율주행 및 가전 피지컬 AI의 탑티어 하드웨어 파트너

    ⚙️ 핵심 기술 분석: Zonal ECU 통합 아키텍처 및 로우 그레이드 비전 AI

    LG전자는 더 이상 단순한 세탁기, 냉장고 제조사가 아닙니다. 미래 모빌리티와 스마트 홈을 관통하는 전장(VS) 및 AI 가전의 핵심 하드웨어 아키텍처를 쥐고 있습니다. 미래의 자동차와 로봇은 수십 개의 독립된 ECU(전자제어유닛) 대신, 하나의 강력한 중앙 집중형 컴퓨터가 차량 전체를 제어하는 SDV(소프트웨어 중심 자동차) 구조로 진화합니다. LG전자는 엔비디아의 드라이브 토르(Drive Thor) 고성능 칩셋을 받아 실제 가전과 차량의 로우레벨 통신(CAN/LIN) 및 오토사(AUTOSAR) OS 레이어와 결합하는 시스템 통합(SI) 기술력에서 글로벌 탑티어 수준입니다.

    또한, 자율주행과 로보틱스의 눈 역할을 하는 LG이노텍의 비전 AI 카메라 시스템을 주목해야 합니다. 단순히 이미지를 캡처하는 것을 넘어, 야간이나 어두운 터널 등 로우 그레이드(Low-grayscale) 이미지 데이터 환경에서도 노이즈를 극한으로 제어하고 엔비디아의 이미지 처리 장치(ISP)와 다이렉트로 연동되는 고성능 패키징 기술을 보유하고 있습니다.

    🚀 중장기 발전 방향 및 기대 요소

    구광모 회장과의 연쇄 회동을 통해 협력은 더욱 구체화되었습니다. 특히 LG그룹이 최근 공개한 휴머노이드 로봇 ‘CLOiD(클로이드)’가 엔비디아의 로봇 개발 플랫폼인 ‘아이작(Isaac)’을 통해 가상 시뮬레이션 학습을 거치고 엔비디아의 최신 로봇 전용 칩셋을 탑재하고 있다는 사실이 확인되었습니다. 단기 주가는 테마성 수급으로 출렁였으나, 엔비디아의 로봇·모빌리티 생태계에 LG의 하드웨어 제조 역량이 깊숙이 이식되면서 전장 부문의 리레이팅(가치 재평가)이 중장기적으로 진행될 것입니다.

    ③ 현대자동차그룹 — 스마트 팩토리 ‘디지털 트윈’과 자율주행의 고도화

    ⚙️ 핵심 기술 분석: 옴니버스(Omniverse) 기반 가상 공장 실증 및 SDV 전환

    정의선 회장과의 성수동 삼겹살 회동에서 논의된 핵심 이면은 단순히 차량에 AI 칩을 몇 개 넣느냐의 수준이 아닙니다. 제조 공장 자체를 하나의 거대한 AI 로봇으로 진화시키는 ‘디지털 트윈(Digital Twin)’과 자율주행 하이퍼 컴퓨팅의 결합입니다.

    현대차그룹은 이미 싱가포르 글로벌 혁신센터(HMGICS)에서 가상 공간에 실제 공장과 1:1로 매칭되는 디지털 트윈을 구축하고, 엔비디아의 옴니버스(Omniverse) 플랫폼을 통해 AI 시뮬레이션으로 공정 최적화 및 로봇 동선을 테스트하는 아키텍처를 세계 최초 수준으로 실증해 냈습니다.

    🚀 중장기 발전 방향 및 기대 요소

    일부에서는 이번 방한을 두고 새로운 대규모 투자 발표를 기대했으나, 현대차그룹이 엔비디아와 맺은 3조 원 규모의 자율주행 및 스마트 팩토리 하이퍼 컴퓨팅 인프라 투자 MOU는 이미 지난 2025년 10월에 체결되어 가동 중인 사안(Fact Check)입니다. 이번 만남은 해당 프로젝트의 중간 점검 및 양산 차량으로의 소프트웨어 이식 속도를 높이기 위한 다지기 단계입니다. 현대차의 자율주행 합작법인 모셔널(Motional)의 하드웨어 플랫폼 위에 엔비디아의 풀스택 소프트웨어를 결합하여 레벨 4 자율주행의 상용화 시점을 글로벌 경쟁사보다 앞당기는 발판이 마련되었습니다.

    ④ 네이버(NAVER) — 빅테크 독점에 맞서는 ‘소버린(Sovereign) AI’ 동맹

    ⚙️ 핵심 기술 분석: 네모트론(Nemotron)과 하이퍼클로바X의 이종(Heterogeneous) 모델 최적화

    미국 빅테크 중심의 AI 생태계가 전 세계를 잠식하는 가운데, 국가별 문화, 종교, 법적 규제와 언어 장벽을 방어하려는 ‘소버린 AI(Sovereign AI)’ 열풍은 네이버에게 거대한 독점적 기회입니다. 젠슨 황 CEO가 이해진 의장과 심야 회동을 가진 본질적인 이유도 여기에 있습니다.

    기술적으로는 엔비디아의 가벼운 오픈 LLM인 ‘네모트론(Nemotron)’ 아키텍처 인프라 위에, 네이버가 독자적으로 구축한 한국어 및 아랍어 등 비영어권 특화 고품질 데이터셋과 정렬(Alignment) 기술을 하이브리드 파이프라인으로 결합하는 전략입니다. 또한, AI 모델을 칩에 올리기 위해 필수적인 모델 경량화(Quantization) 및 하이바인딩 소프트웨어 최적화 기술이 핵심입니다.

    🚀 중장기 발전 방향 및 기대 요소

    엔비디아의 초대형 AI 가속기 클러스터(DGX SuperPOD)를 중동이나 아시아 국가에 수출할 때, 이를 효율적으로 제어하고 분산 학습(Distributed Training)을 최적화하는 거대 플랫폼 소프트웨어를 네이버클라우드가 패키지 형태로 결합하여 공동 진출하는 비즈니스 모델이 가시화되고 있습니다. 네이버는 이를 통해 국내 내수 기업이라는 한계를 극복하고, 글로벌 소버린 AI 동맹의 중추적인 소프트웨어 파트너로 도약할 모멘텀을 확보했습니다.

    ⑤ 두산로보틱스 — 로봇 공학의 비약적 도약과 실시간 토크 제어

    ⚙️ 핵심 기술 분석: 아이작 매니퓰레이터(Isaac Manipulator)와 로우레벨 펌웨어 정렬

    젠슨 황 CEO의 장녀이자 엔비디아 로보틱스 부문의 핵심 임원인 매니 황(Madison Huang)이 두산 연구소를 직접 찾고, 뒤이어 박정원 회장과의 야구장 회동으로 이어진 동선은 대단히 상징적입니다. 가상 세계에서 아무리 강력한 AI 인공지능이 판단을 내려도, 현실 세계에서 물건을 정밀하게 잡고(Grasping) 부드럽게 옮기는 ‘물리적 액추에이터 및 감속기 제어 기술’이 없으면 피지컬 AI는 미완성에 그치기 때문입니다.

    엔비디아의 로봇 가속 플랫폼인 ‘Isaac’의 비전 AI 알고리즘이 내린 고차원 명령을 받아, 두산로보틱스의 정밀 감속기 및 모터 제어 보드가 1mm 이하의 오차 범위 내에서 실시간(Real-time)으로 반응하도록 로우레벨 펌웨어 레이어를 통합하는 작업이 핵심 기술 협력의 본질입니다.

    🚀 중장기 발전 방향 및 기대 요소

    단순히 공장에서 지정된 궤적만 반복하는 1세대 협동로봇을 넘어, 변화하는 환경을 스스로 인식하고 사람과 안전하게 협업하는 ‘지능형 서비스 및 휴머노이드 로봇’ 시장의 개막을 앞당길 것입니다. 엔비디아의 강력한 소프트웨어 우산 아래에서 두산의 하드웨어 경쟁력이 결합되며 글로벌 표준(Standard)을 선점할 수 있는 기회입니다.

    ⑥ 게임 업계 (크래프톤 / 엔씨소프트) — 온디바이스 AI PC 시장의 개막과 인게임 SLM

    ⚙️ 핵심 기술 분석: 엔비디아 ACE(Avatar Cloud Engine)의 로컬 런타임 최적화

    젠슨 황 CEO가 홍대와 강남의 PC방을 직접 순회하며 게이머들과 만난 행보는 단순한 쇼맨십이 아닙니다. 막대한 클라우드 서버 비용(Infra Cost)을 절감하기 위해 사용자 PC에 장착된 지포스(RTX) 그래픽카드의 텐서 코어(Tensor Core) 자원을 활용하려는 ‘온디바이스 AI 에이전트’ 생태계 확산을 위한 철저한 계산입니다.

    게임 개발 과정에서 엔비디아의 ACE(Avatar Cloud Engine) 및 Audio2Face(음성 기반 안면 애니메이션 생성 기술)를 이식하면, 게임 프레임을 뽑아내는 메인 렌더링 루프(Rendering Loop)를 방해하지 않으면서도 사용자의 그래픽카드 여유 자원을 활용해 경량 인게임 소형언어모델(SLM)을 서버 통신 지연(Latency) 없이 완전히 로컬(Local) 단에서 구동할 수 있게 됩니다.

    🚀 중장기 발전 방향 및 기대 요소

    크래프톤이 데모로 선보인 것처럼, 배틀그라운드 게임 내에서 유저와 실시간 음성으로 전술을 짜고 상황에 맞춰 유기적으로 반응하는 ‘AI 동료(Co-playable character)’ 기술이 본격 도입될 것입니다. 이는 유저들에게 완전히 새로운 차원의 몰입감을 선사하며, 고사양 게이밍 기어 하드웨어 교체 주기와 맞물려 게임 타이틀 및 소프트웨어 매출의 거대한 새로운 업사이클(Up-cycle)을 견인할 것입니다.

    5. 결론: 포트폴리오를 재편하라

    “축제(Event)의 소음은 끝났습니다. 그러나 진짜 자본의 낙수효과는 하반기 공급망 가동과 함께 시작됩니다.”

    대중들이 뉴스 헤드라인과 총수들의 회동 장소, 단기 주가 등락에 일희일비하며 패닉 셀(Panic Sell)이나 포모(FOMO)에 빠져 있을 때, 현명한 투자자는 차분하게 포트폴리오의 파이프라인을 정비해야 합니다. 이번 젠슨 황 엔비디아 CEO의 방한은 한국 IT·제조업이 단순한 하청 구조에서 벗어나 체질 개선(Structural Re-rating)을 이루는 명확한 신호탄입니다.

    마지막으로 자산 배분 관점에서의 날카로운 바이블 전략을 제안해 드립니다.

    • 포트폴리오의 닻(Anchor)은 대형 반도체주로: 단기적인 ‘퀄 테스트 논란’이나 소외론 등 노이즈로 인해 주가가 과도하게 눌리는 구간이 있다면, 이를 강력한 매수 기회로 삼아야 합니다. 엔비디아 공급망 다변화의 최대 수혜가 될 삼성전자와 확고한 독점적 지위를 다진 SK하이닉스라는 두 거대한 고래를 포트폴리오의 중심 축에 균형 있게 배치하십시오.
    • 조정기마다 비중을 확대할 섹터: 엔비디아가 공언한 국내 R&D 센터 설립 및 과기부와의 핵심 밸류체인 구축 과정에서 실질적인 수혜를 입을 로보틱스(하드웨어 액추에이터, 감속기) 섹터와 현실 세계 데이터를 처리할 비전 AI 및 전장용 하드웨어 핵심 부품 섹터를 주목하십시오. 막연한 테마주가 아닌, 글로벌 리더들과 실제 협력 프로젝트 레퍼런스를 가진 기업들로 좁혀야 합니다.

    가상 세계에만 갇혀 있던 인공지능이 우리의 삶과 산업 현장이라는 물리적 공간으로 쏟아져 나오는 ‘피지컬 AI 혁명’은 이제 막 서막을 올렸을 뿐입니다. 단기 수급 노이즈에 흔들리지 않고 기술의 본질과 실적 숫자를 추적하는 자만이 이 위대한 자본의 흐름 위에서 거대한 자산을 거머쥘 수 있을 것입니다.

    관련 기사:

    https://n.news.naver.com/mnews/article/030/0003435130

  • [2026.06.07] 미국 매크로 고용 쇼크와 AI 아키텍처 다변화가 불러온 시장 격변: 옥석 가리기(Rerating) 시대의 생존 전략

    미국 매크로 고용 쇼크 분석 포괄적인 설명: 'GLOBAL TECH MARKET RERATING: MACRO SHOCKS & AI ARCHITECTURE SHIFT'라는 제목을 가진 어두운 테마의 하이테크 디지털 인포그래픽. 3개의 주요 섹션으로 나누어져 매크로 경제 shock, AI 칩 쇼크, 그리고 AI 투자 사이클의 변화를 분석하고 하단에 투자 전략을 제시함. 섹션 1: MACRO ECONOMIC SHOCKS (거시경제 쇼크) 공장 아이콘과 상승 화살표. 'DOUBLE SURPRISE EMPLOYMENT DATA' (이중 서프라이즈 고용 데이터)와 상승 화살표. 'HIGH FED INTEREST RATES (HIGHER FOR LONGER)' (연준의 고금리 - 장기 유지)와 게이지를 쥔 손 아이콘. '10-YEAR TREASURY YIELD > 4.5% PUSHING ON VALUATIONS' (10년물 국채 금리 4.5% 초과가 밸류에이션을 압박) 항목이 강조됨. 섹션 2: TECH SECTOR MICRO SHOCK (테크 섹터 쇼크) 마이크로칩 아이콘. 'BROADCOM'S GOOGLE TPU REVENUE OUTLOOK DISAPPOINTS' (브로드컴의 구글 TPU 매출 전망 실망). 'MARKET SHARE SHIFT' (시장 점유율 변화): 브로드컴 칩 아이콘(95% -> 65%로 감소)에서 미디어텍 칩 아이콘(신규 경쟁)으로 향하는 화살표. 'SEMICONDUCTOR SELL-OFF' (반도체 투매): AMD, 인텔, 마이크론의 주가 폭락 차트. 섹션 3: AI INVESTMENT CYCLE SHIFT (AI 투자 사이클의 변화) 지구본 아이콘. 'DECOUPLING & EVOLUTION' (동조화 탈피와 진화). 'PAST: AI INFRASTRUCTURE BUILDING' (과거: AI 인프라 구축): 엔비디아 GPU 아이콘, 엔비디아 로고, 'MONOPOLY & HIGH MARGINS' (독점과 고마진). 대각선 화살표가 가리키는 'FUTURE: AI OPTIMIZATION & INFERENCE' (미래: AI 최적화와 추론): ASIC 칩, 'CUSTOM HBM4 MEMORY' (맞춤형 HBM4 메모리), 스마트 에이전트와 소프트웨어 코드(예: Triton, PyTorch) 아이콘. 'PERFORMANCE PER WATT' (와트당 성능), 'COST REDUCTION' (비용 절감) 강조. 하단 전략: 'STRATEGY: IDENTIFY REAL TECH QUALITY | SECTOR ROTATION | SELECTIVE BUYING' (전략: 진짜 테크 품질 식별 | 섹터 순환매 | 분할 매수). 전체 분위기: 광범위한 데이터 스트림, 네트워크 라인, 디지털 구체, 회로망 요소를 포함하는 미래 지향적인 하이테크 스타일. 다양한 비즈니스 정장을 입은 작은 디지털 인물들이 각 데이터 패널 주변에서 분석하고 있음.

    최근 금융시장과 글로벌 테크 섹터는 미국 매크로 고용 쇼크, 브로드컴의 실적 발표 기대치를 하향하는 소식으로 그야말로 메가톤급 충격을 동시에 얻어맞았습니다. 거시경제(Macro) 측면에서는 시장의 금리 인하 기대를 완전히 무너뜨리는 고용 지표의 ‘더블 서프라이즈’가 터져 나왔고, 미크로(Micro) 측면에서는 AI 인프라 확장을 주도하던 핵심 테크 기업인 브로드컴(Broadcom)발 쇼크가 반도체 생태계 전체를 뒤흔들었습니다.

    이 두 가지 사건은 별개의 움직임이 아닙니다. 매크로의 고금리 압박은 빅테크 기업들에게 “당장 가시적인 투자수익률(ROI)을 증명하라”고 다그치는 촉매제가 되고 있으며, 테크 생태계는 이에 대응하기 위해 ‘무차별적 인프라 확장’에서 ‘컴퓨팅 가성비 및 아키텍처 다변화’로 급격한 패러다임 전환을 시도하고 있습니다.

    단기적인 주가 변동성의 소음에 흔들리지 않기 위해서는 이 현상의 저변에 깔린 구조적 원인과 전달 메커니즘, 그리고 하드웨어와 소프트웨어 생태계의 기술적 본질을 냉정하게 해부해야 합니다. 오늘 포스팅에서는 현재 시장을 뒤흔들고 있는 핵심 트리거들을 심층 분석하고, 국내 증시에 미칠 단기적·중장기적 여파와 향후 대응 전략을 아주 상세하게 짚어보겠습니다.

    1. 미국 매크로 고용 쇼크, 브로드컴의 실적 발표 기대치를 하향하는 소식 분석

    1️⃣ 핵심 트리거: 고용 “더블 서프라이즈”와 구조적 모순

    이번 매크로 충격의 핵심은 단순히 수치 하나가 예상치를 조금 웃돈 수준이 아닙니다. 구조적으로 시장이 품고 있던 연준(Fed)의 통화정책 완화 기대를 완전히 뒤집어엎었다는 점에서 ‘더블 서프라이즈’라 부르기에 부족함이 없습니다.

    • 지표의 반전: 5월 미국 비농업 고용 건수는 계절 조정 기준 172,000건으로 발표되었습니다. 이는 다우존스 컨센서스였던 80,000건을 두 배 이상 크게 웃도는 수치입니다.
    • 과거 수치의 무더기 상향 수정: 충격은 여기서 끝나지 않았습니다. 지난 4월 고용 수치는 기존 발표치에서 64,000건 상향 조정된 179,000건으로 재발표되었고, 3월 수치 역시 29,000건 상향되어 214,000건으로 수정되었습니다. 3개월 연속 강한 고용 지표가 유지된 것에 더해, 앞선 두 달의 상향 수정분만 합쳐도 93,000건의 추가 서프라이즈가 발생한 셈입니다.

    이러한 데이터는 연준이 인플레이션 억제 끈을 늦출 수 없게 만드는 강력한 명분이 됩니다. 그러나 이 지표의 속살을 뜯어보면 한 가지 중요한 구조적 모순, 즉 ‘일자리의 질적 저하’가 관찰됩니다.

    [5월 업종별 고용 증감 추이]
▲ 레저·숙박 (음식점 등) : +70,000명
▲ 지방정부             : +55,000명
▲ 헬스케어             : +35,000명
▼ 금융업               : -22,000명 (2025년 5월 고점 대비 누적 -107,000명)
▼ 항공 운송             : -9,000명

    전체 헤드라인 수치는 견고해 보이지만, 고임금 직종이자 경제의 중추 역할을 하는 금융과 항공 운송 부문은 완연한 감소세를 보이고 있습니다. 반면 엔데믹 이후의 잔존 수요와 계절성 서비스 수요에 기인한 저임금 서비스업(레저·숙박) 및 공공 부문(지방정부)이 전체 수치를 견인했습니다. 이는 미국 경제의 기초 체력이 무결점 상태라기보다 겉보기에만 화려한 착시일 가능성을 시사합니다. 하지만 연준의 눈에 보이는 것은 결국 뜨거운 헤드라인 숫자이기에, 통화정책의 무게추는 다시 매파적(통화 긴축 선호) 방향으로 기울 수밖에 없습니다.

    2️⃣ 전달 메커니즘: “Good News is Bad News”의 귀환과 임계점 돌파

    노동시장이 이토록 강하게 버텨준다면 연준 입장에서는 금리를 인하할 명분이 소멸합니다. 오히려 경제 과열로 인한 인플레이션 재발 리스크에 집중해야 하는 상황입니다. 시장은 즉각적으로 격렬한 발작을 일으켰습니다.

    [시장 지표 변동성]
* 연말까지 금리 인상 총확률: 50.5% → 72.7% 급증
* 미 국채 10년물 금리     : 4.54% 돌파

    금융시장에서 미 국채 10년물 금리 4.5% 선은 고PER(주가수익비율) 기술주와 AI 관련주들의 밸류에이션을 압박하는 고통스러운 임계점(Threshold)으로 작용합니다. 미래에 벌어들일 가상의 현금흐름을 현재 가치로 할인하여 주가를 설명하는 성장주 특성상, 할인율의 기준이 되는 국채금리가 4.5%를 넘어서면 밸류에이션 리레이팅(멀티플 축소)이 강제되기 때문입니다. “Good News(강한 고용)가 곧 Bad News(고금리 장기화 및 인상 우려)”가 되는 전형적인 매크로 역풍 구조가 재현되었습니다.

    3️⃣ 이중 악재: 브로드컴 쇼크가 던진 AI 독점 체제의 균열

    매크로 충격이 가해지기 직전, 기술주 섹터의 내부 지지선은 이미 브로드컴(Broadcom)발 악재로 인해 크게 흔들리고 있었습니다. 브로드컴이 AI 칩 매출 전망을 실망스럽게 발표하면서 반도체 전반에 강한 매도세가 출현했고, AMD(-12.6%), 인텔(-9%), 마이크론(-17%) 등 주요 반도체 기업들의 주가는 직전 2거래일 동안 이미 폭락세를 연출했습니다.

    이 쇼크의 본질을 이해하려면 기술적 맥락을 정확히 짚어야 합니다. 시장에 충격을 준 핵심 데이터는 “브로드컴의 구글 알파벳 AI 칩(TPU) 공급 점유율이 2026년 95%에서 2028년 65%까지 감소할 것”이라는 전망이었습니다. 그리고 그 빈자리를 대만의 미디어텍(MediaTek)이 파고들고 있다는 소식이 전해졌습니다.

    이는 단순히 한 기업의 실적 전망치 하향이 아닙니다. 그동안 시장이 믿어왔던 *’AI 인프라 시장은 선두 기업(엔비디아, 브로드컴 등)이 마진을 무한대로 남기며 독점할 것’*이라는 내러티브에 강력한 균열이 가기 시작했음을 뜻합니다. 고용 쇼크라는 매크로 악재는 이미 기초체력이 약화되어 있던 반도체 및 테크 섹터에 결정적인 카운터펀치를 날린 셈입니다.

    2. 기술적 관점에서 본 ‘브로드컴 쇼크’의 본질: 턴키 독점의 균열

    30년간 필드에서 하드웨어 아키텍처와 패키징 수율, 소프트웨어 프레임워크의 변천사를 지켜본 엔지니어의 관점에서 볼 때, 이번 브로드컴-미디어텍 간의 점유율 변화는 매우 필연적인 기술적 진화 과정입니다. 이를 금융시장에서는 ‘악재’로 받아들였지만, 기술적으로는 ‘Turnkey(턴키) 독점 모델’에서 ‘Disaggregated(분업화·디스패키징) 모델’로의 대전환을 의미합니다.

    💡 턴키 모델의 한계와 빅테크의 OPEX 절감 압박

    그동안 브로드컴은 구글 TPU(Tensor Processing Unit) 생태계에서 독점적인 지위를 누렸습니다. 구글이 칩의 핵심 연산 로직(Compute Die)을 설계하면, 브로드컴은 그 주위를 둘러싸는 고속 인터커넥트 IP(SerDes), HBM(고대역폭 메모리) 패키징 설계, 그리고 TSMC 파운드리 입고 및 양산 테스트까지 통틀어 수행하는 턴키 방식을 제공해 왔습니다. 이 과정에서 브로드컴은 막대한 기술 프리미엄을 얹어 15~20% 수준의 무거운 마진을 챙겼습니다.

    그러나 구글, 메타, 마이크로소프트와 같은 하이퍼스케일러(Hyperscaler) 입장에서 AI 서비스를 대규모로 운영하는 단계(OPEX 중심)에 진입하자, 개당 수천 달러를 호가하는 칩 단가는 엄청난 재무적 부담으로 다가왔습니다. 결국 비용을 낮추기 위해 칩 공급망을 쪼개고 다변화하려는 시도가 시작된 것입니다.

    가장 높은 난이도의 인터커넥트 기술이 필요한 학습용(Sunfish) 라인업은 여전히 브로드컴의 손을 거치겠지만, 시장의 진짜 볼륨을 차지하게 될 추론용(Zebrafish) 엔진의 인터페이스 및 I/O 설계 파트너로 상대적으로 단가가 저렴한 대만의 미디어텍을 합류시킨 것입니다.

    이것이 시사하는 바는 명확합니다. AI 칩 시장이 “성능만 좋으면 가격 불문하고 무조건 산다”는 ‘인프라 선점기’를 지나, “철저히 목적에 맞게 칩을 쪼개고 단가를 후려쳐서 가성비를 맞추겠다”는 ‘최적화기’로 진입했다는 것입니다. 따라서 브로드컴의 주가 급락은 AI 시장 자체의 소멸이 아니라, 빅테크의 공급망 다변화와 단가 인하 압박이 본격적으로 시작되었다는 기술적 신호탄으로 해석해야 합니다.

    3. AI 투자 사이클 ‘옥석 가리기’의 3대 기술적 변수

    앞으로 테크 섹터 내에서 어떤 기업이 살아남아 진짜 ‘옥(玉)’이 되고, 어떤 기업이 ‘석(石)’으로 판명되어 도태될 것인가를 가르는 기준은 다음 세 가지 기술적 변수에 달려 있습니다.

    ① LLM 트레이닝(학습)에서 인프런스(추론) 중심 체제로의 이동

    지난 2023년부터 2025년까지는 거대언어모델(LLM)의 파라미터(매개변수) 크기를 키우기 위해 엔비디아의 H100, B200 등 고가의 범용 GPU를 무차별적으로 사들이던 ‘군비 경쟁’의 시기였습니다. 하지만 2026년 현재는 이미 구축된 모델을 기반으로 실제 사용자 중심의 서비스(에이전트 AI, 온디바이스 AI)를 구동하여 매출을 발생시켜야 하는 단계입니다.

    • 학습(Training): 연산력의 절대적인 크기와 다중 노드 간의 초고속 통신이 최우선입니다. (엔비디아 GPU 독점 영역)
    • 추론(Inference): 전력 소모 대비 성능(TDP), 고속 메모리 대역폭의 효율성, 그리고 무엇보다 ‘다이(Die)당 단가’가 훨씬 중요해집니다.

    추론 단계에서는 굳이 비싸고 전기를 많이 먹는 범용 GPU를 쓸 이유가 줄어듭니다. 빅테크 기업들이 자체적으로 설계한 주문형 반도체(ASIC), 즉 구글의 TPU, 아마존의 Trainium/Inferentia, 마이크로소프트의 Maia 등의 채택 비중이 급격히 늘어날 수밖에 없는 구조적 배경이 여기에 있습니다.

    ② 메모리 아키텍처의 고도화와 맞춤형 HBM4 격전

    AI 칩 성능의 병목(Bottleneck)은 연산 장치 자체보다 언제나 ‘메모리 대역폭(Memory Bandwidth)’에서 발생합니다. 무지막지하게 빠른 로직 소자의 속도를 메모리가 따라가지 못하면 칩은 놀게 됩니다. 이를 해결하기 위해 HBM이 필수재로 자리 잡았으나, 차세대 아키텍처인 HBM4부터는 근본적인 판도 변화가 일어납니다.

    HBM3E 단계까지는 메모리 반도체사(SK하이닉스, 삼성전자)가 자체 공정으로 하단의 베이스 다이(Base Die)까지 만들어 공급했습니다. 그러나 HBM4부터는 베이스 다이를 TSMC나 엔비디아, 혹은 빅테크가 지정한 파운드리의 최첨단 미세 로직 공정(예: 4nm/5nm)으로 제작해야만 합니다.

    이 시점부터는 표준형 제품을 대량 찍어내던 과거의 메모리 사업 방식이 통하지 않습니다. 고객사별 칩 구조에 완벽하게 맞춤화된 ‘커스텀(Custom) HBM’ 대응 능력을 갖추었는지, 그리고 파운드리-디자인하우스-OSAT(패키징)로 이어지는 에코시스템 내에 핵심 파트너로 안착했는지 여부에 따라 메모리 공급망의 생사지방이 갈릴 것입니다.

    ③ CUDA 독점 체제에 균열을 내는 오픈소스 소프트웨어 생태계

    하드웨어 엔지니어들이 항상 강조하는 격언이 있습니다. “아무리 하드웨어 스펙이 훌륭해도 컴파일러와 소프트웨어 프레임워크가 부실하면 그 칩은 고철에 불과하다.” 엔비디아가 시장을 지배할 수 있었던 진짜 무기는 하드웨어 칩이 아니라 고유의 소프트웨어 생태계인 ‘CUDA’의 강력한 락인(Lock-in) 효과였습니다. 개발자들이 CUDA에 종속되어 있는 한 다른 칩으로 넘어가는 것은 불가능에 가까웠습니다.

    그러나 최근 이러한 독점 구도에 거대한 균열이 가고 있습니다. OpenAI가 주도하는 오픈소스 컴파일러 Triton이나 차세대 PyTorch 프레임워크가 진화하면서, 엔비디아 GPU를 겨냥해 작성된 소스코드를 AMD의 MI300/325 시리즈나 빅테크의 자체 ASIC 칩으로도 거의 그대로 포팅(Porting)할 수 있는 소프트웨어적 환경이 성숙했기 때문입니다. 소프트웨어 장벽이 낮아짐에 따라, 하드웨어 공급망 다변화와 옥석 가리기의 속도는 시장의 예측보다 훨씬 빠르게 전개될 가능성이 높습니다.

    4. AI 칩 시장 구조의 대전환 비교 (2026~2028)

    현재 진행 중인 패러다임 변화를 한눈에 이해할 수 있도록 과거 인프라 선점기와 향후 최적화기의 구조를 비교해 보겠습니다.

    구분과거 (인프라 선점기 / 2023~2025)미래 (옥석 가리기 및 최적화기 / 2026~2028)
    주도 칩 형태엔비디아 중심의 범용 GPU (High-Margin)빅테크 자체 설계 중심의 맞춤형 ASIC (Cost-Optimized)
    칩 설계 파트너브로드컴 독점 체제미디어텍, 마벨(Marvell) 등 멀티 벤더 경쟁 체제
    메모리 요구 조건표준형 고용량 HBM (HBM3 / HBM3E)파운드리 최첨단 로직 공정과 결합된 맞춤형 HBM4
    인프라 초점파라미터 확장을 위한 대규모 학습(Training)에이전트 및 서비스 구동을 위한 추론(Inference)
    핵심 경쟁력하드웨어의 절대적 연산 성능전력 대 성능비(TDP) 및 칩 단가(가성비)

    5. 국내 주식시장 여파 분석 (단기적 관점)

    미국발 매크로와 테크 섹터의 동시 충격은 한국 증시의 양대 축인 ‘환율(매크로)’과 ‘반도체(마이크로)’를 동시에 타격하는 전형적인 이중 악재(Double Whammy) 구조를 형성합니다. 코스피 지수는 단기적으로 강한 하방 압력을 받으며 박스권 하단을 테스트하는 고통스러운 조정을 거칠 가능성이 높습니다.

    ① 외국인 수급 이탈 및 환율 변동성 확대

    미 국채 10년물 금리가 임계점인 4.5%를 돌파하고 연내 추가 금리 인상 확률까지 언급되는 매크로 환경은 글로벌 자금의 강한 달러 선호(달러 강세)를 촉발합니다.

    • 환율 상방 압력: 원/달러 환율이 상승(원화 가치 하락)하면, 국내 증시에 유입되어 있던 외국인 투자자들은 가만히 있어도 외환 차손(FX Loss)을 입게 됩니다. 환율 리스크를 회피하기 위해 외국인들이 코스피 시장에서 대규모 매도세로 돌아설 위험이 큽니다.
    • 패시브 자금의 유출: 국채금리 급등으로 글로벌 금융시장에 위험자산 회피(Risk-off) 심리가 번지면, 신흥국(EM) 자산 배분 펀드 내에서 유동성이 좋고 비중이 큰 한국 증시가 기계적인 패시브 매도 물량의 타깃이 되기 쉽습니다.

    ② 국내 반도체 ‘투톱’(삼성전자·SK하이닉스)의 단기 조정 불가피

    국내 증시의 시가총액 절대다수를 차지하는 반도체 대형주는 미 증시의 필라델피아 반도체 지수, 그리고 엔비디아·브로드컴·마이크론의 주가 추이와 동조화(Decoupling이 아닌 Coupling)가 매우 심합니다.

    이미 주말 사이 미 증시에서 마이크론이 17% 가까이 폭락하는 등 반도체 섹터의 센티멘트가 극도로 훼손되었기 때문에, 개장과 동시에 국내 반도체 및 고대역폭메모리(HBM) 관련 밸류체인(소부장) 기업들의 동반 주가 조정은 피하기 어렵습니다. 브로드컴의 점유율 하락 우려가 유발한 “AI 반도체의 마진율이 앞으로도 유지될 수 있을까?”에 대한 의구심이 해소되기 전까지는 기관과 외국인의 보수적인 수급 흐름이 이어질 것입니다.

    ③ 성장주·고PER 섹터의 멀티플 압박

    앞서 언급했듯 국채금리 4.5%는 성장주의 미래 가치를 깎아내리는 강력한 할인율 가중치로 작용합니다. 이에 따라 국내 증시에서 꿈과 미래 실적을 담보로 높은 멀티플을 받아왔던 바이오, 이차전지, 인터넷·플랫폼, 엔터테인먼트 등 금리 민감형 성장주 섹터는 당분간 주가 방어선 구축에 어려움을 겪을 가능성이 큽니다.

    6. 향후 시장 전망 및 시나리오 (중장기적 관점)

    모두가 공포에 질려 주식을 던질 때, 냉정하게 매크로 데이터의 한계와 기술적 펀더멘털을 분리해 내는 것이 자본시장에서 장기 생존하는 비결입니다. 중장기적 관점에서 이번 사태는 ‘상승 추세의 완전한 꺾임(추세 반전)’이라기보다는, 지나치게 과열되었던 AI 내러티브와 통화정책 기대감 간의 격차를 메우는 ‘매서운 되돌림(Rerating)’ 과정으로 해석해야 합니다.

    ① ‘질(Quality)’ 낮은 고용 지표의 한계: 연준의 추가 인상은 제한적

    5월 고용 세부 데이터를 보면 고임금 직종은 줄고 저임금 서비스직이 수치를 왜곡하고 있음을 확인했습니다. 이는 미국 가계의 실질 구매력이 폭발적으로 늘어나 경제가 과열되고 있다기보다는, 계절적 요인에 기반한 착시일 확률이 높습니다.

    따라서 현재 시장이 공포감에 질려 연내 ‘금리 인상’ 확률을 72%까지 급격하게 반영한 것은 다소 과도한 오버슈팅(Overshooting)입니다. 향후 다가올 6월 FOMC(17~18일)를 거치며 파월 의장이 “추가 인상 가능성은 낮다”는 선만 그어주더라도 시장의 공포는 빠르게 진정될 것이며, 시장의 눈높이는 ‘금리 인상’이 아닌 ‘고금리 장기화(Higher for longer)’ 수준으로 재조정되며 지수 하단을 형성할 것입니다.

    ② AI 투자 사이클의 ‘옥석 가리기’: 국내 반도체 투톱의 새로운 기회

    브로드컴의 점유율 축소는 AI 시장 전체 파이의 감소가 아닙니다. 빅테크 기업들이 비용을 아끼기 위해 엔비디아/브로드컴 독점 체제에서 벗어나 자체 ASIC 칩(맞춤형 반도체)을 내재화하는 과정에서 파이 나눠먹기가 시작된 것뿐입니다.

    이 변화는 중장기적으로 국내 반도체 기업들에게 엄청난 위기이자 동시에 대단한 기회입니다. 빅테크들의 자체 칩 내재화 열풍이 거세질수록, 이 맞춤형 칩에 필수적으로 탑재되어야 하는 ‘커스텀 HBM(특히 HBM4)’의 수요는 폭발적으로 다변화됩니다.

    • 삼성전자: 메모리부터 최첨단 파운드리, 선단 패키징(AOP)까지 한 번에 해결할 수 있는 ‘턴키 비즈니스 능력’이 빅테크의 자체 칩 제작 수요와 맞물려 거대한 돌파구를 찾을 수 있습니다.
    • SK하이닉스: TSMC와의 강력한 파운드리 동맹을 바탕으로 빅테크 맞춤형 HBM4 시장에서 독점적 지위를 수성할 체력을 갖추고 있습니다.

    단기 수급 충격이 지나가고 하이퍼스케일러들의 설비투자(CAPEX) 총액이 줄어들지 않았음이 확인된다면, 기술주는 실적을 기반으로 다시 견고한 반등 모멘텀을 형성할 것입니다.

    ③ 업종별 순환매 및 방어주·실적주 차별화 랠리

    매크로 악재로 지수 전체가 박스권에 갇히는 구간에서는 자금의 이동 경로가 명확해집니다. 금리 모멘텀에서 자유롭고 환율 상승의 수혜를 보며, 실적이 꺾이지 않는 섹터로 유동성이 숨어들게 됩니다.

    • 밸류업 프로그램 수혜주 (금융·자동차): 금리 상승기에 순이자마진(NIM) 방어가 가능하고, 현금 흐름이 탄탄해 배당 성향을 높일 수 있는 대표적인 고배당 가치주 계열이 지수 하락을 방어하는 버팀목 역할을 해줄 것입니다.
    • 수출 모멘텀 유효 섹터: 원/달러 환율 상승(원화 약세)의 직접적인 수혜를 입으면서 대미 수출 실적이 서프라이즈를 기록 중인 K-푸드(식음료), 방산, 전력설비(변압기 등) 섹터는 매크로 소음을 뚫고 독자적인 차별화 랠리를 보여줄 가능성이 매우 높습니다.

    7. 결론

    “소음에 흔들리지 말고, 6월 중순의 핵심 매크로 변수 결과를 확인하며 철저히 분할 매수로 대응하십시오.”

    현재 시장은 고용 지표라는 매크로 충격과 AI 실망감이라는 마이크로 악재가 정면으로 충돌하여, 공포에 질린 투매가 투매를 부르는 ‘과매도 구간’으로 진입하는 과정에 있습니다. 향후 일주일간은 눈앞의 주가 창이 요동치는 변동성 극대화 구간이 될 것이므로, 감정에 휩싸인 뇌동매매는 절대 금물입니다.

    1. 현금 비중 확보 및 철저한 관망 (Wait & See)

    다음 주 발표될 미국의 5월 CPI(소비자물가지수) 수치와 6월 17~18일 FOMC 성명서 및 파월 의장의 입을 확인하기 전까지는 서둘러 칼날을 잡을 필요가 없습니다. 공격적인 저가 매수보다는 일정 수준의 현금을 쥔 채 시장이 매크로 충격을 소화하는 과정을 관망하는 것이 유리합니다.

    2. 매수 타이밍과 포트폴리오 압축 (Rebalancing)

    만약 차주 발표될 CPI 지표가 시장 예상치에 부합하거나 하회하고, FOMC에서 파월 의장이 “현재 금리 수준이 충분히 긴축적이며 추가 인상 우려는 과도하다”라는 매파적 색채를 누그러뜨리는 발언만 해주어도, 미 10년물 국채금리는 다시 4.3~4.4% 선으로 안정세를 찾을 것입니다.

    바로 이 시점이, 매크로 소음과 테크 섹터 조정으로 인해 본질적 가치 이상으로 과도하게 밀린 국내 우량 반도체 대형주 및 핵심 맞춤형 HBM 밸류체인(소부장) 주식들을 싼 가격에 주워 담을 최고의 기회(Golden Buying Opportunity)가 될 것입니다.

    엔지니어의 시각에서 시스템 버스(Bus)의 대역폭이 꽉 차서 병목이 걸리면, 유능한 엔지니어는 억지로 클럭을 더 올리는 무리를 하지 않습니다. 대신 아키텍처 구조를 다중 구조(Multi-core)로 리디자인(Redesign)합니다. 지금 글로벌 AI 시장과 금융시장이 딱 그 자리에 와 있습니다.

    지나치게 거품이 끼었던 독점 공급망의 밸류에이션이 빅테크들의 효율성 극대화 전략에 의해 정상화되는 건강한 진통 과정입니다. 소음의 정점에서 두려워하기보다, 자체 칩 공급망 다변화의 직접적인 수혜를 입을 수 있는 ‘진짜 기술력을 가진 옥(玉)’이 무엇인지 필터링하며 다가올 6월 중후반의 반등장을 준비하시기 바랍니다.

    시장의 거센 파도 속에서도 중심을 잡는 현명한 투자를 응원합니다.

    관련 기사:

    https://n.news.naver.com/mnews/article/016/0002652856

  • [2026.06.05] MS ‘마요라나 2’ 칩 심층 분석: 엔지니어링 혁신과 자본시장 투자의 미래

    MS의 마요라나 2 위상 양자 컴퓨터 칩의 기술적 특징과 타 진영 기술을 비교한 영문 인포그래픽. 좌측에는 머리카락을 땋은 듯한 위상학적 매듭 구조(Braid Theory)와 향상된 큐비트 수명(20초~1분), 1,000배 높아진 신뢰성 등 마요라나 2의 핵심 혁신이 시각화되어 있으며, 우측에는 IBM과 구글의 일반 초전도 방식(물리 큐비트 수만 개 필요) 및 이온큐의 이온 트랩 방식이 도식화되어 서로 장단점을 비교하고 있다." 짚고 넘어갈 인포그래픽 핵심 포인트 (상세 설명) 블로그 독자들이 이미지와 글을 함께 매칭하여 쉽게 이해할 수 있도록 구조를 요약해 드립니다. 메인 비주얼 (좌측 구획): * The Braid Theory (위상학적 보호): 외부 노이즈가 유입되어도 정보가 깨지지 않도록 노란색과 푸른색 선이 꼬여서 단단한 매듭을 형성하는 모습을 직관적으로 보여줍니다. Performance Leap (성능 도약): 전작 대비 신뢰성 1,000배 향상, 큐비트 결맞음 수명이 마이크로초 단위에서 20초~1분으로 비약적으로 상승했음을 강조하는 데이터 그래프가 포함되어 있습니다. 비교 인프라 (우측 구획): Superconducting (초전도 방식): 수많은 격자 모양의 회로(물리 큐비트)가 얽혀 있어 구조적으로 거대하고 노이즈에 취약한 IBM·구글 진영의 단점을 시각화했습니다. Ion Trap (이온 트랩 방식): 진공 상태에서 원자(이온)를 레이저로 제어하는 이온큐의 메커니즘을 점과 빛의 형태로 대조하여 보여줍니다.

    서론: 양자 패권의 시대적 전환점과 MS

    인류의 하드웨어 컴퓨팅 역사는 언제나 미시 세계의 한계를 극복하는 과정이었습니다. 실리콘 기반의 트랜지스터 미세 공정이 수 나노미터(nm) 단위를 넘어 원자 수준의 물리적 한계인 ‘양자 터널링(Quantum Tunneling)’ 현상에 직면하면서, 우리가 반세기 동안 신봉해 왔던 무어의 법칙(Moore’s Law)은 종말을 고하고 있습니다. 이제 전 세계 IT 산업과 거대 자본시장이 주목하는 다음 패러다임은 명확합니다. 바로 미시 세계의 기묘한 물리 법칙을 한계가 아닌 ‘연산의 원동력’으로 삼는 양자 컴퓨팅(Quantum Computing)의 시대입니다.

    2026년 현재, 글로벌 자본시장은 거대한 딜레마와 피로감에 빠져 있습니다. 지난 수년간 생성형 AI(Generative AI)와 대규모 언어 모델(LLM)에 수천억 달러에 달하는 천문학적인 자본지출(CapEx)이 투입되었으나, 시장 일각에서는 “빅테크의 막대한 투자가 과연 언제 실질적인 주당순이익(EPS) 성장과 압도적인 매출로 치환될 것인가?”에 대한 의구심, 이른바 ‘AI 거품론’이 고개를 들고 있기 때문입니다. 인프라 하드웨어의 전력 소모량은 폭발적으로 증가하고 있으며, 기존 폰 노이만 아키텍처 기반의 컴퓨팅 시스템은 인공지능의 진화 속도를 감당하지 못해 병목 현상을 일으키고 있습니다.

    이러한 매크로적 정체기 속에서 마이크로소프트(MS)가 공식 발표한 ‘마요라나 2(Majorana 2)’ 위상 양자 칩은 단순한 하드웨어의 마이너 업그레이드가 아닙니다. 이는 하드웨어 소재 공학의 극적인 혁신, 에이전틱 AI(Agentic AI) 기반의 최적화 소프트웨어, 그리고 자본시장의 판도를 통째로 바꾸는 상용화 로드맵(2029년 목표)이 결합된 기술적·경제적 이정표입니다.

    필자는 오랜 기간 미시적인 아키텍처의 미세 정밀 설계부터 거시적인 자본 흐름을 분석해 온 엔지니어 출신 애널리스트로서, 이번 마요라나 2 칩이 가진 기술적 실체와 이것이 마이크로소프트(MSFT)의 기업 가치, 나아가 글로벌 양자 컴퓨팅 투자 생태계에 미칠 파급력을 가장 냉철하고 심도 있게 해부해 드리고자 합니다. 이 포스팅은 기술의 기저에 흐르는 물리학적 메커니즘부터 자본시장의 포트폴리오 전략까지, 그 어디에서도 볼 수 없었던 압도적인 깊이의 리포트 형태로 작성되었습니다.

    1. ‘마요라나 2’의 기술적 분석: 위상 양자 컴퓨팅 (Topological Quantum Computing)의 본질

    1.1 초전도 회로 방식의 근본적 한계와 노이즈의 위협

    현재 양자 컴퓨터 시장의 주류를 형성하고 있는 IBM과 구글은 ‘초전도 회로(Superconducting Circuits)’ 방식을 오랜 기간 밀어왔습니다. 이는 조셉슨 소자(Josephson Junction)를 활용해 인공 원자를 만들고, 마이크로웨이브 펄스를 주입해 큐비트(Qubit)의 상하태를 제어하는 방식입니다. 기존 반도체 미세 공정과 유사한 설비를 활용할 수 있어 초기 기술 성숙도를 빠르게 끌어올리는 데는 매우 유리했습니다.

    그러나 하드웨어 엔지니어 관점에서 초전도 방식은 태생적인 치명적 약점을 가집니다. 바로 외부 환경의 극미한 변화에도 양자 중첩과 얽힘 상태가 파괴되는 ‘탈결맞음(Decoherence)’ 현상입니다. 주변의 미세한 전자기적 잡음, 기기 자체의 열적 흔들림, 심지어 우주방사선마저도 큐비트의 정보를 오염시킵니다. 쉽게 비유하자면, 일반 초전도 방식은 “아주 가늘고 깨지기 쉬운 유리 실로 거대한 건축물을 짓는 것”과 같아서 주변에 작은 진동(노이즈)만 발생해도 실이 쉽게 끊어지고 연산 오류가 발생합니다.

    이를 극복하기 위해 ‘오류 수정(Error Correction)’ 알고리즘이 필수적이지만, 초전도 방식에서는 단 1개의 결함 없는 ‘논리적 큐비트(Logical Qubit)’를 만들기 위해 수만 개에서 수십만 개의 물리적 큐비트가 필요합니다. 이는 서버룸 규모의 기하학적 비대화와 막대한 비용 상승을 초래하여 상용화의 걸림돌이 되어 왔습니다.

    1.2 위상 양자 컴퓨팅(Topological Quantum Computing)의 구조적 혁신

    반면, 마이크로소프트가 오랜 비판 속에서도 뚝심 있게 밀고 온 ‘위상 양자 컴퓨팅’은 이 노이즈 문제를 하드웨어의 ‘구조적·수학적 성질’로 해결하려는 정공법입니다. 이를 이해하기 위해선 수학의 위상수학(Topology) 개념을 물리 소자에 대입해야 합니다.

    위상 방식은 실을 일직선으로 두는 것이 아니라, 여러 가닥의 실을 ‘머리카락 땋듯이(Braid)’ 구조적으로 꼬아놓은 매듭의 형태로 정보를 기록합니다. 일직선의 실은 중간이 아주 살짝만 긁히거나 손상되어도 전체 정보가 유실되지만, 머리카락을 단단히 땋아놓은 매듭 구조는 실의 일부 표면이 조금 손상되더라도 그 매듭이 가진 전체적인 ‘꼬임의 횟수’나 ‘기하학적 형태(위상학적 성질)’는 전혀 변하지 않습니다.

    즉, 국소적인 노이즈(Local Noise)가 칩 전체의 위상학적 매듭 구조를 통째로 풀어내지 못하는 한, 내부의 양자 정보는 완벽하게 보호됩니다. 하드웨어 소자 자체적으로 노이즈에 대한 ‘기하학적 면역력’을 갖추게 되는 시스템인 것입니다.

    1.3 마요라나 페르미온(Majorana Fermion)의 반도체 위 제어

    이 위상학적 매듭의 역할을 수행하는 핵심 물리적 실체가 바로 ‘마요라나 페르미온(Majorana Fermion)’입니다. 1937년 이탈리아의 천재 물리학자 에토레 마요라나가 예언한 이 입자는 “자기 자신이 곧 자신의 반입자(Antiparticle)가 되는” 대칭적 성질을 가집니다. 자연계에서 독립된 소입자로는 발견되지 않으나, 특정 조건의 초전도체와 하이브리드 반도체 나노와이어의 경계면에서는 여러 전자의 집단적 움직임에 의해 하나의 입자처럼 행동하는 ‘준입자(Quasiparticle)’ 형태로 유도될 수 있습니다.

    마이크로소프트의 ‘마요라나 2’ 칩은 나노공학 설계를 극도로 고도화하여, 이 마요라나 준입자의 위치를 반도체 칩 위에서 정밀하게 통제하고 이들을 서로 교차(Braiding)시킴으로써 오류가 원천 차단된 양자 게이트 연산을 수행하는 데 성공한 기념비적인 하드웨어 아키텍처입니다.

    2. 이전 세대(마요라나 1) 대비 개선점: 하드웨어와 소프트웨어의 완전한 도약

    지난해 마이크로소프트가 실험실 수준에서 제한적으로 공개했던 마요라나 1세대 프로토타입은 가능성만을 보여준 미완의 대기였습니다. 하지만 단 1년 만에 고도화되어 등장한 마요라나 2는 소재 공학과 AI 제어 기술의 융합을 통해 상용화 수준의 엄청난 도약을 이뤄냈습니다.

    2.1 소재의 혁신: 알루미늄(Al) ➔ 납(Lead, Pb) 기반 초전도체

    하드웨어 엔지니어링 관점에서 가장 전율을 느끼는 부분은 바로 초전도 박막 소재의 전면 교체입니다.

    • 마요라나 1 (알루미늄 기반): 초전도 성능을 유도하기 위해 가공이 쉬운 알루미늄을 나노와이어 위에 증착했습니다. 하지만 알루미늄은 초전도 에너지 갭(Energy Gap)이 상대적으로 작아, 미세한 열적 흔들림이나 외부 자기장 변동에 쉽게 초전도 상태를 상실했습니다. 이로 인해 마요라나 입자를 안정적으로 유지할 수 있는 물리적 마진이 극도로 좁았습니다.
    • 마요라나 2 (납 기반): 마요라나 2는 공정 난이도가 극악이지만 물리적 특성이 훨씬 탁월한 납(Lead, Pb) 기반의 초전도 물질을 채택했습니다. 물리적으로 납은 외부 노이즈(전자기적 잡음, 미세 열 변화 등)를 차단하고 밀어내는 능력이 알루미늄보다 압도적으로 우수합니다. 이는 큐비트를 외부 간섭으로부터 완벽히 차단된 극도로 안정적인 상태로 묶어둘 수 있는 물리적 기반이 되었습니다.

    2.2 신뢰성(Reliability)의 1,000배 향상

    양자 컴퓨팅의 실질적 가치를 평가할 때 가장 중요한 지표는 물리적 큐비트의 단순 개수가 아니라, 연산의 정확도를 뜻하는 ‘신뢰성(Fidelity)’입니다. 마요라나 2 칩은 납 소재 도입과 기하학적 설계 최적화를 통해 양자 게이트 연산 수행 시의 신뢰성을 전작 대비 무려 1,000배 이상 끌어올렸습니다. 이는 오류 수정 단계를 거치기 전의 Raw 물리 큐비트 상태에서도 고도의 연산을 안정적으로 버텨낼 수 있음을 의미합니다.

    2.3 결맞음 시간(Coherence Time)의 비약적 상승

    과거 마요라나 1 시절의 양자 유지 시간(결맞음 시간)은 마이크로초(㎲, 100만 분의 1초) 단위에 불과했습니다. 아무리 연산 속도가 빨라도 정보를 유지하는 시간이 눈 깜짝할 사이보다 짧다면 긴 아키텍처 알고리즘을 구동할 수 없습니다.

    그러나 마요라나 2는 이 결맞음 시간을 평균 20초, 최대 1분 수준까지 늘려놓았습니다. 컴퓨터 아키텍처를 설계하는 엔지니어 시각에서 마이크로초에서 십초 단위로의 전환은 차원이 다른 지평의 열림입니다. 수백만 번의 양자 논리 게이트 시퀀스를 정보 유실 없이 넉넉하게 구동할 수 있는 ‘소프트웨어 실행 시간’을 하드웨어 단에서 완벽하게 확보한 것입니다.

    2.4 에이전틱 AI(Agentic AI) 기반의 설계 및 제어 자동화

    양자 칩은 제조만큼이나 ‘캘리브레이션(미세 조정)’이 극악의 난이도를 자랑합니다. 칩에 연결된 수백 개의 전극에 인가되는 전압과 전류 매개변수(Parameter)를 0.0001V 단위로 정밀하게 맞춰야만 가상의 마요라나 입자가 최적의 위상 상태를 유지합니다. 과거에는 박사급 연구원들이 수주일 동안 매달려 수동으로 조율해야 했습니다.

    MS는 이 병목 현상을 자사의 독보적인 인공지능 기술로 정면 돌파했습니다. 고도화된 자율형 AI 에이전트인 ‘디스커버리 플랫폼(Discovery Platform)’을 제조 및 측정 공정에 투입한 것입니다. AI 에이전트는 실시간으로 칩의 물리적 반응 신호를 측정하고, 머신러닝 알고리즘을 통해 수천 개의 매개변수 조합을 스스로 탐색·최적화합니다. 인간이 수개월 걸려야 끝내던 하드웨어 튜닝 과정을 단시간에 끝내며 전체 양자 개발 로드맵을 절반 이하로 단축시켰습니다.

    3. 현재 기술의 한계와 풀어야 할 난제

    마요라나 2가 가져온 충격과 혁신은 대단하지만, 냉정한 엔지니어이자 가치 투자자의 시각으로 볼 때 상용화 대량 양산까지 넘어야 할 거대한 하드웨어적·이론적 장벽은 여전히 존재합니다.

    3.1 극저온 환경(밀리켈빈)의 가혹한 종속성

    납 기반 소재로 임계 특성을 올렸다고는 하나, 위상학적 특성을 발휘하고 초전도 매듭을 유지하기 위해서는 여전히 절대영도(영하 273도 부근)에 가까운 밀리켈빈(mK) 수준의 가혹한 환경이 필수적입니다. 이를 위해서는 액체 헬륨을 사용하는 거대하고 값비싼 ‘희석 냉동기(Dilution Refrigerator)’ 하드웨어가 반드시 동반되어야 합니다. 이 냉각 장치는 소형화가 불가능에 가깝기 때문에, 미래의 위상 양자 컴퓨터 역시 개인용 디바이스가 아닌 오직 ‘클라우드 데이터센터 인프라’ 형태로만 대중에게 보급될 수 있다는 태생적 한계가 있습니다.

    3.2 물리학계의 검증 압박과 ‘가짜 신호’ 논란

    마요라나 페르미온은 실재하는 독립 입자가 아니라, 고체 물리 내부에서 조건부로 발현되는 준입자 현상입니다. 이 때문에 물리학계 일각에서는 여전히 엄격한 증거를 요구하며 의구심을 표하고 있습니다. 과거에도 여러 연구 그룹이 마요라나 입자를 관측했다고 발표했다가 단순한 하드웨어 결함이나 노이즈가 만들어낸 가짜 신호(Trivial bound states)임이 밝혀져 논문을 철회한 사례가 있기 때문입니다. 마이크로소프트의 마요라나 2가 보여준 신호가 학계의 완벽한 피어리뷰(동료 검증)를 통과하고 이론적·실험적 완결성을 100% 인정받는지가 단기적인 핵심 모니터링 요소입니다.

    3.3 논리적 큐비트 규모 확장(Scaling)의 패키징 공정

    단일 혹은 소수의 물리적 큐비트 수준에서 수십 초의 수명을 증명한 것과, 이를 수천 수만 개로 묶어 대규모 패키징을 완성하는 것은 전혀 다른 차원의 하드웨어 엔지니어링 영역입니다. 나노와이어 배선 사이의 전자기적 간섭(Crosstalk)을 차단하면서 초고속 제어 신호선을 극저온 냉동기 내부로 인입하는 대규모 확장 패키징 기술은 이제 막 걸음마를 뗀 단계에 불과합니다.

    4. 앞으로의 발전 가능성: 하드웨어와 소프트웨어의 선순환

    4.1 2029년 상용화 로드맵의 현실화: ‘AI for Quantum’

    마이크로소프트가 당초 시장의 예상을 깨고 2029년 상업용 확장형 양자 컴퓨터 대량 보급이라는 공격적인 로드맵을 자신 있게 제시한 배경에는 하드웨어와 소프트웨어의 선순환 아키텍처가 자리 잡고 있습니다.

    ‘AI를 활용해 양자 하드웨어의 난제를 풀고(AI for Science), 그렇게 완성된 양자 컴퓨터로 현존하는 AI 인프라의 연산 성능을 다시 지수함수적으로 폭발시키는’ 고리가 완성된 것입니다. 디스커버리 플랫폼과 같은 에이전틱 AI가 하드웨어 설계를 지속적으로 돕는 선순환 구조가 정착되면서 발전 속도는 무어의 법칙을 넘어 지수함수적으로 빨라질 것입니다.

    4.2 오류 수정(Error Correction) 비용의 혁명적 절감

    자본시장의 관점에서 위상 양자 컴퓨터가 가진 최고의 매력은 ‘압도적인 원가 구조와 가성비’에 있습니다. 일반 초전도 방식(IBM/구글)은 1개의 깨끗한 논리 큐비트를 만들기 위해 수만 개의 물리 큐비트가 필요하므로 천문학적인 제조 원가와 전력 비용이 소모됩니다.

    반면 마요라나 2 기반의 위상 방식은 하드웨어 자체적으로 노이즈를 강력하게 방어하므로, 훨씬 적은 수의 큐비트(수십~수백 개)만으로도 완벽한 오류 수정 양자 컴퓨터를 구현할 수 있습니다. 이는 서버룸 규모를 획기적으로 줄이고 상업용 대량 양산 단가를 낮추는 핵심 요인이 되어 빅테크 간의 인프라 경쟁에서 강력한 원가 우위를 보장합니다.

    5. 관련 기업 및 기술 아키텍처 비교 Matrix

    현재 글로벌 양자 컴퓨터 하드웨어 시장은 크게 세 가지 패러다임으로 나뉘어 치열한 주도권 싸움을 벌이고 있습니다. 엔지니어링 관점에서 각 진영의 아키텍처 장단점을 명확히 비교 분석해 드리겠습니다.

    구분마이크로소프트 (MS)IBM / 구글이온큐 (IonQ) / 하니웰
    핵심 기술 방식위상 양자 (Topological)초전도 회로 (Superconducting)이온 트랩 (Ion Trap)
    작동 원리납/알루미늄 소자 내 매듭(위상) 구조 이용 연산인공 원자 역할을 하는 마이크로칩 회로 제어전자기장으로 진공에 띄운 실제 이온(원자) 제어
    장점· 하드웨어 자체 노이즈 면역력
    · 오류 수정에 필요한 큐비트 수 적음    		· 기술 성숙도가 가장 높음
    · 칩 제조 공정(반도체 유사)에 유리    		· 큐비트 자체의 기본 수명이 김
    · 상온 작동 가능 (진공 장치 필요)
    단점/과제· 구현 난이도 극상
    · 추가적인 물리학적 검증 필요    		· 외부 노이즈에 극도로 취약함
    · 오류 수정을 위해 수만 개 큐비트 필요    		· 레이저 제어 시스템의 물리적 확장 한계
    · 연산 속도가 다소 느림
    상용화 목표2029년 상업용 확장형 컴퓨터2029년~2033년 에러 수정 컴퓨터현재 성능 고도화 및 서비스 중

    엔지니어로서의 총평:

    IBM과 구글이 기성 반도체 공정을 활용해 큐비트 ‘개수’를 늘리는 데 집중해 왔다면, MS는 아예 노이즈가 없는 완벽한 하드웨어 소자(마요라나 2)를 만드는 정공법을 택했습니다. 그동안은 진척이 느려 우려를 샀으나, 이번 마요라나 2에서 ‘납 소재 도입’과 ‘AI 자동화 제어’를 통해 가시적인 성능(수명 20초, 신뢰성 1000배)을 증명해 냈습니다. 이 방식이 성공한다면 추후 오류 수정 양자 컴퓨터 경쟁에서 IBM이나 구글을 한 번에 추월할 수 있는 강력한 하드웨어적 치트키가 될 것입니다.

    6. 마이크로소프트(MSFT) 주가 및 밸류에이션 진단

    이제 자리를 옮겨 30년 차 자본시장 애널리스트의 시각으로 마이크로소프트(티커: MSFT)의 현재 재무 상태와 주가 밸류에이션을 냉정하게 진단해 보겠습니다. 아무리 위대한 기술이라도 투자자에게 자본 효율성을 증명하지 못하면 무의미하기 때문입니다.

    6.1 현재 주가 상태 분석 (2026년 6월 초 기준)

    현재 마이크로소프트의 주가는 약 $428.05 수준에서 거래되고 있습니다. 지난 2~3년간 생성형 AI 프리미엄과 Azure 클라우드의 가파른 성장세에 힘입어 전고점인 $555.45까지 치솟았던 주가는, 최근 빅테크 자본지출(CapEx)의 단기 효율성에 대한 시장의 피로감과 거시경제적 고금리 우려가 겹치며 고점 대비 약 20% 이상 건전한 조정을 받았습니다. 현재 구간은 투기성 자금이 정제되고 하방 경직성을 확보하며 장기 가치 투자자들의 유입 속에 바닥을 다지는 매력적인 구간입니다.

    6.2 밸류에이션 멀티플 진단

    현재 마이크로소프트의 선행 주가수익비율(Forward P/E)은 약 25.5배 수준입니다. AI 프리미엄이 극도로 붙어 멀티플이 35배를 상회하던 시절에 비하면 밸류에이션 매력이 상당히 높아진 상태입니다. 현 주가는 시장의 AI 실적 우려를 상당 부분 선반영하고 있으며, MS가 가진 고유의 강력한 비즈니스 프랜차이즈(SaaS, Cloud) 가치를 고려할 때 매우 합리적이고 저렴한 진입 가격대를 형성하고 있습니다.

    6.3 향후 가이던스(Guidance): ‘마요라나 2’가 재무제표에 미칠 영향

    결론부터 말씀드리면, 마요라나 2는 당장 1~2년 내의 주당순이익(EPS)을 끌어올릴 단기 촉매(Earnings Catalyst)는 아닙니다. MS 역시 양자 부문의 독립된 매출을 아직 공개하지 않고 있으며, 당분간은 미래 가치 제고를 위한 R&D 비용으로 처리될 것입니다. 그러나 기업의 장기 내재 가치(Intrinsic Value) 측면에서는 다음과 같은 명확한 가이던스를 제시합니다.

    • 클라우드(Azure) 생태계의 ‘초격차’ 인프라 확보: MS는 이미 12개의 엔텡글드(Entangled) 논리 큐비트를 Azure 클라우드 인프라에 연동하는 획기적인 이정표를 보여준 바 있습니다. 마요라나 2의 신뢰성 1,000배 향상은 향후 ‘Azure Quantum’의 구독 단가를 크게 올릴 명분이 되며, 고도화된 시뮬레이션 연산이 필수적인 글로벌 제약사, 신소재 기업, 대형 금융사들을 Azure 생태계에 강력하게 묶어두는(Lock-in) 독점적 무기가 될 것입니다.

    7. 글로벌 양자 핵심 기업 4사 밸류에이션 비교 분석

    자본시장에서 실질적으로 자금을 크게 싣거나 트레이딩할 수 있는 대표적인 양자 관련 기업 4사의 포지셔닝을 투자 관점에서 정밀하게 진단해 드리겠습니다.

    7.1 마이크로소프트 (MSFT)

    • 현재 시가총액: 약 $3.2조 (글로벌 최상위 빅테크)
    • 주가 위치 및 밸류에이션: 고점 대비 약 20% 조정 후 바닥 다지기. 선행 PER 25.5배.
    • 핵심 투자 매력도: 가장 안전한 본업의 현금흐름과 초고위험 미래 기술의 상방 잠재력을 동시에 쥐는 가장 균형 잡힌 코어 포트폴리오 자산입니다. 장기 투자의 닻으로 삼기에 이보다 완벽한 대안은 없습니다.

    7.2 IBM (IBM)

    • 현재 시가총액: 약 $1,600억
    • 주가 위치 및 밸류에이션: AI 및 양자 실적 가시화로 최근 1년간 완만한 우상향. PER 18~20배.
    • 핵심 투자 매력도: 현시점 자본시장에서 가장 ‘양자 컴퓨터로 매출을 내는 형태’에 가까운 기업입니다. 이미 1,000큐비트가 넘는 ‘콘도르(Condor)’ 칩을 선보였고, 전 세계 기업/연구소와 ‘IBM Quantum Network’ 구독 계약을 맺어 실제 현금흐름을 창출하고 있습니다. 단기 실적 안정성이 돋보입니다.

    7.3 이온큐 (IONQ)

    • 현재 시가총액: 약 $18억 ~ $25억 (시장 투심에 따라 변동성 극심)
    • 주가 위치 및 밸류에이션: 기대감과 투기적 자금이 공존하는 구간. 매출 대비 PBR/PSR 지표는 현재 무의미함.
    • 핵심 투자 매력도: 거대한 냉동기 없이 상온 작동이 가능하다는 유일무이한 하드웨어적 장점을 가진 순수 양자주(Pure Play)입니다. 실제 정부 및 연구소향 매출이 찍히기 시작했으나, 주기적인 유상증자(Capital Increase) 리스크와 보호예수 해제 물량에 따라 주가가 출렁이므로 철저히 하이리스크-하이리턴 트레이딩 영역으로 접근해야 합니다.

    7.4 리게티 컴퓨팅 (RGTI)

    • 현재 시가총액: 약 $2억 ~ $3억 (소형주 및 동전주 영역)
    • 주가 위치 및 밸류에이션: 기술 확장성 한계 우려와 거대 자본력 싸움에서의 열세로 주가 장기 바닥권 횡보 중.
    • 핵심 투자 매력도: 초전도 방식의 틈새시장을 노리는 소형 스타트업으로, 리스크가 매우 높은 스펙큘레이션(투기) 영역입니다. 자본 구조가 취약하여 보수적 가치 투자자에게는 권장하지 않습니다.

    8. 투자 전략: 시계열별 접근법

    📌 단기적 관점 (1~2년): “안정적 현금흐름과 기술 리더십 확인”

    • 투자 전략: 분할 매수(Accumulate) 극대화 유효
    • 분석: 최근 시장은 AI 인프라 자본지출에 대한 의구심을 던지고 있습니다. MS는 이번 발표를 통해 ‘AI를 활용해 하드웨어 공학의 난제를 풀고, 그것으로 다음 세대인 양자 컴퓨터를 완성한다’는 완벽한 선순환 스토리를 증명했습니다. 단기적으로는 본업인 오피스 365 AI 매출과 클라우드 성장률이 주가를 견인하겠지만, 마요라나 2 발표는 주가의 강력한 하방 지지선이자 멀티플 재평가(Re-rating)를 이끄는 심리적 방어벽 역할을 톡톡히 할 것입니다.
    • 단기 톱픽: 실적 가시성이 높은 IBM과 낙폭과대 밸류에이션 매력이 부각되는 마이크로소프트의 투트랙 전략이 유효합니다. (단기 목표가: MSFT 기준 $480)

    📌 중장기적 관점 (3~5년 이상): “양자 패권(Q-Day) 시대를 대비한 독점적 포지셔닝”

    • 투자 전략: 포트폴리오 내 핵심 코어(Core) 자산으로 장기 보유 및 매집
    • 분석: 2030년을 전후로 기존 암호 체계가 무력화되는 ‘Q-Day’가 도래할 것이라는 예측 속에서, 양자 컴퓨터는 국가 안보 및 글로벌 산업의 핵심 인프라가 될 것입니다. IBM의 초전도 방식은 거대한 서버룸 크기와 기하학적 원가 비용의 한계에 직면할 가능성이 높지만, MS의 마요라나 2가 상용화에 성공한다면 소수의 큐비트만으로 압도적인 에러 수정이 가능해집니다. 이는 중장기 마진율과 확장성 면에서 MS가 시장을 ‘Monopoly(독점)’ 할 확률이 가장 높음을 시사합니다. (중장기 잠재 내재 가치: MSFT 기준 $560 이상)
    • 중장기 다크호스: 상온 작동의 이점을 가진 이온큐(IONQ)는 모바일이나 군사용, 항공우주용 틈새시장을 장악하거나, 중장기적으로 기술이 탐나는 거대 빅테크(아마존, 구글 등)에 비싼 값에 M&A(인수합병)될 해피엔딩 시나리오가 존재하므로 포트폴리오의 양념으로 소량 보유할 가치가 있습니다.

    최종 투자 의견 요약

    “현재의 주가 조정은 위대한 가치 진입의 기회이며, 마요라나 2는 MS의 미래 권력을 담보하는 가장 확실한 하드웨어 치트키다.”

    MS는 더 이상 단순한 소프트웨어 기업이 아닙니다. 미시 아키텍처(납 소재 초전도체)와 거시 소프트웨어(에이전틱 AI)를 모두 스스로 통제할 수 있는 지구상 몇 안 되는 ‘하드코어 테크 자이언트’임을 이번 마요라나 2를 통해 다시 한번 입증했습니다. 장기 투자자라면 매크로 소음에 흔들릴 이유가 없는 완벽한 구간입니다. 지혜로운 자본 배분을 통해 다가올 양자 패권의 시대에 거대한 복리 증식의 기쁨을 누리시기 바랍니다.

    [양자 컴퓨팅 베팅 포트폴리오 추천 비중]

    • 마이크로소프트 (MSFT) : 60% (핵심 코어, 기술 독점력 + 본업 안정성)
    • IBM (IBM) : 30% (인프라 안정성, 현금흐름 방어용)
    • 이온큐 (IONQ) : 10% (하이리턴 알파용 복권, 하이테크 스펙큘레이션)

    관련 기사:

    https://n.news.naver.com/mnews/article/584/0000037898

    관련 포스팅:

    [2026.05.22] 양자 컴퓨팅 4대 아키텍처 완벽 해부와 ‘중성원자’의 시대: 기술 병목에서 투자 전략까지
