  • [2026.08.25] 엔비디아 그록3(Groq3) LPX 랙 양산과 AI 반도체 패러다임의 대전환: SRAM vs HBM 구조 분석 및 밸류체인 투자 전략

    엔비디아 그록랙 구조
디스어그리게이티드 추론 구조 (Disaggregated AI Inference Architecture)

Rubin GPU (HBM4): 입력 데이터 분석 및 문맥 파악을 전담하는 Prefill 단계

Groq3 LPU (On-chip SRAM): 초당 3,400 토큰 생성을 전담하는 초저지연 Decode 단계

3단계 메모리 계층 구조 비교 (3-Tier Memory Hierarchy)

SRAM: Ultra Low Latency / 40 PB/s Bandwidth (실시간 순차 토큰 생성)

HBM: High Bandwidth / Large Capacity (학습 및 병렬 연산)

DDR5: System Memory Buffer (대용량 KV 캐시 및 백업)

디자인 톤앤매너: 글로벌 테크 및 금융 분야에 어울리는 다크 네이비 & 네온 블루/그린 아키텍처 비주얼로 완성되었습니다.

    📌 엔비디아 그록3 LPX Executive Summary

    1. 역대 최대 라이선스 계약의 상용화: 엔비디아가 200억 달러(약 27조 원) 규모의 라이선스 계약으로 확보한 그록(Groq) 기술 기반 ‘그록3 LPX’ 랙 양산에 돌입했습니다. 네오클라우드 네비우스(Nebius) 데이터센터에 베라 CPU, 루빈 GPU와 함께 첫 배치되며 올해 말 가동됩니다.
    2. 추론 시장의 게임 체인저 (Disaggregated Architecture): 프롬프트 입력(Prefill)은 고성능 GPU(루빈)가, 실시간 응답 토큰 생성(Decode)은 초저지연 SRAM 기반 LPU(그록3)가 분담하는 ‘디스어그리게이티드(분산) 추론’이 본격 적용됩니다.
    3. 압도적인 초저지연 성능: Gemma 4 31B 모델(10만 토큰 컨텍스트) 기준 초당 3,400 토큰을 처리하며, 경쟁사 대비 최대 4배 빠른 반응성을 확보하여 실시간 AI 코딩 및 에이전트 서비스의 핵심으로 부상했습니다.
    4. 투자의 패러다임 변화: ‘GPU + HBM’ 단일 공식에서 벗어나 SRAM, 비메모리 OSAT/테스트, 대면적 FC-BGA 기판, CPO(광반도체), 데이터센터 전력 인프라 중심으로 수혜주 밸류체인이 이동합니다.

    1. 서론: AI 데이터센터 시장의 미세 균열과 대변혁의 시작

    AI 반도체 시장을 수년간 지배해 온 패러다임은 명확했습니다. “더 커다란 GPU에 더 넓은 대역폭의 HBM(고대역폭 메모리)을 부착하여 거대한 단일 클러스터로 묶는다.” 이 공식은 거대언어모델(LLM)의 사전 학습(Training) 및 대규모 컨텍스트 입력 처리에는 최적의 성능을 발휘해 왔습니다.

    하지만 AI 시장의 중심축이 단순 모델 개발과 학습을 넘어 실질적인 상용 서비스, 즉 ‘AI 에이전트(AI Agent)’, ‘실시간 자율 코딩’, ‘초저지연 대화형 AI’ 형태의 추론(Inference) 단계로 빠르게 이동함에 따라 기존 GPU 단일 구조의 치명적인 한계가 드러나기 시작했습니다.

    가장 큰 문제는 바로 ‘디코드(Decode) 단계에서의 메모리 병목 현상’입니다. AI 모델이 응답 토큰을 하나씩 순차적으로 생성할 때, GPU 내부 연산기(ALU)는 일거리가 부족해 노놀 정도로 놀고 있는 반면, 외부 메모리에서 파라미터 가중치를 지속적으로 읽어오는 과정에서 거대한 연산 지연(Latency)이 발생합니다. 이는 곧 서비스 운영 비용의 증가와 사용자 경험의 저하로 직결됩니다.

    이러한 상황에서 글로벌 AI 반도체 대장주인 엔비디아(NVIDIA)가 마침내 파격적인 카드를 꺼내 들었습니다. 지난해 12월 사상 최대 규모인 200억 달러(약 27조 원)를 들여 인수한 초저지연 추론 칩 스타트업 ‘그록(Groq)’의 기술을 마침내 자사의 차세대 데이터센터 플래그십 아키텍처인 ‘베라 루빈(Vera Rubin)’ 플랫폼의 전용 추론 가속 랙인 ‘그록3 LPX(Groq3 LPX)’ 형태로 상용화 및 본격 양산에 들어갔다고 공식 발표했습니다.

    2. 엔비디아의 결단: 200억 달러 거래의 결실, 그록3 LPX 양산 본격화

    엔비디아는 네오클라우드(Neo Cloud) 주요 공급업체인 네비우스(Nebius)의 데이터센터를 시작으로 그록3 LPX 랙 배치를 개시했다고 밝혔습니다. 이번 배치는 엔비디아의 차세대 CPU인 ‘베라(Vera)’ 및 차세대 flagship GPU인 ‘루빈(Rubin)’과 함께 병렬 결합 형태로 이루어지며, 올해 말 본격적인 가동을 앞두고 있습니다.

    엔비디아 최고경영자(CEO) 젠슨 황(Jensen Huang)은 지난 3월 베라루빈 및 그록3 LPX 공개 행사에서 다음과 같이 선언한 바 있습니다.

    “코딩 및 초저지연 애플리케이션을 위해 마련된 데이터센터 공간의 최소 4분의 1(25%)을 그록 랙에 할당하고, 나머지 75%는 100% 베라루빈 NVL72 GPU 시스템으로 채울 것입니다.”

    이는 단순한 단일 칩 세일즈가 아니라 데이터센터 전체 공간과 전력 배분을 철저히 워크로드 성격에 맞춰 재구성하겠다는 의지입니다.

    💡 엔지니어링 인사이트: 왜 네오클라우드 네비우스인가?

    네비우스와 같은 네오클라우드 업체들은 기존 빅테크(Hyperscaler)와 달리 최신 AI 추론 워크로드를 유연하게 수용하고, 토큰당 최고 단가를 매길 수 있는 프리미엄 API 서비스(Token Factory)를 서비스화하는 데 집중합니다. 디온 해리스 엔비디아 AI 인프라 책임자가 언급했듯, 초저지연 토큰 생성 능력은 코딩 에이전트, 실시간 음성 통화 API 등에서 사용자에게 고가의 프리미엄 서비스 요금을 부과할 수 있는 핵심 차별화 요소가 됩니다.

    3. 그록3 LPX 랙의 기술 스펙 및 하드웨어 구성 심층 분석

    엔비디아가 공개한 그록3 LPX 랙의 실제 하드웨어 스펙은 반도체 엔지니어링 관점에서 대단히 파격적인 수치들로 가득 차 있습니다. 정밀 검증된 칩 단위 및 랙 단위의 세부 하드웨어 명세는 다음과 같습니다.

    3.1. LPU 칩 단위 vs LPX 랙 단위 하드웨어 스펙 비교

    그록의 핵심 가속기인 LPU(Language Processing Unit)는 고속 연산 장치와 온칩 SRAM이 1:1로 밀접하게 결합된 특수 목적용 반도체(ASIC)입니다. 1개의 LPU 칩에는 500메가바이트(MB)의 SRAM이 고밀도로 적층되어 있으며, 칩 내부 대역폭은 초당 150테라바이트(TB/s)에 달합니다. 엔비디아는 이 LPU 칩 256개를 단일 LPX 랙 안에 상호 초연결망으로 집적시켰습니다.

    구분 항목칩(LPU) 1개 단위랙(LPX) 전체 (256개 LPU)기술적 의의 및 비고
    SRAM 용량 (On-chip)500 MB128 GB외부 DRAM 경유 없이 칩 내에서 초고속 처리
    SRAM 내부 대역폭150 TB/s40 PB/s (40,000 TB/s)지연시간(Latency)을 피코초(ps) 수준으로 축소
    스케일업(Scale-up) 대역폭2.5 TB/s640 TB/s256개 칩을 단일 논리 메모리로 묶는 상호연결망
    DDR5 보조 시스템 메모리–12 TB대규모 컨텍스트 및 KV 캐시 오프로드 백업용

    ※ 기사에 언급된 “5억 MB SRAM”은 오기이며, 실제 스펙은 칩당 500MB, 랙 전체(256개 칩) 기준 128GB SRAM이 정확한 수치입니다.

    128GB라는 용량이 숫자로만 보면 HBM(수 TB 단위) 대비 작아 보일 수 있으나, 초당 40페타바이트(PB/s)라는 압도적인 대역폭이 조합됨으로써 순차 토큰 생성 속도에서 비교 불가능한 성능을 발휘하게 됩니다.

    3.2. 벤치마크 성능: Gemma 4 31B 및 실시간 작업에서의 성능 혁신

    독립 AI 벤치마크 평가 기관인 아티피셜 애널리시스(Artificial Analysis)의 최신 테스트 결과에 따르면, 그록3 LPX 랙 시스템에서 Gemma 4 31B 모델을 100,000(10만) 토큰의 컨텍스트 환경에서 실행했을 때, 초당 3,400 출력 토큰(Tokens/sec)이라는 처리 속도를 기록했습니다.

    이는 현재 시장에 존재하는 어떠한 동일 규모 GPU 클러스터 랙과 비교해도 최대 4배 이상 빠른 응답성(Responsiveness)입니다. 인간이 1초에 읽을 수 있는 글자 수가 대략 10~20 토큰 수준임을 감안할 때, 초당 3,400 토큰은 인간의 인지 속도를 완전히 초월한 수치이며, 대규모 소스 코드를 실시간으로 분석하고 수정안을 즉시 반환해야 하는 ‘에이전틱 AI 코딩 워크로드’에서 절대적인 위력을 발휘합니다.

    4. 데이터센터 아키텍처의 격변: 디스어그리게이티드(Disaggregated) 추론의 등장

    4.1. 베라 루빈(Vera Rubin) 모듈식 랙 생태계에서의 위치

    그록3 LPX 랙은 독립 제품이 아니라 엔비디아가 새롭게 제시하는 베라 루빈(Vera Rubin) 랙 스케일 토탈 인프라를 구성하는 5가지 핵심 목적별 랙 중 하나로 완벽히 통합 배치됩니다.

    • 베라루빈 NVL72 GPU 랙: 대규모 연산 및 모델 학습, 입력 프리필(Prefill) 전담
    • 베라 CPU 랙: 데이터센터 전체 관리, 오케스트레이션 및 파이프라인 스케줄링
    • 그록3 LPX 추론 가속 랙: 초저지연 디코드(Decode) 및 순차 토큰 생성 전담
    • 블루필드-4 STX 스토리지 랙: 데이터 초고속 I/O 및 보안 오프로드
    • 스펙트럼-6 SPX 이더넷 랙: 랙 간 초고속 데이터 통신 네트워크 제어

    이 시스템을 구동하기 위해 엔비디아는 베라 CPU, 루빈 GPU, NVLink 6 스위치, ConnectX-9 SuperNIC, BlueField-4 DPU, Groq3 LPU, 그리고 실리콘 포토닉스 기반 Spectrum-X CPO 스위치 등 총 7종의 신규 반도체 칩을 동시 양산 체제로 전환시켰습니다.

    4.2. 기존 동종 GPU 클러스터 vs 신규 디스어그리게이티드 구조 비교

    기존 AI 데이터센터는 동일한 동종(Homogeneous) GPU를 촘촘히 배열하고, 이 GPU 클러스터가 입력 데이터 처리(Prefill)와 출력 토큰 생성(Decode)을 순차적으로 모두 수행하는 방식이었습니다.

    🔄 워크로드 분리(Disaggregation)의 핵심 메커니즘

    LLM 추론 워크로드는 크게 두 단계로 나뉩니다.

    1. Prefill (프리필) 단계: 수천~수십만 자의 프롬프트를 한 번에 읽고 컴퓨팅하는 단계. 대규모 병렬 연산력과 고용량 메모리(HBM)가 필수적이므로 루빈 GPU가 전담합니다.
    2. Decode (디코드) 단계: 앞선 문맥을 바탕으로 단어를 한 개씩 순차적으로 생성해 나가는 단계. 연산량 자체는 적지만 매 토큰 생성마다 메모리 가중치를 읽어와야 하므로 초저지연 메모리 대역폭(SRAM)이 핵심입니다. 이를 그록 LPU가 전담합니다.

    기존에는 비싼 HBM과 수천 개의 Tensor core를 갖춘 GPU가 디코드 단계에 묶여 있으면서 메모리 병목 때문에 연산 자원을 90% 이상 놀리는 극심한 비효율이 발생했습니다. 엔비디아는 프리필과 디코드를 물리적인 랙 수준에서 분리하여, “각 작업 특성에 가장 완벽히 부합하는 프로세서와 메모리를 배치하는 분산 아키텍처”로 변혁을 완료했습니다.

    5. 메모리 반도체 3대 매체(SRAM vs HBM vs DDR5)의 역할 및 특성 비교

    AI 가속기에 사용되는 대표적인 3가지 메모리 반도체 매체의 물리적·구조적 차이점을 이해해야 향후 반도체 주식 투자의 방향성을 잡을 수 있습니다.

    구분 항목SRAM (Static RAM)HBM (High Bandwidth Memory)DDR5 (System DRAM)
    시스템 내 주요 역할LPU 온칩 초저지연 캐시/메모리GPU 대규모 병렬 연산 메인 메모리랙 단위 대용량 KV 캐시 보조 버퍼
    적용 시스템 예시그록3 LPX (칩당 500MB / 랙당 128GB)루빈, 블랙웰 NVL72 GPU 등그록3 LPX 랙 (랙당 12TB)
    대역폭 (Bandwidth)극상 (랙당 40 PB/s)상 (초당 수 TB/s 수준)중 (초당 수백 GB/s 수준)
    지연시간 (Latency)최저 (수 피코~나노초 이하)보통 (DRAM 특성상 SRAM보다 느림)높음 (버스 통신 지연 존재)
    비용 및 단가극도로 비쌈 (트랜지스터 6개/Bit)고가 (TSV 적층 및 첨단 패키징)상대적 저렴 (면적 대비 용량 큼)
    집적도 및 용량 한계매우 낮음 (칩당 MB 단위 제한)높음 (수십~수백 GB 단위)극대 (TB~PB 단위 확장 용이)

    5.1. SRAM: 그록 LPU의 초저지연을 가능케 하는 무기

    SRAM은 1비트의 데이터를 저장하는 데 6개의 트랜지스터(6T)를 사용합니다. 전원이 공급되는 동안 커패시터 재충전(Refresh) 동작이 필요 없으므로 반응 속도가 비약적으로 빠릅니다. 그록 LPU는 외부 메모리 인터페이스를 거치지 않고, 칩 내부(On-chip) 연산기 바로 옆에 SRAM을 배치하여 데이터 전송 지연시간을 제로에 가깝게 줄였습니다.

    단점은 셀 면적이 너무 커서 칩 하나의 실리콘 다이에 탑재할 수 있는 용량이 500MB 수준에 불과하다는 점입니다. 엔비디아와 그록은 이 한계를 256개의 칩을 640TB/s 초고속 초연결 망(Scale-up Interconnect)으로 묶어 랙 전체를 하나의 128GB 대형 논리 SRAM 풀로 구현함으로써 극복했습니다.

    5.2. HBM: 여전한 학습 및 대규모 데이터의 왕좌

    HBM은 DRAM 다이를 수직으로 8층, 12층, 16층 쌓아 올린 후 TSV(관통실리콘비아)로 연결한 초고속 메모리입니다. 대용량 파라미터를 한 번에 올려놓고 병렬 연산을 퍼부을 수 있어 학습(Training)과 대규모 프롬프트 입력(Prefill)에는 대체 불가능한 핵심 매체입니다. 그러나 DRAM의 근본적인 한계인 억세스 레이턴시(Latency)가 존재하므로, 토큰을 1개씩 만들어내는 순차 디코드 과정에서는 대역폭 소모 대비 효율이 급격히 떨어지는 현상이 발생합니다.

    5.3. DDR5: 대용량 백업 스토리지 및 파라미터 오프로드

    그록3 LPX 랙에 설치된 12TB의 DDR5는 실시간 토큰 생성에 직접 참전하기보다는, 128GB SRAM 범위를 넘어서는 대규모 모듈 가중치나 이전 대화 문맥(KV Cache) 데이터를 임시 보존하고 필요시 SRAM으로 고속 교체(Swapping)해 주는 백업 창고 역할을 담당합니다.

    6. 빅테크 진영 간 랙 단위(Rack-Scale) 아키텍처 대격돌: 엔비디아 vs AMD

    AI 반도체 전쟁은 단품 칩 판매에서 데이터센터 전체를 랙 단위로 패키징하여 공급하는 ‘랙 스케일 시스템 경쟁’으로 격화되었습니다. 특히 AMD 역시 반도체 스타트업 세레브라스(Cerebras)와 손을 잡고 이에 강력히 맞서고 있습니다.

    비교 항목엔비디아 연합 (Vera Rubin NVL72 + Groq3 LPX)AMD + 세레브라스 연합 (Helios + CS-4 랙)
    핵심 칩 구성Rubin GPU 72개 + Vera CPU 36개 + Groq3 LPU 256개MI300X/MI350X GPU 랙 + Cerebras CS-4 (WSE-3T) 3개
    온칩 SRAM 용량128 GB (Groq LPX 랙 기준)132 GB (CS-4 랙 기준)
    SRAM 대역폭40 PB/s (초당 40,000 TB)129.6 PB/s (초당 129,600 TB)
    HBM 총 용량 및 대역폭20.7 TB (HBM4) / 1,580 TB/s13.8 TB ~ 20.7 TB (HBM3e/4) / 380~580 TB/s
    DDR5 확장성12 TB (랙 내부 버퍼)최대 1.2 PB (MemoryX 단일 주소 매핑)
    상용화 실사례 및 속도네비우스 (초당 3,400 토큰 / Gemma 4 31B)오픈AI 울트라패스트 모드 (초당 750 토큰)

    6.1. SRAM 대역폭 관점에서의 분석

    AMD와 세레브라스 연합은 거대한 단일 실리콘 웨이퍼 전체를 하나의 칩으로 만드는 ‘웨이퍼 스케일 엔진(WSE-3T)’을 사용합니다. 수치상 SRAM 대역폭이 129.6 PB/s에 달해 엔비디아+그록(40 PB/s)을 앞섭니다. 하지만 세레브라스 방식은 단일 웨이퍼 수율 문제와 수리성, 열관리 난이도가 극도로 높습니다. 반면 엔비디아+그록 조합은 모듈식 디스어그리게이션 구조를 채택하여 생산 수율과 인프라 확장성, NVLink 수평 생태계와의 통합 운용성에서 훨씬 뛰어난 고객 편의성을 제공합니다.

    6.2. HBM 대역폭 관점에서의 분석

    학습 및 대규모 가중치 처리의 핵심인 HBM 대역폭에서는 차세대 HBM4를 선제 적용한 엔비디아 베라 루빈(1,580 TB/s)이 AMD 헬리오스 랙을 큰 폭으로 앞서고 있습니다. 결국 두 공룡 모두 “HBM(대용량) + SRAM(초저지연) + DDR5(백업)”라는 3단계 하이브리드 메모리 아키텍처로 수렴하고 있음을 확인할 수 있습니다.

    7. 파운드리 및 공급망(Supply Chain)의 구조적 재편

    엔비디아의 그록3 LPX 랙 상용화는 반도체 파운드리 생태계에도 거대한 지각변동을 일으키고 있습니다. 바로 파운드리 이원화(Dual Sourcing)입니다.

    🌐 공급망 리스크 분산 전략

    기존 엔비디아의 주력 GPU(블랙웰, 루빈)는 전량 대만 TSMC의 첨단 공정과 CoWoS 패키징에 의존하고 있습니다. 그러나 그록3 LPU 칩은 삼성전자 파운드리(평택/테일러 4nm 공정)가 전량 생산을 맡고 있습니다. 엔비디아는 M&A 및 기술 라이선스 방식을 통해 포트폴리오를 다변화하는 동시에, TSMC에 몰려 있던 첨단 공정 병목 리스크를 삼성전자 파운드리로 분산시키는 고도의 전략을 펼치고 있습니다.

    이는 삼성전자 파운드리 사업부에 단비와 같은 가동률 상승 및 기술 검증의 기회를 제공하며, 대만 외 지정학적 리스크에 대비하려는 글로벌 빅테크들에게 매우 중요한 이원화 이정표가 될 것입니다.

    8. 유명 경제 블로거의 투자 가이드: 수혜주 심층 분석 및 포트폴리오 전략

    주식 투자 관점에서 엔비디아의 그록3 LPX 양산 소식은 명확한 시그널을 던지고 있습니다. 기존 “AI 반도체 = 무조건 HBM 관련주”라는 단순한 투자의 공식이 깨지고 있다는 점입니다.

    8.1. 단기적 관점 (6개월 ~ 1년): 확실한 밸류체인 직수혜주 모멘텀

    단기적으로는 모멘텀이 확실한 파운드리 디자인하우스, 고다층 PCB, FC-BGA 기판, 비메모리 OSAT 및 전력 인프라 기업으로의 수급 쏠림이 가시화될 것입니다.

    ① 삼성전자 파운드리 생태계 (DSP / 디자인하우스)

    • 삼성전자 (005930): 그록3 LPU 4나노 위탁생산을 전담하며 파운드리 가동률 상승 및 턴어라운드 계기 마련. 초기 그록 지분 투자자로서 투자 자산 가치 재평가 유효.
    • 가온칩스 / AD테크놀로지 / 세미파이브: 삼성 파운드리 핵심 DSP 라인업으로, 글로벌 빅테크들의 추론용 ASIC 및 LPU 개발 주문 증가에 따른 직접적 실적 수혜.

    ② 고다층 PCB 및 고부가가치 패키지 기판 (FC-BGA)

    • 이수페타시스 (007660): 랙 단위 초고속 통신(Spectrum-6, NVLink) 가동에 따라 초고다층 MLB(Multi-Layer Board) PCB 수요 폭발.
    • 삼성전기 (009150): SRAM 기반의 초고밀도 다이가 256개 탑재되는 LPX 랙 및 베라루빈 랙용 대면적, 고층수 FC-BGA 공급 확대로 강력한 리레이팅 기대.

    ③ 비메모리 OSAT 및 특화 테스트 소켓

    • ISC (095070) / 리노공업 (058470) / 두산테스나 (131970): 기존 HBM 단순 메모리 검사 장비와 달리, 고주파·저지연 LPU/ASIC 칩을 검사하기 위한 초고속 테스트 소켓 및 외주 테스트(OSAT) 수요 급증.

    ④ 데이터센터 전력 및 신호 인프라

    • HD현대일렉트릭 (267260) / LS ELECTRIC (010120): 랙당 전력 소모량이 수십~수백 kW 단위로 폭증함에 따라, 반도체 아키텍처 변혁과 무관하게 강력한 단기 및 중기 실적 모멘텀 유지.

    8.2. 중장기적 관점 (1년 ~ 3년): AI 시장 재편에 따른 전략적 엑시트 & 재배치

    구분주요 대상 종목 / 분야중장기 영향 및 대응 투자 전략
    기존 HBM 독점 밸류체인SK하이닉스, 한미반도체 등[리스크 관리] HBM 수요가 당장 줄지는 않으나, “HBM 없이는 AI가 불가능하다”는 고평가 프리미엄 약화. 반등 시 비중 축소 전략 유효.
    첨단 패키징 & CPO (광반도체)에스티아이, 이오테크닉스, 제너셈 등[비중 확대] 랙당 640TB/s ~ 129.6PB/s 대역폭 감당을 위한 실리콘 포토닉스(CPO) 및 2.5D/3D 패키징 장비 필수화.
    ASIC 파운드리 & IP삼성전자 파운드리 및 가온칩스[비중 확대] 빅테크들의 자체 ASIC 및 추론용 LPU 채택 확대에 따른 TSMC 대안으로서의 가치 상승.

    8.3. 모델 포트폴리오 가이던스 (Portfolio Allocation)

    📊 추천 포트폴리오 비중 배분

    • 단기 트레이딩 섹터 (비중 30~40%): 삼성전기, 이수페타시스, ISC, 가온칩스 중심 구성. 엔비디아 및 AMD의 랙 양산 가동 실적 및 네비우스 데이터센터 매출이 가시화되는 시점까지 주가 모멘텀 극대화 전략.
    • 중장기 롱(Long) 섹터 (비중 40~50%): 삼성전자(메모리 단점 상쇄 및 파운드리 대반격 수혜), HD현대일렉트릭/LS ELECTRIC(전력망 독점력).
    • HBM 편중 종목 리스크 헤지 (비중 10~20% 축소 유도): HBM 단일 모멘텀으로 PBR 멀티플이 과도하게 상승한 고평가 장비주는 실적 발표 시점마다 이익 실현 후 비메모리/ASIC 테스터 및 CPO 수혜주로의 교체 매매 권장.

    9. 결론: AI 반도체 2.0 시대, 투자자가 가져야 할 자세

    엔비디아의 그록3 LPX 랙 본격 양산 선언은 단순한 신제품 출시 뉴스에 그치지 않습니다. 이는 AI 반도체 시장이 ‘GPU 단일 독주 시대(AI 1.0)’에서 ‘이종 가속기 결합 및 디스어그리게이티드 추론 시대(AI 2.0)’로 완벽히 진화했음을 알리는 거대한 분수령입니다.

    입력 데이터 처리(Prefill)와 출력 토큰 생성(Decode)이 분리되고, HBM과 SRAM, DDR5가 각자의 위치에서 최적의 연산 효율을 극대화하는 시대입니다.

    투자자 여러분 역시 과거의 성공 방정식이었던 “HBM 일변도” 관성에서 벗어나, 초저지연 SRAM 생태계, 대면적 FC-BGA 기판, 비메모리 특화 테스트 소켓, 그리고 CPO 및 전력 인프라라는 차세대 밸류체인으로 유연하게 시선을 넓혀야 할 때입니다.

    변화의 흐름을 가장 먼저 읽고 하드웨어 구조의 본질을 파악하는 자만이 거친 기술주의 파도 속에서 지속 가능한 압도적 수익률을 쟁취할 수 있을 것입니다.

    관련 기사:

    https://n.news.naver.com/mnews/article/293/0000089490

  • [2026.08.19]AI 토큰 경제학: 생산 비용 패러다임 전환과 인프라 병목, 그리고 빅테크 투자 전략

    ai 토큰 생성과 기술 투자자를 위한 청사진 'Code & Capital' 인포그래픽. 상단에는 마이크로칩 회로와 상승하는 주가 차트, 현금 흐름 아이콘이 조화롭게 연결된 그래픽이 위치해 있습니다. 하단은 3개 섹션으로 나뉩니다. Section 1 'The Tech Edge'는 반도체 로직과 시스템 아키텍처, Section 2 'Quantitative Valuation'은 DCF 모델링과 안전식대(Margin of Safety), Section 3 'Wealth Accumulation'은 고배당 전략과 자동 리밸런싱에 대한 주요 내용을 다룹니다.

    오늘은 AI 토큰 생성에 대한 내용으로 알아보려 합니다. 2023년과 2024년이 생성형 AI(Generative AI)의 가능성을 검증하고 프론티어 파운데이션 모델을 훈련(Training)시키는 ‘자본 집약적 군비 경쟁’의 시대였다면, 2026년 현재 AI 산업은 명확하게 ‘수익화, 수율, 그리고 토큰 당 생산 원가 절감’ 중심의 추론(Inference) 서비스 단계로 완벽히 전환되었습니다.

    과거 PC 보급 초기나 인터넷 초창기 초고속 망 구축 시절을 돌아보십시오. 인프라 구축의 폭발적 증가 단계가 지나면 시장의 관심은 자연스럽게 “누가 이 인프라를 통해 가장 저렴하게 서비스를 생산할 수 있는가?” 그리고 “그 과정에서 진짜 병목(Bottleneck)을 쥐고 수익을 독식하는 자는 누구인가?”로 이동합니다.

    본 포스팅에서는 2026년 8월 최신 데이터를 바탕으로 ① 글로벌 주요 기업들의 AI 토큰 생산량 및 비용 구조, ② 토큰 생성에 필요한 TCO(총소유비용) 및 자원 구성 현황, ③ PagedAttention 및 MLA(Multi-head Latent Attention) 등 추론 단가를 극적으로 낮춘 기술적 혁신, ④ Google vs OpenAI vs Anthropic의 인프라 전략 차이, 그리고 ⑤ 이에 기반한 단기/중장기 블록버스터급 투자 가이던스를 심도 있게 다룹니다.

    1. 기업별 AI 토큰 생산량(처리량) 및 시장 현황 (2026년 8월 기준)

    AI 기업들의 실제 ‘공식 발표 총 생산량’은 기업 비밀에 속하지만, API 트래픽 및 주요 리서치 기관(a16z, OpenRouter 등)의 최신 측정 데이터에 따른 2026년 현재 글로벌 토큰 처리량은 가공할 만한 속도로 팽창하고 있습니다.

    주요 기업 및 플랫폼별 토큰 처리 트렌드

    1. OpenAI:
      • OpenAI API 트래픽은 2025년 10월 분당 약 60억 토큰을 기록했으나, 2026년 4월에는 분당 150억 토큰으로 불과 5개월 만에 2.5배 폭증했습니다.
      • 이는 일일 기준으로 약 216억 토큰을 처리하는 규모입니다. GPT-5.6 시리즈(Sol, Luna) 및 엔터프라이즈 에이전트 도입이 본격화되면서 처리량 성장은 상방을 계속 열어두고 있습니다.
    2. Google (내부 Antigravity 플랫폼 및 GCP):
      • Google 개발자 생태계 및 내부 연산 플랫폼인 Antigravity 기준, 2026년 3월 하루 약 5,000억 토큰을 처리했으나, 불과 두 달 뒤인 5월 중순에는 일일 3조 토큰(3 Trillion Tokens/Day)을 돌파했습니다.
      • 이는 Gemini 3.1 Pro / Flash-Lite의 압도적인 맥락 창(Context Window) 처리 능력과 TPU Ironwood(v7) 파이프라인의 가격 경쟁력이 결합된 결과입니다.
    3. OpenRouter (멀티 프로바이더 라우팅 플랫폼):
      • 다양한 오픈소스 및 커머셜 모델을 연결하는 라우팅 인프라 OpenRouter는 2026년 5월 기준 주당 25조 토큰을 처리했습니다. 6개월 전(주당 5조 토큰) 대비 무려 5배 성장한 수치입니다.
    4. 전체 시장 규모 (Global LLM API Market):
      • a16z와 OpenRouter의 공동 연구 조사에 따르면, 2026년 8월 현재 글로벌 LLM API 시장 전체의 일일 토큰 생성량은 약 50조 토큰(50 Trillion Tokens/Day) 규모로 추산됩니다.

    글로벌 AI 랩 및 빅테크 매출 성과 참고 (2026년 상반기)

    • OpenAI: 2026년 1분기 약 57억 달러의 매출을 기록했으며, 2026년 4월 기준 연환산 매출(ARR)은 약 250억 달러 수준을 나타내고 있습니다.
    • Anthropic: Enterprise Claude 3.5/4.8 및 AWS/GCP 멀티클라우드 침투율 급증에 힘입어 2026년 상반기 연환산 매출(ARR) 약 190억~450억 달러 선을 오가며 OpenAI를 턱밑까지 추격하는 기염을 토하고 있습니다.

    2. 토큰당 실제 ‘생산 비용(Cost)’ vs ‘판매 가격(Price)’ 파헤치기

    투자자와 엔지니어 모두가 반드시 구분해야 하는 핵심 개념이 있습니다. “사용자에게 매기는 API 판매 가격(Price)”과 “기업이 토큰 1개를 생성하는 데 드는 실제 컴퓨팅 원가(Cost)”는 천지차이라는 점입니다.

    (1) 실제 순수 컴퓨팅 생산 원가 (Pure Compute Cost)

    1. 에너지 관점 (Energy Cost per Token):
      • 경험적 실측치에 따르면, 추론(Inference) 단계의 에너지 소비는 출력 토큰당 약 0.0001 ~ 0.002 Wh 수준입니다.
      • 중간값인 토큰당 0.0005 Wh를 기준으로 계산하면, 토큰 1개를 생산할 때 소요되는 에너지는 약 1.8 줄(Joule)에 해당합니다.
    2. 하드웨어 및 한계 비용 사례:
      • OpenAI의 최적화된 프론티어 파이프라인 기준, 토큰 1개를 생성하는 순수 인프라 원가는 약 0.00012달러 ($0.00012) 수준으로 추산됩니다. 이는 AI 기업들의 매출총이익률(Gross Margin)을 결정짓는 최고 보안 지표입니다.
    3. GPU 시간 기준 원가와 가동률(Utilization):
      • 추론 비용의 본질은 “토큰당 GPU를 몇 초간 점유했는가”입니다.
      • 2026년 4월 기준 NVIDIA Blackwell B200의 클라우드 임대료는 시간당 $3.49 ~ $14.24 수준입니다. GPU 시간당 임대 비용은 초당 2,000토큰을 생성하든 27,000토큰을 생성하든 일정하므로, 유효 가동률(Utilization Rate) 및 메모리 대역폭 활용 효율이 토큰당 원가를 결정하는 절대적 변수가 됩니다.

    (2) 원가 대비 판매가 (마진 구조) 및 최신 가격 동향

    • 자체 호스팅 원가 vs API 판매가:2026년 기준 H100 GPU에서 Batch Size=8로 구동하는 Llama 4 70B 오픈소스 모델의 자체 호스팅 원가는 백만 토큰(1M Tokens)당 약 $0.18 수준입니다. 이는 상용 서비스인 Claude Sonnet 4.6 API 가격($15.00/1M Tokens)의 약 1.2%에 불과합니다.
    • 최저 원가 하드웨어의 출현:NVIDIA Blackwell(B200) 인프라는 최적화 구동 시 1M 토큰당 $0.02(2센트)라는 전대미문의 추론 비용 하한선을 세웠습니다. DeepInfra, Baseten, Fireworks AI, Together AI 등 최적화 프로바이더들은 Hopper(H100) 세대 대비 최대 10배의 비용 절감을 달성했습니다.
    • 3년간 1,000배 급락한 추론 비용:2021년 11월부터 2024년 말, 그리고 2026년에 이르기까지 동일 성능 기준 추론 비용은 백만 토큰당 $60.00에서 $0.06 이하로 3년 만에 1,000배 이상 급락했습니다.

    💡 추론 비용 1,000배 하락의 6대 복합 요인

    1. GPU/NPU 하드웨어 건축적 진화 (FP8/FP4 Tensor Core 도입)
    2. 양자화(Quantization) 기술 (16비트 FP16 → 4비트 INT4/FP4)
    3. 소프트웨어 최적화 (vLLM, FlashAttention, PagedAttention)
    4. 소형 고성능 모델(SLM)의 등장 (MoE 구조 고도화)
    5. 강화학습(RLHF/RLAIF) 및 연산 효율 개선
    6. 오픈소스 생태계와의 치열한 단가 경쟁

    주요 프로바이더 API 판매가 비교 (2026년 7-8월 기준, 1M 토큰당)

    기업대표 모델입력 가격 (1M)출력 가격 (1M)비고 및 특이사항
    OpenAIGPT-5.6 Sol$5.00$30.00플래그십 고성능 에이전트
    OpenAIGPT-5.6 Luna$1.00$6.00경량화·고속 추론 모델
    AnthropicClaude Opus 4.8$5.00$25.00복잡 코딩 및 논리 추론 특화
    AnthropicClaude Sonnet 5$2.00$10.00프로모션가 적용
    GoogleGemini 3.1 Pro$2.00$12.0020만 토큰 이하 프롬프트 기준
    GoogleGemini 3.1 Flash-Lite$0.25$1.50극가성비 대량 처리용
    DeepSeekDeepSeek-V3 / R1$0.27 ~ $0.50$0.42 ~ $2.18초저가 박리다매 전략

    3. 토큰 생산 자원(TCO) 구성 및 인프라 병목 분석

    AI 토큰을 생산하기 위해서는 ① 하드웨어(가속기 칩/서버), ② 전력 및 냉각 인프라, ③ 부지 및 전력망(Grid) 연결이라는 세 가지 핵심 축이 필요합니다.

    (1) 데이터센터 TCO(총소유비용) 구조

    1기가와트(1GW)급 AI 데이터센터 구축에는 약 380억 달러의 초기 자본지출(CapEx)과 연간 9억 달러의 운영비(OpEx)가 소요됩니다. 자산 수명주기(3~5년)를 감안해 연단위로 환산한 총소유비용(TCO)은 연간 약 85억 달러에 달합니다.

    • 하드웨어 감가상각 (45~50%): GPU(NVIDIA H100, B200) 및 전용 NPU/TPU 서버의 내구연한(3년) 감가상각비가 전체 원가의 절반을 차지하는 단일 최대 항목입니다.
    • 전력 및 냉각 (20~25%): GPU 연산 전력과 함께, 극심한 열을 식히기 위한 냉각 시스템 전력이 포함됩니다.
    • 고속 네트워크 인프라 (10~15%): 수만 개의 GPU를 하나의 거대한 분산 컴퓨터처럼 연결하는 InfiniBand 및 RoCE 스위치 인프라입니다. 네트워크 병목이 발생하면 고가의 GPU가 연산을 멈추고 대기(Idle)하므로 매우 결정적인 투자 항목입니다.

    (2) 패러다임의 전환: “칩 병목”에서 “전력 및 전력망 병목”으로!

    현재 AI 산업의 가장 치명적인 병목은 더 이상 GPU 칩 자체의 리드타임이 아닙니다. 진짜 병목은 변전소 및 전력망 연결 대기시간(전력망 그리드 연결 대기시간 약 4년 이상)과 데이터센터 랙(Rack)당 밀도 폭발입니다.

    • 랙 당 전력 밀도의 극단적 증가: 과거 일반 IT 서버 랙은 5~15kW 수준이었으나, 최신 AI GPU 랙(Blackwell 등)은 랙당 40kW ~ 250kW의 전력을 소비합니다.
    • 냉각 인프라의 강제 전환: 공랭식(Air Cooling) 시설로는 랙당 40kW 이상의 발열을 식히는 것이 물리적으로 불가능합니다. 이에 따라 Direct-to-Chip 액체 냉각(Liquid Cooling) 및 침매 냉각(Immersion Cooling)으로의 급격한 패러다임 전환이 일어나고 있으며, 냉각 설비가 데이터센터 시설 비용에서 차지하는 비중은 기존 22%에서 33% 이상으로 급증했습니다.
    • 추론(Inference) 부하의 압도: 2년 전만 해도 전체 컴퓨팅 자원의 80% 이상이 ‘학습(Training)’에 투입되었으나, 2026년 현재 추론 워크로드가 전체 AI 컴퓨팅 자원의 80~90%를 점유하고 있습니다. 학습과 달리 추론은 24시간 전 세계 사용자에 의해 지속적으로 발생하므로 기저 전력 부하를 극도로 압박합니다.

    4. LLM 추론 단가를 혁신한 2대 핵심 기술: PagedAttention & MLA

    엔지니어링 관점에서 LLM 추론은 두 단계로 나뉩니다.

    1. Prefill 단계 (입력 프롬프트 읽기): 연산 집약적 (Compute-bound)
    2. Decode 단계 (토큰 한 글자씩 생성): 메모리 대역폭 집약적 (Memory-bandwidth bound)

    실제 서비스 처리 시간의 90% 이상을 차지하는 Decode 단계에서 ‘메모리 월(Memory Wall)’을 깨뜨리고 토큰 생성 단가를 1/10 이하로 떨어뜨린 일등 공신이 바로 PagedAttention과 MLA(Multi-head Latent Attention)입니다.

    (1) PagedAttention: OS의 가상 메모리 기법을 GPU에 이식

    vLLM 팀이 제안한 PagedAttention은 운영체제(OS)의 페이징(Paging) 메커니즘을 GPU VRAM 관리에 적용한 혁신적 소프트웨어 기술입니다.

    • 기존 문제점: 대화가 얼마나 길어질지 모르기 때문에 기존 추론 엔진은 최대 컨텍스트 길이(예: 2,048~8,192 토큰)에 맞추어 연속된 VRAM을 통째로 예약했습니다. 이로 인해 메모리 낭비율이 60~80%에 달했고, 동시 접속자(Batch Size)를 많이 받아내지 못했습니다.
    • PagedAttention의 해결책: KV 캐시를 ‘블록(Block)’ 단위로 쪼개어 non-contiguous(비연속적) VRAM 공간에 자유롭게 할당하고, Page Table을 통해 관리합니다.
    • 결과: 메모리 파편화 및 낭비를 1% 미만으로 줄였으며, 동일 하드웨어 대비 동시 처리 사용자 수를 2~4배 이상 끌어올려 토큰당 원가를 혁신적으로 인하시켰습니다.

    (2) MLA (Multi-head Latent Attention): 신경망 아키텍처 수준의 데이터 압축

    DeepSeek-V3 및 R1 모델 등에 적용되어 전 세계를 놀라게 한 MLA는 “메모리에 저장되는 KV 캐시 덩치 자체를 1/10로 압축하자”는 아키텍처적 혁신입니다.

    • 기존 방식 한계: MHA 방식에서는 헤드 수와 차원 수가 늘어남에 따라 토큰 1개당 엄청난 양의 Key/Value 벡터를 매번 VRAM에 읽고 써야 하므로 메모리 대역폭 한계(Memory Bandwidth Bottleneck)에 직면했습니다.
    • MLA의 해결책: Key와 Value를 각각 거대하게 저장하지 않고, 차원을 대폭 축소한 ‘잠재 벡터(Latent Vector $c_{KV}$)’ 형태로 압축하여 VRAM에 올려둡니다. 실제 연산이 일어나는 순간에만 수학적 투영(Up-projection)을 통해 복원합니다.
    • 결과: 모델의 정확도 손실을 최소화하면서 KV 캐시 용량을 90% 이상 절감시켰고, 메모리 대역폭 병목을 해소하여 초당 토큰 생성 속도(TPS)를 극적으로 높였습니다.

    5. OpenAI vs Anthropic vs Google 인프라 비용 구조 비교

    세 대표 기업은 인프라를 바라보는 철학에서 근본적인 차이를 보입니다. Google은 자체 데이터센터와 자체 AI 칩(TPU)을 완벽히 소유한 수직계열화 하이퍼스케일러인 반면, OpenAI와 Anthropic은 외부 파트너의 인프라를 대규모 임차·계약하여 사용하는 ‘AI Lab’ 구조입니다.

    3사 인프라 전략 비교 요약 (2026년 8월 기준)

    구분GoogleAnthropicOpenAI
    인프라 구조자체 소유 하이퍼스케일러멀티클라우드 임차형임차형 (주로 MS Azure / Oracle)
    핵심 가속기 칩자체 설계 TPU (Ironwood / v7)Google TPU + AWS Trainium + NVIDIA 혼용NVIDIA GPU 위주 (자체 칩 ‘Jalapeño’ 개발 중)
    2026년 CapEx$1,950억 ~ $2,050억직접 CapEx 없음 (장기 임차 계약)직접 CapEx 없음 (Stargate 등 별도 SPV)
    토큰 원가 우위극상 (수직계열화 + NVIDIA 마진 제거)상 (멀티클라우드 최적화 및 TPU 활용)중 (NVIDIA GPU 고비용 구조 노출)
    재무적 리스크막대한 CapEx로 인한 단기 FCF 압박인프라 미보유로 공급사 가격 협상력 의존공급사 의존도 높음, 부채/SPV 가동

    1) Google: “자체 칩(TPU) + 자체 네트워크”의 압도적 원가 우위

    • NVIDIA 마진 제거: Google은 자체 설계한 TPU(Ironwood)를 사용함으로써 NVIDIA가 가져가는 70~80% 수준의 마진을 완전히 제거합니다. SemiAnalysis에 따르면 Google은 TPU를 통해 내부 워크로드 연산 비용을 NVIDIA 대비 최대 62% 절감하고 있습니다.
    • 광학 회로 스위칭(OCS) 네트워크: Google은 TPU 클러스터 연결에 자체 개발한 OCS(Optical Circuit Switching) 기술을 사용합니다. 이는 OpenAI가 사용하는 구리 기반 InfiniBand 네트워크 대비 확장 비용이 훨씬 저렴하며 전력 소비도 매우 낮습니다.
    • 데이터센터 구축 효율: 10만 개 칩 규모 프론티어 클러스터 기준, Google은 OpenAI가 데이터센터 1개를 지을 수 있는 비용으로 동급 규모 데이터센터 4개를 지을 수 있는 구조적 원가 격차를 확보했습니다.

    2) Anthropic: “현명한 멀티클라우드 레버리지” 전략

    • Anthropic은 단일 클라우드에 종속되지 않고 AWS(Trainium), Google Cloud(TPU), Azure(NVIDIA)를 모두 활용하는 정교한 멀티클라우드 전략을 취하고 있습니다.
    • 2025년 10월 Google과의 파트너십 확장을 통해 최대 100만 개의 TPU 칩 접근 권한을 확보했으며, 2026년 4월에는 Broadcom 및 Google과 협업하여 2027년부터 최대 5GW 규모의 차세대 TPU 용량을 추가 확보하는 대형 계약을 체결했습니다.
    • 향후 5년간 Google Cloud에만 2,000억 달러 지출을 약정하는 한편, AWS와의 주력 훈련 파트너십을 동시에 유지하면서 칩 공급사 간의 경쟁을 유도해 임차 비용을 극단적으로 낮추고 있습니다.

    3) OpenAI: GPU 의존도와 TPU의 견제 효과

    • OpenAI는 Microsoft Azure 및 Oracle 클라우드를 통한 NVIDIA GPU 리소스에 가장 크게 의존하고 있습니다.
    • 재미있는 점은, Google TPU의 막강한 가성비와 위협 덕분에 OpenAI 역시 NVIDIA와의 가격 협상에서 GPU 조달 비용을 약 30% 낮추는 반사 이익을 얻었다는 사실입니다. 경쟁사의 수직계열화 칩이 시장 전체의 GPU 공급가를 끌어내리는 가격 압박 요소로 작용하고 있습니다.

    주요 빅테크 4사 2026년 CapEx 가이던스 참고

    • Amazon (AWS): 약 2,000억 달러
    • Google (Alphabet): 1,950억 ~ 2,050억 달러 (2분기 실적 발표 후 상향)
    • Microsoft: 약 1,900억 달러
    • Meta: 1,250억 ~ 1,450억 달러
    • 합계: 2026년 하이퍼스케일러 4사의 총 CapEx는 약 7,000억 달러(약 950조 원)에 육박합니다.

    6. 투자 가이던스

    AI 산업이 자본집약적 훈련(Training) 단계에서 수익화·수율 중심의 추론(Inference) 서비스 단계로 완벽히 전환된 현 시점, 투자자들은 빅테크의 매출 성장률만 볼 것이 아니라 재무제표 상의 FCF(잉여현금흐름) 변화와 밸류체인 병목을 정밀하게 타격해야 합니다.

    (1) 단기 투자 가이던스 (6~12개월): “FCF 진통과 병목 수혜주 타격”

    1. 빅테크 CapEx 피크아웃 우려 및 FCF 압박 경계:
      • Alphabet의 2026년 2분기 사례처럼, CapEx 급증($449억)으로 영업현금흐름($391억)을 초과하면서 상장 후 최초로 분기 잉여현금흐름(FCF)이 마이너스(-$59억)를 기록하는 현상이 나타나고 있습니다.
      • 시장은 빅테크의 주가를 누르며 “이 막대한 지출이 언제 회수되는가”를 더욱 엄격하게 검증할 것입니다. 따라서 단기적으로 하이퍼스케일러 직접 매수보다는 빅테크가 강제로 돈을 쓸 수밖에 없는 ‘병목 길목’ 기업으로 자금을 이동시켜야 합니다.
    2. 메모리 대역폭(Memory Wall) 및 ASIC 최적화 수혜주:
      • ASIC 디자인하우스 & 파운드리: Broadcom(AVGO), TSMC(TSM) 등 Google TPU, AWS Trainium, Anthropic 연합의 수주를 독점하는 커스텀 칩 밸류체인의 실적 모멘텀이 매우 강력합니다.
      • HBM / CXL 밸류체인: 추론 병목 해소를 위한 HBM3e/HBM4 및 CXL 관련 핵심 장비·소재 기업에 대한 비중 확대를 추천합니다.

    (2) 중장기 투자 가이던스 (3~5년): “구조적 승자와 인프라 패러다임 전환”

    1. 전력망(Grid) 및 액체 냉각(Liquid Cooling): GPU보다 강력한 진짜 승자:
      • 데이터센터 건설의 절대 병목은 칩이 아니라 변전소 대기 시간(4년+)과 전력 공급입니다.
      • 전력 인프라: 초고압 변압기, 송전선로, 전력 기기 제조업체(HD현대일렉트릭, 효성중공업, Eaton, Schneider Electric) 및 전력 효율화 PMIC 기업을 포트폴리오의 절대적 핵심 축으로 구성해야 합니다.
      • 냉각 솔루션: 랙당 40~120kW+ 발열을 잡기 위한 액체 냉각(CDU, 열교환기, 액침냉각) 전문 기업(Vertiv 등)을 선점하십시오.
    2. 수직계열화 하이퍼스케일러(Google)의 재평가:
      • Google(Alphabet)은 자체 TPU + OCS 광학 네트워크 + 자체 데이터센터를 통해 토큰당 생산 원가 하한선을 지킬 수 있는 유일무이한 공룡입니다. 단기 CapEx 과다로 인한 FCF 우려로 주가가 조정을 받을 때마다 가장 적극적으로 분할 매수해야 할 장기 1순위 자산입니다.

    3) 포트폴리오 자산 배분 전략 요약

    자산군 / 핵심 테마추천 비중 및 투자 전략핵심 대상 종목 및 밸류체인
    전력 & 냉각 인프라[비중 확대] (35%)
    빅테크 CapEx 집행의 가장 확실한 길목
    변압기, 송전망, Vertiv, HD현대일렉트릭, Eaton
    ASIC & 반도체 IP/파운드리[비중 확대] (30%)
    NVIDIA 독주 완화 및 커스텀 TPU/ASIC 전환 수혜
    Broadcom, TSMC, HBM/CXL 패키징 장비사
    수직계열화 빅테크[분할 매수] (25%)
    FCF 훼손 우려로 조정 시 저가 매수
    Alphabet (GOOGL) – 자체 칩/네트워크 완비
    Big GPU 설계사[보유/트레이딩] (10%)
    여전히 강력하나 단가 압박 점검 필요
    NVIDIA – ASIC 침투율 및 클라우드 단가 추이 모니터링

    에필로그: 블로거의 최종 인사이트

    “토큰 1개를 만드는 생산 원가가 3년 만에 1,000배 떨어졌다는 것은, AI 기술의 종말이 아니라 ‘PC의 보급’이나 ‘인터넷 초고속망의 대중화’ 시대로 진입했음을 의미합니다.

    기술이 보편화되고 추론 서비스가 일상화되는 역사적 대전환기에는 단순 연산 칩을 파는 기업보다 ‘전력과 냉각을 공급하는 기업’, ‘원가 절감 소프트웨어 및 압축 아키텍처(PagedAttention/MLA)를 보유한 기업’, 그리고 ‘자체 공급망 수직계열화로 토큰 단가의 마지노선을 지키는 하이퍼스케일러’가 시장의 진짜 알짜 수익을 독식하게 될 것입니다.”

    관련 기사:

    https://www.hankyung.com/article/2026081868306

  • [2026.08.12] CXL(Compute Express Link) 패러다임 대전환

    AI 추론 시대의 메모리 구원투수 Compute Express Link(CXL): 기술적 본질, 3대 병목, 그리고 투자 전략 보고서

    Compute Express Link(CXL) 경로: POC에서 부분 상용화까지 (CXL Path: PoC to Partial Commercialization - 2026):

글의 맥락: 포스팅 1절과 3절에서 다룬 CXL 표준 발전사(1.0에서 3.2)와 현재 상용화 수준(PoC 완료 및 초기 양산)을 시각화했습니다. 2026년 이정표에는 삼성과 SK하이닉스 로고를 배치하여 국내 기업의 주도성을 강조했습니다.

전통적 메모리 vs. CXL 풀드 메모리 (Traditional Memory VS CXL Pooled Memory):

글의 맥락: 포스팅 2절 "메모리를 나눠 쓸 수 있게 해주는 고속 통로"의 핵심 개념인 '메모리 풀링(Pooling)'과 '유휴 메모리(Stranded Memory)' 문제 해결 과정을 직관적으로 대조했습니다. CXL 스위치가 여러 CPU 간 메모리를 유연하게 배분하는 모습을 보여줍니다.

글로벌 CXL DRAM 모듈 시장 성장 (Global CXL DRAM Module Market Growth 2024-2031):

글의 맥락: 귀하가 제공한 투자 가이드 섹션의 시장 규모 전망 데이터를 활용하여, 연평균 성장률(CAGR)을 시각화했습니다. 2024년 15.9억 달러에서 2031년 63.1억 달러로 약 4배 성장하는 추세를 명확히 보여주어 투자 모멘텀을 제시합니다.

AI를 위한 계층형 메모리 아키텍처 (Layered Memory Architecture for AI):

글의 맥락: 포스팅 4절 "HBM vs CXL: 상호보완적 동반자" 섹션의 핵심 기술적 정답을 피라미드 계층 구조로 시각화했습니다. 'Hot Data'를 위한 Tier 1 HBM과 'KV Cache/Warm Data'를 위한 Tier 2 CXL DRAM의 역할 분담을 명확히 보여줍니다.

    그동안 AI 반도체 시장의 주연은 HBM(고대역폭메모리)이었지만, AI 서비스의 축이 ‘학습(Training)’에서 ‘추론(Inference)’으로 이동함에 따라 메모리 용량과 운용 비용(TCO)의 병목이 심화되고 있습니다. 이러한 상황에서 CXL은 HBM의 물리적·경제적 한계를 완벽히 보완할 핵심 솔루션으로 손꼽히고 있습니다.

    📑 목차 (Table of Contents)

    1. 서론: 왜 지금 CXL인가? (AI 추론 시대의 메모리 대전환)
    2. 개념과 작동 원리: 직관적 이해부터 하드웨어 구조까지
    3. 표준 발전사
    4. HBM vs CXL: 대립 관계인가, 상호보완적 동반자인가?
    5. 상용화를 가로막는 3대 핵심 병목 (Bottlenecks)
    6. 글로벌 밸류체인 및 생태계 기업 지도 (Ecosystem Map)
    7. 투자자를 위한 단기 vs 중장기 프레임워크 & 포트폴리오 전략
    8. 결론 및 최종 요약

    1. 서론: 왜 지금 Compute Express Link인가?

    생성형 AI 패러다임이 급격히 진화하면서 빅테크 및 데이터센터들의 인프라 구축 우선순위가 크게 바뀌고 있습니다. 초기에는 ChatGPT, Claude 등 대규모 언어모델(LLM)을 빠르게 연산·학습시키기 위해 초고속 대역폭을 가진 HBM(High Bandwidth Memory) 중심의 GPU 인프라 확충이 사활을 걸었던 과제였습니다.

    그러나 GPT-4o, Gemini, Claude 3.5 등 초거대 멀티모달 모델들이 대중적인 서비스로 정착하면서, 데이터센터의 핵심 지표는 단순한 연산 파워에서 ‘추론 비용 절감 및 대용량 맥락 처리’로 이동했습니다.

    💡 추론형 AI의 핵심 병목: KV 캐시(Key-Value Cache)의 폭발적 증가

    추론형 AI 서비스의 가장 큰 특징은 수많은 사용자가 동시에 길고 복잡한 대화를 주고받는다는 점입니다. 이때 AI 모델이 이전 대화의 문맥(Context)을 기억하고 유기적인 답변을 생성하기 위해 필연적으로 생성·저장하는 데이터가 바로 ‘KV 캐시(Key-Value Cache)’입니다.

    • 문제점: 대화의 길이가 길어지고 컨텍스트 윈도우(Context Window)가 커질수록 KV 캐시 데이터는 기하급수적으로 증가합니다.
    • HBM의 한계: GPU 바로 옆에 붙어 있는 HBM은 연산 속도는 극도로 빠르지만, 가격이 매우 비싸고 GPU 당 장착할 수 있는 물리적 용량(VRAM)에 엄격한 한계가 존재합니다.
    • 해결책의 등장: 비싸고 용량이 작은 HBM에 대용량 KV 캐시를 모두 담을 수 없게 되면서, ‘HBM에는 당장 연산할 Hot Data만 두고, 대용량 KV 캐시는 CXL 메모리로 이관한다’는 새로운 메모리 계층화 전략이 성립하게 되었습니다.

    삼성전자, SK하이닉스, 마이크론 등 메모리 3사가 최근 미국 FMS(Future Memory and Storage) 2026 등 글로벌 반도체 학회에서 CXL 기술을 전면에 내세우는 이유가 바로 여기에 있습니다.

    2. 기본 개념과 작동 원리: 직관적 이해부터 하드웨어 구조까지

    2.1 직관적 개념: “메모리를 유연하게 나눠 쓰는 고속 고속도로”

    기존 컴퓨팅 메인보드 구조에서는 CPU나 GPU에 D램 슬롯이 물리적으로 직접 결합되어 있었습니다. 마더보드 슬롯 수가 제한되어 있어 서버 1대가 쓸 수 있는 메모리 최대 용량도 고정되었습니다.

    이로 인해 전통적인 데이터센터에는 ‘유휴 메모리(Stranded Memory)’ 문제가 발생했습니다:

    • 기존 구조: A 서버는 메모리가 70% 남아돌고, B 서버는 메모리가 부족해 시스템이 버벅거립니다. 하지만 각자 자기 슬롯에 꽂힌 메모리만 쓸 수 있어 A 서버의 남는 메모리를 B 서버에 나눠줄 방법이 없습니다.
    • CXL 구조: PCIe(그래픽카드를 꽂는 고속 슬롯 규격)를 기반으로 고성능 인터커넥트망을 구축합니다. Compute Express Link 스위치에 여러 서버와 메모리를 연결하여 하나의 ‘공용 저수지(Memory Pool)’로 묶습니다. 필요한 서버가 필요한 순간에 필요한 만큼 메모리를 동적으로 가져다 쓰고 반납하는 구조입니다.

    2.2 Compute Express Link 의 3가지 핵심 프로토콜 구조

    Compute Express Link 규격은 PCIe 물리 계층(PHY) 위에서 세 가지 상위 프로토콜을 결합하여 가동됩니다:

    1. CXL.io: 기존 PCIe 5.0/6.0 규격과 완전히 동일한 입출력(I/O) 프로토콜로, 장치 검색, 초기화, 오류 보고 등을 담당합니다. (모든 CXL 장치의 필수 기본층)
    2. CXL.cache: GPU, NPU 등 가속기 장치가 호스트 CPU의 메인 메모리를 극도로 낮은 지연시간(Latency)으로 직접 캐시 일관성(Cache Coherency)을 유지하며 읽고 쓸 수 있게 지원합니다.
    3. CXL.mem: 호스트 CPU나 GPU가 로드/스토어(Load/Store) 명령어를 사용해 외부 CXL 메모리 모듈에 직접 접근할 수 있도록 하는 핵심 프로토콜입니다.

    3. Compute Express Link 표준 발전사

    Compute Express Link 컨소시엄은 2019년 출범 이래 가파른 속도로 표준 고도화를 추진해 왔습니다.

    규격 구분CXL 1.0 / 1.1 (2019)CXL 2.0 (2020)CXL 3.0 / 3.1 / 3.2 (2022~2026)
    핵심 연결 방식Point-to-Point (1:1 직접 연결)Switch 기반 (1:N 메모리 풀링)Fabric 기반 (N:M 대규모 메모리 공유)
    주요 기능CPU-메모리간 직접 물리적 용량 확장서버간 유휴 메모리 동적 할당 지원P2P 직통 통신, Multi-head 장치, 랙(Rack) 단위 풀링
    기반 PCIePCIe 5.0 (32 GT/s)PCIe 5.0 (32 GT/s)PCIe 6.0 / 7.0 (64 ~ 128 GT/s)
    상용화 현황PoC 완료 및 가이던스 정립서버 CPU(Intel Xeon, AMD EPYC) 지원메모리 3사 샘플링 완료, 하이퍼스케일러 테스트 진입
    • 현재 위치(2026년 기준): CXL 2.0/3.2 기반 메모리 모듈(CMM-D 등) 샘플 검증(PoC)이 마무리 단계에 있으며, 글로벌 하이퍼스케일러(MS Azure, Meta, Google, AWS) 환경에서 초기 파일럿 배포 및 양산 조율이 진행되는 ‘초기 상용화의 분기점’입니다.

    4. HBM vs CXL: 대립 관계인가, 상호보완적 동반자인가?

    투자 시장에서 가장 빈번하게 발생하는 오해는 “CXL이 HBM을 대체하여 HBM 시장이 위축되는 것 아닌가?”라는 질문입니다. 결론부터 명확히 밝히면 CXL과 HBM은 대체재가 아닌 완벽한 역할 분담 관계(보완재)입니다.

    실제로 삼성전자의 최근 논문 발표에 따르면, 긴 대화 맥락 환경에서 KV 캐시를 CXL D램으로 이관했을 때 GPU VRAM만 단독 사용한 환경 대비 추론 처리량이 최대 9배 향상되었고, 첫 토큰 생성 시간(Time-to-First-Token)이 최대 16분의 1로 단축되는 성과를 보였습니다.

    5. 상용화를 가로막는 3대 핵심 병목 (Bottlenecks)

    Compute Express Link 의 장점에도 불구하고, 데이터센터 현장에서의 대규모 확산을 가로막는 엔지니어링 및 생태계 차원의 병목은 크게 3가지로 나뉩니다.

    상용화의 3대 병목 (Bottlenecks)

    1. Hardware & Latency       로컬 DDR 대비 2~3배 긴 지연시간
    2. Software & Orchestration OS/커널 레벨 Hot/Cold 페이지 이동
    3. Ecosystem & Dynamic    NVLink 독점 및 메모리사 수익성

    ① 하드웨어 & 지연시간(Latency) 오버헤드

    • 물리적 차이: CPU 컨트롤러에 직결된 메인 D램 지연시간이 약 60~80ns인 반면, CXL 메모리는 PCIe PHY + CXL 컨트롤러 + CXL 스위치 패브릭을 거치기 때문에 지연시간이 약 150~250ns로 2~3배 깁니다.
    • 대응책: 1나노초의 연산 주기가 중요한 GPU 핵심 계산 루프 데이터(Hot Data)를 CXL에 두면 전체 연산 속도가 떨어지므로, 오직 캐시용 데이터(Warm/Cold Data)로 철저히 분리 제어해야 합니다.

    ② 소프트웨어 스택 & OS 오케스트레이션

    • NUMA 노드 인식과 Page Tiering: 리눅스 커널 등 OS 레벨에서 CXL 메모리는 로컬 메모리가 아닌 별도의 NUMA(Non-Uniform Memory Access) 노드로 인식됩니다.
    • 소프트웨어 최적화: 자주 쓰는 메모리 페이지를 메인 D램으로 올리고, 덜 쓰는 페이지를 CXL로 넘기는 ‘Page Tiering’ 알고리즘이 실시간으로 오류 없이 작동해야 하나, 현재 SW 스택은 고도화 과정에 있습니다.

    ③ 생태계 역학: 엔비디아 NVLink 독점 & 메모리 3사의 자기잠식(Cannibalization) 딜레마

    • 엔비디아 NVLink의 지배력: 엔비디아는 GPU 간 대용량 통신망으로 자사 독점 규격인 NVLink(6세대 기준 초당 3.6TB 대역폭)를 우선시합니다. 엔비디아 입장에서 CXL은 GPU 내부 통신망이 아닌 “외부 대용량 캐시 확장용” 정도로만 역할이 한정되길 바랍니다.
    • 메모리 IDM의 자기잠식 우려: CXL 풀링이 완벽해지면 서버 1대당 필요한 expensive 메인보드 전용 DIMM D램의 개수가 줄어들 수 있습니다. 이 때문에 삼성전자, SK하이닉스, 마이크론 등은 범용 D램 수요를 스스로 갉아먹는 자기잠식(Cannibalization) 효과를 경계하며 시장 속도를 조절하고 있습니다.

    6. Compute Express Link 글로벌 밸류체인 및 생태계 기업 지도 (Ecosystem Map)

    Compute Express Link 생태계는 메모리 IDM, 컨트롤러/스위치 팹리스, 반도체 IP 기업, 데이터센터 CPU 제조사, 그리고 검사장비/소부장 기업으로 세분화됩니다.

    구분핵심 참여 기업핵심 역할 및 주요 제품
    메모리 IDM삼성전자, SK하이닉스, 마이크론• 삼성: CMM-D(MD220, MD310), CXL 3.2 양산 조율
    • SK하이닉스: CXL 3.2 샘플, CMM-Ax(근전동 연산형) 개발
    • 마이크론: FMS 2026 CXL 메모리 솔루션 전면 공개
    컨트롤러 & 스위치 (팹리스)Astera Labs, Marvell, Montage, XConn• Astera Labs (ALAB): CXL 리타이머 및 스위치(Scorpio) 독점적 지위
    • Marvell: Tanzanite 인수 후 Structera A 플랫폼 고도화
    • Montage / XConn: CXL 3.0/4.0 스위치 실리콘 제작
    IP & 인터페이스Rambus, Synopsys, Cadence• CXL 3.0/4.0 패브릭용 PHY, 컨트롤러 핵심 반도체 IP 라이선스 공급
    CPU & 플랫폼Intel, AMD• Intel Xeon, AMD EPYC 서버 CPU 내 CXL 2.0/3.0 컨트롤러 표준 내장
    국내 소부장 / 검사장비네오셈, 엑시콘, 큐알티• 네오셈: 세계 최초 CXL 검사장비 상용화, CXL 테마 대장주
    • 엑시콘: CXL 1.1/2.0 테스터 및 차세대 테스터 공급
    • 큐알티: CXL 신뢰성 평가 및 품질 검사 서비스
    국내 IP / 팹리스오픈엣지테크놀로지, 퀄리타스반도체• 오픈엣지: CXL 컨트롤러 개발용 메모리 컨트롤러 IP 보유
    • 퀄리타스: CXL용 고속 인터페이스 PHY IP 제공

    7. 투자자를 위한 단기 vs 중장기 프레임워크 & 포트폴리오 전략

    투자자의 시각에서 HBM이 ‘초고속 연산(High Speed)’을 담당하는 주연이라면, Compute Express Link 는 ‘대용량 확장(High Capacity)’을 담당하는 최고 효율의 조연입니다.

    7.1 타임라인별 투자 프레임워크

    1. 단기 관점 (~1년): “수주 모멘텀과 검사장비”
      • 삼성전자와 SK하이닉스의 CXL 3.2 양산 스케줄 및 글로벌 하이퍼스케일러 테스트 소식에 따라 국내 소부장(네오셈, 엑시콘)과 IP 기업들의 주가 탄력성이 높게 나타납니다.
      • 뉴스 모멘텀에 따른 기술적 눌림목 매수 전략이 유효합니다.
    2. 중장기 관점 (2~5년): “패브릭 대개막과 실적 중심 리레이팅”
      • 2027년 이후 3.0/3.2 스위치를 통한 랙(Rack) 단위 메모리 풀링이 본격 구동됩니다.
      • 컨트롤러 독점 기업(Astera Labs) 및 메모리 대형주의 펀더멘털 실적이 본격 반영되며 PER 중심의 정석적인 상승 장세가 연출될 것입니다.

    7.2 포트폴리오 비중 전략 가이드

    맞춤형 포트폴리오 자산 배분
     ■ 안정형 (60%): 삼성전자 / SK하이닉스
     - HBM 업황 수혜 기본 탑재 + CXL 시장 개막 시 멀티플 상향

     ■ 성장형 (30%): Astera Labs (ALAB)
     - 리타이머/스위치 글로벌 시장 독점력 보유 핵심 고성장주

     ■ 공격형 (10%): 네오셈 / 엑시콘 / 오픈엣지테크놀로지
     - 검사장비 수주 및 IP 모멘텀 기반 높은 시세 탄력성

    8. 결론 및 최종 요약

    Compute Express Link 은 일시적인 단기 테마가 아닙니다. AI 데이터센터가 추론 비용 절감(TCO 혁신)이라는 거대한 벽을 넘기 위해 반드시 도입해야만 하는 메모리 패러다임의 근본적 대전환입니다.

    1. 기술적 본질: CXL은 HBM을 대체하는 것이 아니라, HBM이 담지 못하는 대용량 KV 캐시와 유휴 메모리를 효율적으로 제어하는 ‘계층형 메모리 구조의 핵심 축’입니다.
    2. 상용화 시점: 2026년 현재 PoC 검증을 끝내고 CXL 3.2 기반 초기 양산 단계에 진입 중이며, 2027년 하이퍼스케일러 데이터센터 본격 채택이 분기점이 될 것입니다.
    3. 투자 방향: 단기적으로는 검사장비 및 IP 종목의 모멘텀을 활용하되, 중장기적으로는 글로벌 Compute Express Link 패브릭 시장을 독점하는 컨트롤러 팹리스 및 메모리 대형주 중심으로 포트폴리오를 구성하는 지혜가 필요합니다.

    관련 기사:

    https://n.news.naver.com/mnews/article/008/0005398688

  • [2026.08.05]삼성전자 zHBM, AI 메모리 판도를 바꿀 ‘Z축 3D 혁신’인가?

    삼성전자 zHBM
Here is a breakdown of the visual elements I included to match your 전문 분석 (professional analysis):

Main Title: "EVOLUTION OF HBM ARCHITECTURE: SHIFT TO 3D zHBM" establishes the theme.

2.5D HBM Architecture (Left): I visualized the current standard, showing a CPU/GPU adjacent to an HBM stack, connected horizontally via a Silicon Interposer and Micro-bumps. I labeled this "HORIZONTAL INTEGRATION" with "Longer Signal Paths."

3D zHBM Architecture (Right): This section illustrates Samsung's new proposal. It clearly shows the HBM stack directly on top of the Logic Die (GPU/CPU).

Technical Highlights for zHBM:

"VERTICAL (Z-AXIS) STACKING": Highlighting the core definition.

"HYBRID BONDING (W2W)": Emphasizing the necessary manufacturing process you mentioned.

"Direct Cu-to-Cu Connection": Detailing the engineering mechanism that drives efficiency.

Comparative Data: I included the "ANTICIPATED PERFORMANCE GAINS" snippet from the blog summary you provided, visualizing the 4X Speed, 1/4 Power, and Reduced Area claims.

"THE KEY CHALLENGE": To maintain a balanced, analytical perspective suitable for an economic blogger, I added a "TECH CHALLENGE: THERMAL MANAGEMENT" section, highlighting the risk of a "Logic Die Heat Trap."

"THE GAME CHANGER" Summary: A final analytical text box summarizes the strategic value of zHB

    요약 요약: 삼성전자가 세미콘 코리아 2026과 FMS 2026을 통해 공식화한 차세대 반도체 카드 ‘zHBM(z-HBM)’. 기존 2.5D 패키징의 한계를 허물고 GPU 위에 메모리를 수직(Z축)으로 3D 적층하는 이 파격적인 기술은, HBM 시장 점유율 열세를 단숨에 뒤집기 위한 삼성전자의 게임체인저 전략입니다. 본 포스팅에서는 zHBM의 공학적 실체부터 W2W 하이브리드 본딩 공정, 발열 및 수율 한계, 그리고 AI 시스템 패러다임 변화까지 깊이 있게 분석합니다.

    1. 들어가며: 왜 시장은 다시 ‘메모리 구조’에 주목하는가?

    현재 AI 반도체 산업이 맞닥뜨린 가장 거대한 벽은 GPU 연산 속도가 아닙니다. 바로 ‘데이터 이동 병목 현상(Memory Wall)’입니다. 아무리 강력한 계산 코어를 가진 GPU/NPU라 할지라도, 데이터를 제때 공급받지 못하면 놀 수밖에 없습니다.

    지금까지 반도체 업계는 이를 극복하기 위해 HBM(High Bandwidth Memory)을 개발하고, GPU 옆에 메모리를 수평으로 나란히 배치하는 2.5D 패키징(예: TSMC CoWoS) 방식을 적극 채택해 왔습니다.

    하지만 AI 모델이 거대화되고 추론(Inference) 시장이 급팽창함에 따라 2.5D 패키징 구조마저 물리적·열역학적 한계점에 도달하고 있습니다.

    이 시점에서 삼성전자가 2026년 2월 ‘세미콘 코리아 2026’ 기조연설과 8월 ‘FMS(Future of Memory and Storage) 2026’을 통해 던진 출사표가 바로 zHBM(z-HBM)입니다. 로직(GPU)과 메모리의 경계를 물리적으로 완전히 무너뜨리겠다는 이 파격적인 선언의 실체는 무엇일까요? IT 전문 엔지니어이자 투자자의 시각으로 그 깊은 이면을 하나씩 파헤쳐 보겠습니다.

    2. zHBM 개요: 2.5D 수평 배치를 넘어 3D Z축 수직 통합으로

    zHBM의 정의와 공개 배경

    zHBM은 로직 칩(GPU/NPU/TPU)과 HBM 메모리 다이를 수평이 아닌 Z축(수직)으로 직접 3D 적층하는 차세대 초고밀도 통합 기술입니다.

    • 2026년 2월 11일 (세미콘 코리아 2026): 삼성전자 DS부문 송재혁 CTO(사장)가 기조연설을 통해 “zHBM이라는 HBM 자체를 Z축으로 3D로 올리는 기술을 준비하고 있다”고 처음 공식 언급했습니다.
    • 2026년 8월 4~6일 (FMS 2026): 미국 산타클라라에서 개최된 FMS 2026에서 삼성전자는 ‘AI를 위한 3D 아키텍처 시대’를 주제로 zHBM과 z-낸드(z-NAND) 라인업을 연계하며, 차세대 3D 메모리 로드맵을 다시 한번 재조명했습니다.
    구분기존 2.5D HBM 패키징차세대 3D zHBM 패키징
    배치 구조실리콘 인터포저 위 수평(X-Y축) 병렬 배치로직 칩(GPU) 위에 메모리를 수직(Z축) 3D 적층
    연결 방식Micro-bump 및 실리콘 인터포저 배선Cu-Cu Direct Bonding (W2W 하이브리드 본딩)
    배선 길이수 mm (Millimeter) 단위수 $\mu\text{m}$ (Micrometer) 이하
    주요 목적고대역폭 확보대역폭 극대화 + 전력 소모 비약적 절감 + 면적 축소

    삼성 ‘커스텀 HBM’ 흐름 속의 zHBM

    zHBM은 단순한 독자 기술이라기보다 ‘커스텀 HBM(Custom HBM)’ 패러다임의 최상위 진화 형태입니다. HBM4 세대부터는 베이스 다이(Base Die)를 메모리 공정이 아닌 파운드리 첨단 공정으로 제작하여 로직 기능 일부를 흡수하는 커스텀화가 진행 중입니다.

    zHBM은 여기서 한 발 더 나아가, “로직과 메모리를 분리된 별개 칩으로 보지 않고, 단일 3D IC 시스템으로 수직 통합하겠다”는 가장 급진적인 접근법입니다.

    3. 하드웨어 구조적 한계와 zHBM의 물리적 돌파구

    공학적으로 볼 때 기존 2.5D 패키징이 안고 있던 한계와, zHBM이 이를 어떻게 물리적으로 해결하는지 이해하는 것이 핵심입니다.

    기존 2.5D 패키징(CoWoS 등)의 물리적 한계

    1. RC 지연 및 전력 손실 (RC Delay & Power Loss):2.5D 구조에서는 신호가 실리콘 인터포저 내의 미세 배선(Metal Trace)을 수 mm 이상 통과해야 합니다. 이 과정에서 발생하는 배선 저항(R)과 기생 용량(C)으로 인해 신호 지연이 커지며, I/O를 구동하기 위한 전력 소모가 급증합니다.Power = f*C \ V^2전력 소모 공식에 따라 I/O 정전용량(C)이 커질수록 고주파(f) 구동 시 기하급수적인 전력 낭비가 발생합니다.
    2. 레티클 한계(Reticle Limit)와 면적 폭증:GPU 주위에 4개, 8개, 12개의 HBM을 병렬로 둘러싸게 되면 실리콘 인터포저의 크기가 거대해집니다. 인터포저 면적이 노광 장비의 레티클 한계를 초과하면 수율이 급락하고, 패키징 비용이 천문학적으로 치솟습니다.

    zHBM의 3D Z축 직렬 통합 메커니즘

    1. 배선 길이의 극적인 단축 (mm-> um):GPU/NPU 로직 바로 위에 HBM 메모리 코어 다이를 수직으로 올리기 때문에 신호 이동 거리가 수 mm에서 수십 um 이하로 줄어듭니다.
    2. I/O 밀도의 기하급수적 증가:기존 마이크로 범프(Micro-bump) 피치가 25 ~35um 수준이었다면, zHBM에 적용되는 구리-구리(Cu-Cu) 하이브리드 본딩 피치는 1um 이하까지 좁혀집니다. 단위 면적당 신호선(TSV) 밀도를 수십 배 이상 끌어올릴 수 있음을 의미합니다.
    [ 3D zHBM 수직 구조 ]
    +-------------------+
    |    HBM Stack      |
    +-------------------+  <-- Cu-Cu 직접 접합 (배선 < 10µm)
    |    GPU / NPU      |      기생 용량 및 저항 최소화
    +-------------------+


    업계 요약 자료에 따르면 zHBM 도입 시 속도 4배 향상, 전력 1/4 감소, 칩 면적 단축이라는 비약적인 성과가 기대된다고 알려진 배경이 바로 이러한 물리적 거리의 극단적 축소에 있습니다.

    4. 공정 기술의 핵: W2W 하이브리드 본딩과 수율의 역설

    zHBM을 실제로 구현해 내기 위해 가장 핵심이 되는 공정 기술은 W2W(Wafer-to-Wafer) 하이브리드 본딩입니다.

    C2W vs W2W 공정 비교

    구분기존 C2W (Chip-to-Wafer)zHBM용 W2W (Wafer-to-Wafer)
    연결 방식마이크로 범프 (Solder Bump)옥사이드/금속 직접 접합 (Cu-Cu Direct Bonding)
    I/O 피치25 ~ 35umSub-1 um ~4um
    공정 환경 및 단가상대적 저렴, 일반 클린룸극도로 높음 (클린룸 Class 1 수준 필수)
    수율 영향KGD(Known Good Die) 선별 후 접합 가능미검증 웨이퍼 통째 접합 (수율 관리 극난이도)

    W2W 수율의 치명적 리스크: KGD 문제

    C2W(Chip-to-Wafer) 방식은 웨이퍼 단계에서 테스트를 거쳐 정상 작동이 확인된 칩(KGD)만 골라내어 웨이퍼에 붙일 수 있습니다. 반면 W2W는 로직 웨이퍼와 D램 웨이퍼를 통째로 위치를 맞추어 접합한 뒤 다이싱(Dicing)합니다.

    이때 ‘수율의 곱셈 법칙’이 작용합니다.

    만약 로직 웨이퍼 수율이 80%이고, D램 웨이퍼 수율이 90%라면, 단 1층만 수직 적층하더라도 단순 합성 수율은 72%로 떨어집니다. 적층 레이어(Layer) 수가 늘어날수록 종합 수율은 가파르게 하락합니다.

    따라서 삼성전자가 zHBM을 상용화하기 위해서는 파운드리 로직 공정과 초고밀도 D램 공정 모두에서 극상의 개별 수율을 확보해야만 하는 공학적 난제에 봉착하게 됩니다.

    5. 열역학적 과제: 발열과 열팽창(CTE) 미스매치

    zHBM 상용화를 가로막는 가장 거대한 하드웨어적 장벽은 바로 열 관리(Thermal Management)입니다.

    1) 열 고립 현상 (Thermal Trapping)

    밑에 놓인 최첨단 GPU/NPU 로직 다이는 작동 시 700W~1000W 이상의 엄청난 열을 뿜어냅니다.

    문제는 그 위에 D램 메모리를 직접 올려버리면, 로직 칩에서 발생한 고열이 D램을 통과해서 방열판으로 빠져나가야 한다는 점입니다. D램은 열에 매우 취약합니다. 칩 온도가 85 ~105C 이상으로 올라가면 전하 누설이 심해져 리프레시(Refresh) 주기를 단축해야 하고, 이는 대역폭 저하 및 데이터 유실로 이어집니다.

    2) 열팽창계수(CTE) 불일치와 워피지(Warpage)

    실리콘(Si), 구리 배선(Cu), 절연체(SiO_2/SiCN)는 각각 열에 따라 늘어나는 비율(열팽창계수)이 다릅니다. 고열이 가해지면 칩 전체가 비틀리는 워피지(Warpage) 현상이나, 층간 접합면이 떨어져 나가는 박리(Delamination) 현상이 발생합니다.

    해결을 위한 기술적 모색

    삼성전자는 이를 극복하기 위해 다음과 같은 고난도 방열 솔루션을 연구 개발 중입니다.

    • HPB (Heat Path Block): 로직 칩의 열을 외곽 테두리로 우회시켜 상부 방열판으로 빠져나가게 하는 별도 열전도 경로 설계
    • SiCN 절연막 적용: 방열 특성 및 접합력이 뛰어난 신소재 절연막 도입
    • 액체 냉각 (Microfluidic Cooling): 칩 내부나 인터페이스 층 사이에 미세 미소채널을 뚫어 냉각수를 직접 순환시키는 차세대 쿨링 기술

    6. 소프트웨어 및 시스템 아키텍처 관점의 파급력

    zHBM은 단순한 “빠른 메모리 부품”의 추가가 아닙니다. 컴퓨팅 시스템 구조와 소프트웨어 생태계 전체를 바꾸는 일대 사건입니다.

    ① LLM KV-Cache 병목 완화

    현재 대규모 언어 모델(LLM) 추론 시 성능을 저하시키는 핵심 요인은 KV-Cache(Key-Value Cache) 관리입니다. Context Window(문맥 길이)가 길어질수록 메모리 대역폭 한계 때문에 GPU 연산기(ALU)가 계산을 멈추고 대기하는 ‘Memory-Bound’ 현상이 심화됩니다.

    zHBM을 통해 초고대역폭이 확보되면, GPU 연산 코어 가동률(Compute Utilization)이 기존 30~40%수준에서 80%이상으로 끌어올려질 수 있습니다. 이는 동일한 GPU로 수 배 많은 사용자 요청을 동시에 처리할 수 있음을 의미합니다.

    ② PIM(Processing-In-Memory)과의 완벽한 융합

    로직과 메모리가 sub-1 um 피치로 직렬 연결되면, “어디까지가 메모리이고 어디까지가 로직인가?”의 경계가 모호해집니다.

    • GPU의 L3/L4 캐시 메모리처럼 HBM을 초고속으로 직렬 매핑 가능
    • PyTorch, CUDA 등 소프트웨어 프레임워크 단에서 메모리-연산 장치 간 데이터 이동 명령어를 대폭 절감하는 새로운 컴파일러 최적화가 필수화됨

    7. 경쟁 구도 분석: 삼성전자 zHBM vs SK하이닉스 HBF

    FMS 2026 등 주요 글로벌 학회에서 나타난 한국 반도체 두 거인의 전략은 “같은 문제(AI 메모리 병목), 전혀 다른 해법”으로 요약됩니다.

    • 삼성전자 (zHBM): 로직과 메모리를 Z축으로 직접 3D 통합하여 극단적인 속도와 전력 효율을 추구합니다.
    • SK하이닉스 (HBF – High Bandwidth Flash): 샌디스크 등과 협력하여 HBM과 SSD 사이에 위치하는 새로운 메모리 계층(HBF) 표준 규격을 공개했습니다. HBM의 부족한 ‘용량’ 한계를 플래시 기술로 보완하는 접근입니다.

    두 공룡 모두 “메모리를 컴퓨팅에 더 가깝고 입체적으로 붙여야 한다”는 대전제에는 동의하고 있으나, 삼성전자는 ‘패키징 패러다임 전면 혁신’, SK하이닉스는 ‘메모리 계층화 및 표준 생태계 확산’에 무게를 두고 있습니다.

    8. 투자자 관점의 평가: “판 뒤집기 카드”인가, “위험한 베팅”인가?

    유명 경제 블로거이자 IT 분석가로서, 이 기술을 바라보는 냉철한 투자적 시각을 정리해 드립니다.

    파급력이 클 수 있다고 보는 이유 (Bull Case)

    1. 문제의 본질(데이터 이동)을 정확히 타격: 단순한 미세 공정 전환이 아닌 패키징 아키텍처의 근본적 혁신입니다. 성공할 경우 반도체 산업의 설계 표준 자체가 바뀝니다.
    2. 삼성전자의 독보적 IDM 역량 결합: 삼성전자는 메모리 + 파운드리 + 고급 패키징(AVP)을 모두 한 회사 내에 보유한 전 세계 유일무이한 종합반도체 기업(IDM)입니다. zHBM처럼 로직과 메모리를 유기적으로 설계·제조해야 하는 기술은 팹리스와 외주 파운드리/OSAT에 의존하는 경쟁사들이 단기간에 따라오기 힘든 구조적 강점을 가집니다.
    3. 시장 점유율 판도를 바꿀 판 뒤집기 카드: 2025년 기준 HBM 시장 점유율에서 삼성전자(약 18%)는 SK하이닉스(약 61%)에 밀려 힘겨운 싸움을 이어왔습니다. 점진적인 HBM4/HBM5 스펙 싸움으로는 역전이 어렵기에, 한 세대를 건너뛰는 zHBM은 삼성에 최고의 ‘게임체인저’ 카드가 될 수 있습니다.

    신중해야 할 이유 (Bear Case)

    1. 여전히 ‘컨셉 및 로드맵’ 단계: 2026년 발표된 내용들은 방향 제시 수준입니다. 양산 시점이나 데이터시트 기반의 공식 스펙이 아직 확정되지 않았습니다.
    2. 극악의 공정 기술 난이도: 앞서 언급한 W2W 수율의 역설, 1000W에 육박하는 로직 열 제어 문제는 엔지니어링 측면에서 통과하기 매우 까다로운 관문입니다.
    3. 빅테크 생태계(엔비디아 등)의 동의 필요: zHBM은 범용 메모리가 아닙니다. 엔비디아, AMD, 구글, 메타 같은 팹리스 공룡들이 자사 GPU/TPU 아키텍처 자체를 zHBM 구조에 맞춰 재설계해주어야만 판매가 가능합니다.

    9. 결론 및 3대 핵심 관전 포인트

    삼성전자의 zHBM은 기존 2.5D 패키징의 한계를 깨뜨리기 위한 가장 진보적이고 명확한 방향성의 기술입니다. 하지만 하이리턴 뒤에는 언제나 하이리스크가 따릅니다.

    투자자와 엔지니어 입장에서 zHBM의 성공 여부를 가늠할 3대 핵심 관전 포인트는 다음과 같습니다.

    1. 공정 / 수율  : W2W 하이브리드 본딩 시 다이 파손 및 이물질을 제어하고 경제적 수율을 확보하는가?
    2. 열 제어 기술 : 700W+ 로직 칩 위에서 DRAM 동작 온도를 85°C 이하로 유지할 방열 모듈을 상용화하는가?
    3. 고객사 생태계: 엔비디아, AMD 등 Big Tech가 자사 차세대 칩 아키텍처로 zHBM 수직 구조를 채택하는가?


    zHBM이 단순한 비전에 그칠지, 아니면 HBM 시장의 주도권을 일시에 가져올 ‘신의 한 수’가 될지는 위 세 가지 질문에 삼성전자가 어떤 실물 칩과 데이터로 답하느냐에 달려 있습니다. 지속적인 모니터링이 필요한 시점입니다.

    🏷️ 관련 기사 :

    https://n.news.naver.com/mnews/article/015/0005317421

  • [2026.07.16] 중국 반도체 ‘빅3′(CXMT·YMTC·SMIC)의 입체적 해부와 글로벌 투자 방어 전략

    DRAM 시장 및 기술 격차 (CXMT vs 글로벌 리더):

CXMT의 시장 점유율과 글로벌 경쟁사(삼성, SK하이닉스, 마이크론)를 비교하는 차트.

HBM 개발 단계 및 EUV 기술 부재로 인한 격차를 시각적으로 표현.

NAND 플래시 경쟁 및 신뢰성 (YMTC vs 글로벌 리더):

YMTC의 최신 제품 단수(294단)와 글로벌 경쟁사(삼성, SK하이닉스)의 단수 비교.

시장 점유율 상승세와 더불어 엔터프라이즈 서버 시장에서의 신뢰성 검증 과제를 강조.

파운드리 기술 수준 및 제약 (SMIC):

SMIC의 글로벌 파운드리 순위와 점유율 비교.

EUV 없이 DUV 멀티패터닝으로 7nm를 구현하는 기술적 한계와 비용 문제를 도식화.

레거시 공정(28nm 이상)에서의 시장 확대 전망을 포함.

경제 블로거의 포트폴리오 가이드:

단기적으로는 HBM 공급망에 집중하고 범용 D램 및 레거시 파운드리 리스크를 관리할 것을 제안.

장기적으로는 고부가가치 서버 시장 및 엔터프라이즈 솔루션에서 한국 메모리 대장주의 질적 격차 프리미엄을 강조.

중국 반도체 굴기 핵심 구조:

빅펀드의 지원을 받는 CXMT(DRAM), YMTC(NAND), SMIC(Foundry)가 중국 반도체 굴기의 세 축을 이루고 있음을 보여줌.

    최근 반도체 시장을 뜨겁게 달구고 있는 가장 거대한 사건은 단연 중국 D램의 자존심인 창신메모리(CXMT)의 역사적인 상하이 증권거래소 IPO일 것입니다. 신규 발행 주식만 66억 주, 조달 금액은 무려 295억 위안(약 6조 5,000억 원)에서 시장 상황에 따라 최대 666억 위안(약 14조 7,000억 원)에 달하는 천문학적인 실탄입니다. 상장 후 예상 기업가치는 최고 3조 위안(약 663조 원)까지 거론되며 시장을 뒤흔들고 있습니다.

    이러한 수치적 화려함 뒤에는 시장의 극단적인 두 가지 시선이 교차합니다. 한쪽에서는 “중국 반도체 굴기가 결국 한국의 숨통을 죌 것”이라는 공포 섞인 ‘중국 위협론’을 제기하고, 다른 한쪽에서는 “미국의 강력한 장비 제재 속에서 껍데기만 요란한 성장”이라는 ‘중국 한계론’을 펼칩니다.

    우리가 투자의 대가로서, 그리고 기술의 본질을 이해하는 스마트한 투자자로서 살아남기 위해서는 감정적 대응이나 막연한 낙관론을 철저히 배제해야 합니다. 기술의 물리적 법칙과 엔지니어링의 현실, 그리고 글로벌 공급망의 역학 관계 속에서 이 세 기업(CXMT, YMTC, SMIC)의 정확한 위상과 숨겨진 ‘아킬레스건’을 낱낱이 파헤쳐 드리겠습니다.

    1. CXMT (창신메모리) 분석: ‘EUV 미보유’가 가져온 원가와 수율의 아킬레스건

    2016년 설립 이후 단 10년 만에 글로벌 D램 점유율 4위(2026년 1분기 기준 약 7.6%)로 도약한 CXMT의 성장은 눈부십니다. CXMT 스스로도 투자설명서에서 삼성전자, SK하이닉스, 마이크론을 경쟁사로 지목할 정도로 자신감을 표출하고 있죠.

    그러나 엔지니어링실에서 들려오는 진실은 사뭇 다릅니다. 이들이 서버용 DDR5와 모바일용 LPDDR5X를 양산 중이라고 하지만, 내부의 질적 격차는 생각보다 깊고 고통스럽습니다.

    ① 극단적인 멀티패터닝(Multi-Patterning)의 저주

    D램 미세 공정의 핵심은 “얼마나 좁은 선폭을 촘촘하고 균일하게 그려내는가”입니다. 삼성전자, SK하이닉스, 마이크론 등 글로벌 메모리 3사는 10나노급 4세대(1a), 5세대(1b) 공정부터 EUV(극자외선) 노광 장비를 필수로 도입해 회로를 한 번에 정밀하게 그립니다.

    반면, 미국의 제재 장벽에 막혀 ASML의 EUV 장비를 단 한 대도 들여오지 못한 CXMT는 기존의 DUV(심자외선) 액침(Immersion) 노광 장비를 활용해 회로를 여러 번 겹쳐 그리는 멀티패터닝(Double/Triple/Quadruple Patterning) 공정에 매달리고 있습니다.

    이 방식은 치명적인 물리적 한계를 수반합니다.

    • 공정 단계의 폭발적 증가: 회로를 3번, 4번 겹쳐 그릴수록 웨이퍼가 거쳐야 하는 노광, 식각(Etching), 증착(Deposition) 단계가 기하급수적으로 늘어납니다. 이는 곧 생산 라인의 리드 타임(Lead Time) 증가와 공정 장비의 극심한 마모를 의미합니다.
    • 수율(Yield)의 불확실성: 공정 단계가 늘어날 때마다 미세한 먼지나 물리적 오정렬(Overlay) 오류가 발생할 확률이 제곱으로 상승합니다. 업계 분석에 따르면 CXMT의 최신 DDR5 공정 수율은 한국 선두 기업들의 수율 대비 극히 불안정한 수준으로 파악됩니다.
    • 웨이퍼당 생산 비용(Cost) 폭등: 더 많은 장비를 오래 돌리고 수율마저 낮으니, 웨이퍼 한 장에서 건질 수 있는 양질의 칩 개수가 적습니다. 즉, CXMT의 DDR5는 “만들 수는 있으나, 팔수록 손해를 보거나 정부 보조금 없이는 단가를 맞출 수 없는” 구조적 한계에 봉착해 있습니다.

    ② AI 시대의 고부가가치 관문: HBM에서의 무력감

    인공지능(AI) 혁명의 심장인 고대역폭 메모리(HBM) 시장에서 CXMT의 위상은 더욱 초라합니다. HBM은 고난도의 TSV(관통전극) 패키징 기술과 미세화된 D램 다이(Die)가 유기적으로 결합되어야 합니다.

    한국 기업들이 이미 12단, 16단 기반의 HBM3E를 넘어 차세대 HBM4 규격과 패키징 혁신(MR-MUF, 어드밴스드 큐브 등)을 양산 및 표준화하고 있는 반면, CXMT는 이제 겨우 구세대 규격인 HBM2E 개발 단계를 만지작거리는 수준입니다. 기술적 시차는 최소 3년에서 4년 이상 벌어져 있으며, 이 격차는 선단 노광 장비 제재가 유지되는 한 좁혀지기 어렵습니다.

    2. YMTC (양쯔메모리): 낸드플래시 시장에서 가장 매서운 추격자

    우리가 정말 경계해야 할 대상은 어쩌면 D램보다 낸드(NAND) 분야의 YMTC일지도 모릅니다. 낸드는 D램에 비해 회로를 수평으로 미세화하는 압박이 덜하고, 위로 쌓아 올리는 적층(Stacking) 기술이 핵심이기 때문에 장비 제재의 영향력을 상대적으로 덜 받습니다.

    ① 294단의 경고와 Xtacking 4.0의 실체

    YMTC는 컴퓨텍스 2026에서 294단 3D 낸드 제품을 공개하며 업계를 긴장시켰습니다. 당시 SK하이닉스가 321단 제품을 가시화하고 삼성전자가 9세대 V낸드(286단)를 양산 중인 시점에서, 삼성과의 단순 적층 단수 격차를 한 자릿수로 좁힌 것입니다.

    이러한 고속 성장의 배경에는 YMTC 독자의 Xtacking(엑스타킹) 기술이 있습니다.

    • Xtacking 구조의 메커니즘: 주변부 회로(Peripheral)와 셀(Cell) 어레이를 서로 다른 웨이퍼에서 각각 생산한 뒤, 두 웨이퍼를 구리(Cu) 패드로 정밀하게 접합(Bonding)하는 방식입니다.
    • 장점: 셀 위에 회로를 올리거나 아래에 구겨 넣을 필요가 없어 셀 밀도를 극대화할 수 있고, 개발 기간을 대폭 단축할 수 있습니다.
    • 단점: 두 장의 웨이퍼를 완벽하게 정렬하여 붙여야 하므로 초기 장비 투자 비용이 크고, 접합부의 열팽창 계수 차이 등으로 인한 물리적 신뢰성 이슈가 잔존합니다.

    ② 엔터프라이즈(Enterprise) 서버용 시장의 높은 장벽

    단수를 높여 소비자용(B2C) 저가형 SSD 시장이나 중국 내수 공급망을 장악하는 데는 성공했으나, 부가가치가 가장 높은 서버 및 엔터프라이즈용 고신뢰성 SSD 시장의 문턱은 여전히 높습니다.

    데이터센터향 제품은 24시간 가동 시의 고온 신뢰성, 쓰기/지우기 수명(P/E Cycle), 전력 소모 성능(W/GB) 등에서 타협 없는 스펙을 요구합니다. YMTC의 제품은 극한 상황에서의 데이터 보존(Retention) 능력이 완벽히 검증되지 않았으며, 글로벌 빅테크 기업들의 보수적인 검증 체계를 통과하기에는 트랙 레코드(Track Record)가 부족합니다. 하지만 중저가 시장에서의 점유율 잠식 속도는 무시할 수 없는 수준입니다.

    3. SMIC (중신궈지): ‘DUV 영혼 가출 공정’의 파운드리와 레거시의 지배자

    “중국에 제대로 된 파운드리(위탁생산) 생태계가 있는가?”라는 질문에 대한 대답은 명확히 “예”입니다. SMIC는 글로벌 순수 파운드리 시장에서 점유율 5~6%대를 견고히 다지며 대만의 TSMC와 한국의 삼성전자에 이어 글로벌 3위 자리를 굳히고 있습니다.

    ① SMIC의 7나노 구현: 기술적 한계와 보조금의 그림자

    SMIC가 화웨이의 최신 스마트폰에 탑재되는 7나노(nm) 프로세서(기린 칩셋)를 공급했다는 소식은 전 세계를 놀라게 했습니다. EUV 없이 7나노를 뽑아낸 것은 엔지니어링 관점에서 경이로운 일이지만, 그 이면은 지독하게 비효율적입니다.

    이 공정은 상업적 관점에서는 완전히 낙제점입니다. 수율이 30~40% 수준에 머무른다면 웨이퍼 한 장을 가공할 때 버려지는 칩이 더 많다는 뜻이며, 일반적인 자유시장 경제 체제였다면 진작에 파산했을 모델입니다. 오직 ‘반도체 자급률 80%’라는 국가적 목표 아래 집행되는 무제한에 가까운 정부 보조금이 생명 유지 장치 역할을 하고 있을 뿐입니다. TSMC와 삼성전자가 3나노, 2나노 GAA(Gate-All-Around) 공정으로 진입하는 시점에서 질적인 격차는 사실상 좁혀지기 힘든 물리적 평행선입니다.

    ② 진짜 위협: 레거시(성숙) 공정의 대량 잠식

    오히려 시장에서 더욱 파괴력을 갖는 것은 SMIC와 화홍반도체(Hua Hong)가 주도하는 28나노 이상 성숙(Legacy) 공정의 물량 공세입니다.

    최첨단 스마트폰 AP나 AI GPU를 제외한 전력관리반도체(PMIC), 차량용 MCU, 이미지센서(CIS), 구동칩(DDI) 등은 굳이 미세 공정이 필요하지 않습니다. 중국은 자국 내에 수많은 성숙 공정 팹을 증설하며 압도적인 원가 경쟁력을 무기로 글로벌 레거시 칩 시장을 빠르게 잠식하고 있습니다. 업계에서는 2028년 중국이 글로벌 성숙 공정 생산능력의 42%를 차지할 것으로 보고 있습니다. 이는 범용 아날로그 반도체를 생산하는 국내외 중소형 파운드리와 팹리스 기업들의 숨통을 조이는 직접적인 위협 요인입니다.

    4. 투자자를 위한 실전 포트폴리오 가이던스: 단기 vs 중장기 액션 플랜

    중국 반도체 3사의 명과 암을 확인했으니, 이제 이를 바탕으로 자산을 배분하고 방어망을 구축하는 구체적인 투자 전략을 수립해야 합니다.

    ① 단기 전략 (12~18개월): 범용 비중 축소와 ‘독점적 소부장’ 압축

    CXMT가 상장으로 수십 조 원의 자금을 손에 쥐게 되면서 가장 먼저 단행할 조치는 범용 D램 라인(DDR5, LPDDR5X)의 폭발적인 증설입니다.

    • 범용 메모리 노출 최소화: PC 및 모바일용 범용 D램 및 일반 낸드 플래시의 가격은 단기적으로 중국의 물량 밀어내기 공세에 밀려 마진 압박을 크게 받을 수 있습니다. 범용 비중이 높은 후발 메모리 제조업체에 대한 단기 투자는 철저히 보수적으로 접근해야 합니다.
    • 독점적 AI 메모리 공급망 집중: HBM3E 및 HBM4 시장의 지배력은 여전히 한국 대장주들과 그 수혜를 직접적으로 입는 소부장(소재·부품·장비) 벨트에 묶여 있습니다. 독점적 기술을 보유한 세정, 계측, 첨단 패키징 장비 및 핵심 소재 공급사로 포트폴리오를 압축하는 전략이 단기 시장 노이즈를 이기는 지름길입니다.

    ② 중장기 전략 (3~5년): ‘기술 장벽’ 프리미엄과 중국 국산화 헤지(Hedge)

    시간이 흐를수록 EUV 장비 부재라는 구조적 천장은 중국 기업들의 발목을 강하게 잡을 것입니다.

    • 선단 공정 리더의 가치 재평가: 3나노 이하 선단 파운드리 공정과 차세대 고부가가치 엔터프라이즈 메모리 솔루션을 안정적으로 생산할 수 있는 한국과 대만의 선두 기업들은 서버 시장의 폭발적인 성장에 힘입어 독점적 지위를 유지할 것입니다. 단기적인 중국 저가 공세 노이즈로 주가가 과도하게 조정될 때는 이를 중장기 매수 기회로 포착해야 합니다.
    • 중국 장비 국산화 수혜주의 스마트한 활용: 만약 글로벌 자산 배분이 가능한 투자자라면, 미국의 제재 속에서 중국 정부가 강제로 키울 수밖에 없는 ‘중국 현지 탑티어 국산 반도체 장비/소재 기업’들을 포트폴리오의 일부로 편입하여 지정학적 리스크를 역으로 헤징하는 전략도 매우 유연한 대안이 될 수 있습니다.

    5. 결론: 기술적 본질에 답이 있다

    결국 반도체 산업은 물리 법칙의 한계를 극복하는 고도의 과학 기술이자, 극도의 효율성을 추구하는 정밀 제조 공학입니다. 아무리 돈이 많아도 미세 공정의 열쇠인 EUV 노광 장비라는 도구가 없다면 일정 수준 이상의 장벽을 넘는 것은 불가능합니다.

    시장의 막연한 공포심이 만들어낸 주가 조정은 준비된 투자자에게 언제나 축복이었습니다. 중국의 물량 공세라는 단기 파고를 넘어서는 초격차 영역의 진짜 수혜주를 선별해내는 혜안이 그 어느 때보다 필요한 시점입니다.

    [세줄 요약 Action Plan]

    1. 단기 리스크 관리: CXMT 상장 실탄으로 범용 D램 공급 과잉 우려가 있으니 범용 비중이 높은 기업은 비중 축소.
    2. 초격차 집중: 중국이 진입할 수 없는 영역인 HBM 핵심 밸류체인 및 패키징 선도 기업으로 포트폴리오 압축.
    3. 위기를 기회로: 지정학적 노이즈로 인한 선단 공정 대장주의 주가 하락 시, 중장기 관점에서 비중 확대로 대응.

    🏷️ 관련 기사

    https://n.news.naver.com/mnews/article/023/0003987900

  • [2026.07.02]제2의 HBM, AI 추론 시대의 개막, 전력과의 전쟁에서 탄생할 대장주 분석

    HBM의 뒤를 이을 차세대 첨단 메모리 기술 5종(HBC, SOCAMM, HBF, ZAM, PIM)의 핵심 개념과 전력 효율성 비교 인포그래픽. AI 추론 시대를 맞아 '데이터 이동 최소화와 저전력'을 달성하기 위한 각 기술별 구조적 차이와 엔지니어링 핵심 아이디어를 도표와 아이콘으로 한눈에 보기 쉽게 정리한 대표 이미지.

    글로벌 반도체 시장이 또 한 번 거대한 패러다임 시프트(Paradigm Shift)를 맞이하고 있습니다. 우리는 지난 몇 년간 인공지능(AI) 열풍 속에서 고대역폭 메모리, 즉 HBM(High Bandwidth Memory)이 가져온 전례 없는 초호황기를 목도했습니다. 엔비디아의 GPU 옆에 단단히 자리 잡은 HBM은 학습용 AI 시장의 절대적인 왕좌였습니다.

    그러나 영원한 왕좌는 없습니다. 현재 AI 시장의 무게중심은 막대한 데이터를 집어넣고 학습시키는 ‘학습(Training)’ 단계에서, 전 세계 수억 명의 사용자가 시도 때도 없이 던지는 질문에 실시간으로 답을 내놓는 ‘추론(Inference)’ 단계로 급격히 이동하고 있습니다.

    여기서 치명적인 병목 현상이 발생합니다. 바로 ‘전력 소모와 발열’입니다. HBM은 엄청나게 빠르지만 그만큼 막대한 전기를 잡아먹는 ‘헤비 드링커(Heavy Drinker)’입니다. 전 세계 데이터센터가 전기 고갈과 발열 문제로 비명을 지르기 시작하면서, 글로벌 테크 giants들과 반도체 제조사들은 차세대 첨단 저전력 메모리 개발에 사활을 걸었습니다.

    오늘은 포스트 HBM 시대를 지배하기 위해 등장한 5가지 핵심 차세대 메모리 기술(HBC, SOCAMM, HBF, ZAM, PIM)을 엔지니어링 관점에서 낱낱이 해부하고, 어떤 기업이 제2의 HBM 신화를 재현하며 투자자들에게 도움이 될 포괄적인 투자 가이던스를 전해드립니다.

    1. 배경: AI 패러다임의 변화와 폰 노이만 병목 현상

    컴퓨터 아키텍처 역사를 돌이켜보면 PC 시대에는 ‘CPU 속도’가, 모바일 시대에는 ‘저전력 D램’이 시장을 지배했습니다. AI 초기 시장 역시 엄청난 매개변수(Parameter)를 가진 거대언어모델(LLM)을 한시라도 빨리 학습시켜야 했기에, 가격과 전력은 후순위였고 오직 대역폭(Bandwidth)만을 극대화한 HBM이 시장을 독식했습니다.

    하지만 ‘추론’의 시대는 게임의 법칙이 완전히 다릅니다.

    • 학습(Training): 대형 데이터 플러그를 꽂아두고 한 번에 몰아서 무거운 연산을 수행합니다.
    • 추론(Inference): 수억 명의 전 세계 유저가 24시간 내내 모바일과 PC로 AI 서비스를 호출합니다. 데이터의 이동이 극도로 잦고 반복적입니다.

    문제는 데이터가 메모리 저장소와 연산 장치(CPU/GPU) 사이를 오가는 과정에서 발생하는 전력 소모(Data Movement Power)가 전체 시스템 전력의 60~80%를 차지한다는 점입니다. 프로세서의 계산 속도는 광속으로 발전했지만, 메모리에서 데이터를 주고받는 버스(Bus)의 대역폭과 전력 효율이 이를 따라가지 못하는 ‘폰 노이만 병목 현상(Von Neumann Bottleneck)’이 한계에 다다른 것입니다.

    결국 미래 AI 반도체 경쟁의 핵심 철학은 명확합니다. “누가 더 빠른가”가 아니라, “누가 데이터 이동을 최소화하여 전력을 아끼는가”의 싸움입니다. 이제 그 대안으로 떠오른 5가지 독자적인 생태계를 하나씩 뜯어보겠습니다.

    2. 포스트 HBM을 노리는 5대 차세대 기술 심층 분석

    ① HBC (High Bandwidth Compute) : 퀄컴의 근접 연산과 3D 적층

    기존 HBM 구조는 GPU ‘옆’에 인터포저(Interposer)라는 중간 기판을 두고 수평으로 데이터 통로를 연결합니다. 눈에 보이지 않을 만큼 미세하지만 물리적인 선로의 길이가 존재하며, 여기서 신호 손실과 전력 소모가 발생합니다.

    모바일 AP 설계의 최강자인 미국 퀄컴이 제시한 HBC(고대역폭 컴퓨트)는 이 구조를 완전히 뒤집습니다.

    • 엔지니어링 핵심: 근접 연산(Near-Memory Computing) 및 3D 로직-메모리 적층
    • 구조적 특징: AI 연산을 담당하는 가속기(Logic Die) 바로 위에 저전력 D램(LPDDR)을 수직으로 다이렉트 적층(3D Stacking)합니다. 데이터가 이동하는 거리가 마이크로미터(㎛) 단위로 좁혀집니다.
    • 성능 강점: 모든 데이터를 가속기 중심부로 보내지 않고, 메모리와 맞닿은 최단 거리에서 먼저 일부 계산을 처리한 뒤 꼭 필요한 결과만 상부로 전달합니다. 퀄컴은 이 방식을 통해 HBM 대비 와트당 대역폭(전력 효율성)을 무려 6배나 끌어올릴 수 있다고 발표했습니다. 모바일에서 갈고닦은 저전력 DNA를 서버 시장에 이식하겠다는 야심찬 구상입니다.

    ② SOCAMM (Small Outline Compression Attached Memory Module) : 엔비디아의 모듈 표준 파괴

    스마트폰에 탑재되는 LPDDR(저전력 D램)은 전력 효율면에서 최상의 퍼포먼스를 보여줍니다. 하지만 치명적인 약점이 있었습니다. 메인보드에 직접 납땜(On-board)해야만 고속 신호의 무결성(Signal Integrity)이 유지된다는 점입니다. 이 때문에 서버 환경처럼 필요에 따라 슬롯에 꼈다 뺐다 하며 용량을 확장해야 하는 데이터센터에는 사용이 불가능했습니다.

    이 한계를 깨부순 것이 바로 엔비디아가 주도하는 SOCAMM(소캠) 규격입니다.

    • 엔지니어링 핵심: 소켓 압착 방식을 통한 LPDDR의 서버화
    • 구조적 특징: 보드에 납땜하는 대신, 기판에 매우 얇은 소켓 형태로 메모리 모듈을 ‘압착’하여 연결합니다. 커넥터의 물리적 길이를 극한으로 줄여 LPDDR의 초저전력 특성을 고스란히 유지하면서도, 서버가 요구하는 고용량 확장성과 교체 편의성을 확보했습니다.
    • 실제 적용: 엔비디아의 차세대 로드맵을 보면 매우 흥미로운 전략이 보입니다. 최고 속도가 필요한 GPU(루빈 등)에는 최첨단 HBM4를 탑재하지만, 대용량 데이터 제어와 효율성이 중요한 CPU(베라)에는 SOCAMM2를 채택했습니다. 비용과 전력을 모두 잡겠다는 계산입니다. 현재 국내 메모리 거두인 삼성전자와 SK하이닉스가 이 SOCAMM2 모듈을 개발하여 엔비디아 공급망에 진입해 있습니다.

    ③ HBF (High Bandwidth Flash) : 낸드플래시 기반 대형 보관함의 등장

    컴퓨터 구조론에서 ‘레지스터-캐시-D램-저장장치(SSD)’로 이어지는 단단한 계층 구조(Memory Hierarchy)는 수십 년간 변하지 않는 진리였습니다. 하지만 LLM 추론 모델이 커지면서 수천억 개의 매개변수 데이터를 전부 비싼 D램(HBM)에 상주시키는 것은 가성비 측면에서 재앙에 가깝습니다. 여기서 등장한 파괴적 혁신이 HBF(고대역폭 플래시)입니다.

    • 엔지니어링 핵심: 비휘발성 초고속 낸드 적층 및 하이브리드 계층화
    • 구조적 특징: 전원이 꺼져도 데이터가 지워지지 않고, D램보다 동일 면적당 저장 용량이 수 배 이상 크며 가격은 저렴한 ‘낸드플래시’를 HBM처럼 수직으로 쌓아 올린 형태입니다.
    • 비유와 협업: HBM이 AI 프로세서 바로 옆에서 데이터를 실시간으로 빠르게 주고받는 ‘작업대’라면, HBF는 그 바로 뒤에 위치한 ‘초대형 고속 보관함’입니다. 실시간 연산에 필요한 핵심 가중치는 HBM에 올려두고, 자주 꺼내 쓰지만 매 순간 대기할 필요는 없는 거대한 데이터 베이스는 HBF에 저장해 둡니다. 가상 메모리 스왑 속도를 극대화한 이 기술은 미국 샌디스크(웨스턴디지털)가 표준화를 이끌고 있으며, SK하이닉스가 연합군으로 참여해 생태계를 키우고 있습니다.

    ④ ZAM (Z-Angle Memory) : 인텔의 물리적 공정 우회 전략

    HBM의 가장 큰 기술적 장벽이자 아킬레스건은 D램 칩 수천 개에 미세한 구멍을 뚫어 수직으로 연결하는 TSV(실리콘 관통 전극) 공정입니다. 수직으로 곧게 뚫린 통로를 통해 엄청난 양의 전류가 흐르다 보니, 칩 내부의 열이 밖으로 빠져나가지 못하고 상층부에 고여 칩이 오작동하는 ‘열 축적(Thermal Throttling)’ 문제가 끊임없이 발생합니다.

    인텔과 소프트뱅크의 자회사 사이메모리가 공동 개발 중인 ZAM(Z-앵글 메모리)은 물리적 접근법을 바꿨습니다.

    • 엔지니어링 핵심: 사선 실리콘 관통 전극 (Angled TSV)
    • 구조적 특징: 건물의 엘리베이터처럼 수직으로만 통로를 뚫는 것이 아니라, 에스컬레이터처럼 비스듬한 사선 각도(Z-Angle)로 데이터 통로를 배치합니다.
    • 기대 효과: 신호가 오가는 경로의 면적이 넓어지면서 자연스럽게 칩 내부의 열 발산 면적이 확대됩니다. 또한, 신호선끼리 수직으로 마주 볼 때 발생하는 전기적 간섭(Crosstalk)을 줄여 전력 효율을 개선할 수 있습니다. 다만, 딱딱한 실리콘을 사선으로 정밀하게 식각(Etching)하는 공정 난이도가 극악에 가깝기 때문에 양산성 검증이 향후 상용화의 가늠쇠가 될 것입니다.

    ⑤ PIM (Processing In Memory) : 폰 노이만 구조의 완벽한 종말

    앞서 언급한 네 가지 기술이 메모리와 프로세서 간의 ‘거리’를 좁히거나 ‘통로’를 개선하는 방식이라면, PIM(프로세싱 인 메모리)은 컴퓨터의 패러다임 자체를 부정하는 가장 궁극적이고 혁신적인 개념입니다.

    • 엔지니어링 핵심: 메모리 뱅크(Bank) 내 독립 연산기(ALU) 내장
    • 구조적 특징: 기존 메모리는 오직 ‘저장’만 하고 계산은 CPU나 GPU가 도맡았습니다. PIM은 데이터가 저장되는 메모리 셀 내부 영역에 아주 단순한 계산이 가능한 연산 장치들을 곳곳에 심어 놓았습니다.
    • 비유와 장점: 물건이 들어올 때마다 멀리 있는 본사 직원이 와서 분류하는 게 아니라, 창고(메모리) 안에 상주하는 직원이 그 자리에서 직접 물건을 분류(연산)해 결과만 보고하는 시스템입니다. AI 연산의 대부분을 차지하는 단순 반복 행렬 계산(GEMM)을 메모리가 직접 수행하므로, 데이터를 외부 버스로 전송할 필요가 전혀 없습니다. 데이터 이동 에너지가 ‘제로(0)’에 수렴하기 때문에 전력 효율면에서는 이론상 완벽한 종착지입니다. 현재 삼성전자와 SK하이닉스가 LPDDR 기반의 PIM 제품을 고도화하며 상용화를 앞당기고 있습니다.

    3. 차세대 메모리 기술 한눈에 비교하기

    기술 규격핵심 구조 및 아이디어주도 기업 / 진영전력 절감 메커니즘성숙도 및 상용화 시점
    HBC가속기 로직 다이 위에 LPDDR을 3D 수직 적층퀄컴패키징 다이렉트 연결로 이동 거리 최소화프로토타입 공개 단계
    SOCAMMLPDDR 모듈을 소켓 압착 방식으로 서버 기판에 연결엔비디아, 삼성전자, SK하이닉스저전력 모바일 D램의 서버 확장상용화 돌입 (베라 CPU 탑재)
    HBF초고속 낸드플래시를 수직 적층하여 서버 근접 배치샌디스크, SK하이닉스대용량 데이터의 계층 최적화 (가성비)규격 표준화 진행 중
    ZAMD램 관통 전극(TSV)을 사선(Diagonal)으로 배치인텔, 사이메모리사선 배치를 통한 열 발산 및 간섭 저감연구 개발 및 공정 검증 단계
    PIM메모리 내부 뱅크에 단순 연산 장치(ALU) 내장삼성전자, SK하이닉스데이터 이동 자체를 삭제 (버스 전력 0)실증 테스트 및 생태계 확장 중

    4. 투자 가이던스 (Investment Guidance)

    기술의 우수성을 아는 것과 돈이 되는 기업을 고르는 것은 별개의 영역입니다. 주식 시장에서는 ‘가장 완벽한 기술’보다 ‘당장 대량 양산되어 밸류체인의 숫자로 찍히는 기술’이 먼저 가치를 인정받습니다. 시장의 자금 흐름과 기술 성숙도를 고려해 단기(1~2년)와 중장기(3~5년) 투트랙(Two-Track) 전략을 제시합니다.

    💡 단기 관점 (1~2년): 매출 가시성이 확보된 ‘SOCAMM’ 공급망에 집중

    현재 엔비디아의 서버 아키텍처에 채택이 확정되어 당장 올해와 내년 실적 턴어라운드를 이끌 영역은 단연 SOCAMM입니다. 데이터센터 전력지난은 당장 발등에 떨어진 불이기 때문에, 검증된 LPDDR 모듈 채택 속도는 상상을 초월할 것입니다.

    • 최선호주 (Top Picks):SK하이닉스 & 삼성전자
      • 서버용 고성능 LPDDR5X 및 LPDDR6 시장의 글로벌 점유율을 사실상 독점하고 있는 구조입니다. SOCAMM 모듈 공급이 본격화되면 레거시 D램 대비 압도적인 마진율 개선이 이루어집니다.
    • 장비 및 부품 수혜주:첨단 후공정(OSAT) 및 패키지 기판사
      • 커넥터 길이를 줄이고 미세 압착 기법을 적용해야 하는 고난도 모듈 가공 기술 특성상, 플 flip-chip 계열의 고부가 패키지 기판을 공급할 수 있는 삼성전기, 대덕전자 같은 기판 대형주와 후공정 검사 및 레이저 장비 공급사의 가치 재평가(Re-rating)가 강하게 나올 것입니다.

    💡 중장기 관점 (3~5년): 판도를 바꿀 게임 체인저 ‘HBF’와 ‘PIM’ 선점

    AI 추론 시장이 완전히 성숙하여 전체 AI 서버 수요의 80%를 넘어가는 시점이 오면, 단순히 D램을 튜닝하는 수준을 넘어 아키텍처 전반을 바꾸는 기업이 수조 원의 가치를 흡수합니다.

    • 낸드(NAND)의 화려한 부활과 HBF 주도권:SK하이닉스 (솔리다임)
      • 그동안 HBM에 밀려 적자를 면치 못했던 낸드플래시 사업부가 HBF 시장의 개화로 강력한 현금 창출원(Cash Cow)으로 변모할 것입니다. 특히 자회사 솔리다임을 통해 기업용 고용량 QLC SSD 시장을 선점한 SK하이닉스는 HBF 표준화 연합의 중심축으로서 장기 우상향 모멘텀을 확보했습니다.
    • 폰 노이만 구조의 붕괴와 지식재산권(IP)의 가치:디자인하우스 및 반도체 IP 기업
      • PIM 구조로 가기 위해서는 메모리 내부에 연산 회로를 정밀하게 설계해야 합니다. 이는 메모리 제조사 단독으로 불가능하며, 팹리스 및 디자인하우스와의 긴밀한 생태계 협력이 필수적입니다. 국내 시장에서는 메모리 인터페이스 IP 원천 기술을 가진 오픈엣지테크놀로지나 삼성전자 파운드리의 핵심 디자인하우스인 가온칩스 같은 다크호스들이 중장기 텐배거(10배 주식) 후보군이 될 수 있습니다.

    5. 결론: “데이터를 옮기는 시대는 끝났다”

    “HBM이 AI 확산의 제1막(학습)을 화려하게 지배했다면, 제2막(추론)은 전력을 지배하는 자가 승리합니다.”

    과거의 반도체 치킨게임이 ‘누가 더 셀(Cell)을 미세하게 깎아 대량 생산하는가’였다면, 앞으로의 AI 시대는 ‘소프트웨어의 특성을 이해하고 시스템 구조와 패키징으로 전력을 얼마나 아끼는가’의 아키텍처 전쟁입니다.

    단기적으로는 엔비디아 공급망 내에서 확실한 숫자를 찍어줄 SOCAMM 및 첨단 후공정 밸류체인으로 포트폴리오의 하방을 단단히 지지하십시오. 그리고 중장기적으로는 낸드 업황의 패러다임을 바꿀 HBF와 궁극의 반도체라 불리는 PIM 관련 핵심 기술주들을 적립식으로 모아가는 전략을 추천합니다. 판이 바뀔 때 과감히 베팅하는 투자자만이 다가올 거대한 자산 증식의 기회를 잡을 수 있습니다.

    관련 기사:

    https://n.news.naver.com/mnews/article/023/0003985248

  • [2026.05.21]구글 I/O 2026 심층 분석: 패러다임 시프트와 수직 계열화가 가져올 거대한 머니무브(Money Move)

    📊 Infographic Blueprint: 구글 I/O 2026 Core Value Chain
🎨 Design Concept & Theme
Color Palette: Deep Cyber Blue (Background), Neon Cyan (Tech/Hardware), Bright Green (Profit/SaaS), Coral Red (Risks).

Layout: A structured 3-tier vertical flowing chart or a horizontal dashboard that visualizes the transition from "Infrastructure" to "Value".
[Header]
GOOGLE I/O 2026: THE GREAT AI PARADIGM SHIFT

Subtitle: From "Cost-Burning Calculators" to "Profit-Generating Autonomous Agents"
[Section 1] 🚀 Core Technology Pillars
(Visual: Two main blocks side-by-side with minimal architectural icons)

Gemini 3.5 Flash: The Cost Killer

Tech Engine: Knowledge Distillation & Quantization ($FP16 \rightarrow INT8$).

Impact: 4x Faster Speed / 50%+ Cost Reduction.

Gemini Omni: Native Multimodal

Tech Engine: End-to-End single neural network processing.

Impact: Zero information loss / Real-time Video & Audio Remix.

Agentic AI Loops

Workflow: [User Intent] $\rightarrow$ [Reasoning & Planning] $\rightarrow$ [Tool Use / API Calls] $\rightarrow$ [Self-Verification].
[Section 2] 💰 The Investment Map (Value Chain)
(Visual: A timeline or two-column split layout comparing Short-term vs. Mid/Long-term)
⏱️ Short-Term (1–2 Years): The Revenue Accelerators
ASIC & Custom Chips:
🚀 Broadcom (AVGO): Google's co-development partner for TPU 8.
Next-Gen Infrastructure:
🚀 SK Hynix & Samsung Electronics: High-bandwidth memory ($HBM$) suppliers for TPU 8t.
🚀 Lumentum (LITE) & Coherent (COHR): Providers of OCS (Optical Circuit Switches) for 1M-node clusters.
Software Margin Expansion:
🚀 Top SaaS Players (Salesforce, HubSpot): Immediate OPM (Operating Profit Margin) boost due to halved API costs.
⏳ Mid to Long-Term (3–5 Years): Structural Paradigm Shifters
Edge AI & Next-Gen Form Factors:
🌐 Qualcomm (QCOM): Dominant processor player for Smart Glasses.
🌐 LG Innotek & Largan Precision: High-performance, low-power camera modules & AR waveguides.
AI Security & Protocols:
🌐 CrowdStrike, Palo Alto Networks, Adobe: Mainstreaming of AI watermarking (SynthID) and deepfake defense verification.
[Section 3] ⚠️ Critical Investor Risks

(Visual: A warning dashboard or dual-gauge chart indicating hidden operational bottlenecks )
NVIDIA (NVDA) Multiple Cooling:
As Big Tech pivots heavily to internal ASIC ecosystems (like TPU 8), NVIDIA's extreme monopoly margins may normalize over time.
The Power Grid & Cooling Bottleneck:
The real ceiling for a 1-million-chip cluster is Electricity Supply and Thermal Management, not chip performance.
⭐ Hidden Beneficiaries: Constellation Energy (CEG) [Nuclear Power] & Vertiv (VRT) [Liquid Cooling Solutions].
[Footer / Key Takeaway]
📌 "AI has crossed the chasm from spending money to making money. Bet on custom silicon infrastructure in the short term, and pivot to energy, liquid cooling, and edge devices for the long game."

    이번에 공개된 구글 I/O 2026 발표를 지켜보면서, 저는 실로 가슴이 웅장해지는 것을 느꼈습니다. 엔지니어의 시각에서는 기술적 완성도가 임계점을 넘었다는 확신이 들었고, 애널리스트이자 투자자의 시각에서는 자본 시장의 거대한 자금 흐름(Money Move)이 어디로 요동칠지 지도가 선명하게 그려졌기 때문입니다.

    과거의 인공지능이 우리가 던진 질문에 단순히 답만 하던 ‘수동적인 계산기’에 불과했다면, 2026년의 AI는 스스로 목표를 분석하고 계획을 세워 실행하는 ‘자율적인 동료(Agentic AI)’로 패러다임이 완전히 전환되었습니다. 그리고 구글은 이 거대한 소프트웨어 혁신을 뒷받침하기 위해 밑바닥 하드웨어 인프라부터 최상위 서비스 레이어까지 완벽하게 통제하는 ‘수직 계열화’를 완성해 냈습니다.

    현업 엔지니어가 전율하고 자본 시장이 들썩이는 이 순간, 우리는 화려한 기술의 이면을 쪼개어 분석하고 이를 통해 단기적 모멘텀과 중장기적 밸류에이션 변화를 짚어내야 합니다. 그래야만 다가오는 AI 상용화 시대의 핵심 수혜주를 선점할 수 있습니다.

    오늘 포스팅에서는 구글 I/O 2026에서 발표된 핵심 기술 구조를 엔지니어링 관점에서 아주 쉽게 풀어드리고, 이 기술들이 자극할 가치 사슬(Value Chain)과 투자 관점에서의 유망 기업 및 리스크까지 상세하게 해부해 드리겠습니다.


    1. 차세대 AI 모델 아키텍처: 경량화와 멀티모달의 극한 체제

    구글이 이번 발표에서 모델 라인업을 다각화한 것은 단순한 구색 맞추기가 아닙니다. 이는 서비스 운영 비용(OPEX)을 극적으로 절감하면서도 사용자 경험(UX)을 극대화하기 위한 철저한 아키텍처 최적화 전략의 결과물입니다.

    [구글의 AI 모델 최적화 방향]
      ├─ 제미나이 3.5 플래시: 지식 증류 & 양자화 ➔ 추론 비용 절감 (OPEX 획기적 개선)
      └─ 제미나이 옴니: 네이티브 엔드투엔드 ➔ 정보 손실 제로 & 초저지연 멀티모달 구현


    ① 제미나이 3.5 플래시 (Gemini 3.5 Flash) – 비용과 속도의 파괴적 혁신

    • 엔지니어링 심층 분석: 제미나이 3.5 플래시의 핵심은 ‘지식 증류(Knowledge Distillation)’와 ‘양자화(Quantization)’ 기술이 정점에 달했다는 점입니다. 수천억 개의 거대한 파라미터를 가진 울트라(Ultra) 모델을 상용 서비스에 그대로 올리는 것은 비용적으로 불가능에 가깝습니다. 구글은 거대 모델이 가진 핵심 추론 능력과 지식 엑기스만 골라내어 가벼운 모델에 이식(지식 증류)했습니다. 여기에 연산 정밀도를 낮추는 양자화 기술을 적용했습니다. 예를 들어, 기존에 컴퓨터가 1개의 데이터를 처리할 때 쓰던 16비트 부동소수점($FP16$) 연산을 8비트 정수형($INT8$) 데이터 포맷으로 변환하는 방식입니다. 이렇게 되면 데이터의 크기가 절반으로 줄어들어, AI 반도체의 고질적인 문제인 메모리 대역폭 병목 현상을 물리적으로 해결할 수 있게 됩니다.
    • 투자자가 봐야 할 본질 (왜 대단한가?): 연산 데이터가 가벼워지니 속도가 무려 4배 빨라졌습니다. 이는 서버가 사용자 요청을 받아 처리하는 ‘추론 대기 시간(Latency)’이 급감했음을 뜻합니다. 더 놀라운 것은 가격이 절반 이하로 떨어졌다는 점입니다. 과거에는 비용 부담 때문에 감히 시도하지 못했던 ‘수백만 토큰의 긴 문서를 실시간으로 분석하고, 쉬지 않고 스스로 생각하는 실시간 에이전트 루프’를 이제는 매우 저렴한 비용으로 상시 가동할 수 있게 되었습니다.

    ② 제미나이 옴니 (Gemini Omni) – 진정한 네이티브 멀티모달의 탄생

    • 엔지니어링 심층 분석: 기존의 AI 서비스들은 무늬만 멀티모달인 경우가 많았습니다. 사용자가 말로 질문을 하면, [오디오 ➔ 텍스트 변환(STT)] ➔ [텍스트 모델 추론] ➔ [텍스트 ➔ 오디오 변환(TTS)]이라는 복잡한 중간 변환 과정을 거쳤습니다. 각기 다른 모델들이 따로 놀며 중간에서 데이터를 기계적으로 번역해 주다 보니, 지연 시간이 길어지고 문맥이 꼬였습니다. 반면, 제미나이 옴니는 중간 과정이 완전히 배제된 ‘네이티브 엔드투엔드 멀티모달(Native End-to-End Multimodal)’ 구조입니다. 비디오의 픽셀(Pixel) 데이터와 오디오의 주파수(Frequency) 데이터가 인풋 단계에서부터 하나의 거대한 신경망 안에서 동시에 토큰화(Tokenization)되어 융합 처리됩니다.
    • 투자자가 봐야 할 본질 (왜 대단한가?): 중간 번역 과정이 없으니 데이터의 정보 손실이 제로(0)에 가깝습니다. 사용자의 목소리 톤에 담긴 미묘한 감정이나, 비디오 영상의 시각적 분위기를 AI가 왜곡 없이 그대로 흡수합니다. 영상의 분위기를 파악해 그에 완벽히 어울리는 효과음을 AI가 자율적으로 생성해 집어넣거나, 배경을 자연스럽게 바꾸는 ‘비디오 리믹스’ 기능이 버벅거림(지연 시간) 없이 실시간으로 작동할 수 있는 비결이 바로 이 일체형 아키텍처 덕분입니다.

    2. ‘AI 에이전트’ 서비스: 단발성 질문 답변을 넘어 ‘자율적 워크플로우’로

    그동안 AI 투자를 망설이게 했던 가장 큰 요인은 “그래서 이걸로 무슨 돈을 버는데?”라는 ‘킬러 서비스의 부재’였습니다. 구글은 이번 I/O 2026을 통해 AI가 일회성 대화(Single-turn)를 나누는 장난감이 아니라, 인간의 업무 프로세스를 대신 수행하는 ‘자율적 루프(Reasoning Loop)’ 시스템임을 명확히 했습니다.

    구글이 제시한 AI 에이전트의 작동 메커니즘은 다음과 같은 고도의 워크플로우를 가집니다.

    [사용자 명령]–>[목표 분석 및 계획 수립]–>[API/도구 호출]–>[결과 검증 및 수정]–>[최종 완료]

    ① 구글 검색 개편 & 제미나이 스파크 / 데일리 브리프

    • 엔지니어링 심층 분석: AI 에이전트가 인간 대신 업무를 처리하려면 두 가지 기술적 전제가 필수적입니다. 바로 외부 시스템과 상호작용할 수 있는 ‘도구 사용(Tool Use / Function Calling)’ 능력과, 과거의 맥락을 잊지 않는 대규모 ‘기억 장치(Context Window)’입니다. 구글은 자사의 유기적인 생태계인 구글 검색, 지메일(Gmail), 구글 캘린더, 구글 드라이브의 핵심 API를 AI 에이전트가 스스로 제어하고 판단하여 호출할 수 있도록 강력한 권한을 부여했습니다.
    • 투자자가 봐야 할 본질 (왜 대단한가?): 새롭게 선보인 ‘데일리 브리프’ 기능을 예로 들어보겠습니다. 사용자가 자는 동안 AI 에이전트는 밤새 사용자의 메일함과 캘린더 API를 호출하여 쌓인 데이터들을 스스로 긁어옵니다. 그리고 비즈니스 중요도를 자체적으로 채점(Scoring)한 뒤, 오늘 해야 할 일의 우선순위를 직관적인 대시보드 형태로 알아서 조립해 둡니다. 이 복잡하고 정교한 워크플로우를 인간의 개입 없이 24시간 자율적으로 수행한다는 점에서, 진정한 인공지능 비서 시대의 상용화를 의미합니다.

    ② 유튜브에 질문하기 (Ask YouTube)

    • 엔지니어링 심층 분석: 사용자가 수십 시간짜리 영상 파일을 올려두고 특정 내용을 질문할 때, AI가 매번 영상 전체를 처음부터 끝까지 실시간으로 돌려보며 분석하는 것은 천문학적인 연산 낭비이자 인프라 파멸을 불러옵니다. 구글은 이 문제를 인프라 단에서 우아하게 해결했습니다. 유튜브에 영상이 업로드되는 즉시, 비디오 픽셀과 오디오 스트림을 시각적·청각적 토큰으로 쪼갠 뒤 이를 고도로 구조화된 ‘인덱싱(Indexing)’ 작업을 통해 벡터 데이터베이스(Vector Database)에 미리 저장해 둡니다.
    • 투자자가 봐야 할 본질 (왜 대단한가?): 사용자가 유튜브 영상에 대해 질문을 던지면, AI는 대용량 영상을 재생하는 것이 아니라 벡터 DB에서 고속 의미론적 검색(Semantic Search)을 수행합니다. 그리고 질문과 일치하는 정확한 장면의 ‘시간대(Timestamp)’를 밀리초 단위로 찾아내어 매칭해 줍니다. 이는 단순히 자막 텍스트를 요약하는 수준을 넘어, 영상 내의 ‘공간과 시간의 맥락’을 AI가 통틀어 완벽히 이해하고 있음을 보여주는 강력한 방증입니다.

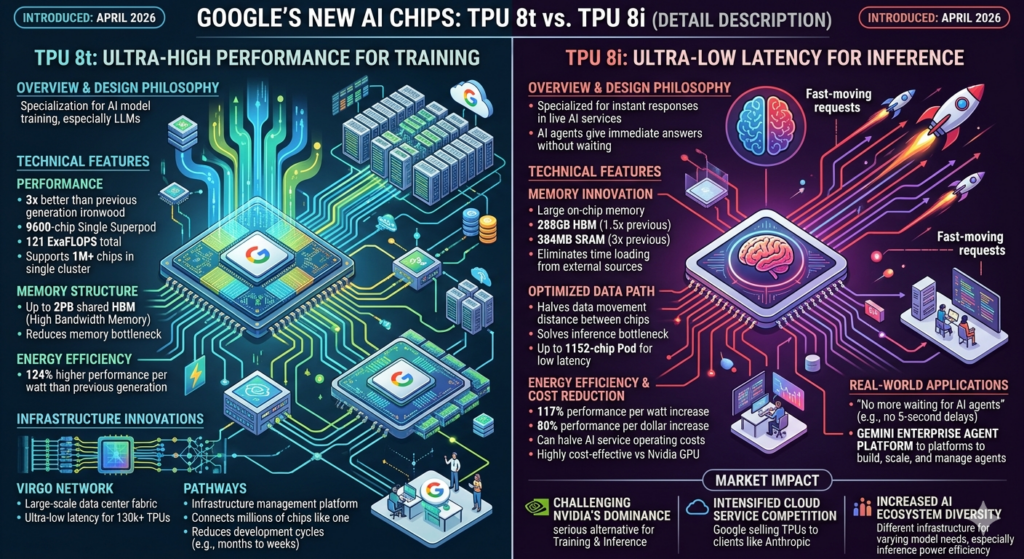

    3. 하드웨어 인프라: 최초의 ‘듀얼 칩’ TPU 8시리즈와 광학 혁명

    아무리 뛰어난 소프트웨어 알고리즘과 에이전트 아키텍처가 존재하더라도, 밑바닥 하드웨어 인프라가 실시간 연산 압박을 견뎌내지 못하면 모두 공염불에 불과합니다. 구글은 엔비디아의 독점 체제에 맞서 하드웨어 전반을 뒤흔들 기막힌 신의 한 수를 던졌습니다. 바로 학습과 추론을 완전히 분리하여 각각의 효율성을 극대화한 ‘듀얼 칩 아키텍처(Dual-chip Architecture)’입니다.

    구글이 제시한 최초의 듀얼 칩 인프라, TPU 8시리즈의 핵심 스펙과 엔지니어링 포인트를 테이블로 비교해 드리겠습니다.

    구분TPU 8t (Train)TPU 8i (Inference)
    주요 목적거대 모델의 사전 학습(Pre-training) 및 파인튜닝(Fine-tuning)사용자 요청에 대한 초고속 실시간 응답 처리
    핵심 강점초거대 클러스터 확장성 (단일 네트워크 내 100만 개 연동 가능)극도로 낮은 지연 시간 (Low Latency) 및 비용 절감
    엔지니어 팁메모리 대역폭($HBM$)과 칩 간 초고속 인터커넥트($ICI$) 효율 극대화연산 행렬 유닛($MXU$) 최적화 및 전력 소모 효율성 극대화

    100만 개 클러스터가 가지는 진정한 파괴력과 OCS 기술

    많은 이들이 ‘100만 개 칩 연동’이라는 숫자의 화려함에만 집중하지만, 엔지니어 관점에서 주목해야 하는 진짜 핵심은 ‘Optical Circuit Switches (OCS, 광학 회로 스위치)’ 기술의 전면 도입입니다.

    기존의 구리선 기반 네트워크 케이블은 데이터 전송량이 늘어날수록 저항이 커지고 극심한 발열과 통신 병목 현상이 발생합니다. 반면 구글은 100만 개의 TPU 8t 칩을 순수 광케이블로 묶어, 빛의 속도로 데이터를 주고받으며 거대한 하나의 슈퍼컴퓨터처럼 작동하게 만들었습니다.

    인프라 가동의 가장 큰 암초였던 ‘통신 병목’을 물리적인 광학 기술로 해결해 버린 것입니다. 그 결과, 과거에 6개월 이상 소요되던 초거대 LLM 모델의 가동 및 사전 학습 기간을 단 2~3주 만에 끝낼 수 있는 인프라를 완성했습니다. 이는 빅테크 간의 AI 모델 타임투마켓(Time-to-Market) 경쟁에서 구글이 압도적인 속도 패권을 쥐게 되었음을 시사합니다.


    4. 스마트 안경 및 보안: 엣지 AI와 디지털 워터마크의 제도화

    인프라와 모델이 완성되자 구글의 AI는 이제 거대한 클라우드 데이터센터의 장벽을 넘어, 사용자 몸에 직접 밀착되는 스마트 디바이스와 보안 영역으로 내려앉았습니다.

    [Edge AI & Security]
      ├─ 구글 스마트 안경 ➔ 온디바이스 NPU + 클라우드 제미나이 플래시 (하이브리드 AI)
      └─ 신스ID (SynthID) ➔ 암호학적 스테가노그래피 딥페이크 방어 (글로벌 표준화)


    ① 구글 스마트 안경 – 포스트 스마트폰 시대를 겨냥한 하이브리드 AI

    • 엔지니어링 심층 분석: 이 얇고 가벼운 안경테 안에는 고성능 카메라, 상시 마이크, 그리고 초저전력 NPU(신경망처리장치)가 탑재되어 있습니다. 스마트 안경이 대중화되려면 배터리와 발열 문제를 잡아야 합니다. 따라서 구글은 ‘하이브리드 AI 아키텍처’를 채택했습니다. 사용자의 시선 앞의 간판을 실시간 번역하거나 내비게이션 경로를 띄우는 등 0.1초의 지연도 허용되지 않는 초고속 작업은 안경 내부에 탑재된 온디바이스(On-device) AI가 독립 처리합니다. 반면, 복잡한 시각적 맥락을 분석하거나 긴 문장을 추론해야 하는 무거운 연산은 클라우드에 대기 중인 ‘제미나이 3.5 플래시’로 데이터를 즉각 토스하여 처리하는 영리한 이원화 방식을 씁니다.
    • 투자자가 봐야 할 본질 (왜 대단한가?): 구글의 스마트 안경 제시는 스마트폰 이후 펼쳐질 새로운 하드웨어 폼팩터 전쟁의 서막입니다. 시각과 청각 데이터를 상시 수집하고 인덱싱해야 하므로, 관련 부품의 단가가 올라가고 고부가가치화가 급격하게 진행될 것입니다.

    ② 신스ID (SynthID) – 생성형 AI 시대의 필수 불가결한 방어막

    • 엔지니어링 심층 분석: 신스ID는 AI가 생성한 비디오 파일이나 오디오 주파수 픽셀 사이에 인간의 눈과 귀로는 절대 감지할 수 없지만, 컴퓨터 소프트웨어는 완벽하게 읽어낼 수 있는 ‘수학적 패턴(미세 노이즈)’을 고도로 삽입하는 기술입니다. 이 기술이 대단한 이유는 악의적인 사용자가 영상의 화질을 강제로 압축하거나, 일부분을 크롭(자르기)하여 변형하더라도 원본 속에 심어진 수학적 패턴이 깨지지 않고 유지되기 때문입니다. 고도의 암호학적 스테가노그래피(Steganography) 기술을 미디어 인프라에 녹여낸 결정체입니다.
    • 투자자가 봐야 할 본질 (왜 대단한가?): 전 세계적으로 딥페이크를 활용한 금융 사기와 여론 조작이 심각한 사회적 문제로 대두되는 가운데, 신스ID는 딥페이크 방어선의 최전선 역할을 하게 됩니다. 향후 각국 규제 당국의 법제화와 맞물리게 되면, 이와 같은 디지털 워터마크 및 상호 검증 기술은 기업들의 필수 보안 표준(Protocol)으로 자리 잡으며 관련 시장이 폭발적으로 개화할 것입니다.

    5. 개발자 생태계: 안티그래비티와 과학 전용 모델을 통한 플랫폼 락인(Lock-in)

    플랫폼 전쟁에서 승리하려면 전 세계의 개발자들이 자사의 생태계 안에서 놀 수 있도록 강력한 도구를 쥐여주어야 합니다. 구글은 개발 환경을 혁신하여 개발자들을 끌어들이는 방식 또한 매우 치밀하고 영리하게 짰습니다.

    ① 안티그래비티(Antigravity) 연동과 자율 디버깅 루프

    구글이 새롭게 선보인 ‘안티그래비티(Antigravity)’는 그 이름(무중력)의 의미처럼, 무겁고 복잡하게 꼬여 있던 기존의 프론트엔드 및 백엔드 빌드 패키징 과정을 ‘무중력 상태’처럼 가볍고 기민하게 만들겠다는 구글의 차세대 통합 웹/앱 프레임워크 또는 런타임 환경입니다.

    개발자가 코드를 짜다가 에러가 발생해 막히면, AI 스튜디오가 브라우저의 DOM(문서 객체 모델) 구조와 안티그래비티 프레임워크 내부를 스스로 파악하여 자율 디버깅 루프를 돌립니다. AI가 에러 원인을 진단하고 코드를 직접 수정하여 자체 테스트까지 끝마친 뒤, “문제를 완벽히 해결했으니 코드 변경 사항을 확인해 보라”고 인간 개발자에게 역제안하는 수준에 도달했습니다. 개발자의 생산성을 수십 배 증가시켜 구글 생태계를 이탈하지 못하게 만드는 강력한 무기입니다.

    ② 제미나이 포 사이언스 (Gemini for Science Skill)

    인류가 쌓아 올린 방대한 논문 데이터와 실험 데이터를 통틀어 학습한 과학·공학 특화 에이전트입니다. AI가 논문을 스스로 정독한 뒤 미진한 부분을 찾아 가설을 세우고, 컴퓨팅 아키텍처 내부에서 실험 시뮬레이션을 자율적으로 돌리는 ‘에이전틱 과학 워크플로우(Agentic Science Workflow)’를 수행합니다.

    중요한 것은 구글이 이 강력한 모델을 오픈소스의 성지인 깃허브(GitHub)에 전격 풀었다는 점입니다. 이는 전 세계의 핵심 과학자, 공학 연구원, 데이터 사이언티스트 개발자들을 구글의 AI 인프라 생태계 아래 든든한 아군이자 종속 관계로 묶어두겠다는 고도의 전략적 포석입니다.


    6. 직설적 투자 가치 사슬(Value Chain) 분석

    현업 엔지니어가 기술의 화려함에 감탄할 때, 노련한 투자자는 “그래서 이 거대한 인프라가 깔리고 패러다임이 바뀔 때 당장 돈을 벌어들이는 공급망의 대장주는 누구인가?”를 찾아내야 합니다. 자본의 시각에서 철저하게 단기와 중장기로 쪼개어 수혜주들을 분석해 드리겠습니다.

    [투자 시기별 핵심 가치 사슬]
      ├─ 단기적 관점 (1~2년): 브로드컴(ASIC 공동개발), SK하이닉스/삼성전자(HBM 공급), 루멘텀(OCS 광학부품), SaaS 기업(비용 절감)
      └─ 중장기적 관점 (3~5년): 퀄컴(엣지 AI 칩), LG이노텍(스마트안경 카메라), 사이버 보안주, Vertiv/Constellation(전력 및 냉각)


    1) 단기적 관점 (1~2년 내 실적 가시화 및 강력한 모멘텀)

    단기적으로는 구글의 대규모 인프라 물량 공세에 따라 ‘당장 대규모 주문서(PO)가 찍히는 기업’과 모델 가격 인하로 인해 ‘비용을 극적으로 아껴 마진이 튀는 기업’에 돈이 몰립니다.

    ① 빅테크 인프라 공급망: 구글 자체 칩(TPU 8) 생태계의 숨은 지배자들

    • 브로드컴 (Broadcom, 티커: AVGO): 구글 자체 AI 칩(TPU)의 핵심인 ASIC(주문형 반도체)을 구글과 함께 공동 개발하는 대체 불가능한 핵심 파트너입니다. 구글이 엔비디아 의존도를 낮추고 자체 TPU 8 시리즈 노선을 강화하며 천문학적인 인프라 투자를 감행할수록, 브로드컴의 ASIC 설계 수주 잔고와 로열티 매출은 가장 먼저, 그리고 가장 거대하게 우상향할 수밖에 없습니다.
    • SK하이닉스 & 삼성전자: 앞서 분석해 드렸듯 고성능 학습용 칩인 ‘TPU 8t’의 연산 병목을 해결하기 위한 핵심 원자재는 HBM(고대역폭 메모리)의 대량 탑재입니다. 구글의 공격적인 데이터센터 인프라 증설은 국내 메모리 반도체 양강 기업들의 하이엔드 제품(HBM3E, HBM4) 믹스 개선으로 전격 이어지며, 단기 마진 및 영업이익을 극대화하는 강력한 펀더멘털 동력으로 작용합니다.
    • 루멘텀 (Lumentum, 티커: LITE) / 코히런트 (Coherent, 티커: COHR): 구글 100만 개 클러스터의 핵심 비밀이 광케이블로 묶는 OCS(광학 회로 스위치) 기술이라고 말씀드렸습니다. 이에 따라 대용량 광트랜시버 및 OCS 광학 컴포넌트 부품 수요가 폭발적으로 늘어납니다. 인프라의 최종 병목이 ‘전기 통신’에서 ‘광통신’으로 넘어가는 구간에서, 이들 광학 부품주들이 가장 탄력적인 단기 주가 랠리를 주도할 가능성이 매우 높습니다.

    ② 플랫폼 및 소프트웨어 서비스사: 추론 비용(OPEX) 급감의 최대 수혜주

    • 주요 소프트웨어 SaaS 기업들 (Salesforce, HubSpot 등): 그동안 많은 SaaS 기업들이 매력적인 AI 에이전트 기능을 개발해 두고도, 고객이 기능을 호출할 때마다 발생하는 비싼 LLM API 비용 부담(마진 압박) 때문에 적극적으로 서비스를 확산시키지 못했습니다. 하지만 성능은 올라가고 가격은 절반 이하로 떨어진 ‘제미나이 3.5 플래시’의 등장은 이들의 잔혹한 비용 청구서를 반토막 내줍니다. AI 기능 탑재가 기존의 ‘돈을 갉아먹는 하마’에서 기업의 ‘순이익을 폭발시키는 가속기’로 전환되는 구간이므로, 다음 분기부터 영업이익률(OPM)이 즉각적으로 개선되는 구조적 턴어라운드를 보여줄 것입니다.

    2) 중장기적 관점 (3~5년 패러다임 시프트 및 시장 재편)

    중장기적으로는 서비스의 패러다임이 스마트폰을 넘어 ‘자율적 에이전트가 구동되는 온디바이스(엣지 AI)’와 ‘스마트 안경 폼팩터’로 완전히 넘어가면서 산업의 판도를 뒤바꿀 구조적 성장주를 선점해야 합니다.

    ① 온디바이스(On-device) AI 및 스마트 안경 밸류체인

    • 퀄컴 (Qualcomm, 티커: QCOM): 스마트 안경을 비롯한 미래형 웨어러블 기기와 온디바이스 단말기에 탑재될 초저전력 엣지 AI 칩셋 시장의 독점적 지배자입니다. 구글이 제시한 하이브리드 아키텍처 인프라가 확산될수록 스마트폰 칩 공급사를 넘어 ‘모든 사물의 인공지능화’를 주도하는 핵심 팹리스로 장기 밸류에이션 리레이팅이 가능합니다.
    • 글로벌 카메라 모듈 및 광학계 기업 (LG이노텍, 대만의 라간정밀 등): 스마트 안경 에이전트의 본질은 인간이 보는 세상을 실시간으로 ‘함께 보고’ 데이터베이스에 인덱싱하는 것입니다. 따라서 기기가 항상 켜져 있어도 배터리가 닳지 않는 ‘저전력 고성능 카메라 모듈’과 가상 이미지를 인간의 눈에 자연스럽게 투사해 주는 증강현실(AR) 글래스용 ‘웨이브가이드(광파도관)’ 핵심 광학 기술을 보유한 기업들이 장기적인 공급 계약을 독식하며 수혜를 누릴 것입니다.

    ② 보안 및 인프라의 새로운 표준: 신스ID (SynthID) 동맹

    • 디지털 저작권 및 글로벌 사이버 보안 기업 (CrowdStrike, Palo Alto Networks, Adobe): 생성형 AI 컨텐츠의 무분별한 확산과 딥페이크 위협을 막기 위해, 구글의 신스ID 같은 공통 워터마크 프로토콜을 자사 플랫폼에 전면 이식하거나 이를 실시간으로 검증·차단해 주는 전문 보안 솔루션 업체들의 몸값이 천정부지로 솟구칠 것입니다. 특히 어도비(Adobe, 티커: ADBE)의 경우, 자체적으로 추진 중이던 ‘콘텐츠 진위 이니셔티브(CAI)’ 인프라와 구글의 신스ID 표준이 상호 연동되면서 저작권이 확보된 안전한 크리에이티브 플랫폼으로서의 독점 가치가 더욱 견고해질 것입니다.

    7. 30년차 애널리스트가 던지는 냉혹한 투자 리스크 (Critical View)

    노련하고 지혜로운 투자자라면 기술의 화려한 불꽃놀이 뒤에 숨겨진 그늘과 구조적인 한계점도 반드시 직시해야 합니다. 제가 보는 핵심 리스크는 다음 두 가지입니다.

    첫째, 엔비디아(NVIDIA, 티커: NVDA)의 단기 멀티플(이익배수) 둔화 우려

    구글이 학습과 추론을 완벽히 이원화한 TPU 8시리즈를 성공적으로 론칭하고 100만 개 클러스터 독립 선언을 한 것은, 독점적 권력을 쥐고 있던 엔비디아에게 매우 명확하고 강력한 경고등입니다. 물론 엔비디아가 구축해 놓은 개발 인프라 생태계(CUDA)의 벽은 여전히 견고합니다.

    그러나 구글을 필두로 한 빅테크(메타, 마이크로소프트 등)들이 마진율을 방어하기 위해 자체 주문형 반도체(ASIC) 비중을 지속적으로 높여갈 것은 자명한 사실입니다. 결과적으로 엔비디아가 그동안 독점적으로 누려왔던 극단적인 프리미엄 마진율은 중장기적으로 하향 안정화될 리스크가 있으며, 이는 주가의 단기 멀티플 조정을 유발할 수 있습니다.

    둘째, 인프라 확장을 가로막는 진짜 벽: 전력(Utility) 및 냉각 한계

    구글이 발표한 100만 개 클러스터 가동의 진짜 무서운 적은 ‘칩의 연산 성능’이 아니라, 이를 돌리기 위한 ‘천문학적인 전력 공급’과 ‘막대한 발열 해결’입니다. 구글이 아무리 날고 기는 TPU 8 칩을 수백만 개 찍어내더라도, 데이터센터가 위치한 지역의 전력망(Grid)이 이를 버텨내지 못하거나 가동 효율을 높여줄 냉각 시스템이 공급되지 못하면 인프라 가동률은 처참하게 떨어집니다.

    따라서 역발상적인 투자 관점에서 보면, 인프라 경쟁의 최종 국면에서는 빅테크 기업들보다 그들에게 안정적인 전력을 무한 공급해 줄 수 있는 원전 관련 전력 기업(Constellation Energy 등)이나, 데이터센터의 열을 식혀줄 필수 액체 냉각 솔루션 독점 기업인 버티브(Vertiv, 티커: VRT) 같은 기업들이 인프라 투자의 가장 확실하고 알짜배기인 중장기 수혜주가 될 것입니다.


    8. 투자 관점 요약 대시보드 (핵심 요약 테이블)

    바쁜 현대 투자자분들을 위해 오늘 분석한 핵심 내용을 한눈에 스캐닝할 수 있도록 직관적인 대시보드 테이블로 정리해 드립니다.

    구분핵심 키워드추천 포지션 (단기 관점: 1~2년)추천 포지션 (중장기 관점: 3~5년)
    하드웨어TPU 8, OCS, HBM브로드컴(AVGO), SK하이닉스
    ➔ 자체 칩 생태계 확장 및 인프라 수주 모멘텀
    Vertiv (VRT), 퀄컴(QCOM)
    ➔ 인프라 가동의 필수재(전력 냉각) 및 엣지 AI 지배력
    소프트웨어Gemini 3.5, 에이전트주요 SaaS 기업들
    ➔ 추론 API 비용 감소로 인한 다음 분기 마진 개선
    구글 (GOOGL)
    ➔ 인프라부터 서비스까지 락인(Lock-in)된 수직 계열화 완성 효과
    신시장스마트 안경, SynthID글로벌 광학 부품주
    ➔ 글로벌 빅테크향 스마트 안경 샘플 및 초기 공급 계약 모멘텀
    사이버 보안주, 글로벌 원전주
    ➔ 딥페이크 보안 제도화 수혜 및 데이터센터 필수 전력 편입

    9. 결론: AI가 마침내 ‘돈을 쓰는 단계’를 지나 ‘돈을 버는 단계’로

    결론적으로 이번 구글 I/O 2026의 본질은 아주 명확합니다. 인공지능 산업이 막연한 기대감으로 “돈을 쏟아붓고 쓰던 단계”를 완전히 지나, 인프라 효율화와 에이전트 상용화를 통해 “실진적으로 돈을 진정하게 버는 단계”로 진입했음을 증명해 낸 것입니다.

    구글은 하드웨어 인프라(TPU 8)부터 운영체제 및 모델 레이어(Gemini 3.5), 그리고 최종 서비스(Search, 안경, 개발도구)까지 전부 다 직접 통제하는 완벽한 수직 계열화 제국을 선언했습니다. 이 견고한 거인들의 전쟁 속에서 길을 잃지 않는 가장 현명한 투자 전략은 다음과 같습니다.

    [투자 나침반]

    단기적으로는 구글의 칩 자체 독립 생태계 확장에 따른 핵심 가치 사슬(ASIC 설계, HBM 메모리, OCS 광통신 부품)에 강하게 베팅하여 수익률을 극대화하십시오. 그리고 중장기적으로는 이 고성능 에이전트들이 안정적으로 돌아갈 수밖에 없게 만드는 물리적 기반(전력 인프라, 액체 냉각 시스템)과 새로운 폼팩터(온디바이스 부품주)로 자산을 차분히 분산 배치하는 전략이 가장 영리하고 지혜로운 투자 지도입니다.

    시장의 패러다임이 바뀔 때 부의 지도도 함께 재편됩니다. 철저한 기술 분석과 냉철한 투자 안목으로 이번 거대한 머니무브의 기회를 반드시 아시아의 주역으로서 선점하시길 바랍니다.

    관련 기사

    https://n.news.naver.com/mnews/article/081/0003645653

  • [2026.05.16] 이란-미국 전쟁, 베네수엘라 장악, 그리고 AI 소버린 패권의 거대한 체스판


    이란-미국 전쟁 이후 최근 전 세계 금융 시장 조망
1. 글로벌 증시 폭락 원인 (2026년 초)
국제 유가 배럴당 100달러 돌파: 글로벌 유가 상승을 직관적인 아이콘으로 시각화했습니다.

인플레이션 쇼크 및 금리 인상 공포: 물가 상승과 중앙은행의 금리 인상 움직임이 시장에 미치는 영향을 역동적으로 표현했습니다.

AI 및 반도체 섹터 차익 실현: 기술주 중심의 시장 조정 상황을 관련 기업 로고와 차트로 나타냈습니다.

한국 증시(KOSPI) 충격: 외국인 자금 유출과 원화 약세로 인한 코스피 급락 현상을 별도 영역으로 강조했습니다.

2. 미국의 딜레마: 산유국이지만 고유가에 취약한 이유

글로벌 원유 가격 연동: 미국에서 생산된 원유라도 국제 가격에 연동되어 거래되는 시장 구조를 설명했습니다.

원유 성질의 차이 (경질유 vs 중질유): 미국 정유 시설이 중동이나 베네수엘라의 중질유 처리에 최적화되어 있어, 자국산 경질유를 활용하는 데 한계가 있음을 시각적으로 대조했습니다.

3. 미국의 거대 전략: 페트로 달러 방어와 공급망 재편

이란 전쟁 및 호르무즈 해협 봉쇄: 중동발 지정학적 위기로 인한 글로벌 원유 물류 차질을 체스판 위의 전략적인 움직임으로 비유했습니다.

베네수엘라 장악 (중질유 확보): 미국의 베네수엘라 석유 통제권 확보 과정을 '전략적인 퍼즐 완성'으로 묘사했습니다.

탈달러화 움직임 차단: 페트로 달러 패권을 위협하는 타 통화 결제 시도를 미국의 에너지 지배력 강화를 통해 억제하는 전략을 표현했습니다.

4. BRICS와 중국의 다음 스텝: AI 주권과 경제 회복

중국의 AI 자급화 노력: 미국의 제재를 극복하기 위한 중국의 반도체 및 AI 자체 공급망 구축 노력을 상징적인 이미지로 나타냈습니다.

'소버린 AI' 열풍: 각국이 자국 문화와 보안 기준에 맞춘 '자주적 AI' 구축을 위해 미국 빅테크와 협력하는 기묘한 공생 관계를 묘사했습니다.

결론: '올라운더 제조 강국' 한국의 독보적 실리

조선 산업: 글로벌 에너지 물류망 변화로 인한 친환경 선박 수요 폭발 상황을 표현했습니다.

원전 산업: 고유가 시대의 현실적인 탈출구로서 K-원전의 경쟁력을 강조했습니다.

반도체 및 AI: 대체 불가능한 HBM 공급망을 기반으로 한 한국의 기술 리더십을 시각화했습니다.

성장 모멘텀: 지정학적 위기 속에서 오히려 새로운 성장 기회를 발견하는 한국의 회복탄력성을 강조하며 마무리했습니다.

    이란-미국 전쟁 이후 최근 전 세계 금융 시장이 그야말로 발칵 뒤집혔습니다. 사상 최고치를 경신하며 거침없이 랠리를 이어가던 뉴욕 증시와 코스피가 갑작스러운 폭락장을 맞이했기 때문입니다. 많은 언론에서는 단순히 “중동 리스크로 인한 고유가와 인플레이션 우려”라는 표면적인 이유만 읊조리고 있습니다.

    하지만 과연 그게 전부일까요?

    오늘 포스팅에서는 우리가 눈앞에서 목격하고 있는 미국 증시 폭락의 진짜 원인부터, 뉴스 행간에 숨겨진 미국의 기축통화(페트로 달러) 방어 전략, 세계 최대 중질유 매장국인 베네수엘라 전격 장악의 비밀, 그리고 이 거대한 혼돈 속에서 중국과 BRICS 진영이 던지는 AI 반격 카드와 한국의 독보적인 실리적 생존 전략까지, 낱낱이 파헤쳐 보겠습니다.

    호흡이 다소 길지만, 이 글을 끝까지 읽으시면 현재 글로벌 경제와 지정학적 위기를 바라보는 완전히 새로운 눈을 갖게 되실 겁니다.


    목차

    1. 글로벌 정세 브리핑: 오늘 미 증시와 한국 증시가 폭락한 이유
    2. 풀리지 않는 의문: 세계 최대 산유국 미국, 왜 자국 물가를 통제하지 못할까?
    3. 거대한 체스판 (Grand Chessboard): 이란 전쟁과 베네수엘라 장악은 계산된 시나리오인가?
    4. BRICS와 중국의 다음 스텝: 죽어가는 경제를 살릴 ‘소버린 AI’ 반격 카드
    5. 결론: 거대한 균열 속 ‘올라운더 제조 강국’ 한국이 취할 독보적 실리

    1. 글로벌 정세 브리핑: 오늘 미 증시와 한국 증시가 폭락한 이유 (이란-미국 전쟁 이후 최근 전 세계 금융 시장)

    시장의 폭락은 예고 없이 찾아왔습니다. 최근 글로벌 증시를 지배하던 낙관론(유포리아)을 단번에 무너뜨린 핵심 악재들을 정리해 드립니다.

    🚨 유가 100달러 돌파와 인플레이션 재가속 쇼크

    미국과 이란 간의 종전 협상이 불확실성으로 치닫고, 전 세계 원유 물동량의 동맥인 호르무즈 해협(Strait of Hormuz)의 봉쇄 우려가 현실화되면서 WTI(서부텍사스산원유) 가격이 배럴당 100달러를 돌파했습니다. 이로 인해 간신히 잡혀가던 글로벌 물가가 다시 튀어 오를 수 있다는 ‘인플레이션 쇼크’가 시장을 엄습했습니다.

    📈 미국 국채 금리 급등 및 ‘금리 인상’ 베팅 대두

    물가 지표(PPI)가 예상보다 뜨겁게 나온 상황에서 미국의 산업생산 및 제조업 지수마저 견조하게 발표되자, 연준(Fed)의 올해 금리 인하 기대감은 완전히 소멸했습니다.

    • 오히려 CME 페드워치 등 선물시장에서는 2026년 내에 금리를 추가 인상해야 할 수도 있다는 극단적인 매파적 베팅이 급증했습니다.
    • 이로 인해 시장 밸류에이션의 척도가 되는 미국 10년물 국채 금리가 1년 만에 최고치인 4.6%선까지 급등하며 기술주들의 멀티플을 사정없이 깎아내렸습니다.

    📉 엔비디아 중심의 AI·반도체 고평가 대형주 차익 실현

    새로운 연준 의장(케빈 워시) 체제 출범에 따른 통화정책 불확실성까지 겹치자, 자금은 위험자산에서 빠르게 이탈했습니다. 그동안 시장을 홀로 견인하다시피 했던 엔비디아(Nvidia)를 비롯한 대형 AI 기술주와 반도체 섹터가 가장 먼저 타격을 입으며 낙폭을 주도했습니다.

    🇰🇷 어제 한국 증시(코스피)가 급락한 내막

    한국은 에너지 수입 의존도가 절대적으로 높아 중동발 고유가 충격의 직격탄을 맞았습니다.

    • 미국 국채 금리 급등으로 달러 강세(원화 약세) 압력이 커지자 외국인 투자자들이 한국 시장에서 무차별적인 ‘바스켓 매도’를 단행했습니다.
    • 특히 코스피가 장 중 사상 처음으로 8,000선을 돌파하며 단기 고점 부담이 극에 달했던 터라, 글로벌 악재가 터지자마자 차익 실현 욕구가 패닉 셀링으로 이어졌습니다. (외신들은 주 초반 있었던 청와대의 ‘AI 국민배당금 구상’ 등 국내 정책적 불확실성도 투자 심리 위축에 한몫했다고 분석합니다.)

    2. 풀리지 않는 의문: 세계 최대 산유국 미국, 왜 자국 물가를 통제하지 못할까?

    여기서 우리는 아주 상식적이고 본질적인 의문을 던져야 합니다.

    “미국은 셰일 혁명 이후 세계 최대의 원유 생산국이자 순수출국인데, 왜 중동에서 전쟁이 났다고 자국 내 주유소 기름값이 폭등하고 인플레이션으로 고통받는가? 그냥 자국에서 캐낸 기름을 자국민에게 싸게 공급하면 되는 것 아닌가?”

    대단히 합리적인 질문입니다. 하지만 미국이 자국 내 유가를 통제하지 못하고 글로벌 고유가 쇼크를 그대로 흡수하는 데는 자유시장경제의 구조적 메커니즘과 치명적인 기술적 한계(미스매치)가 자리 잡고 있습니다.

    ① 원유 시장의 ‘글로벌 단일화’와 차익거래 (Arbitrage)

    원유는 전 세계에서 가장 활발하게 거래되는 글로벌 단일 상품(Commodity)입니다. 미국의 석유 기업들은 국가 소유가 아닌 민간 기업(ExxonMobil, Chevron 등)이며, 이들은 철저히 이윤 극대화를 위해 움직입니다.

    국제 유가(브렌트유 등)가 배럴당 100달러를 넘어가면, 미국 민간 산유 기업들은 굳이 미국 내수 시장에 기름을 싸게 팔 이유가 없습니다. 더 비싼 값을 주는 유럽이나 아시아로 수출하면 되기 때문입니다. 결국 미국 내 정유사나 소비자가 자국산 원유를 인도받으려면 국제 시장 가격만큼의 비용을 지불해야만 합니다. 개방된 자유무역 체제 하에서는 자국산 원유라고 해서 내수 가격을 인위적으로 낮출 수 있는 방화벽이 없습니다.

    ② 미국 정유 시설의 구조적 미스매치 (경질유 vs 중질유)

    이 부분이 기술적으로 가장 핵심적인 요인입니다. 미국이 세계 최대 산유국이 된 것은 땅속 깊은 암석층을 깨서 기름을 캐내는 ‘셰일 혁명’ 덕분입니다. 그런데 여기서 치명적인 성질의 불일치가 발생합니다.

    • 미국이 생산하는 기름 (경질유): 셰일 가스전에서 나오는 원유는 황 함량이 적고 가벼운 ‘초경질유(Light Sweet Crude)’입니다.
    • 미국 정유 공장이 원하는 기름 (중질유): 미국의 대규모 정유 시설(미 걸프만 연안 등)은 수십 년 전 설계될 당시 중동, 베네수엘라 등에서 수입하던 황 함량이 높고 끈적끈적하며 무거운 ‘중질유(Heavy Sour Crude)’를 처리하도록 수십억 달러를 들여 최적화되었습니다.

    이 때문에 미국은 자국에서 나오는 가벼운 경질유를 정제할 능력이 부족해 해외로 대거 수출하는 동시에, 자국 정유 공장을 돌려 휘발유와 디젤을 만들기 위해 중동이나 캐나다로부터 중질유를 매일 수백만 배럴씩 수입하고 있습니다. 따라서 호르무즈 해협이 막혀 중질유 수입길이 불안해지면, 미국 정유사들의 원가 부담이 급등하여 미국 내 주유소 가격이 폭등하게 되는 것입니다.

    ③ 민간 주도 시장의 ‘공급 비탄력성’과 주주의 압박

    사우디아라비아의 아람코 같은 국영 석유 기업은 국가의 명령에 따라 유가 조절을 위해 증산을 할 수 있습니다. 반면 미국의 셰일 기업들은 과거 유가 급락기 때 무리하게 시설을 늘렸다가 파산했던 트라우마가 있습니다.

    현재 미국 석유 기업들의 주주들은 무리한 증산보다는 고유가 상황에서 번 돈으로 배당금을 늘리거나 자사주를 매입해 주가를 올리기를 강력히 요구합니다. 따라서 유가가 오른다고 해서 미국 기업들이 갑자기 공급을 획기적으로 늘려 가격을 다운시키지 않습니다.


    3. 거대한 체스판 (Grand Chessboard): 이란 전쟁과 베네수엘라 장악은 계산된 시나리오인가?

    이제 한 걸음 더 깊이 들어가 국제정치학적 관점에서 이 현상을 바라보겠습니다. 2026년 초부터 급박하게 돌아간 국제 정세의 타임라인을 연결해 보면, 이번 사태가 단순한 돌발 악재가 아니라 미국의 철저히 계산된 ‘거대 전략(Grand Strategy)’일 수 있다는 강력한 가설이 성립합니다.

    📅 2026년 상반기 긴박한 타임라인

    • 1월: 베네수엘라 마두로 정권의 전격적인 교체와 미국의 석유 통제권 확보
    • 2~3월: 미국과 이란 간의 갈등 폭발, 이란 전쟁 발발 및 호르무즈 해협 봉쇄
    • 5월: 글로벌 유가 100달러 돌파 및 미국 대형 석유 메이저들의 역대급 폭리

    💡 기획설의 논리: 미국이 얻는 압도적인 실익

    1) 베네수엘라와 미국 경질유의 완벽한 퍼즐 완성

    앞서 언급한 미국의 치명적인 약점(자국 내 중질유 부족)을 해결하기 위해 미국은 전쟁 직전인 1월, 세계 최대 중질유 매장국인 베네수엘라를 장악하고 그 매각 대금을 미국 통제하의 계좌에 묶어두었습니다.

    호르무즈 해협이 막히자 전 세계 산유국 중 이 물동량을 대체할 수 있는 나라가 사라졌지만, 미국은 자국의 경질유를 전 세계에 사상 최고가로 수출하는 동시에, 자국 정유 공장에는 통제권 안에 넣은 베네수엘라의 중질유를 헐값에 가져다 쓰는 구조를 만들었습니다. 공급망의 완벽한 내재화입니다.

    2) 페트로 달러 패권의 방어막 구축 (탈달러화 차단)

    최근 중국과 인도를 중심으로 “원유 결제 대금을 위안화나 루피화로 하겠다”는 탈달러화(De-dollarization) 움직임이 거셌습니다. 기축통화의 지위를 위협받던 미국은 중동 전체를 전쟁의 화염에 휩싸이게 하고 호르무즈를 봉쇄함으로써 전 세계 유조선들을 미국 항구로 강제 턴시켰습니다. 에너지 공급의 중심을 미국 본토로 이동시키며 “석유를 사려면 결국 미국 달러가 필요하다”는 페트로 달러의 명제를 전 세계에 다시 한번 각인시켰습니다.

    ⚖️ 미국의 손익계산서: 소탐대실(小貪大失)을 피하기 위한 선택

    물론 이 전쟁으로 인해 미국 역시 단기적으로 인플레이션을 겪고, 뉴욕 증시가 폭락하며, 집권 여당(공화당)이 선거에서 표심을 잃는 거대한 고통을 겪고 있습니다. 그럼에도 불구하고 왜 이 길을 용인했을까요?

    단기적 손실 (전술적 비용)장기적 이익 (전략적 생존)
    • 국내 주유소 기름값 폭등 (민심 이탈)
    • 고금리 장기화로 인한 증시 폭락
    • 선거에서 집권 여당의 표심 타격
    • 페트로 달러 기축통화 지위 사수
    • 미국 재정적자/국채 시스템의 파산 막음
    • 에너지·금융 공급망의 미국 중심 리셋

    미국의 전략가들이 보기에 ‘당장의 선거 패배나 경기 둔화’는 통화 정책으로 추후 회복 가능한 ‘전술적 손실’이지만, ‘달러 패권 상실’은 제국의 영구한 종말을 의미하는 ‘실존적 파산’입니다. 더 큰 가치를 지키기 위해 기꺼이 단기적 고통(인플레이션)이라는 비용을 지불하는 도박을 선택한 것입니다.


    4. BRICS와 중국의 다음 스텝: 죽어가는 경제를 살릴 ‘소버린 AI’ 반격 카드

    미국이 금융과 에너지라는 전통적인 레버리지로 방화벽을 치자, 허를 찔린 중국과 BRICS 진영 역시 순순히 물러서지 않고 있습니다. 이들이 내놓은 생존을 위한 다음 카드는 바로 ‘디지털 영토(AI 및 반도체)’의 실리 추구입니다.

    🇨🇳 중국의 카운터: 첨단 패키징과 AI 공급망 우회 올인

    미국의 극심한 GPU 및 반도체 장비 수출 통제 속에서 중국은 사활을 걸고 있습니다. 네덜란드 ASML의 첨단 노광장비(EUV) 수입이 막히자, 중국은 미세 공정 대신 여러 개의 칩을 효율적으로 묶는 3D 패키징 및 CPO(광학 소자 통합) 기술에 천문학적인 자금을 쏟아붓고 있습니다. 기술적 한계를 후공정으로 커버하여 자국 내 AI 인프라를 기어코 완성하겠다는 독기 어린 실리 카드입니다.

    📊 BRICS 진영의 AI 불균형과 심폐소생술

    현재 러시아의 제재 장기화, 브라질·남아공의 성장 정체 등 BRICS 국가들의 기초 체력은 매우 좋지 않습니다. 이 죽어가는 경제를 살릴 유일한 돌파구가 바로 AI를 통한 산업 효율화입니다. 거시경제 분석에 따르면 BRICS 내 생성형 AI 시장은 2030년까지 6,000억 달러(약 800조 원) 규모로 팽창할 전망입니다.

    재미있는 점은 이 과실의 86%를 중국 혼자 독식하고 있으며, 인도(10%), 러시아·브라질 등이 나머지 4%를 겨우 나누어 갖는 기형적 구조라는 것입니다. 이 때문에 중국을 제외한 BRICS 국가들은 미국과의 전면전을 벌이기보다, 철저히 실리를 챙기는 양다리 외교를 펼치고 있습니다.

    🌐 ‘소버린 AI(Sovereign AI)’ 시대와 미국 빅테크의 기묘한 공생

    지정학적 위기를 보며 전 세계 국가들은 미국 상용 클라우드에 자국의 데이터를 100% 맡기는 것이 얼마나 위험한지 깨달았습니다. 이에 따라 자주적 AI 정체성을 지키려는 ‘소버린 AI’ 붐이 일고 있습니다.

    엔비디아, 마이크로소프트 등 미국 빅테크들은 자국 정부의 규제를 준수하면서도 시장을 잃지 않기 위해 기묘한 타협안을 내놓고 있습니다. 중동이나 신흥국에 첨단 칩(Blackwell 등)을 공급하되, 데이터의 소유권과 LLM(대형언어모델) 가중치 제어권은 해당 국가에 온전히 넘겨주는 ‘하이브리드 협력 모델’입니다. 신흥국은 미국의 인프라로 자국 맞춤형 AI를 빠르게 구축해 경제를 살리고, 미국 빅테크는 매출을 올리는 철저한 실리주의 연대가 형성되고 있습니다.


    5. 결론: 거대한 균열 속 ‘올라운더 제조 강국’ 한국이 취할 독보적 실리

    과거의 전쟁이 석유 파이프라인과 해협을 막는 싸움이었다면, 미래의 전쟁은 데이터 센터의 전력망과 반도체 파운드리의 캐파를 누가 쥐느냐의 싸움입니다. 이 거대한 고래 싸움 틈바구니에서 대한민국은 전 세계에서 가장 흥미롭고 독보적인 실익을 추구할 수 있는 몇 안 되는 ‘치트키’ 같은 나라입니다.

    한국은 세계가 멈추지 않기 위해 반드시 사 가야 하는 핵심 하드웨어를 전부 포트폴리오로 가지고 있기 때문입니다.

    🚢 조선: 글로벌 에너지 물류망 재편의 최대 수혜

    호르무즈 해협 봉쇄로 중동 해로가 막히자, 전 세계 에너지 공급선은 대서양(미국 셰일, 베네수엘라)으로 대전환 중입니다. 이동 거리가 길어질수록 배가 더 많이 필요해지며, 특히 미국산 가스를 실어 나를 LNG/LPG 운반선 수요가 폭발하고 있습니다. 최고 수준의 기술력을 가진 한국의 조선 빅3(HD현대, 한화오션, 삼성중공업)는 선가를 부르는 게 값인 ‘슈퍼 을(乙)’의 지위를 굳혔습니다.

    ⚛️ 원전: 고유가 시대의 유일한 구원투수 (K-원팀 출범)

    배럴당 100달러 시대에 에너지를 자급하기 위한 카드는 원자력발전뿐입니다. 마침 한국 정부는 해외 수주 경쟁력을 극대화하기 위해 한전과 한수원의 역할을 분담한 민관 합동 ‘원전수출기획위원회’를 신설하며 덤핑 논란을 잠재우고 ‘원팀 코리아’로 체제를 개편했습니다. 가성비와 철저한 공기 준수를 무기로 체코, 아시아, 심지어 남미 시장까지 독점할 최적의 타이밍입니다.

    💾 반도체와 AI: 대체 불가능한 HBM 공급망

    미국이 중국을 아무리 조여도 엔비디아의 차세대 AI 칩(Blackwell, Rubin 등)을 구동하기 위한 HBM(고대역폭메모리)을 대량 생산할 수 있는 나라는 전 세계에 한국뿐입니다. 중국은 우회 수입을 위해 한국의 범용 반도체를 애타게 찾을 것이고, 미국은 자국 생태계 내에 한국의 공급망을 안전하게 묶어두려 할 것입니다. 양쪽 모두에게 한국은 ‘없어서는 안 될 치명적인 거점’이기에 정교한 줄타기를 통해 막대한 실익을 거둘 수 있습니다.


    ✍️ 포스팅을 마치며: 위기 속에 숨겨진 거대한 기회

    지정학적 파도가 아무리 높게 일어도, 그 파도를 넘을 수 있는 단단한 배와 기술을 가진 서플라이 체인의 강자는 살아남습니다. 현재 금융 시장의 단기적인 조정과 폭락은 공포스럽지만, 그 이면에서 요동치는 에너지와 AI 기술 패권의 대전환기를 읽어낼 수 있다면 우리는 남들이 보지 못하는 거대한 투자 기회와 미래 성장 모멘텀을 발견할 수 있을 것입니다.

    역사적으로 패권국들은 시스템 위기 때마다 판을 새로 짜왔고, 2026년 현재 우리는 그 역사적 변곡점의 한가운데 서 있습니다. 한국 기업들의 저력과 거시경제의 흐름을 계속해서 예리하게 주시해야 하는 이유입니다.

    독자 여러분들은 이번 고유가와 AI 패권 정국 속에서, 한국의 어떤 섹터가 가장 드라마틱한 폭발력을 보여줄 것이라고 생각하시나요? 여러분의 소중한 의견을 댓글로 들려주세요!

    관련 기사

    https://n.news.naver.com/article/005/0001849255

  • [2026.05.15]AI(LLM) 메모리 전쟁의 서막: LLM 메모리 효율화 기술 완전 분석과 투자 전략

    LLM 인퍼런스 메모리 최적화: KV 캐시 병목 현상 해소"라는 제목의 상세한 영문 인포그래픽입니다. 대형 언어 모델(LLM)의 추론 성능을 향상시키기 위해 메모리 사용을 줄이는 다양한 기술적 접근 방식을 설명합니다.

이미지는 여러 섹션으로 나뉩니다.

1. 문제: KV 캐시 성장 (The Problem: KV Cache Growth)
왼쪽 상단 섹션은 핵심 문제를 다룹니다. 다이어그램은 LLM이 현재 토큰을 처리하고 이전 토큰들을 "KV 캐시 (Key-Value)"로 저장하여 VRAM에 보관하는 과정을 보여줍니다. 설명 포인트는 다음과 같습니다.

이전 토큰 상태를 캐시하여 재계산 방지.

시퀀스 길이에 따라 메모리가 선형 증가.

긴 문맥(예: 128K 토큰)은 메모리 폭발 유발.
옆의 그래프는 "시퀀스 길이"가 증가함에 따라 "메모리 사용량"이 기하급수적으로 증가함을 보여주는 "지수 캐시 성장" 곡선을 보여줍니다. '메모리 벽' 경고 아이콘은 스케일링을 제한하고 비용을 증가시킨다고 설명합니다.

2. 솔루션: 혁신적인 기술 (The Solutions: Innovative Techniques)
오른쪽 섹션은 네 가지 다른 최적화 기술을 설명합니다.

MLA (Multi-Head Latent Attention) (예: DeepSeek):

다이어그램: 저차원 압축을 통해 공유 잠재 벡터가 더 작은 Key 헤드 및 Value 헤드로 투사됨을 보여줍니다.

핵심 아이디어: Key/Value 벡터를 잠재 공간으로 압축.

이점: 정확도 손실 없이 메모리 최대 4배 절약.

TurboQuant (3-bit KV Cache) (예: Google):

다이어그램: 주사위 아이콘, H(Hadamard), PolarQuant 및 GJL 차트를 보여줍니다.

핵심 아이디어: Hadamard 변환을 사용한 극한의 양자화. PolarQuant 및 GJL.

이점: ~3.5비트에서 정확도 유지; ~5배 더 많은 컨텍스트 저장.

FP4/FP6 & Microscaling (예: NVIDIA Blackwell):

다이어그램: 'BLACKOH. GPU' 칩, 4-bit/6-bit 정밀도, 마이크로스케일링(MX) 형식 아이콘을 보여줍니다.

핵심 아이디어: 저정밀도를 위한 네이티브 하드웨어 가속. 하드웨어 디컴프레션은 VRAM 대역폭 감소.

Context Pruning (예: Tri-Attention):

다이어그램: 어텐션 점수가 있는 나뭇가지를 보여줍니다. 덜 중요한 가지가 가지치기됩니다.

핵심 아이디어: 관련성 낮은 KV 상태를 식별하고 삭제. 캐시 크기를 동적으로 관리.

이점: 메모리 최대 10배 절약.

3. 이점 및 응용 (Benefits & Applications)
하단 섹션은 이러한 기술의 전반적인 결과를 설명합니다. 아이콘이 있는 흐름 다이어그램은 "더 빠른 속도 (Faster Speed)" (자동차), "더 낮은 비용 (Lower Costs)" (돈), "더 긴 문맥 (Longer Contexts)" (무한대), "온디바이스 AI (On-Device AI)" (모바일 칩)를 보여줍니다.
텍스트는 이러한 기술이 실시간 응용 프로그램, 법률 검토, 복잡한 추론을 가능하게 하며, LLM의 지속 가능한 스케일링의 핵심이라고 결론지었습니다.

이미지 전반에 걸쳐 추상적인 데이터 스트림, 회로 패턴, 뇌 아이콘과 같은 현대적인 디지털 디자인 요소가 전문적이고 미래적인 분위기를 연출합니다.

    — DeepSeek MLA, Google TurboQuant, TriAttention, NVIDIA Blackwell까지 —


    목차

    1. 서론: AI의 진짜 병목은 GPU가 아니라 ‘메모리’였다
    2. KV 캐시의 해부학: 왜 메모리를 잡아먹는가?
    3. 메모리 효율화의 4대 접근법 개요
    4. DeepSeek MLA: 잠재 공간 압축의 혁명
    5. Google TurboQuant: 3비트 양자화로 6배 압축
    6. MIT × NVIDIA TriAttention: 삼각함수로 메모리를 쳐내다
    7. NVIDIA Blackwell: 하드웨어 레벨의 메모리 혁신
    8. 구글 컨텍스트 캐싱: 클라우드 인프라로의 확장
    9. 기술들의 합산 효과와 상호작용
    10. 왜 지금 이 기술들이 동시에 등장하는가?
    11. 투자 관점: 승자와 패자의 지형 변화
    12. 주목해야 할 기업 및 뉴스 상세 분석
    13. 엔지니어를 위한 기술 스택 가이드
    14. 결론: 메모리 효율화는 AI 민주화의 진짜 열쇠

    1. 서론: AI의 진짜 병목은 GPU가 아니라 ‘메모리’였다

    AI 산업을 바라보는 대부분의 시선이 GPU의 성능, 특히 NVIDIA의 독점적 지위에 쏠려 있는 동안, AI 시스템을 실제로 운용해 본 엔지니어들은 전혀 다른 병목을 목도하고 있었다. 그것은 바로 메모리(Memory)다.

    놀랍게도, 현대의 LLM(Large Language Model) 추론 시스템에서 실제 연산 속도를 제약하는 요소는 GPU의 부동소수점 연산 처리량(FLOPS)이 아니다. 대부분의 프로덕션 환경에서 LLM 추론은 메모리 대역폭(Memory Bandwidth)에 의해 병목이 결정된다. GPU가 계산을 더 빨리 하고 싶어도, 필요한 데이터를 메모리에서 꺼내오는 속도가 이를 따라가지 못하는 것이다.

    이 현상을 가리켜 업계에서는 ‘메모리 월(Memory Wall)’이라고 부른다. AI 컴퓨팅의 발전에서 연산 처리량(Compute)의 성장 속도가 메모리 대역폭의 성장 속도를 훨씬 앞지르면서 생겨난 간극이다. 그리고 이 간극은 모델이 커질수록, 처리해야 할 텍스트 문맥(Context)이 길어질수록 더욱 치명적으로 작용한다.

    구체적인 수치를 들어보자. Llama-2 65B 모델을 bfloat16 정밀도로 구동할 경우, 128K 토큰의 문맥을 처리하기 위한 KV 캐시만으로도 335GB의 GPU 메모리가 필요하다. H100 GPU 한 장의 HBM(고대역폭 메모리) 용량이 80GB임을 감안하면, 이는 최소 5장의 H100을 오직 KV 캐시를 위해 소모해야 한다는 의미다. 여기에 모델 가중치 저장용 메모리까지 더하면 비용은 천문학적으로 치솟는다.

    바로 이 지점에서 2025년 하반기부터 2026년에 걸쳐 AI 연구의 핵심 전선이 바뀌었다. DeepSeek, Google, MIT와 NVIDIA의 공동 연구팀은 각자의 방식으로 이 메모리 문제를 정면 돌파하기 시작했다. 이 글은 그 기술들의 작동 원리를 해부하고, 이 변화가 투자 지형에 어떤 파급 효과를 만들고 있는지를 함께 살펴보는 종합 분석 리포트다.


    2. KV 캐시의 해부학: 왜 메모리를 잡아먹는가?

    메모리 효율화 기술들을 이해하기 위해서는 먼저 KV 캐시(Key-Value Cache)가 무엇이며, 왜 이것이 메모리를 폭발적으로 소비하는지를 이해해야 한다.

    트랜스포머(Transformer) 아키텍처의 핵심은 어텐션 메커니즘(Attention Mechanism)이다. LLM이 다음 토큰을 예측할 때, 모델은 이전에 입력된 모든 토큰과의 관계를 계산해야 한다. 이 과정에서 각 토큰에 대해 Key(K)와 Value(V) 벡터가 생성된다.

    만약 KV 캐시 없이 매번 처음부터 계산한다면, 토큰 하나를 생성할 때마다 그 앞에 있는 모든 토큰의 K, V 값을 재계산해야 한다. 이는 문맥이 길어질수록 계산량이 기하급수적으로 늘어나는 것을 의미한다. KV 캐시는 이 문제를 해결하기 위해 이미 계산된 K, V 값을 메모리에 저장해두고 재사용하는 방식이다.

    문제는 이 캐시의 크기다. KV 캐시의 메모리 사용량은 다음 공식을 따른다:

    KV 캐시 크기 = 2 × 레이어 수(L) × 헤드 수(H) × 시퀀스 길이(T) × 헤드 차원(D) × 데이터 정밀도


    70B 파라미터 모델에서 128K 토큰의 문맥을 FP16(16비트)으로 처리한다면, KV 캐시 하나만으로 약 40GB의 VRAM이 사라진다. 여기서 ‘VRAM의 절반을 모델 가중치가 차지하고 있다’는 사실을 더하면, H100 두 장이 KV 캐시에 잠식당하는 상황이 현실이 된다.

    더욱 심각한 것은 긴 추론(Long Reasoning) 모델의 등장이다. OpenAI의 o1, DeepSeek-R1 같은 chain-of-thought 추론 모델들은 하나의 쿼리에 대해 수만 토큰의 중간 사고 과정을 생성한다. 이 경우 KV 캐시 문제는 추론의 길이에 정비례하여 폭발적으로 증가한다.

    이것이 바로 전 세계 최고의 AI 연구기관들이 일제히 KV 캐시를 압축하는 방법에 집중하게 된 이유다.


    3. 메모리 효율화의 4대 접근법 개요

    현재 연구와 산업계에서 시도되는 LLM 메모리 효율화 전략은 크게 네 가지 범주로 분류할 수 있다.

    ① 아키텍처 수준 재설계 (Architecture-Level Redesign) 모델을 처음부터 메모리 효율을 염두에 두고 설계하는 방식이다. DeepSeek의 MLA(Multi-Head Latent Attention)가 대표적이다. KV를 저장하는 구조 자체를 바꿔 근본적으로 캐시 크기를 줄인다.

    ② 양자화 기반 압축 (Quantization-Based Compression) 저장되는 데이터의 비트 수(정밀도)를 줄이는 방식이다. Google의 TurboQuant가 이 범주에 속하며, KV 캐시를 16비트에서 3비트로 압축한다. NVIDIA의 FP4 지원도 같은 맥락이다.

    ③ 토큰 프루닝 (Token Pruning) 중요하지 않은 토큰에 대한 KV 값을 아예 캐시에서 제거하는 방식이다. MIT·NVIDIA의 TriAttention이 이 방법의 최신 사례다. 중요하지 않은 토큰을 판별하는 정밀도가 이 기술의 핵심이다.

    ④ 시스템 레벨 최적화 (System-Level Optimization) GPU 메모리 관리 방식을 개선하거나, 클라우드 서버의 캐싱 인프라를 활용하는 방식이다. Google의 컨텍스트 캐싱(Context Caching)과 NVIDIA의 PagedAttention이 이에 해당한다.

    이 네 가지 접근법은 상호 배타적이지 않으며, 실제로는 여러 기법을 조합함으로써 훨씬 큰 압축 효과를 달성할 수 있다. 예를 들어 TriAttention과 TurboQuant를 동시에 적용할 경우, AMD GPU에서 약 6.8배의 KV 캐시 감소 효과가 보고되고 있다.


    4. DeepSeek MLA: 잠재 공간 압축의 혁명

    4-1. MHA의 한계와 MLA의 탄생

    기존의 MHA(Multi-Head Attention) 방식은 각 어텐션 헤드마다 독립적인 Key와 Value를 전체 차원으로 저장한다. 이는 표현력은 강하지만 메모리 사용량이 헤드 수에 정비례하여 늘어나는 구조적 한계를 지닌다.

    이 문제를 개선하기 위한 이전의 시도들, 즉 GQA(Grouped Query Attention)와 MQA(Multi-Query Attention)**는 여러 쿼리 헤드가 동일한 K, V를 공유하도록 하여 메모리를 줄였다. 그러나 이 방식은 성능 저하라는 대가를 치러야 했다. 공유함으로써 각 헤드가 갖던 독립적인 표현 능력이 약화되기 때문이다.

    DeepSeek은 이 딜레마를 정면으로 돌파하는 완전히 다른 아이디어를 제시했다. 그것이 바로 MLA(Multi-Head Latent Attention)다. 이 기술은 DeepSeek-V2 논문에서 최초로 제안되었고, DeepSeek-V3와 R1에 이르러 그 효과가 증명되어 업계 표준으로 자리잡기 시작했다.

    4-2. MLA의 핵심 원리: 저랭크 압축과 잠재 공간

    MLA의 핵심 아이디어는 저랭크(Low-Rank) 분해다. 전체 차원의 K, V 텐서를 그대로 저장하는 대신, 훨씬 작은 잠재 표현(Latent Representation)으로 압축하여 저장하고, 계산이 필요할 때 이를 복원하는 방식이다.

    구체적인 작동 과정을 단계별로 살펴보자:

    Step 1 — Key-Value 압축 (Compression) 입력 토큰의 K, V 텐서를 저차원 잠재 벡터 c_KV로 사영(projection)한다.

    c_KV = W_DKV × h_t


    여기서 W_DKV는 다운-프로젝션 행렬이며, h_t는 원래의 히든 스테이트 벡터다. 잠재 벡터의 차원은 원래 K, V의 차원보다 훨씬 작기 때문에, 이 단계에서 메모리 사용량이 극적으로 줄어든다. KV 캐시에는 이 압축된 잠재 벡터만 저장된다.

    Step 2 — Key-Value 복원 (Decompression) 어텐션 계산이 실제로 필요한 시점에, 저장된 잠재 벡터로부터 K, V를 복원(decompression)한다.

    K = W_UK × c_KV
    V = W_UV × c_KV


    W_UK와 W_UV는 업-프로젝션 행렬로, 잠재 벡터를 원래의 K, V 차원으로 되돌린다. 이 과정은 저랭크 근사(Low-Rank Approximation)이므로 완전히 동일한 결과를 내지는 않지만, 실험 결과에 따르면 표현력의 손실이 GQA보다 훨씬 작다.

    Step 3 — RoPE와의 통합 (Position Encoding 처리) MLA에서 까다로운 부분은 **RoPE(Rotary Position Embedding)**의 처리다. RoPE는 위치 정보를 K 벡터에 직접 인코딩하는 방식인데, 이는 잠재 공간에서의 저장과 충돌한다. DeepSeek은 K 벡터를 콘텐츠 성분(content component)과 위치 성분(positional component)으로 분리하여 이 문제를 우아하게 해결했다:

    K = [K_content, K_rope]
    K_content = W_UK × c_KV   (잠재 벡터에서 복원)
    K_rope = RoPE(W_KR × h_t) (별도 위치 인코딩 처리)


    4-3. MLA의 성능: 수치로 보는 효과

    MLA가 달성하는 메모리 효율화 수준은 놀랍다. DeepSeek-V2 기준, MLA는 표준 MHA 대비 KV 캐시를 약 4H/9 수준으로 압축한다(H는 헤드 수). 이는 동일한 성능을 유지하면서 메모리를 수십 퍼센트 줄인다는 의미가 아니라, 구조적으로 전혀 다른 방식으로 캐시 자체를 재설계한 것이다.

    더 중요한 것은 성능 저하 없이 이 효율을 달성한다는 점이다. KU Leuven의 하드웨어 중심 분석 논문(2026)에 따르면, MLA는 디코딩 단계에서 메모리 대역폭 요구량을 대폭 낮추는 동시에, 표현력은 MHA 수준을 유지하거나 일부 태스크에서 그 이상을 보인다.

    GQA/MQA가 ‘성능 저하를 감수한 메모리 절충’이었다면, MLA는 ‘성능을 유지하면서 메모리를 줄이는 진보’에 가깝다. 이것이 MLA가 현재 LLM 아키텍처의 패러다임 전환으로 평가받는 이유다.

    4-4. MLA의 확산: TransMLA와 MHA2MLA

    MLA의 파급력은 DeepSeek 자체 모델에서 그치지 않는다. TransMLA 논문은 기존에 MHA로 훈련된 모델을 추론 시에 MLA로 전환하는 방법론을 제시했다. MHA2MLA 연구는 GPT, LLaMA 계열 등 기존 모델들도 MLA의 혜택을 받을 수 있도록 하는 전환 기법을 제안한다.

    이는 MLA가 단순히 DeepSeek의 경쟁 우위 요소를 넘어, 업계 전체의 어텐션 메커니즘 설계 표준으로 자리잡아가고 있음을 의미한다. 비전-언어 모델(VLM)에 MLA를 적용한 MHA2MLA-VLM 연구도 등장하며, 멀티모달 AI에도 이 기술이 빠르게 침투하고 있다.


    5. Google TurboQuant: 3비트 양자화로 6배 압축

    5-1. TurboQuant의 등장과 시장 충격

    2026년 3월 24일, Google Research는 TurboQuant를 공개했다. 이 알고리즘의 주장은 단순하면서도 충격적이었다: KV 캐시를 3비트로 압축하면서 정확도 손실 없이 메모리를 6배, 연산 속도를 최대 8배 향상시킨다.

    이 발표는 즉각적으로 시장에 파장을 일으켰다. 발표 다음 날인 3월 25일 하룻만에 SK 하이닉스 주가가 약 6.2%, 삼성전자가 약 4.7%, Micron이 약 3.4% 하락했다. ICLR 2026 학술대회에서 발표될 예정인 이 논문은 단순한 연구 결과를 넘어 AI 메모리 산업의 투자 논리 전체를 흔들었다.

    Cloudflare의 CEO 매튜 프린스는 이를 “구글의 DeepSeek 모먼트”라고 불렀다. DeepSeek이 중국 AI가 서방의 GPU 독점을 소프트웨어 혁신으로 우회한 것처럼, TurboQuant는 AI 메모리 수요 증가라는 ‘상식’을 소프트웨어로 깨트릴 수 있음을 시사했기 때문이다.

    5-2. TurboQuant의 작동 원리: 두 단계의 수학적 정교함

    TurboQuant는 두 가지 기존 기법을 결합한 통합 프레임워크다. 그 알고리즘의 핵심을 이해하려면 ‘왜 KV 캐시의 단순한 양자화가 어려운가’를 먼저 알아야 한다.

    문제: KV 캐시의 극단적 이상치(Outlier)

    LLaMA-2-7B를 예로 들면, KV 캐시 값의 상위 1%는 나머지 값들보다 크기가 10~100배 이상 크다. 이러한 극단적 분포 편향(skew) 때문에 단순한 선형 4비트 양자화는 실패한다. 이상치를 수용하도록 양자화 격자를 넓히면, 정상 값들이 몰려있는 범위의 해상도가 극도로 낮아지기 때문이다.

    1단계: PolarQuant — 랜덤 직교 회전

    TurboQuant의 첫 단계는 PolarQuant 기법을 적용하는 것이다. 각 KV 벡터에 랜덤 직교 변환(Random Orthogonal Rotation)을 적용한다. 이 회전 후에는 각 좌표값이 알려진 통계적 분포(가우시안 분포에 수렴)를 따르게 된다.

    이 성질을 이용하면, 이상치의 영향을 분산시키고 전체 분포를 양자화하기 좋은 형태로 평탄화할 수 있다. 사전에 계산된 하나의 코드북(codebook)을 적용할 수 있게 되어, 블록별 정규화 상수를 저장해야 하는 기존 방식의 비트 낭비를 제거한다.

    2단계: QJL — 1비트 오류 보정

    PolarQuant 적용 후에도 양자화 과정에서 미세한 편향(systematic bias)이 남는다. TurboQuant의 두 번째 단계는 QJL(Quantized Johnson-Lindenstrauss) 기법으로 이를 제거한다. QJL은 Johnson-Lindenstrauss 투영을 이용한 1비트 오류 보정 레이어로, 1단계의 잔류 오류를 수정하여 전체 시스템의 정확도를 근사적 최적(provably near-optimal) 수준으로 끌어올린다.

    이 두 단계의 결합 결과, TurboQuant는 좌표당 약 3.5비트를 달성하며, 이는 정보 이론적 왜곡률의 이론적 하한에 2.7배 이내로 근접하는 성능이다.

    5-3. TurboQuant의 벤치마크 결과

    TurboQuant의 성능은 다음과 같이 검증되었다:

    • Needle-in-a-Haystack 테스트: KV 메모리를 6배 이상 압축하면서 완벽한 정확도 달성
    • LongBench 스위트: 질의응답, 코드 생성, 요약 등 전 태스크에서 KIVI 베이스라인 동등 또는 초과
    • NVIDIA H100 GPU: 4비트 TurboQuant로 어텐션 로짓 계산 속도 최대 8배 향상
    • 훈련 불필요: 기존 모델에 추가적인 파인튜닝 없이 추론 시점에 바로 적용 가능

    특히 ‘훈련 불필요(Training-Free)’라는 특성은 실무적으로 매우 중요하다. 기존의 GPTQ, AWQ 같은 양자화 기법은 캘리브레이션 데이터셋과 별도의 훈련 과정이 필요했지만, TurboQuant는 배포 시점에 플러그인 방식으로 즉시 적용할 수 있다.

    비용 절감 효과는 클라우드 인프라 관점에서도 극명하다. H100 SXM5 2장(시간당 $5.80)으로 70B 모델을 32K 컨텍스트로 서빙하는 경우: TurboQuant 적용 전에는 월 2명의 사용자($2,088/인/월), 적용 후에는 11명의 사용자($380/인/월)를 동일 비용으로 서비스할 수 있다.


    6. MIT × NVIDIA TriAttention: 삼각함수로 메모리를 쳐내다

    6-1. TriAttention의 문제 의식

    TurboQuant가 KV 캐시의 정밀도를 줄이는 양자화 접근이라면, TriAttention은 근본적으로 다른 방향을 택한다. 중요하지 않은 토큰의 KV 쌍을 아예 물리적으로 제거(Pruning)하는 것이다.

    이 아이디어 자체는 새롭지 않다. 기존의 토큰 프루닝 방식들은 최근 쿼리의 어텐션 점수를 기반으로 중요도를 추정하고 덜 중요한 토큰을 제거해왔다. 그러나 이 접근에는 근본적인 약점이 있다: RoPE(Rotary Position Embedding) 때문에 쿼리 벡터가 위치에 따라 회전하므로, 오직 가장 최근의 소수 쿼리만이 신뢰할 수 있는 중요도 추정에 사용 가능하다. 관측 창이 너무 좁아 불안정한 프루닝이 일어난다.

    6-2. 삼각함수 시리즈의 발견

    MIT, NVIDIA, 절강대학교 공동 연구팀이 TriAttention에서 발견한 핵심 통찰은 다음과 같다: RoPE를 적용하기 전의(Pre-RoPE) 쿼리·키 벡터들이 특정 집약(concentration) 성질을 가진다.

    연구팀은 MRL(Mean Resultant Length, 평균 결과 길이)이라는 지표로 이 현상을 정량화했다. Qwen3-8B 모델에서 약 90%의 어텐션 헤드가 MRL > 0.95를 보였다. 이는 pre-RoPE 벡터들이 입력에 무관하게 특정 방향으로 강하게 집약되어 있음을 의미한다.

    이 발견의 함의는 심오하다. Pre-RoPE 벡터가 집약되어 있다면, RoPE 적용 후의 어텐션 로짓은 위치 거리의 삼각 함수 시리즈(Trigonometric Series)로 모델링될 수 있다. 수식으로 표현하면:

    Attention(q_t, k_i) ≈ Σ_r [a_r × cos(r × (t - i)θ) + b_r × sin(r × (t - i)θ)]


    이 표현의 핵심적 장점은, 특정 토큰과의 어텐션 점수를 실제로 계산하지 않고도, 그 토큰의 중요도를 위치 정보만으로 오프라인에서 사전 계산할 수 있다는 것이다. 즉, 어떤 토큰이 중요한지를 입력 데이터를 보지 않고도 판별할 수 있다.

    6-3. TriAttention의 벤치마크 성과

    이 수학적 통찰을 구현한 TriAttention의 결과는 인상적이다:

    • AIME25 벤치마크: 정확도(40.8%)를 완전히 유지하면서 KV 메모리를 10.7배 감소
    • 처리량: 풀 어텐션(Full Attention) 대비 2.5배 높은 처리량 달성
    • R-KV 베이스라인: 동일 정확도에서 성능이 2배 향상
    • 모델 범용성: Qwen3-8B, GLM-4.7-Flash 등 GQA와 MLA 아키텍처 모두에서 작동

    가장 주목할 만한 실제 응용은 OpenClaw다. TriAttention을 적용한 OpenClaw를 이용하면, 기존에는 메모리 부족으로 실행 불가능했던 32B 파라미터 추론 모델을 단일 RTX 4090(24GB) GPU에서 구동할 수 있다. 이는 온디바이스 AI와 소비자용 GPU의 잠재력을 극적으로 확장시키는 의미를 지닌다.

    TriAttention은 또한 AMD GPU의 llama.cpp 포트, Apple Silicon M-시리즈 지원, SGLang 백엔드 통합이 빠르게 이루어지며 오픈소스 생태계 전반으로 확산 중이다.


    7. NVIDIA Blackwell: 하드웨어 레벨의 메모리 혁신

    7-1. FP4/FP6 지원: 비트를 줄여 데이터를 늘린다

    NVIDIA의 접근은 소프트웨어가 아닌 실리콘 레벨에서 메모리 효율화를 해결하는 전략이다. Blackwell 아키텍처(B200)의 핵심 차별화 요소 중 하나는 FP4(4비트 부동소수점) 연산의 하드웨어 지원이다.

    기존 GPU들이 기본적으로 FP16(16비트)이나 BF16으로 연산하는 데 반해, Blackwell은 FP4와 FP6 연산을 네이티브로 지원한다. 이 차이는 단순한 숫자 이상의 의미를 지닌다:

    • FP4: FP16 대비 4배 더 많은 가중치를 같은 메모리에 저장
    • FP6: FP16 대비 약 2.7배 향상된 메모리 밀도
    • 연산 처리량: FP4 사용 시 FP16 대비 최대 2배의 FLOPS 달성

    실질적인 영향은 모델 서빙 규모에서 나타난다. FP16으로 H100 8장이 필요하던 작업을 B200 2장의 FP4 모드로 처리할 수 있다면, 인프라 비용과 전력 소비가 동시에 절감된다.

    7-2. 하드웨어 압축 엔진 (Hardware Decompression Engine)

    Blackwell에서 또 다른 주목할 혁신은 전용 디컴프레션 엔진(Decompression Engine)의 탑재다. GPU 내부에 하드웨어로 구현된 이 엔진은 압축된 모델 가중치를 실시간으로 압축 해제하여 계산에 공급하는 역할을 한다.

    이 엔진의 의미는 다음과 같다: 모델 가중치를 압축 형태로 HBM에 저장하면 더 많은 데이터를 같은 메모리에 담을 수 있고, 디컴프레션 엔진이 계산 중에 실시간으로 이를 풀어주므로 소프트웨어 단의 압축 해제 오버헤드가 없다. 메모리 용량과 대역폭 모두를 동시에 개선하는 효과다.

    7-3. TurboQuant와의 시너지

    중요한 점은 NVIDIA Blackwell이 TurboQuant 같은 소프트웨어 양자화 기법의 혜택을 증폭시킨다는 것이다. TurboQuant가 KV 캐시를 3~4비트로 압축하면, Blackwell의 FP4 연산 유닛이 이를 추가 변환 없이 직접 처리할 수 있다. 소프트웨어와 하드웨어 최적화가 맞물리는 구조다.

    일부 분석가들이 “TurboQuant는 NVIDIA를 해치지 않는다”고 주장하는 것도 이 때문이다. 오히려 Blackwell은 저정밀도 연산에 최적화된 설계이므로, TurboQuant의 확산은 Blackwell 세대 GPU의 수요를 뒷받침하는 논거가 된다.


    8. 구글 컨텍스트 캐싱: 클라우드 인프라로의 확장

    8-1. 컨텍스트 캐싱의 작동 방식

    TurboQuant가 KV 캐시의 정밀도를 줄이는 알고리즘적 접근이라면, Google의 컨텍스트 캐싱(Context Caching)은 KV 캐시를 서버 인프라 수준에서 재사용하는 시스템적 접근이다.

    법률 문서, 기업 매뉴얼, 대형 코드베이스처럼 반복적으로 참조되는 수만 토큰의 문서를 생각해보자. 매 쿼리마다 이 문서 전체를 다시 처리해 KV 캐시를 생성하는 것은 엄청난 낭비다. 컨텍스트 캐싱은 이 불변 컨텍스트의 KV 캐시를 서버 측에 미리 계산하여 저장해 두고, 이후 동일 컨텍스트를 참조하는 쿼리들이 이 캐시를 공유하도록 한다.

    Gemini API에서 지원하는 컨텍스트 캐싱은 수백만 토큰 규모의 컨텍스트에도 적용 가능하며, 이를 통해 기업 사용자들은 동일한 대용량 문서 기반으로 반복 쿼리를 처리할 때 비용을 대폭 줄일 수 있다.

    8-2. 알고리즘적 압축과 시스템적 캐싱의 조합

    TurboQuant와 컨텍스트 캐싱은 상호 보완적으로 작동할 수 있다. TurboQuant로 KV 캐시 자체의 크기를 줄이고, 컨텍스트 캐싱으로 그 압축된 KV 캐시를 여러 세션에 걸쳐 재사용한다면, 메모리 절감 효과는 곱셈 관계로 증폭된다. Google이 Gemini 모델 서비스에서 이 두 기술을 결합하여 적용한다면, 클라우드 AI 서비스의 경제성은 현재와 비교할 수 없을 만큼 개선될 것이다.


    9. 기술들의 합산 효과와 상호작용

    여기서 핵심적인 질문이 등장한다: 이 기술들을 모두 동시에 적용하면 어떻게 될까?

    실험 데이터는 이미 나오기 시작했다:

    기술 조합적용 하드웨어KV 캐시 압축 효과
    TriAttention 단독NVIDIA GPU~10.7x
    TurboQuant 단독NVIDIA H100~6x
    TriAttention + TurboQuantAMD GPU (ROCm)~6.8x (결합)
    MLA + FP8 양자화NVIDIA GPU~8x 이상 추정
    MLA + TurboQuant + TriAttention이론치수십 x 가능성

    TriAttention의 GitHub 리포지토리에 따르면, TriAttention과 TurboQuant를 함께 적용하는 통합 구현이 이미 커뮤니티에서 진행 중이다. Apple Silicon M-시리즈 지원도 등장하여, 스마트폰과 노트북에서 대형 모델을 구동하는 시나리오가 현실로 다가오고 있다.

    기술의 수렴(Convergence) 방향은 분명하다: 아키텍처 수준의 압축(MLA) + 양자화(TurboQuant) + 토큰 프루닝(TriAttention) + 하드웨어 최적화(Blackwell FP4)의 결합이 LLM 추론의 표준 스택이 될 것이다.


    10. 왜 지금 이 기술들이 동시에 등장하는가?

    이 기술들이 2025~2026년에 집중적으로 쏟아지는 것은 우연이 아니다. 세 가지 구조적 압력이 동시에 작용하고 있다.

    ① 긴 추론(Long Reasoning) 모델의 주류화

    OpenAI o1, DeepSeek-R1, Gemini 2.0 Flash Thinking 등 chain-of-thought 추론 모델들이 경쟁의 전면에 등장했다. 이 모델들은 하나의 쿼리에 수만 토큰의 중간 사고 과정을 생성한다. 문맥 길이가 선형이 아닌 기하급수적으로 늘어나는 추론 패러다임은 기존의 KV 캐시 설계를 완전히 붕괴시킨다.

    ② 온디바이스 AI의 상용화 요구

    Apple, Qualcomm, MediaTek이 온디바이스 AI를 스마트폰에 탑재하는 경쟁이 본격화되고 있다. 스마트폰의 LPDDR5X 메모리는 최대 64GB 수준이며, 여기서 대형 언어 모델을 구동하려면 메모리 효율화는 생존 조건이다. 클라우드 서버에서야 메모리 부족을 GPU를 추가하는 것으로 해결할 수 있지만, 스마트폰에서는 그럴 수 없다.

    ③ AI 서비스 비용 구조의 재편 압력

    GPT-4 수준의 모델을 100만 토큰 컨텍스트로 서비스하는 비용은 아직도 상당하다. 기업 고객들이 AI를 핵심 업무 흐름에 통합하려면 비용이 기존 소프트웨어 솔루션과 경쟁 가능한 수준으로 내려와야 한다. 메모리 효율화는 이 비용 곡선을 끌어내리는 가장 직접적인 방법이다.

    이 세 가지 압력이 동시에 연구자들을 같은 방향으로 몰아붙인 결과가, 우리가 지금 목격하고 있는 기술의 동시 다발적 폭발이다.


    11. 투자 관점: 승자와 패자의 지형 변화

    11-1. TurboQuant 충격과 메모리 반도체 섹터

    2026년 3월 25일 TurboQuant 발표 이후 시장의 반응은 즉각적이었다. SK 하이닉스 -6.2%, 삼성전자 -4.7%, Micron -7%, Kioxia -6%의 하락이 하루 만에 발생했다. 이는 “AI는 더 많은 메모리를 요구한다”는 메모리 반도체 섹터의 핵심 투자 테제에 정면으로 도전하는 사건으로 읽혔다.

    그러나 시장의 공황 반응이 과도했는가를 냉정하게 판단해야 한다. 애널리스트들의 분석을 종합하면 다음과 같은 반론이 제기된다:

    단기 과잉 반응 근거:

    • TurboQuant는 KV 캐시 압축만을 다루며, 모델 가중치 저장에는 전혀 영향이 없다 (70B 모델의 가중치는 FP16 기준 140GB로 변화 없음)
    • 훈련용 메모리 수요(그라디언트, 최적화 상태, 활성화 값)는 추론용 KV 캐시보다 훨씬 크며, TurboQuant와 무관하다
    • KV 캐시 압축이 가능해지면 모델 사업자들은 같은 하드웨어로 더 긴 컨텍스트를 제공하게 되어, 절약된 메모리가 더 큰 서비스로 흡수될 수 있다
    • Goldman Sachs는 2026년 DRAM 공급 4.9% 부족을 전망하며, 구조적 수요 우위는 변하지 않았다
    • Quilter Cheviot의 기술 연구 책임자 벤 배링거는 “TurboQuant 혁신이 압박을 가하고 있으나, 이는 진화적이지 혁명적이지 않다. 업계의 장기 수요 그림을 바꾸지는 않는다”고 평가했다

    장기 구조 변화 근거:

    • 효율화 기술이 메모리 하드웨어를 대체하는 역사적 전례가 없다 (SSD가 HDD를 대체했지만, 스토리지 수요는 오히려 증가)
    • ‘Jevons Paradox’: 효율화는 비용을 낮추어 사용을 더욱 촉진한다. AI 비용이 내려가면 더 많은 기업과 개인이 AI를 사용하고, 총 메모리 수요는 오히려 증가할 수 있다
    • 메모리 공급 증설에는 수년이 걸리며, 현재도 HBM 공급은 수요를 따라가지 못하고 있다

    11-2. 투자 관점에서 주목해야 할 기업들


    ① NVIDIA (NVDA) — 핵심 수혜자

    메모리 효율화의 역설은, NVIDIA에게 이것이 실질적으로 이득이라는 점이다. 첫째, Blackwell 아키텍처는 FP4를 중심으로 설계되어 있어 TurboQuant, TriAttention과 같은 저정밀도 기법의 하드웨어 파트너다. 둘째, NVIDIA는 TensorRT-LLM, vLLM, KVPress 등 메모리 효율화 소프트웨어 스택의 핵심 기여자다. 셋째, TriAttention 논문의 공동 저자 중 NVIDIA 연구진이 포함되어 있다. 메모리 효율화 연구를 직접 주도하는 위치에 있다.

    투자 관점: 단기 조정 시 매수 기회. Blackwell 세대 수요와 AI 추론 시장 성장이 핵심 모멘텀.


    ② SK 하이닉스 (000660.KS) — 단기 충격, 장기 기회

    SK 하이닉스는 TurboQuant 충격으로 가장 큰 하락을 보였지만, 한국 시장의 HBM 독점적 지위는 훼손되지 않았다. HBM4 로드맵과 NVIDIA와의 독점적 공급 관계가 유지되는 한, 알고리즘 효율화가 즉각적인 수요 타격으로 이어지기 어렵다.

    더 중요한 것은, AI가 더 효율적이 될수록 더 많은 기업이 AI를 채택하고, 데이터센터 투자는 오히려 증가하는 ‘Jevons Paradox’가 작동할 가능성이 높다. Micron의 CEO도 인정했듯 메모리는 AI 시대의 ‘전략적 자산’이다.

    투자 관점: TurboQuant 충격에 따른 -6% 조정은 중장기 관점에서 매수 기회 가능성. HBM 수급 상황을 지속 모니터링.


    ③ Micron (MU) — 리스크와 기회의 공존

    Micron은 SK 하이닉스, 삼성과 달리 HBM 시장에서의 입지가 상대적으로 약하고, TurboQuant 발표 이후 -7%에서 한 달간 -17% 수준의 가장 큰 낙폭을 기록했다. 2026 회계연도 설비투자 $250억 이상의 공격적 계획이 수요 전망 변화 시 재무적 압박으로 작용할 수 있다.

    반면, Micron이 HBM3E를 NVIDIA Blackwell에 공급하는 데 성공했고, 분기 매출 $335억 돌파 등 실적은 여전히 강하다. 주가 조정이 과도하다는 분석도 많다.

    투자 관점: 고위험·고보상 포지션. HBM 공급 다변화 시나리오에서 수혜 가능. 설비투자 계획 대비 수요 확인 필요.


    ④ Alphabet (GOOGL) — 소프트웨어 효율화의 최대 수혜자

    TurboQuant는 Google의 직접적인 경쟁 우위를 강화한다. 기술을 발표한 당일 주가가 상승한 것이 이를 반영한다. Google은 Gemini 모델에 컨텍스트 캐싱과 TurboQuant를 통합함으로써, 동일한 인프라로 더 많은 서비스를 제공하거나 클라우드 AI 서비스 마진을 크게 개선할 수 있다.

    또한 TurboQuant의 공개 발표는 Google Cloud의 AI 인프라 경쟁력을 마케팅하는 효과도 있다. Azure, AWS 대비 차별화 포인트로 활용될 수 있다.

    투자 관점: 메모리 효율화 소프트웨어 혁신의 직접 수혜. 클라우드 AI 서비스 마진 개선 기대. 중장기 긍정 전망.


    ⑤ Apple (AAPL) — 온디바이스 AI의 최대 수혜자

    TurboQuant, TriAttention 같은 기술이 온디바이스 AI를 현실화한다면, 가장 큰 수혜자는 다름 아닌 Apple이다. iPhone, MacBook의 제한된 메모리에서 더 강력한 AI를 구동할 수 있게 되면, AI 기능이 기기 교체의 핵심 동기가 된다. TriAttention의 Apple Silicon M-시리즈 지원이 이미 커뮤니티 수준에서 구현된 것은 이 방향의 신호다.

    투자 관점: 온디바이스 AI 사이클의 트리거가 되는 메모리 효율화 기술 진전에 가장 간접적이지만 크게 수혜. 차기 iPhone 사이클 점검 시 AI 기능 강화 여부 주목.


    ⑥ DeepSeek (비상장) 관련 — 간접 투자 주목 기업들

    DeepSeek 자체는 현재 비상장이나, MLA 기술의 확산이 만들어내는 수혜를 볼 수 있는 상장 기업들이 있다. MLA를 자사 모델에 채택하거나 MLA 기반 인프라를 제공하는 클라우드·AI 기업들이 대상이다. 중국 AI 에코시스템의 확장을 우회적으로 포착하는 전략으로서, 관련 ETF(예: KWEB, CQQQ)도 대안이 될 수 있다.


    12-1. 투자 관점 핵심 뉴스 타임라인

    2026년 3월 24일 — Google TurboQuant 논문 arXiv 공개. ICLR 2026 채택 발표.

    2026년 3월 25~26일 — 메모리 반도체 주 급락. SK 하이닉스 -6.2%, 삼성 -4.7%, Micron -7%.

    2026년 4월 초 — TurboQuant 충격 ‘과도 반응’ 분석 잇따라 등장. NVIDIA가 수혜라는 반론 부상.

    2026년 4월 11일 — TriAttention 논문(MIT·NVIDIA·절강대) 공개. 10.7배 KV 감소, RTX 4090에서 32B 모델 구동.

    2026년 4월 이후 — TurboQuant + TriAttention 커뮤니티 구현 통합. AMD ROCm, Apple Silicon 포팅 완료.

    지속 주목 포인트:

    • NVIDIA Blackwell B200 양산 및 FP4 소프트웨어 스택 완성도
    • Google Gemini API의 TurboQuant 공식 통합 여부
    • Micron·SK 하이닉스 2026 하반기 주문 동향 (알고리즘 효율화의 실제 수요 영향 확인)
    • 온디바이스 AI를 위한 모바일 AP(Qualcomm Snapdragon, Apple M-시리즈)의 메모리 효율화 기술 채택 가속도

    13. 엔지니어를 위한 기술 스택 가이드

    현재 LLM 메모리 효율화를 실제로 적용하려는 엔지니어라면 다음 기술 스택을 참고하길 권장한다.

    추론 프레임워크

    • vLLM: PagedAttention과 각종 KV 압축 기법의 통합이 가장 빠르게 이루어지는 오픈소스 프레임워크. TurboQuant, TriAttention 지원이 진행 중.
    • SGLang: TriAttention 백엔드를 지원하며, 구조화된 LLM 출력과 복잡한 추론 파이프라인에 적합.
    • llama.cpp: 저사양 하드웨어 중심. AMD ROCm용 TriAttention 포트가 커뮤니티에서 완성됨.

    핵심 논문 읽기 순서

    1. DeepSeek-V2 논문 (MLA 원본) — KV 압축의 아키텍처 접근
    2. TurboQuant 논문 (arXiv 2504.19874, ICLR 2026) — 양자화 압축의 최신
    3. TriAttention 논문 (arXiv 2604.04921) — 토큰 프루닝의 최신
    4. MHA2MLA 논문 (arXiv 2502.14837) — 기존 모델에 MLA 적용

    개발 시 주의사항

    • TurboQuant는 head_dim=64 모델에서 WHT 수렴 이슈가 있어, 해당 경우 K 캐시에 자동으로 q8_0 폴백이 필요함
    • TriAttention은 pre-RoPE 벡터 집약도가 낮은 헤드(<0.95 MRL)에서는 정확도 저하 위험이 있으므로 헤드별 선택적 적용 필요
    • MLA와 TurboQuant를 결합할 때 압축 후 잠재 벡터의 복원 단계에서 양자화 오차가 누적될 수 있어 품질 평가 필수

    14. 결론: 메모리 효율화는 AI 민주화의 진짜 열쇠

    우리는 지금 AI 인프라 역사에서 중요한 변곡점을 지나고 있다.

    GPU 연산 능력의 발전이 AI의 ‘지능 한계’를 밀어붙였다면, 메모리 효율화 기술의 혁신은 AI의 ‘접근 가능성의 한계’를 밀어붙이고 있다. DeepSeek MLA, Google TurboQuant, MIT×NVIDIA TriAttention, Blackwell FP4가 만들어내는 합산 효과는 단순한 비용 절감을 넘어 다음 세 가지 근본적 변화를 가능하게 한다.

    첫째, AI 민주화의 가속. 32B 파라미터 모델을 단일 RTX 4090에서 구동할 수 있다는 것은, 수천만 원의 서버 없이도 개인 개발자가 최전선 모델을 로컬에서 실험할 수 있음을 의미한다. 이는 AI 혁신의 참여자 범위를 극적으로 확대한다.

    둘째, 진정한 온디바이스 AI. 스마트폰과 노트북에서의 로컬 AI는 단순한 소형 모델의 배포가 아니라, 실질적인 능력을 가진 모델의 프라이버시 보장 로컬 구동을 의미한다. 메모리 효율화 없이 이 미래는 요원하다.

    셋째, AI 서비스의 경제 재편. 메모리 비용이 서비스 단가에서 차지하는 비중이 줄어들면, AI 서비스의 진입 장벽이 낮아지고 더 많은 스타트업이 경쟁 가능한 AI 서비스를 구축할 수 있다. 이는 클라우드 AI의 독과점 구조에도 변화를 가져올 수 있다.

    투자자 관점에서 보면, 이 기술 파도는 단순한 메모리 반도체 수요 감소 스토리가 아니다. 오히려 효율화→비용 하락→수요 확대→인프라 투자 증가의 선순환 사이클을 만들어내는 AI 성장의 다음 장이다. NVIDIA Blackwell, 저정밀도 연산 기반 소프트웨어 스택의 수혜, 그리고 온디바이스 AI 사이클을 주목하라.

    메모리 효율화 전쟁은 이제 막 시작되었다. 그리고 그 전쟁의 승자는 AI를 더 많은 사람이 더 저렴하게 사용할 수 있게 만드는 쪽이다. 기술적으로도, 투자적으로도, 그 방향에 주목해야 할 때다.


    이 글은 2026년 5월 기준 공개된 연구 논문, 기술 발표, 시장 분석을 바탕으로 작성되었습니다. 투자 관련 내용은 참고용이며, 실제 투자 결정은 전문 금융 자문가와 상의하시기 바랍니다.


    참고 자료

    • [2026.05.02경제리포트]2026년 APPLE의 사업 전략과 AI 혁신: 하드웨어 중심의 미래와 새로운 제품 라인업
    • DeepSeek-V2: A Strong, Economical, and Efficient Mixture-of-Experts Language Model (DeepSeek-AI, 2024)
    • TurboQuant: Online Vector Quantization with Near-optimal Distortion Rate (Google Research, ICLR 2026, arXiv:2504.19874)
    • TriAttention: Efficient Long Reasoning with Trigonometric KV Compression (MIT·NVIDIA·Zhejiang, 2026, arXiv:2604.04921)
    • Hardware-Centric Analysis of DeepSeek’s Multi-Head Latent Attention (KU Leuven, arXiv:2506.02523)
    • TransMLA: Multi-Head Latent Attention Is All You Need (arXiv:2502.07864)
    • Towards Economical Inference: Enabling DeepSeek’s MLA in Any Transformer-based LLMs (arXiv:2502.14837)
    • NVIDIA Blackwell Architecture Technical Brief (NVIDIA, 2025)

    참고 기사

    https://n.news.naver.com/mnews/article/015/0005287115

  • [2026.05.13]EMIB, SK하이닉스, 인텔과 HBM 패키지 공정 새로운 시도를 하다!

    본 인포그래픽은 인텔의 'Embedded Multi-Die Interconnect Bridge (EMIB)' 기술에 대한 내용을 담고 있습니다.

첫 번째 섹션은 EMIB 기술의 개요를 다루고 있으며, 그림과 함께 EMIB의 작동 원리와 장점을 설명합니다. EMIB는 칩을 연결하는 다이와 다이 사이에 작고 유연한 '브릿지'를 추가하여 칩의 면적을 최적화하고, 생산 비용을 절감하는 기술입니다.

두 번째 섹션은 EMIB와 TSMC의 CoWoS 기술을 비교하는 표를 보여줍니다. 표는 비용, 수율, 확장성 등 다양한 측면에서 EMIB의 우위성을 강조합니다.

세 번째 섹션은 EMIB 기술의 향후 개발 로드맵을 제시합니다. 인텔은 EMIB 기술을 지속적으로 발전시켜 칩의 연결 속도를 더욱 높이고, 생산성을 개선할 계획입니다.

마지막 섹션은 SK 하이닉스와 인텔의 EMIB 기반 HBM 패키징 협력 내용을 다루고 있습니다. SK 하이닉스는 인텔의 EMIB 기술을 활용하여 HBM의 용량과 성능을 높일 계획이며, 이는 AI 기술 발전에 기여할 것으로 기대됩니다.

이 인포그래픽은 EMIB 기술의 중요성과 향후 발전 가능성을 효과적으로 전달하고 있습니다.

    EMIB(Embedded Multi‑Die Interconnect Bridge)는 인텔이 자체 개발한 2.5D 패키징 기술로, 기존 TSMC의 CoWoS와 달리 실리콘 브릿지를 핵심 부품으로 활용해 비용·수율·규모 면에서 차별화된 장점을 제공한다. 최근 SK 하이닉스가 인텔과 EMIB 기반 HBM 패키징 협력을 추진한다는 발표가 나오면서, 양사 간 기술 교류와 공급망 다변화가 가속화되고 있다. 본 글에서는 EMIB의 원리, 인텔 및 SK 하이닉스의 최신 움직임, 시장 반응, 그리고 향후 전망을 쉽게 이해할 수 있도록 단계별로 정리한다.


    1️⃣ EMIB(Embedded Multi‑Die Interconnect Bridge)란?

    1.1 기본 개념

    EMIB는 “임베디드 멀티다이 인터커넥트 브릿지”의 약자로, 서로 다른 칩(다이)을 고속으로 연결하는 2.5D 패키징 방식이다. 전통적인 2.5D 패키지는 대형 실리콘 인터포저(중간 기판)를 사용해 다이들을 전기적으로 결합한다. 반면 EMIB는 필요한 연결 부위에만 실리콘 브릿지를 삽입하고, 나머지는 기존 PCB(프린트 회로 기판)와 동일하게 설계한다. 이는 “브릿지”라는 작은 실리콘 조각이 다이와 다이 사이, 혹은 다이와 PCB 사이에 가교 역할을 수행한다는 의미이다.

    • EMIB는 실리콘 브릿지와 실리콘 관통 비아(TSV)를 결합해 최소한의 면적에 고대역폭 연결을 구현한다.
    • 이러한 구조는 인터포저 전체를 사용하지 않으므로 비용이 수백 달러 수준으로 크게 낮아진다. (CoWoS는 약 900~1,000달러)

    1.2 핵심 기술 요소

    요소설명기대 효과
    실리콘 브릿지고정밀 실리콘으로 만든 작은 다리; 다이와 다이 사이를 연결전기 저항 감소, 고주파 신호 전송 개선
    관통 비아(TSV)실리콘 내부에 뚫린 미세 구멍을 통해 전기적 연결다이와 브릿지·브릿지와 PCB 사이의 신뢰성 높은 전송
    직사각형 기판기존 원형 웨이퍼 대신 직사각형 기판을 사용패키지 크기 낭비 최소화와 재료 사용량 절감
    다이 레이아웃 자유도브릿지 삽입 위치만 지정하면 되므로 다양한 배열 가능복합 GPU·HBM·AI 가속기 설계에 유연성 제공

    1.3 왜 2.5D인가?

    2.5D는 3D(칩을 수직으로 적층)와 2D(칩을 평면에 배치) 사이의 중간 형태이며, 다이 간 전송 거리와 지연을 최소화하면서도 제조 공정 복잡성은 크게 높이지 않는다. AI 가속기와 같은 고성능 시스템 반도체는 대규모 HBM(고대역폭 메모리) 스택과 결합이 필수이며, 이때 2.5D 패키징이 가장 효율적인 솔루션으로 자리 잡았다.


    2️⃣ 인텔의 EMIB 기술 발전 및 전략

    2.1 기술 연혁

    인텔은 2017년부터 서버·네트워크·고성능 컴퓨팅(HPC) 제품에 EMIB를 적용해 왔으며, EMIB‑T와 같은 차세대 변형을 지속적으로 선보이고 있다.

    • EMIB‑T: 기존 EMIB에 TVS(실리콘 관통 비아)와 고밀도 브릿지를 결합해 패키지 크기와 레티클 스케일을 확대한다. 2024년에는 6배 레티클, 2026년에는 8배, 2028년까지는 12배까지 지원 목표를 발표했다.

    2.2 인텔의 생산 인프라 확장

    인텔은 미국 오리건·베트남 공장에서 EMIB 생산 능력을 확대하고, 대형 장비 발주를 진행 중이다. 이는 TSMC CoWoS 병목을 타개하기 위한 전략적 움직임이며, 구글·메타 등 글로벌 고객 확보 기대를 높이고 있다.

    • 주요 장비 공급 업체: E&R 엔지니어링, C Sun Manufacturing, AblePrint Technology 등
    • 목표: 2026년 하반기부터 장비 납품 시작 및 대형 고객 확보

    2.3 시장 반응과 투자자 시각

    인텔은 2026년 5월 초부터 주가 급등을 경험했으며, 12% 상승 후 신고가 기록까지 이어졌다. 이는 EMIB 기술을 포함한 첨단 패키징 및 파운드리 경쟁력에 대한 기대감이 반영된 결과다.

    • 투자자 분석: “EMIB가 TSMC CoWoS와 차별화된 비용·수율을 제공해 파운드리 경쟁에 변화를 줄 것”

    3️⃣ EMIB와 TSMC CoWoS 비교

    항목EMIB (인텔)CoWoS (TSMC)
    구조실리콘 브릿지 + TSV, 인터포저 전체 사용 안 함대형 실리콘 인터포저(전체) 사용
    패키지 규모직사각형 기판 사용으로 낭비 영역 최소화원형 웨이퍼 기반, 규모가 커질수록 비효율 발생
    비용수백 달러 수준 (브릿지당)900~1,000달러 수준
    수율최신 보고서에선 90% 수준 도달 (EMIB‑T)고복잡도 패키지로 수율이 낮을 위험 (특히 대형)
    확장성브릿지 삽입 위치 자유, 크기·포맷 다양화 용이CoWoS‑L, CoWoS‑S 등 레티클 규모 확대 필요
    생산 지역미국·베트남 등 다변화된 생산 거점주로 대만에서 집중 생산
    고객 적용 사례현재 구글·메타·애플·테슬라 검토 단계엔비디아·구글·마이크로소프트 등 실서비스 적용

    요약: EMIB는 비용·수율·생산 유연성 면에서 강점을 가지며, 특히 미국 기반 제조라는 차별성을 통해 전략적 공급망 다변화에 기여한다. 이는 AI 반도체 수요 폭증 시 대체 옵션으로서 주목받는다.


    4️⃣ SK 하이닉스와 인텔의 EMIB 협력 현황

    4.1 협력 배경

    • AI 가속기용 HBM 수요 급증: GPU·AI 가속기와 결합되는 HBM(고대역폭 메모리)의 공급이 급증하고 있다. TSMC의 CoWoS 생산 병목 현상이 지속되면서, 다양한 패키징 옵션이 필요하게 되었다.
    • 공급망 다변화 전략: SK 하이닉스는 TSMC 의존도 감소와 자체 HBM 고도화를 위해 EMIB 기술을 조기 도입하려는 움직임을 보였다.

    4.2 구체적인 R&D 진행 상황

    • 초기 연구개발 단계: SK 하이닉스는 인텔 EMIB를 시제품 테스트하고 있으며, 소재·부품 후보도 물색하고 있다.
    • 파일럿 라인 가동: SK 하이닉스는 국내에 소규모 2.5D 패키징 라인을 이미 운영 중이며, 여기서 EMIB 호환 테스트를 진행한다.
    • 양산 적용 전 단계: 아직 양산 적용 단계는 아니지만, 수율·안정성 확보를 위해 다양한 소재·부품 검증이 진행 중이다.

    4.3 투자자 및 시장 반응

    • 주가 급등: SK 하이닉스는 2026년 5월 12일 프리마켓에서 5% 이상 상승하며 200만원선 돌파 근접 상황까지 올라갔다. 이는 HBM·EMIB 협력 기대감에 따른 매수세가 반영된 결과다.
    • 코스피와 반도체 랠리: 같은 시기에 코스피 지수는 7950선에서 출발해 8000포인트 돌파 기대감까지 커졌으며, SK 하이닉스는 3.14% 상승을 기록했다.
    • 인텔 주가 연동: SK 하이닉스와 인텔 협력 소식이 나오면서 인텔 주가도 12% 상승하며 신고가를 경신했다. 이는 EMIB 기술에 대한 시장 기대를 반영한다.

    4.4 전략적 의미

    • 공급망 탄력성 강화: EMIB 기술을 도입함으로써 SK 하이닉스는 다양한 파운드리·패키징 옵션을 확보하고, 전 세계 AI 반도체 고객에게 다양한 선택지를 제공한다.
    • 수익성 개선: EMIB는 CoWoS 대비 비용이 낮고 수율이 높아 생산 비용 절감과 마진 확대가 가능하다.
    • 글로벌 협업 시너지: 인텔은 내부 고객뿐 아니라 외부 파트너와의 협력을 확대하고 있으며, SK 하이닉스와 같은 메모리 강자를 합류시키는 것은 패키징 생태계 전반의 경쟁력 제고에 기여한다.

    5️⃣ 시장 반응과 주가 흐름

    기업주가 변동 (최근)원인·주요 뉴스
    SK 하이닉스5% 급등(프리마켓), 200만원선 근접EMIB 기반 HBM 연구개발, AI 칩 수요 확대
    인텔12% 급등, 신고가 경신EMIB·18A‑P 공정 성공 기대, 구글·메타·애플 고객 검토
    미국 반도체 지수불트런(필라델피아 반도체 지수) +2.6%, 규모 확대AI 가속기와 고대역폭 메모리 수요 상승

    핵심 인사이트: EMIB 기술이 핵심 부품(HBM)과 AI 가속기의 연계 고도화를 가능케 함에 따라, 해당 기술을 보유하거나 도입하는 기업들의 주가가 동반 상승하는 패턴을 확인할 수 있다.


    6️⃣ EMIB 적용 사례와 기대 효과

    6.1 AI 가속기와 GPU

    • NVIDIA·AMD 등이 설계한 AI 가속기는 GPU와 HBM을 2.5D 패키징으로 결합하는 것이 핵심이다. EMIB는 고대역폭 연결을 저비용으로 구현해 AI 연산 효율을 극대화한다.

    6.2 데이터센터와 서버

    • 구글·메타·애플은 차세대 데이터센터용 AI 칩(예: 구글 TPU, 메타 MTIA)에서 EMIB 적용을 시범 검토하고 있다. 이는 대형 파우치 패키지 비용 절감과 미국 내 생산 가능성을 동시에 확보하려는 전략이다.

    6.3 HBM 메모리 생산 확대

    • SK 하이닉스는 HBM4·HBM5 제품 라인업을 개발하고 있으며, EMIB와 결합해 수율·안정성을 높이고 있다. 이를 통해 고성능 AI 서버/클라우드 시장에 대한 공급을 확대한다.

    6.4 비용 절감과 경쟁력 향상

    • EMIB는 수백 달러 수준의 패키징 비용으로 CoWoS 대비 약 70~80% 저렴하게 구현 가능하다. 이는 고성능 AI 시스템 전체 비용 구조를 크게 낮춘다.

    6.5 생산지 다변화와 규제 대응

    • 미국 내 생산: 인텔은 오리건·베트남에 EMIB 생산 라인을 확보해 미국 내 공급망을 강화한다. 이는 미국 정부의 반도체 공급망 보조 정책과도 부합한다.
    • 수출 규제 회피: EMIB 기반 패키징은 미국 기반 제조 특성상, 수출 규제 리스크를 낮추어 글로벌 고객에게 안정성을 제공한다.

    7️⃣ 생산능력 확대와 글로벌 고객 확보

    7.1 인텔의 생산 인프라 전략

    • 오리건·베트남 공장에 대규모 EMIB 장비를 발주하고, 2026년 하반기부터 장비 납품을 시작한다.
    • 대형 고객 확보: 구글·메타를 비롯해 애플·테슬라·브로드컴 등도 EMIB 적용을 검토하고 있어, 2026~2027년에 대량 주문이 들어올 전망이다.

    7.2 SK 하이닉스의 공급망 다변화

    • 기존 TSMC CoWoS 의 의존도를 낮추기 위해 인텔 EMIB와 자체 2.5D 라인을 활용한다.
    • 시장 기대감이 반영돼 SK 하이닉스 주가 상승 및 HBM4·HBM5 제품 라인업 확대가 가속화될 것으로 보인다.

    7.3 글로벌 시장 전망

    • 전문가 의견: EMIB는 대형 AI 칩에 대한 비용·수율·규모 면에서 CoWoS와 대등하거나 우위를 점할 가능성이 높다.
    • 시장 규모: 전 세계 유리기판·EMIB 기반 패키징 시장은 2028년까지 84억 달러(약 12조 원) 규모로 성장 전망이다.

    8️⃣ 기술적 과제와 앞으로의 전망

    8.1 현재 직면한 도전 과제

    과제설명해결 방안
    수율 문제실리콘 브릿지와 TSV가 결합되면 재료 불일치·기계적 스트레스가 발생하여 수율 저하 위험이 있다.고도화된 공정 제어와 검사 장비 도입, 재료 조합 최적화
    규모 확장성현재 EMIB는 중소 규모 패키지에 적합; 대형 AI 칩에 적용하려면 브릿지 수와 배치가 복잡해진다.EMIB‑T와 같은 확장형 브릿지 기술 개발, 설계 자동화 도입
    고객 인증구글·메타·애플 등 주요 고객이 아직 정식 채택 단계가 아니다.양산 테스트와 신뢰성 검증을 통해 케이스 스터디 제공
    규제·수출 통제미국 내 제조가 늘어나면서 수출 규제에 대한 대응 필요.다중 생산거점 및 복합 공급망 구축으로 위험 분산

    8.2 향후 로드맵

    1. 2026~2027년: 인텔 EMIB‑T 대형 고객(구글·메타)과 양산 계약 체결 및 생산량 확대.
    2. 2027~2028년: SK 하이닉스와 인텔 협력으로 HBM4·HBM5에 EMIB 결합 적용, 수율 90% 이상 목표 달성.
    3. 2029년: 유리기판 기반 2.5D와 EMIB가 병행 적용되며 AI 칩 비용 구조 전반에 혁신을 가져올 전망.

    8.3 기대 효과 요약

    • 비용 절감: 기존 CoWoS 대비 70~80% 비용 절감 (수백 달러 수준)
    • 공급망 탄력성: 미국·베트남 생산 기반으로 공급망 위험 최소화
    • 시장 경쟁력 강화: AI 가속기·HBM·서버 시장에서 다양한 파트너십을 통한 시너지 기대
    • 환경·에너지 효율: 작은 브릿지 설계와 재료 사용 최소화로 에너지 효율 향상

    9️⃣ 결론

    EMIB는 인텔이 자체적으로 개발한 2.5D 패키징 혁신 기술로, 다이간 고대역폭 연결을 저비용·고수율로 구현한다. SK 하이닉스가 인텔과 협력해 EMIB 기반 HBM 패키징 연구를 진행한다는 소식은, AI 가속기와 고성능 서버 시장에 새로운 공급망 옵션을 제공한다는 점에서 큰 의미를 가진다.

    현재 EMIB는 코스트 절감, 생산능력 다변화, 수율 향상의 세 축을 통해 TSMC CoWoS와 차별화된 가치를 제공하고 있다. 인텔은 미국·베트남 생산 확대와 구글·메타·애플 등 글로벌 고객 확보를 통해 EMIB를 AI 시대 핵심 인프라로 자리매김하고자 한다. SK 하이닉스는 이를 공급망 탄력성과 수익성 개선의 기회로 활용하고, HBM4·HBM5와 같은 차세대 메모리 제품에 EMIB를 적용함으로써 AI 반도체 시장에서의 경쟁력을 크게 강화할 것이다.

    EMIB의 기술 원리와 현재 협력 현황을 쉽게 정리한 이 글이, 반도체·패키징 분야의 최신 동향을 파악하고 향후 투자·사업 전략을 수립하는 데 도움이 되기를 기대한다.


    관련 기사

    https://www.autodaily.co.kr/news/articleView.html?idxno=543993
