[2026.08.25] 엔비디아 그록3(Groq3) LPX 랙 양산과 AI 반도체 패러다임의 대전환: SRAM vs HBM 구조 분석 및 밸류체인 투자 전략

엔비디아 그록랙 구조
디스어그리게이티드 추론 구조 (Disaggregated AI Inference Architecture)

Rubin GPU (HBM4): 입력 데이터 분석 및 문맥 파악을 전담하는 Prefill 단계

Groq3 LPU (On-chip SRAM): 초당 3,400 토큰 생성을 전담하는 초저지연 Decode 단계

3단계 메모리 계층 구조 비교 (3-Tier Memory Hierarchy)

SRAM: Ultra Low Latency / 40 PB/s Bandwidth (실시간 순차 토큰 생성)

HBM: High Bandwidth / Large Capacity (학습 및 병렬 연산)

DDR5: System Memory Buffer (대용량 KV 캐시 및 백업)

디자인 톤앤매너: 글로벌 테크 및 금융 분야에 어울리는 다크 네이비 & 네온 블루/그린 아키텍처 비주얼로 완성되었습니다.

📌 엔비디아 그록3 LPX Executive Summary

역대 최대 라이선스 계약의 상용화: 엔비디아가 200억 달러(약 27조 원) 규모의 라이선스 계약으로 확보한 그록(Groq) 기술 기반 ‘그록3 LPX’ 랙 양산에 돌입했습니다. 네오클라우드 네비우스(Nebius) 데이터센터에 베라 CPU, 루빈 GPU와 함께 첫 배치되며 올해 말 가동됩니다.
추론 시장의 게임 체인저 (Disaggregated Architecture): 프롬프트 입력(Prefill)은 고성능 GPU(루빈)가, 실시간 응답 토큰 생성(Decode)은 초저지연 SRAM 기반 LPU(그록3)가 분담하는 ‘디스어그리게이티드(분산) 추론’이 본격 적용됩니다.
압도적인 초저지연 성능: Gemma 4 31B 모델(10만 토큰 컨텍스트) 기준 초당 3,400 토큰을 처리하며, 경쟁사 대비 최대 4배 빠른 반응성을 확보하여 실시간 AI 코딩 및 에이전트 서비스의 핵심으로 부상했습니다.
투자의 패러다임 변화: ‘GPU + HBM’ 단일 공식에서 벗어나 SRAM, 비메모리 OSAT/테스트, 대면적 FC-BGA 기판, CPO(광반도체), 데이터센터 전력 인프라 중심으로 수혜주 밸류체인이 이동합니다.

1. 서론: AI 데이터센터 시장의 미세 균열과 대변혁의 시작

AI 반도체 시장을 수년간 지배해 온 패러다임은 명확했습니다. “더 커다란 GPU에 더 넓은 대역폭의 HBM(고대역폭 메모리)을 부착하여 거대한 단일 클러스터로 묶는다.” 이 공식은 거대언어모델(LLM)의 사전 학습(Training) 및 대규모 컨텍스트 입력 처리에는 최적의 성능을 발휘해 왔습니다.

하지만 AI 시장의 중심축이 단순 모델 개발과 학습을 넘어 실질적인 상용 서비스, 즉 ‘AI 에이전트(AI Agent)’, ‘실시간 자율 코딩’, ‘초저지연 대화형 AI’ 형태의 추론(Inference) 단계로 빠르게 이동함에 따라 기존 GPU 단일 구조의 치명적인 한계가 드러나기 시작했습니다.

가장 큰 문제는 바로 ‘디코드(Decode) 단계에서의 메모리 병목 현상’입니다. AI 모델이 응답 토큰을 하나씩 순차적으로 생성할 때, GPU 내부 연산기(ALU)는 일거리가 부족해 노놀 정도로 놀고 있는 반면, 외부 메모리에서 파라미터 가중치를 지속적으로 읽어오는 과정에서 거대한 연산 지연(Latency)이 발생합니다. 이는 곧 서비스 운영 비용의 증가와 사용자 경험의 저하로 직결됩니다.

이러한 상황에서 글로벌 AI 반도체 대장주인 엔비디아(NVIDIA)가 마침내 파격적인 카드를 꺼내 들었습니다. 지난해 12월 사상 최대 규모인 200억 달러(약 27조 원)를 들여 인수한 초저지연 추론 칩 스타트업 ‘그록(Groq)’의 기술을 마침내 자사의 차세대 데이터센터 플래그십 아키텍처인 ‘베라 루빈(Vera Rubin)’ 플랫폼의 전용 추론 가속 랙인 ‘그록3 LPX(Groq3 LPX)’ 형태로 상용화 및 본격 양산에 들어갔다고 공식 발표했습니다.

2. 엔비디아의 결단: 200억 달러 거래의 결실, 그록3 LPX 양산 본격화

엔비디아는 네오클라우드(Neo Cloud) 주요 공급업체인 네비우스(Nebius)의 데이터센터를 시작으로 그록3 LPX 랙 배치를 개시했다고 밝혔습니다. 이번 배치는 엔비디아의 차세대 CPU인 ‘베라(Vera)’ 및 차세대 flagship GPU인 ‘루빈(Rubin)’과 함께 병렬 결합 형태로 이루어지며, 올해 말 본격적인 가동을 앞두고 있습니다.

엔비디아 최고경영자(CEO) 젠슨 황(Jensen Huang)은 지난 3월 베라루빈 및 그록3 LPX 공개 행사에서 다음과 같이 선언한 바 있습니다.

“코딩 및 초저지연 애플리케이션을 위해 마련된 데이터센터 공간의 최소 4분의 1(25%)을 그록 랙에 할당하고, 나머지 75%는 100% 베라루빈 NVL72 GPU 시스템으로 채울 것입니다.”

이는 단순한 단일 칩 세일즈가 아니라 데이터센터 전체 공간과 전력 배분을 철저히 워크로드 성격에 맞춰 재구성하겠다는 의지입니다.

💡 엔지니어링 인사이트: 왜 네오클라우드 네비우스인가?

네비우스와 같은 네오클라우드 업체들은 기존 빅테크(Hyperscaler)와 달리 최신 AI 추론 워크로드를 유연하게 수용하고, 토큰당 최고 단가를 매길 수 있는 프리미엄 API 서비스(Token Factory)를 서비스화하는 데 집중합니다. 디온 해리스 엔비디아 AI 인프라 책임자가 언급했듯, 초저지연 토큰 생성 능력은 코딩 에이전트, 실시간 음성 통화 API 등에서 사용자에게 고가의 프리미엄 서비스 요금을 부과할 수 있는 핵심 차별화 요소가 됩니다.

3. 그록3 LPX 랙의 기술 스펙 및 하드웨어 구성 심층 분석

엔비디아가 공개한 그록3 LPX 랙의 실제 하드웨어 스펙은 반도체 엔지니어링 관점에서 대단히 파격적인 수치들로 가득 차 있습니다. 정밀 검증된 칩 단위 및 랙 단위의 세부 하드웨어 명세는 다음과 같습니다.

3.1. LPU 칩 단위 vs LPX 랙 단위 하드웨어 스펙 비교

그록의 핵심 가속기인 LPU(Language Processing Unit)는 고속 연산 장치와 온칩 SRAM이 1:1로 밀접하게 결합된 특수 목적용 반도체(ASIC)입니다. 1개의 LPU 칩에는 500메가바이트(MB)의 SRAM이 고밀도로 적층되어 있으며, 칩 내부 대역폭은 초당 150테라바이트(TB/s)에 달합니다. 엔비디아는 이 LPU 칩 256개를 단일 LPX 랙 안에 상호 초연결망으로 집적시켰습니다.

구분 항목	칩(LPU) 1개 단위	랙(LPX) 전체 (256개 LPU)	기술적 의의 및 비고
SRAM 용량 (On-chip)	500 MB	128 GB	외부 DRAM 경유 없이 칩 내에서 초고속 처리
SRAM 내부 대역폭	150 TB/s	40 PB/s (40,000 TB/s)	지연시간(Latency)을 피코초(ps) 수준으로 축소
스케일업(Scale-up) 대역폭	2.5 TB/s	640 TB/s	256개 칩을 단일 논리 메모리로 묶는 상호연결망
DDR5 보조 시스템 메모리	–	12 TB	대규모 컨텍스트 및 KV 캐시 오프로드 백업용

※ 기사에 언급된 “5억 MB SRAM”은 오기이며, 실제 스펙은 칩당 500MB, 랙 전체(256개 칩) 기준 128GB SRAM이 정확한 수치입니다.

128GB라는 용량이 숫자로만 보면 HBM(수 TB 단위) 대비 작아 보일 수 있으나, 초당 40페타바이트(PB/s)라는 압도적인 대역폭이 조합됨으로써 순차 토큰 생성 속도에서 비교 불가능한 성능을 발휘하게 됩니다.

3.2. 벤치마크 성능: Gemma 4 31B 및 실시간 작업에서의 성능 혁신

독립 AI 벤치마크 평가 기관인 아티피셜 애널리시스(Artificial Analysis)의 최신 테스트 결과에 따르면, 그록3 LPX 랙 시스템에서 Gemma 4 31B 모델을 100,000(10만) 토큰의 컨텍스트 환경에서 실행했을 때, 초당 3,400 출력 토큰(Tokens/sec)이라는 처리 속도를 기록했습니다.

이는 현재 시장에 존재하는 어떠한 동일 규모 GPU 클러스터 랙과 비교해도 최대 4배 이상 빠른 응답성(Responsiveness)입니다. 인간이 1초에 읽을 수 있는 글자 수가 대략 10~20 토큰 수준임을 감안할 때, 초당 3,400 토큰은 인간의 인지 속도를 완전히 초월한 수치이며, 대규모 소스 코드를 실시간으로 분석하고 수정안을 즉시 반환해야 하는 ‘에이전틱 AI 코딩 워크로드’에서 절대적인 위력을 발휘합니다.

4. 데이터센터 아키텍처의 격변: 디스어그리게이티드(Disaggregated) 추론의 등장

4.1. 베라 루빈(Vera Rubin) 모듈식 랙 생태계에서의 위치

그록3 LPX 랙은 독립 제품이 아니라 엔비디아가 새롭게 제시하는 베라 루빈(Vera Rubin) 랙 스케일 토탈 인프라를 구성하는 5가지 핵심 목적별 랙 중 하나로 완벽히 통합 배치됩니다.

베라루빈 NVL72 GPU 랙: 대규모 연산 및 모델 학습, 입력 프리필(Prefill) 전담
베라 CPU 랙: 데이터센터 전체 관리, 오케스트레이션 및 파이프라인 스케줄링
그록3 LPX 추론 가속 랙: 초저지연 디코드(Decode) 및 순차 토큰 생성 전담
블루필드-4 STX 스토리지 랙: 데이터 초고속 I/O 및 보안 오프로드
스펙트럼-6 SPX 이더넷 랙: 랙 간 초고속 데이터 통신 네트워크 제어

이 시스템을 구동하기 위해 엔비디아는 베라 CPU, 루빈 GPU, NVLink 6 스위치, ConnectX-9 SuperNIC, BlueField-4 DPU, Groq3 LPU, 그리고 실리콘 포토닉스 기반 Spectrum-X CPO 스위치 등 총 7종의 신규 반도체 칩을 동시 양산 체제로 전환시켰습니다.

4.2. 기존 동종 GPU 클러스터 vs 신규 디스어그리게이티드 구조 비교

기존 AI 데이터센터는 동일한 동종(Homogeneous) GPU를 촘촘히 배열하고, 이 GPU 클러스터가 입력 데이터 처리(Prefill)와 출력 토큰 생성(Decode)을 순차적으로 모두 수행하는 방식이었습니다.

🔄 워크로드 분리(Disaggregation)의 핵심 메커니즘

LLM 추론 워크로드는 크게 두 단계로 나뉩니다.

Prefill (프리필) 단계: 수천~수십만 자의 프롬프트를 한 번에 읽고 컴퓨팅하는 단계. 대규모 병렬 연산력과 고용량 메모리(HBM)가 필수적이므로 루빈 GPU가 전담합니다.
Decode (디코드) 단계: 앞선 문맥을 바탕으로 단어를 한 개씩 순차적으로 생성해 나가는 단계. 연산량 자체는 적지만 매 토큰 생성마다 메모리 가중치를 읽어와야 하므로 초저지연 메모리 대역폭(SRAM)이 핵심입니다. 이를 그록 LPU가 전담합니다.

기존에는 비싼 HBM과 수천 개의 Tensor core를 갖춘 GPU가 디코드 단계에 묶여 있으면서 메모리 병목 때문에 연산 자원을 90% 이상 놀리는 극심한 비효율이 발생했습니다. 엔비디아는 프리필과 디코드를 물리적인 랙 수준에서 분리하여, “각 작업 특성에 가장 완벽히 부합하는 프로세서와 메모리를 배치하는 분산 아키텍처”로 변혁을 완료했습니다.

5. 메모리 반도체 3대 매체(SRAM vs HBM vs DDR5)의 역할 및 특성 비교

AI 가속기에 사용되는 대표적인 3가지 메모리 반도체 매체의 물리적·구조적 차이점을 이해해야 향후 반도체 주식 투자의 방향성을 잡을 수 있습니다.

구분 항목	SRAM (Static RAM)	HBM (High Bandwidth Memory)	DDR5 (System DRAM)
시스템 내 주요 역할	LPU 온칩 초저지연 캐시/메모리	GPU 대규모 병렬 연산 메인 메모리	랙 단위 대용량 KV 캐시 보조 버퍼
적용 시스템 예시	그록3 LPX (칩당 500MB / 랙당 128GB)	루빈, 블랙웰 NVL72 GPU 등	그록3 LPX 랙 (랙당 12TB)
대역폭 (Bandwidth)	극상 (랙당 40 PB/s)	상 (초당 수 TB/s 수준)	중 (초당 수백 GB/s 수준)
지연시간 (Latency)	최저 (수 피코~나노초 이하)	보통 (DRAM 특성상 SRAM보다 느림)	높음 (버스 통신 지연 존재)
비용 및 단가	극도로 비쌈 (트랜지스터 6개/Bit)	고가 (TSV 적층 및 첨단 패키징)	상대적 저렴 (면적 대비 용량 큼)
집적도 및 용량 한계	매우 낮음 (칩당 MB 단위 제한)	높음 (수십~수백 GB 단위)	극대 (TB~PB 단위 확장 용이)

5.1. SRAM: 그록 LPU의 초저지연을 가능케 하는 무기

SRAM은 1비트의 데이터를 저장하는 데 6개의 트랜지스터(6T)를 사용합니다. 전원이 공급되는 동안 커패시터 재충전(Refresh) 동작이 필요 없으므로 반응 속도가 비약적으로 빠릅니다. 그록 LPU는 외부 메모리 인터페이스를 거치지 않고, 칩 내부(On-chip) 연산기 바로 옆에 SRAM을 배치하여 데이터 전송 지연시간을 제로에 가깝게 줄였습니다.

단점은 셀 면적이 너무 커서 칩 하나의 실리콘 다이에 탑재할 수 있는 용량이 500MB 수준에 불과하다는 점입니다. 엔비디아와 그록은 이 한계를 256개의 칩을 640TB/s 초고속 초연결 망(Scale-up Interconnect)으로 묶어 랙 전체를 하나의 128GB 대형 논리 SRAM 풀로 구현함으로써 극복했습니다.

5.2. HBM: 여전한 학습 및 대규모 데이터의 왕좌

HBM은 DRAM 다이를 수직으로 8층, 12층, 16층 쌓아 올린 후 TSV(관통실리콘비아)로 연결한 초고속 메모리입니다. 대용량 파라미터를 한 번에 올려놓고 병렬 연산을 퍼부을 수 있어 학습(Training)과 대규모 프롬프트 입력(Prefill)에는 대체 불가능한 핵심 매체입니다. 그러나 DRAM의 근본적인 한계인 억세스 레이턴시(Latency)가 존재하므로, 토큰을 1개씩 만들어내는 순차 디코드 과정에서는 대역폭 소모 대비 효율이 급격히 떨어지는 현상이 발생합니다.

5.3. DDR5: 대용량 백업 스토리지 및 파라미터 오프로드

그록3 LPX 랙에 설치된 12TB의 DDR5는 실시간 토큰 생성에 직접 참전하기보다는, 128GB SRAM 범위를 넘어서는 대규모 모듈 가중치나 이전 대화 문맥(KV Cache) 데이터를 임시 보존하고 필요시 SRAM으로 고속 교체(Swapping)해 주는 백업 창고 역할을 담당합니다.

6. 빅테크 진영 간 랙 단위(Rack-Scale) 아키텍처 대격돌: 엔비디아 vs AMD

AI 반도체 전쟁은 단품 칩 판매에서 데이터센터 전체를 랙 단위로 패키징하여 공급하는 ‘랙 스케일 시스템 경쟁’으로 격화되었습니다. 특히 AMD 역시 반도체 스타트업 세레브라스(Cerebras)와 손을 잡고 이에 강력히 맞서고 있습니다.

비교 항목	엔비디아 연합 (Vera Rubin NVL72 + Groq3 LPX)	AMD + 세레브라스 연합 (Helios + CS-4 랙)
핵심 칩 구성	Rubin GPU 72개 + Vera CPU 36개 + Groq3 LPU 256개	MI300X/MI350X GPU 랙 + Cerebras CS-4 (WSE-3T) 3개
온칩 SRAM 용량	128 GB (Groq LPX 랙 기준)	132 GB (CS-4 랙 기준)
SRAM 대역폭	40 PB/s (초당 40,000 TB)	129.6 PB/s (초당 129,600 TB)
HBM 총 용량 및 대역폭	20.7 TB (HBM4) / 1,580 TB/s	13.8 TB ~ 20.7 TB (HBM3e/4) / 380~580 TB/s
DDR5 확장성	12 TB (랙 내부 버퍼)	최대 1.2 PB (MemoryX 단일 주소 매핑)
상용화 실사례 및 속도	네비우스 (초당 3,400 토큰 / Gemma 4 31B)	오픈AI 울트라패스트 모드 (초당 750 토큰)

6.1. SRAM 대역폭 관점에서의 분석

AMD와 세레브라스 연합은 거대한 단일 실리콘 웨이퍼 전체를 하나의 칩으로 만드는 ‘웨이퍼 스케일 엔진(WSE-3T)’을 사용합니다. 수치상 SRAM 대역폭이 129.6 PB/s에 달해 엔비디아+그록(40 PB/s)을 앞섭니다. 하지만 세레브라스 방식은 단일 웨이퍼 수율 문제와 수리성, 열관리 난이도가 극도로 높습니다. 반면 엔비디아+그록 조합은 모듈식 디스어그리게이션 구조를 채택하여 생산 수율과 인프라 확장성, NVLink 수평 생태계와의 통합 운용성에서 훨씬 뛰어난 고객 편의성을 제공합니다.

6.2. HBM 대역폭 관점에서의 분석

학습 및 대규모 가중치 처리의 핵심인 HBM 대역폭에서는 차세대 HBM4를 선제 적용한 엔비디아 베라 루빈(1,580 TB/s)이 AMD 헬리오스 랙을 큰 폭으로 앞서고 있습니다. 결국 두 공룡 모두 “HBM(대용량) + SRAM(초저지연) + DDR5(백업)”라는 3단계 하이브리드 메모리 아키텍처로 수렴하고 있음을 확인할 수 있습니다.

7. 파운드리 및 공급망(Supply Chain)의 구조적 재편

엔비디아의 그록3 LPX 랙 상용화는 반도체 파운드리 생태계에도 거대한 지각변동을 일으키고 있습니다. 바로 파운드리 이원화(Dual Sourcing)입니다.

🌐 공급망 리스크 분산 전략

기존 엔비디아의 주력 GPU(블랙웰, 루빈)는 전량 대만 TSMC의 첨단 공정과 CoWoS 패키징에 의존하고 있습니다. 그러나 그록3 LPU 칩은 삼성전자 파운드리(평택/테일러 4nm 공정)가 전량 생산을 맡고 있습니다. 엔비디아는 M&A 및 기술 라이선스 방식을 통해 포트폴리오를 다변화하는 동시에, TSMC에 몰려 있던 첨단 공정 병목 리스크를 삼성전자 파운드리로 분산시키는 고도의 전략을 펼치고 있습니다.

이는 삼성전자 파운드리 사업부에 단비와 같은 가동률 상승 및 기술 검증의 기회를 제공하며, 대만 외 지정학적 리스크에 대비하려는 글로벌 빅테크들에게 매우 중요한 이원화 이정표가 될 것입니다.

8. 유명 경제 블로거의 투자 가이드: 수혜주 심층 분석 및 포트폴리오 전략

주식 투자 관점에서 엔비디아의 그록3 LPX 양산 소식은 명확한 시그널을 던지고 있습니다. 기존 “AI 반도체 = 무조건 HBM 관련주”라는 단순한 투자의 공식이 깨지고 있다는 점입니다.

8.1. 단기적 관점 (6개월 ~ 1년): 확실한 밸류체인 직수혜주 모멘텀

단기적으로는 모멘텀이 확실한 파운드리 디자인하우스, 고다층 PCB, FC-BGA 기판, 비메모리 OSAT 및 전력 인프라 기업으로의 수급 쏠림이 가시화될 것입니다.

① 삼성전자 파운드리 생태계 (DSP / 디자인하우스)

삼성전자 (005930): 그록3 LPU 4나노 위탁생산을 전담하며 파운드리 가동률 상승 및 턴어라운드 계기 마련. 초기 그록 지분 투자자로서 투자 자산 가치 재평가 유효.
가온칩스 / AD테크놀로지 / 세미파이브: 삼성 파운드리 핵심 DSP 라인업으로, 글로벌 빅테크들의 추론용 ASIC 및 LPU 개발 주문 증가에 따른 직접적 실적 수혜.

② 고다층 PCB 및 고부가가치 패키지 기판 (FC-BGA)

이수페타시스 (007660): 랙 단위 초고속 통신(Spectrum-6, NVLink) 가동에 따라 초고다층 MLB(Multi-Layer Board) PCB 수요 폭발.
삼성전기 (009150): SRAM 기반의 초고밀도 다이가 256개 탑재되는 LPX 랙 및 베라루빈 랙용 대면적, 고층수 FC-BGA 공급 확대로 강력한 리레이팅 기대.

③ 비메모리 OSAT 및 특화 테스트 소켓

ISC (095070) / 리노공업 (058470) / 두산테스나 (131970): 기존 HBM 단순 메모리 검사 장비와 달리, 고주파·저지연 LPU/ASIC 칩을 검사하기 위한 초고속 테스트 소켓 및 외주 테스트(OSAT) 수요 급증.

④ 데이터센터 전력 및 신호 인프라

HD현대일렉트릭 (267260) / LS ELECTRIC (010120): 랙당 전력 소모량이 수십~수백 kW 단위로 폭증함에 따라, 반도체 아키텍처 변혁과 무관하게 강력한 단기 및 중기 실적 모멘텀 유지.

8.2. 중장기적 관점 (1년 ~ 3년): AI 시장 재편에 따른 전략적 엑시트 & 재배치

구분	주요 대상 종목 / 분야	중장기 영향 및 대응 투자 전략
기존 HBM 독점 밸류체인	SK하이닉스, 한미반도체 등	[리스크 관리] HBM 수요가 당장 줄지는 않으나, “HBM 없이는 AI가 불가능하다”는 고평가 프리미엄 약화. 반등 시 비중 축소 전략 유효.
첨단 패키징 & CPO (광반도체)	에스티아이, 이오테크닉스, 제너셈 등	[비중 확대] 랙당 640TB/s ~ 129.6PB/s 대역폭 감당을 위한 실리콘 포토닉스(CPO) 및 2.5D/3D 패키징 장비 필수화.
ASIC 파운드리 & IP	삼성전자 파운드리 및 가온칩스	[비중 확대] 빅테크들의 자체 ASIC 및 추론용 LPU 채택 확대에 따른 TSMC 대안으로서의 가치 상승.

8.3. 모델 포트폴리오 가이던스 (Portfolio Allocation)

📊 추천 포트폴리오 비중 배분

단기 트레이딩 섹터 (비중 30~40%): 삼성전기, 이수페타시스, ISC, 가온칩스 중심 구성. 엔비디아 및 AMD의 랙 양산 가동 실적 및 네비우스 데이터센터 매출이 가시화되는 시점까지 주가 모멘텀 극대화 전략.
중장기 롱(Long) 섹터 (비중 40~50%): 삼성전자(메모리 단점 상쇄 및 파운드리 대반격 수혜), HD현대일렉트릭/LS ELECTRIC(전력망 독점력).
HBM 편중 종목 리스크 헤지 (비중 10~20% 축소 유도): HBM 단일 모멘텀으로 PBR 멀티플이 과도하게 상승한 고평가 장비주는 실적 발표 시점마다 이익 실현 후 비메모리/ASIC 테스터 및 CPO 수혜주로의 교체 매매 권장.

9. 결론: AI 반도체 2.0 시대, 투자자가 가져야 할 자세

엔비디아의 그록3 LPX 랙 본격 양산 선언은 단순한 신제품 출시 뉴스에 그치지 않습니다. 이는 AI 반도체 시장이 ‘GPU 단일 독주 시대(AI 1.0)’에서 ‘이종 가속기 결합 및 디스어그리게이티드 추론 시대(AI 2.0)’로 완벽히 진화했음을 알리는 거대한 분수령입니다.

입력 데이터 처리(Prefill)와 출력 토큰 생성(Decode)이 분리되고, HBM과 SRAM, DDR5가 각자의 위치에서 최적의 연산 효율을 극대화하는 시대입니다.

투자자 여러분 역시 과거의 성공 방정식이었던 “HBM 일변도” 관성에서 벗어나, 초저지연 SRAM 생태계, 대면적 FC-BGA 기판, 비메모리 특화 테스트 소켓, 그리고 CPO 및 전력 인프라라는 차세대 밸류체인으로 유연하게 시선을 넓혀야 할 때입니다.

변화의 흐름을 가장 먼저 읽고 하드웨어 구조의 본질을 파악하는 자만이 거친 기술주의 파도 속에서 지속 가능한 압도적 수익률을 쟁취할 수 있을 것입니다.

2026-08-24

[2026.08.13]엔비디아의 파격적 반격: 1조 파라미터 ‘네모트론 4’와 오픈소스 AI 패권 전쟁

엔비디아의 파격적 반격
[인포그래픽 제목]
THE OPEN-SOURCE AI BATTLEGROUND (AUGUST 2026)
(2026년 8월 오픈소스 AI 전장)
[상단 좌측: 엔비디아의 전략적 공세]
- 제목: NVIDIA's 1 TRILLION PARAMETER OFFENSIVE: "NEMOTRON 4" (IN DEVELOPMENT)
- 인물: 젠슨 황(NVIDIA CEO)의 일러스트 및 말풍선 인용구 "Free AI is good for our hardware & chips."
- 그래픽: Blackwell Ultra/B300 서버 인프라에서 뇌 모양의 1T+ 파라미터 게이지로 연결되는 데이터 흐름.
- 체급 비교 (NVIDIA Nemotron Evolution): 기존 Nemotron 3 Ultra (550B) 대비 개발 중인 New Nemotron 4 (1T+)의 2배 규모 성장 시각화.
- 핵심 전략 (Key Strategies):
1. GPU Demand Boost (GPU 수요 증대)
2. Sovereign AI Growth (소버린 AI 성장 육성)
3. Defeating China's Rise (중국 AI의 부상 방어)

[상단 우측: 글로벌 오픈소스 리더보드 (2026년 8월 7일 기준)]
- 1위: Kimi K3 (Moonshot AI)
- 2위: GLM-5.2 (Z.ai)
- 3위: Kimi K2.6 (Moonshot AI)
- 4위: DeepSeek-V4-Pro-Max (DeepSeek)
- 5위: GLM-5.1 (Z.ai)
- 6위: Qwen3.5-397B-A17B (Alibaba)
- 7위: DeepSeek-V4-Flash-Max (DeepSeek)
- 주석: 상위 7개 모델을 모두 중국계 기업이 차지함. Llama, Gemma, Nemotron 등 미국 모델은 최상위권 진입 실패.
- 중국 상승 요인: 빠른 R&D, 글로벌 개발자 생태계 흡수, 연구소 간 협력 구조.

[하단: 기업 및 투자자를 위한 오픈소스 AI 선택 가이드]
1. TOP PERFORMANCE (비용 무관 최고 성능): KIMI K3 (왕관과 뇌 아이콘)
2. CODING & AGENTS + LIBERAL LICENSE (코딩 및 에이전트 + 자유 라이선스): GLM-5.2 (MIT LICENSE) (코드 화면과 로봇 팔 악수 아이콘)
3. MASS PROCESSING & LOWEST COST (대량 처리 및 최저 비용): DEEPSEEK V4 FLASH ($0.16 / 1M Tokens blended) (동전, 계산기, 속도 아이콘)
4. LARGE CODEBASE & CONTEXT (대규모 코드베이스 및 긴 문맥): QWEN3.6-PLUS (256K+ Context) (네트워크 지식 그래프 아이콘)

[하단 우측: 투자자 인사이트]
- "Compute Business" Paradox & Investor Insights:
- Open-Weight ≠ Open-Source (라이선스 필수 확인)
- 오픈 모델 이니셔티브는 결론적으로 NVIDIA GPU 판매를 촉진함.
- 하드웨어와 소프트웨어의 수직 통합이 엔비디아의 궁극적인 기술적 도랑(Moat)임.

2026년 8월 현재, 글로벌 인공지능(AI) 생태계는 역사상 가장 치열하고 복잡한 전환점을 지나고 있습니다. 최근 로이터(Reuters)와 디인포메이션(The Information)의 보도에 따르면, 엔비디아(NVIDIA)가 완전히 새로운 차원의 차세대 대형 언어 모델 ‘네모트론 4(Nemotron-4)’를 전격 개발 중인 것으로 확인되었습니다.

이번 포스팅에서는 어제 공개된 엔비디아의 파격적인 행보와 함께, 최신 오픈소스 AI 시장의 실태, 기술적 메커니즘, 그리고 젠슨 황 CEO가 그리는 하드웨어-소프트웨어 수직 통합 비즈니스 전략까지 깊이 있게 파헤쳐 보겠습니다.

1. 2026년 8월, 1조 파라미터급 ‘신형 네모트론 4’의 전격 등장

1조 파라미터(1T+) 체급으로의 대전환

이번 보도로 밝혀진 신형 네모트론 4는 지난 모델들과 체급 자체가 다릅니다. 최상위 모델의 파라미터(매개변수) 수만 최소 1조 개(1 Trillion+) 수준으로, 지난 6월에 공개되었던 Nemotron 3 Ultra(5,500억 개) 대비 무려 2배 이상 커진 규모입니다.

엔비디아가 이토록 거대한 거대언어모델(LLM)을 직접 사전학습(Pre-training)하는 배경에는 “글로벌 최정상급 오픈소스 AI 주도권을 되찾겠다”는 강한 위기감이 자리 잡고 있습니다.

전폭적인 자원 투입과 컴퓨팅 재임차

엔비디아는 신형 네모트론 4 개발을 위해 미증유의 인적·물적 자원을 쏟아붓고 있습니다.

인력 투입: 직전 모델인 Nemotron 3 Ultra의 논문 저자만 570명에 달했는데, 이번 프로젝트에는 이를 뛰어넘는 수의 핵심 연구진이 참여하고 있습니다.
컴퓨팅 인프라 재임차: 엔비디아는 자사의 최신 GPU(Blackwell Ultra / B300 등)를 구매해 간 주요 클라우드 서비스 제공업체(CSP)들로부터 서버를 다시 역임차(Lease-back)하는 파격적인 방식으로 초대형 인프라를 확보했습니다.

이 프로젝트는 현재 사전학습 데이터 구축과 기본 아키텍처 설계를 마치고, 이르면 올해 늦가을 출시를 목표로 막바지 준비 단계에 돌입해 있습니다.

2. 네모트론-4 340B로 증명된 기술적 핵심: ‘합성 데이터’ 파라다임

엔비디아가 1조 파라미터라는 거대 모델을 효율적으로 정렬(Alignment)할 수 있는 핵심 기술 기반은 이미 Nemotron-4 340B에서 완벽히 검증되었습니다.

1) Instruct + Reward 모델 쌍 기반 데이터 파이프라인

응답 생성: Nemotron-4-340B-Instruct 모델이 수많은 입력 프롬프트에 대해 다각도의 후보 응답을 생성합니다.
다차원 평가: Nemotron-4-340B-Reward 모델이 각 응답을 유용성(Helpfulness), 정확성(Correctness), 일관성(Coherence), 복잡성(Complexity), 장황함(Verbosity) 등 5가지 핵심 정밀 속성으로 채점합니다.
자동 필터링: 기준 점수를 통과한 최상위 데이터만 골라내어 RLHF(인간 피드백 기반 강화학습)를 대체하는 RLAIF(AI 피드백 기반 강화학습) 정렬 데이터셋을 구축합니다.

2) Daring Anteater 데이터셋의 충격적 성과

엔비디아는 이 자동화 파이프라인을 통해 단 10만 행으로 구성된 ‘Daring Anteater’ 합성 데이터셋을 제작했습니다. 이를 활용해 Meta의 오픈 모델인 Llama-3 70B Base 모델을 정렬한 결과, 사람이 직접 데이터 라벨링을 진행한 비중이 1% 미만이었음에도 불구하고 Meta의 공식 Llama-3-70B-Instruct 성능을 상회하는 엄청난 결과를 얻었습니다.

실제 엔비디아 모델 정렬 과정에 사용된 데이터의 98% 이상이 합성 데이터(Synthetic Data)로 채워졌으며, 이는 1조 파라미터급 차세대 네모트론 4 개발에서도 핵심 동력이 될 것입니다.

3. 엔비디아의 비즈니스 셈법: “소프트웨어는 공짜, 하드웨어로 돈을 번다”

엔비디아는 왜 막대한 자금을 들여 만든 프런티어급 AI 모델을 전 세계에 무료(오픈 웨이트)로 뿌리는 걸까요? 여기에는 젠슨 황 CEO의 철저히 계산된 하드웨어 비즈니스 셈법이 작동하고 있습니다.

“무료 AI는 하드웨어에 좋을 수밖에 없고, 칩에 좋을 수밖에 없다.”

— 젠슨 황 (NVIDIA CEO, 악시오스 인터뷰 중)

1) 고객 다변화 및 Big Tech 탈피 전략

OpenAI, Microsoft, Meta 등 엔비디아의 핵심 고객사들이 독자적인 AI 반도체(ASIC) 개발을 통해 GPU 의존도를 낮추려 시도하고 있습니다. 엔비디아는 최고 성능의 오픈 AI 모델을 무상으로 시장에 풀음으로써 글로벌 스타트업, 일반 기업, 국가 단위의 소버린 AI(Sovereign AI) 진영을 육성하고 있습니다. 결국 전 세계적으로 AI 도입이 폭발할수록, 이를 돌릴 엔비디아 GPU 판매량은 지속 증가하게 됩니다.

2) 하드웨어 Co-design 및 스트레스 테스트

1조 파라미터 사전학습은 그 자체로 최첨단 하드웨어 한계 테스트입니다. 엔비디아는 자사 최신 GPU인 Blackwell Ultra 단지 및 NVLink 인터커넥트 통신 인프라상에서 1조 파라미터 모델을 직접 훈련시키며, 차세대 CUDA 라이브러리와 하드웨어 병목(De-bottlenecking)을 미리 포착하고 완벽히 최적화합니다.

3) 에이전트 라우팅 생태계 주도

어제 함께 발표된 NeMo Switchyard 및 Nemotron 3.5 Lightning은 초대형 판단 작업은 1조 파라미터 모델(Nemotron-4)에 맡기고, 반복적인 작업은 하위 소형 MoE(Mixture of Experts) 모델에 할당하는 에이전트 오케스트레이션 기술입니다. 엔비디아는 소프트웨어 SDK 프레임워크까지 지배하여 글로벌 개발자 생태계를 완전히 흡수하려 합니다.

4. 2026년 8월 현재, 오픈소스 AI 시장 현황 분석

현재 오픈소스(오픈 웨이트) AI 시장은 미·중 간의 기술 격차가 역전되었을 정도로 격변하고 있습니다.

1) LLM Stats 리더보드 (2026년 8월 7일 기준)

순위	모델명	개발사 (국가)	종합 점수	추론 지수	코딩 점수	컨텍스트
1	Kimi K3	Moonshot AI (중국)	55.4	54.5	45.4	100만 토큰
2	GLM-5.2	Z.ai (중국)	46.8	46.1	38.4	100만 토큰
3	Kimi K2.6	Moonshot AI (중국)	44.6	44.8	35.2	26.2만 토큰
4	DeepSeek-V4-Pro-Max	DeepSeek (중국)	43.7	43.9	33.7	100만 토큰
5	GLM-5.1	Z.ai (중국)	40.4	40.1	33.1	20만 토큰
6	Qwen3.5-397B-A17B	Alibaba (중국)	39.7	39.5	23.1	–
7	DeepSeek-V4-Flash-Max	DeepSeek (중국)	39.4	40.2	29.4	100만 토큰

⚠️ 놀라운 현실: 오픈소스 종합 리더보드 상위 1위부터 7위까지가 모두 중국 기술 기업입니다. Meta의 Llama, Google의 Gemma, 엔비디아의 기존 Nemotron 등 미국의 주요 오픈 모델들은 종합 Top 7 진입에 실패하였으며, Nemotron 3 Ultra조차 종합 40위권 밖으로 밀려나 있는 실정입니다.

2) 분야별 최강자 및 추천 가이드

순수 추론(Reasoning): Moonshot AI의 Kimi K3가 54.5점으로 압도적 1위입니다.
코딩 & 에이전트(Coding/Agent): GLM-5.2는 코딩 점수 38.4점에 MIT 라이선스를 채택해 기업들의 상업적 실무 채택률이 매우 높습니다. 대규모 코드베이스 분석에는 Qwen3.6-Plus가 선호됩니다.
비용 대비 성능(API 가성비): DeepSeek-V4-Flash-Max는 100만 토큰당 혼합 가격이 $0.16에 불과해, Kimi K3($4.33) 대비 27배 이상 저렴합니다. 대량 반복 작업에 최적입니다.
한국어 및 다국어 특화: 글로벌 언어는 Qwen 계열(201개 언어)이 우수하지만, 국내 기업 실무 환경에서는 네이버 HCX, 카카오 Kanana, LG EXAONE 3.5 같은 국산 특화 모델의 만족도가 훨씬 높습니다.

5. 오픈소스 AI 도입 시 반드시 알아야 할 3가지 쟁점

기업 및 투자자 입장에서 오픈소스 AI 생태계를 접할 때 유의해야 할 필수 개념들입니다.

1) ‘오픈소스(Open Source)’ vs ‘오픈 웨이트(Open Weights)’

대부분의 오픈 AI 모델은 엄밀히 말해 ‘오픈 웨이트’입니다. 모델의 가중치(Weights) 파일은 다운로드할 수 있지만, 학습에 쓰인 수십 테라바이트의 원본 데이터나 구체적 코드는 공개되지 않습니다.

또한, GLM-5.2처럼 제약이 거의 없는 MIT 라이선스가 있는 반면, Kimi K3나 Llama 시리즈처럼 특정 월간 활성 사용자 수(MAU)나 대형 상업 서비스 이용 시 별도 계약을 요구하는 자체 라이선스도 많으므로 법적 검토가 필수적입니다.

2) 서빙 인프라 스택의 발전: vLLM & SGLang

과거에는 가중치를 받아도 이를 효율적으로 구동할 추론 엔진이 부족했습니다. 하지만 2026년 현재, UC 버클리 LMSYS 팀이 주도하는 vLLM이 글로벌 GPU 서빙의 표준 표준으로 자리 잡았고, 구조화된 출력(Structured Output)에 강한 SGLang 기술이 안착하며 기업들의 로컬 구축(On-Premise) 장벽이 대폭 낮아졌습니다.

3) 거대 모델의 호스팅 부담

1위 모델인 Kimi K3는 총 파라미터가 2.8조 개(활성 1,040억 개)에 달하여, 온프레미스로 직접 구축하려면 막대한 고성능 클라우드 인프라가 요구됩니다. 반면 DeepSeek V4 Flash 등 가성비 파이프라인을 혼합 구성하는 것이 현명한 AI 엔지니어링 전략입니다.

6. 결론 및 경제 블로거로서의 투자 인사이트

중국 AI 랩들이 막대한 연구진과 빠른 반복 개발(Iterative development)을 통해 글로벌 오픈 생태계의 주도권을 장악하자, 엔비디아는 “1조 파라미터 네모트론 4″라는 카드로 정면 승부를 선언했습니다.

[ 엔비디아의 네모트론 4 정면 승부 3대 핵심 목표 ]

1. 오픈 생태계 주도권 탈환 (중국 독주 저지)
2. 빅테크 자사 칩(ASIC) 견제 및 글로벌 고객층 다변화
3. 하드웨어(Blackwell GPU) + 소프트웨어(NeMo/CUDA) 통합 락인

투자자 시선에서 이번 사태는 엔비디아의 모트(Moat, 기술적 도랑)가 하드웨어 단품에 그치지 않고 소프트웨어 생태계로 더욱 강고해지고 있음을 보여줍니다. AI 기술 확산이 가속화될수록 컴퓨팅 파워 수요는 지속해서 늘어날 수밖에 없습니다.

올가을 베일을 벗을 엔비디아의 1조 파라미터 신형 네모트론 4가 과연 중국 오픈 모델 진영의 거센 추격을 꺾고 글로벌 AI 인프라 시장의 왕좌를 더욱 공고히 할 수 있을지, 지속적으로 주목해 보시기 바랍니다!

2026-08-12

[2026.08.12] CXL(Compute Express Link) 패러다임 대전환

AI 추론 시대의 메모리 구원투수 Compute Express Link(CXL): 기술적 본질, 3대 병목, 그리고 투자 전략 보고서

Compute Express Link(CXL) 경로: POC에서 부분 상용화까지 (CXL Path: PoC to Partial Commercialization - 2026):

글의 맥락: 포스팅 1절과 3절에서 다룬 CXL 표준 발전사(1.0에서 3.2)와 현재 상용화 수준(PoC 완료 및 초기 양산)을 시각화했습니다. 2026년 이정표에는 삼성과 SK하이닉스 로고를 배치하여 국내 기업의 주도성을 강조했습니다.

전통적 메모리 vs. CXL 풀드 메모리 (Traditional Memory VS CXL Pooled Memory):

글의 맥락: 포스팅 2절 "메모리를 나눠 쓸 수 있게 해주는 고속 통로"의 핵심 개념인 '메모리 풀링(Pooling)'과 '유휴 메모리(Stranded Memory)' 문제 해결 과정을 직관적으로 대조했습니다. CXL 스위치가 여러 CPU 간 메모리를 유연하게 배분하는 모습을 보여줍니다.

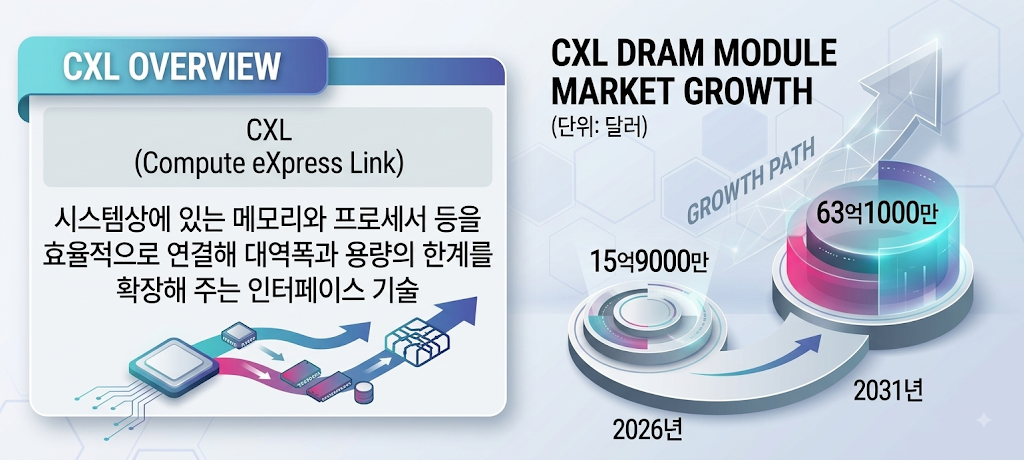

글로벌 CXL DRAM 모듈 시장 성장 (Global CXL DRAM Module Market Growth 2024-2031):

글의 맥락: 귀하가 제공한 투자 가이드 섹션의 시장 규모 전망 데이터를 활용하여, 연평균 성장률(CAGR)을 시각화했습니다. 2024년 15.9억 달러에서 2031년 63.1억 달러로 약 4배 성장하는 추세를 명확히 보여주어 투자 모멘텀을 제시합니다.

AI를 위한 계층형 메모리 아키텍처 (Layered Memory Architecture for AI):

글의 맥락: 포스팅 4절 "HBM vs CXL: 상호보완적 동반자" 섹션의 핵심 기술적 정답을 피라미드 계층 구조로 시각화했습니다. 'Hot Data'를 위한 Tier 1 HBM과 'KV Cache/Warm Data'를 위한 Tier 2 CXL DRAM의 역할 분담을 명확히 보여줍니다.

그동안 AI 반도체 시장의 주연은 HBM(고대역폭메모리)이었지만, AI 서비스의 축이 ‘학습(Training)’에서 ‘추론(Inference)’으로 이동함에 따라 메모리 용량과 운용 비용(TCO)의 병목이 심화되고 있습니다. 이러한 상황에서 CXL은 HBM의 물리적·경제적 한계를 완벽히 보완할 핵심 솔루션으로 손꼽히고 있습니다.

📑 목차 (Table of Contents)

서론: 왜 지금 CXL인가? (AI 추론 시대의 메모리 대전환)
개념과 작동 원리: 직관적 이해부터 하드웨어 구조까지
표준 발전사
HBM vs CXL: 대립 관계인가, 상호보완적 동반자인가?
상용화를 가로막는 3대 핵심 병목 (Bottlenecks)
글로벌 밸류체인 및 생태계 기업 지도 (Ecosystem Map)
투자자를 위한 단기 vs 중장기 프레임워크 & 포트폴리오 전략
결론 및 최종 요약

1. 서론: 왜 지금 Compute Express Link인가?

생성형 AI 패러다임이 급격히 진화하면서 빅테크 및 데이터센터들의 인프라 구축 우선순위가 크게 바뀌고 있습니다. 초기에는 ChatGPT, Claude 등 대규모 언어모델(LLM)을 빠르게 연산·학습시키기 위해 초고속 대역폭을 가진 HBM(High Bandwidth Memory) 중심의 GPU 인프라 확충이 사활을 걸었던 과제였습니다.

그러나 GPT-4o, Gemini, Claude 3.5 등 초거대 멀티모달 모델들이 대중적인 서비스로 정착하면서, 데이터센터의 핵심 지표는 단순한 연산 파워에서 ‘추론 비용 절감 및 대용량 맥락 처리’로 이동했습니다.

💡 추론형 AI의 핵심 병목: KV 캐시(Key-Value Cache)의 폭발적 증가

추론형 AI 서비스의 가장 큰 특징은 수많은 사용자가 동시에 길고 복잡한 대화를 주고받는다는 점입니다. 이때 AI 모델이 이전 대화의 문맥(Context)을 기억하고 유기적인 답변을 생성하기 위해 필연적으로 생성·저장하는 데이터가 바로 ‘KV 캐시(Key-Value Cache)’입니다.

문제점: 대화의 길이가 길어지고 컨텍스트 윈도우(Context Window)가 커질수록 KV 캐시 데이터는 기하급수적으로 증가합니다.
HBM의 한계: GPU 바로 옆에 붙어 있는 HBM은 연산 속도는 극도로 빠르지만, 가격이 매우 비싸고 GPU 당 장착할 수 있는 물리적 용량(VRAM)에 엄격한 한계가 존재합니다.
해결책의 등장: 비싸고 용량이 작은 HBM에 대용량 KV 캐시를 모두 담을 수 없게 되면서, ‘HBM에는 당장 연산할 Hot Data만 두고, 대용량 KV 캐시는 CXL 메모리로 이관한다’는 새로운 메모리 계층화 전략이 성립하게 되었습니다.

삼성전자, SK하이닉스, 마이크론 등 메모리 3사가 최근 미국 FMS(Future Memory and Storage) 2026 등 글로벌 반도체 학회에서 CXL 기술을 전면에 내세우는 이유가 바로 여기에 있습니다.

2. 기본 개념과 작동 원리: 직관적 이해부터 하드웨어 구조까지

2.1 직관적 개념: “메모리를 유연하게 나눠 쓰는 고속 고속도로”

기존 컴퓨팅 메인보드 구조에서는 CPU나 GPU에 D램 슬롯이 물리적으로 직접 결합되어 있었습니다. 마더보드 슬롯 수가 제한되어 있어 서버 1대가 쓸 수 있는 메모리 최대 용량도 고정되었습니다.

이로 인해 전통적인 데이터센터에는 ‘유휴 메모리(Stranded Memory)’ 문제가 발생했습니다:

기존 구조: A 서버는 메모리가 70% 남아돌고, B 서버는 메모리가 부족해 시스템이 버벅거립니다. 하지만 각자 자기 슬롯에 꽂힌 메모리만 쓸 수 있어 A 서버의 남는 메모리를 B 서버에 나눠줄 방법이 없습니다.
CXL 구조: PCIe(그래픽카드를 꽂는 고속 슬롯 규격)를 기반으로 고성능 인터커넥트망을 구축합니다. Compute Express Link 스위치에 여러 서버와 메모리를 연결하여 하나의 ‘공용 저수지(Memory Pool)’로 묶습니다. 필요한 서버가 필요한 순간에 필요한 만큼 메모리를 동적으로 가져다 쓰고 반납하는 구조입니다.

2.2 Compute Express Link 의 3가지 핵심 프로토콜 구조

Compute Express Link 규격은 PCIe 물리 계층(PHY) 위에서 세 가지 상위 프로토콜을 결합하여 가동됩니다:

CXL.io: 기존 PCIe 5.0/6.0 규격과 완전히 동일한 입출력(I/O) 프로토콜로, 장치 검색, 초기화, 오류 보고 등을 담당합니다. (모든 CXL 장치의 필수 기본층)
CXL.cache: GPU, NPU 등 가속기 장치가 호스트 CPU의 메인 메모리를 극도로 낮은 지연시간(Latency)으로 직접 캐시 일관성(Cache Coherency)을 유지하며 읽고 쓸 수 있게 지원합니다.
CXL.mem: 호스트 CPU나 GPU가 로드/스토어(Load/Store) 명령어를 사용해 외부 CXL 메모리 모듈에 직접 접근할 수 있도록 하는 핵심 프로토콜입니다.

3. Compute Express Link 표준 발전사

Compute Express Link 컨소시엄은 2019년 출범 이래 가파른 속도로 표준 고도화를 추진해 왔습니다.

규격 구분	CXL 1.0 / 1.1 (2019)	CXL 2.0 (2020)	CXL 3.0 / 3.1 / 3.2 (2022~2026)
핵심 연결 방식	Point-to-Point (1:1 직접 연결)	Switch 기반 (1:N 메모리 풀링)	Fabric 기반 (N:M 대규모 메모리 공유)
주요 기능	CPU-메모리간 직접 물리적 용량 확장	서버간 유휴 메모리 동적 할당 지원	P2P 직통 통신, Multi-head 장치, 랙(Rack) 단위 풀링
기반 PCIe	PCIe 5.0 (32 GT/s)	PCIe 5.0 (32 GT/s)	PCIe 6.0 / 7.0 (64 ~ 128 GT/s)
상용화 현황	PoC 완료 및 가이던스 정립	서버 CPU(Intel Xeon, AMD EPYC) 지원	메모리 3사 샘플링 완료, 하이퍼스케일러 테스트 진입

현재 위치(2026년 기준): CXL 2.0/3.2 기반 메모리 모듈(CMM-D 등) 샘플 검증(PoC)이 마무리 단계에 있으며, 글로벌 하이퍼스케일러(MS Azure, Meta, Google, AWS) 환경에서 초기 파일럿 배포 및 양산 조율이 진행되는 ‘초기 상용화의 분기점’입니다.

4. HBM vs CXL: 대립 관계인가, 상호보완적 동반자인가?

투자 시장에서 가장 빈번하게 발생하는 오해는 “CXL이 HBM을 대체하여 HBM 시장이 위축되는 것 아닌가?”라는 질문입니다. 결론부터 명확히 밝히면 CXL과 HBM은 대체재가 아닌 완벽한 역할 분담 관계(보완재)입니다.

실제로 삼성전자의 최근 논문 발표에 따르면, 긴 대화 맥락 환경에서 KV 캐시를 CXL D램으로 이관했을 때 GPU VRAM만 단독 사용한 환경 대비 추론 처리량이 최대 9배 향상되었고, 첫 토큰 생성 시간(Time-to-First-Token)이 최대 16분의 1로 단축되는 성과를 보였습니다.

5. 상용화를 가로막는 3대 핵심 병목 (Bottlenecks)

Compute Express Link 의 장점에도 불구하고, 데이터센터 현장에서의 대규모 확산을 가로막는 엔지니어링 및 생태계 차원의 병목은 크게 3가지로 나뉩니다.

상용화의 3대 병목 (Bottlenecks)

1. Hardware & Latency       로컬 DDR 대비 2~3배 긴 지연시간
2. Software & Orchestration OS/커널 레벨 Hot/Cold 페이지 이동
3. Ecosystem & Dynamic    NVLink 독점 및 메모리사 수익성

① 하드웨어 & 지연시간(Latency) 오버헤드

물리적 차이: CPU 컨트롤러에 직결된 메인 D램 지연시간이 약 60~80ns인 반면, CXL 메모리는 PCIe PHY + CXL 컨트롤러 + CXL 스위치 패브릭을 거치기 때문에 지연시간이 약 150~250ns로 2~3배 깁니다.
대응책: 1나노초의 연산 주기가 중요한 GPU 핵심 계산 루프 데이터(Hot Data)를 CXL에 두면 전체 연산 속도가 떨어지므로, 오직 캐시용 데이터(Warm/Cold Data)로 철저히 분리 제어해야 합니다.

② 소프트웨어 스택 & OS 오케스트레이션

NUMA 노드 인식과 Page Tiering: 리눅스 커널 등 OS 레벨에서 CXL 메모리는 로컬 메모리가 아닌 별도의 NUMA(Non-Uniform Memory Access) 노드로 인식됩니다.
소프트웨어 최적화: 자주 쓰는 메모리 페이지를 메인 D램으로 올리고, 덜 쓰는 페이지를 CXL로 넘기는 ‘Page Tiering’ 알고리즘이 실시간으로 오류 없이 작동해야 하나, 현재 SW 스택은 고도화 과정에 있습니다.

③ 생태계 역학: 엔비디아 NVLink 독점 & 메모리 3사의 자기잠식(Cannibalization) 딜레마

엔비디아 NVLink의 지배력: 엔비디아는 GPU 간 대용량 통신망으로 자사 독점 규격인 NVLink(6세대 기준 초당 3.6TB 대역폭)를 우선시합니다. 엔비디아 입장에서 CXL은 GPU 내부 통신망이 아닌 “외부 대용량 캐시 확장용” 정도로만 역할이 한정되길 바랍니다.
메모리 IDM의 자기잠식 우려: CXL 풀링이 완벽해지면 서버 1대당 필요한 expensive 메인보드 전용 DIMM D램의 개수가 줄어들 수 있습니다. 이 때문에 삼성전자, SK하이닉스, 마이크론 등은 범용 D램 수요를 스스로 갉아먹는 자기잠식(Cannibalization) 효과를 경계하며 시장 속도를 조절하고 있습니다.

6. Compute Express Link 글로벌 밸류체인 및 생태계 기업 지도 (Ecosystem Map)

Compute Express Link 생태계는 메모리 IDM, 컨트롤러/스위치 팹리스, 반도체 IP 기업, 데이터센터 CPU 제조사, 그리고 검사장비/소부장 기업으로 세분화됩니다.

구분	핵심 참여 기업	핵심 역할 및 주요 제품
메모리 IDM	삼성전자, SK하이닉스, 마이크론	• 삼성: CMM-D(MD220, MD310), CXL 3.2 양산 조율 • SK하이닉스: CXL 3.2 샘플, CMM-Ax(근전동 연산형) 개발 • 마이크론: FMS 2026 CXL 메모리 솔루션 전면 공개
컨트롤러 & 스위치 (팹리스)	Astera Labs, Marvell, Montage, XConn	• Astera Labs (ALAB): CXL 리타이머 및 스위치(Scorpio) 독점적 지위 • Marvell: Tanzanite 인수 후 Structera A 플랫폼 고도화 • Montage / XConn: CXL 3.0/4.0 스위치 실리콘 제작
IP & 인터페이스	Rambus, Synopsys, Cadence	• CXL 3.0/4.0 패브릭용 PHY, 컨트롤러 핵심 반도체 IP 라이선스 공급
CPU & 플랫폼	Intel, AMD	• Intel Xeon, AMD EPYC 서버 CPU 내 CXL 2.0/3.0 컨트롤러 표준 내장
국내 소부장 / 검사장비	네오셈, 엑시콘, 큐알티	• 네오셈: 세계 최초 CXL 검사장비 상용화, CXL 테마 대장주 • 엑시콘: CXL 1.1/2.0 테스터 및 차세대 테스터 공급 • 큐알티: CXL 신뢰성 평가 및 품질 검사 서비스
국내 IP / 팹리스	오픈엣지테크놀로지, 퀄리타스반도체	• 오픈엣지: CXL 컨트롤러 개발용 메모리 컨트롤러 IP 보유 • 퀄리타스: CXL용 고속 인터페이스 PHY IP 제공

7. 투자자를 위한 단기 vs 중장기 프레임워크 & 포트폴리오 전략

투자자의 시각에서 HBM이 ‘초고속 연산(High Speed)’을 담당하는 주연이라면, Compute Express Link 는 ‘대용량 확장(High Capacity)’을 담당하는 최고 효율의 조연입니다.

7.1 타임라인별 투자 프레임워크

단기 관점 (~1년): “수주 모멘텀과 검사장비”
- 삼성전자와 SK하이닉스의 CXL 3.2 양산 스케줄 및 글로벌 하이퍼스케일러 테스트 소식에 따라 국내 소부장(네오셈, 엑시콘)과 IP 기업들의 주가 탄력성이 높게 나타납니다.
- 뉴스 모멘텀에 따른 기술적 눌림목 매수 전략이 유효합니다.
중장기 관점 (2~5년): “패브릭 대개막과 실적 중심 리레이팅”
- 2027년 이후 3.0/3.2 스위치를 통한 랙(Rack) 단위 메모리 풀링이 본격 구동됩니다.
- 컨트롤러 독점 기업(Astera Labs) 및 메모리 대형주의 펀더멘털 실적이 본격 반영되며 PER 중심의 정석적인 상승 장세가 연출될 것입니다.

7.2 포트폴리오 비중 전략 가이드

맞춤형 포트폴리오 자산 배분
 ■ 안정형 (60%): 삼성전자 / SK하이닉스
 - HBM 업황 수혜 기본 탑재 + CXL 시장 개막 시 멀티플 상향

 ■ 성장형 (30%): Astera Labs (ALAB)
 - 리타이머/스위치 글로벌 시장 독점력 보유 핵심 고성장주

 ■ 공격형 (10%): 네오셈 / 엑시콘 / 오픈엣지테크놀로지
 - 검사장비 수주 및 IP 모멘텀 기반 높은 시세 탄력성

8. 결론 및 최종 요약

Compute Express Link 은 일시적인 단기 테마가 아닙니다. AI 데이터센터가 추론 비용 절감(TCO 혁신)이라는 거대한 벽을 넘기 위해 반드시 도입해야만 하는 메모리 패러다임의 근본적 대전환입니다.

기술적 본질: CXL은 HBM을 대체하는 것이 아니라, HBM이 담지 못하는 대용량 KV 캐시와 유휴 메모리를 효율적으로 제어하는 ‘계층형 메모리 구조의 핵심 축’입니다.
상용화 시점: 2026년 현재 PoC 검증을 끝내고 CXL 3.2 기반 초기 양산 단계에 진입 중이며, 2027년 하이퍼스케일러 데이터센터 본격 채택이 분기점이 될 것입니다.
투자 방향: 단기적으로는 검사장비 및 IP 종목의 모멘텀을 활용하되, 중장기적으로는 글로벌 Compute Express Link 패브릭 시장을 독점하는 컨트롤러 팹리스 및 메모리 대형주 중심으로 포트폴리오를 구성하는 지혜가 필요합니다.

[2026.08.05]삼성전자 zHBM, AI 메모리 판도를 바꿀 ‘Z축 3D 혁신’인가?

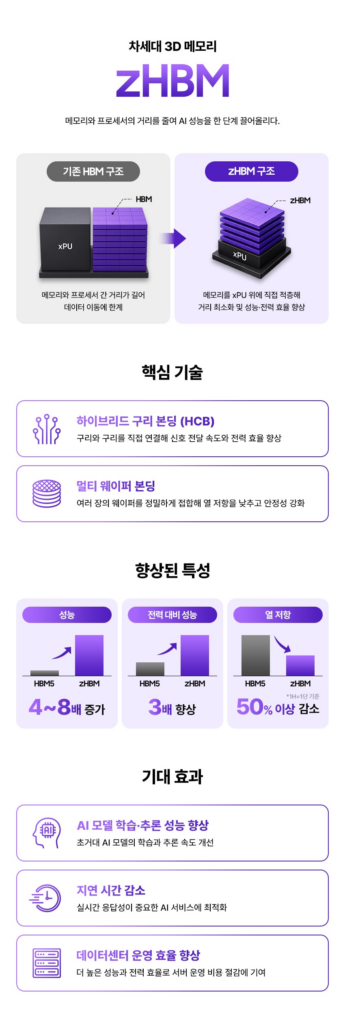

삼성전자 zHBM

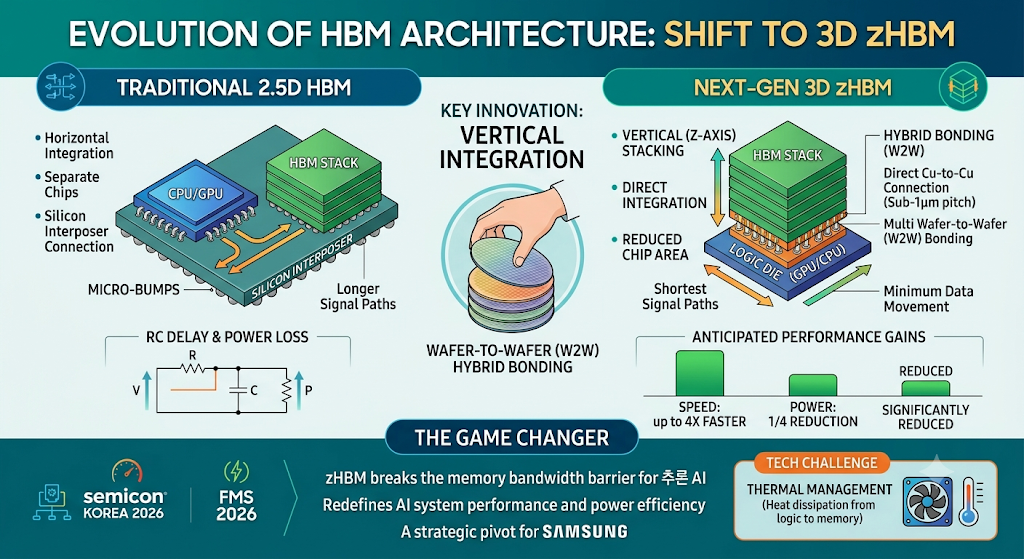

Here is a breakdown of the visual elements I included to match your 전문 분석 (professional analysis):

Main Title: "EVOLUTION OF HBM ARCHITECTURE: SHIFT TO 3D zHBM" establishes the theme.

2.5D HBM Architecture (Left): I visualized the current standard, showing a CPU/GPU adjacent to an HBM stack, connected horizontally via a Silicon Interposer and Micro-bumps. I labeled this "HORIZONTAL INTEGRATION" with "Longer Signal Paths."

3D zHBM Architecture (Right): This section illustrates Samsung's new proposal. It clearly shows the HBM stack directly on top of the Logic Die (GPU/CPU).

Technical Highlights for zHBM:

"VERTICAL (Z-AXIS) STACKING": Highlighting the core definition.

"HYBRID BONDING (W2W)": Emphasizing the necessary manufacturing process you mentioned.

"Direct Cu-to-Cu Connection": Detailing the engineering mechanism that drives efficiency.

Comparative Data: I included the "ANTICIPATED PERFORMANCE GAINS" snippet from the blog summary you provided, visualizing the 4X Speed, 1/4 Power, and Reduced Area claims.

"THE KEY CHALLENGE": To maintain a balanced, analytical perspective suitable for an economic blogger, I added a "TECH CHALLENGE: THERMAL MANAGEMENT" section, highlighting the risk of a "Logic Die Heat Trap."

"THE GAME CHANGER" Summary: A final analytical text box summarizes the strategic value of zHB

요약 요약: 삼성전자가 세미콘 코리아 2026과 FMS 2026을 통해 공식화한 차세대 반도체 카드 ‘zHBM(z-HBM)’. 기존 2.5D 패키징의 한계를 허물고 GPU 위에 메모리를 수직(Z축)으로 3D 적층하는 이 파격적인 기술은, HBM 시장 점유율 열세를 단숨에 뒤집기 위한 삼성전자의 게임체인저 전략입니다. 본 포스팅에서는 zHBM의 공학적 실체부터 W2W 하이브리드 본딩 공정, 발열 및 수율 한계, 그리고 AI 시스템 패러다임 변화까지 깊이 있게 분석합니다.

1. 들어가며: 왜 시장은 다시 ‘메모리 구조’에 주목하는가?

현재 AI 반도체 산업이 맞닥뜨린 가장 거대한 벽은 GPU 연산 속도가 아닙니다. 바로 ‘데이터 이동 병목 현상(Memory Wall)’입니다. 아무리 강력한 계산 코어를 가진 GPU/NPU라 할지라도, 데이터를 제때 공급받지 못하면 놀 수밖에 없습니다.

지금까지 반도체 업계는 이를 극복하기 위해 HBM(High Bandwidth Memory)을 개발하고, GPU 옆에 메모리를 수평으로 나란히 배치하는 2.5D 패키징(예: TSMC CoWoS) 방식을 적극 채택해 왔습니다.

하지만 AI 모델이 거대화되고 추론(Inference) 시장이 급팽창함에 따라 2.5D 패키징 구조마저 물리적·열역학적 한계점에 도달하고 있습니다.

이 시점에서 삼성전자가 2026년 2월 ‘세미콘 코리아 2026’ 기조연설과 8월 ‘FMS(Future of Memory and Storage) 2026’을 통해 던진 출사표가 바로 zHBM(z-HBM)입니다. 로직(GPU)과 메모리의 경계를 물리적으로 완전히 무너뜨리겠다는 이 파격적인 선언의 실체는 무엇일까요? IT 전문 엔지니어이자 투자자의 시각으로 그 깊은 이면을 하나씩 파헤쳐 보겠습니다.

2. zHBM 개요: 2.5D 수평 배치를 넘어 3D Z축 수직 통합으로

zHBM의 정의와 공개 배경

zHBM은 로직 칩(GPU/NPU/TPU)과 HBM 메모리 다이를 수평이 아닌 Z축(수직)으로 직접 3D 적층하는 차세대 초고밀도 통합 기술입니다.

2026년 2월 11일 (세미콘 코리아 2026): 삼성전자 DS부문 송재혁 CTO(사장)가 기조연설을 통해 “zHBM이라는 HBM 자체를 Z축으로 3D로 올리는 기술을 준비하고 있다”고 처음 공식 언급했습니다.
2026년 8월 4~6일 (FMS 2026): 미국 산타클라라에서 개최된 FMS 2026에서 삼성전자는 ‘AI를 위한 3D 아키텍처 시대’를 주제로 zHBM과 z-낸드(z-NAND) 라인업을 연계하며, 차세대 3D 메모리 로드맵을 다시 한번 재조명했습니다.

구분	기존 2.5D HBM 패키징	차세대 3D zHBM 패키징
배치 구조	실리콘 인터포저 위 수평(X-Y축) 병렬 배치	로직 칩(GPU) 위에 메모리를 수직(Z축) 3D 적층
연결 방식	Micro-bump 및 실리콘 인터포저 배선	Cu-Cu Direct Bonding (W2W 하이브리드 본딩)
배선 길이	수 mm (Millimeter) 단위	수 $\mu\text{m}$ (Micrometer) 이하
주요 목적	고대역폭 확보	대역폭 극대화 + 전력 소모 비약적 절감 + 면적 축소

삼성 ‘커스텀 HBM’ 흐름 속의 zHBM

zHBM은 단순한 독자 기술이라기보다 ‘커스텀 HBM(Custom HBM)’ 패러다임의 최상위 진화 형태입니다. HBM4 세대부터는 베이스 다이(Base Die)를 메모리 공정이 아닌 파운드리 첨단 공정으로 제작하여 로직 기능 일부를 흡수하는 커스텀화가 진행 중입니다.

zHBM은 여기서 한 발 더 나아가, “로직과 메모리를 분리된 별개 칩으로 보지 않고, 단일 3D IC 시스템으로 수직 통합하겠다”는 가장 급진적인 접근법입니다.

3. 하드웨어 구조적 한계와 zHBM의 물리적 돌파구

공학적으로 볼 때 기존 2.5D 패키징이 안고 있던 한계와, zHBM이 이를 어떻게 물리적으로 해결하는지 이해하는 것이 핵심입니다.

기존 2.5D 패키징(CoWoS 등)의 물리적 한계

RC 지연 및 전력 손실 (RC Delay & Power Loss):2.5D 구조에서는 신호가 실리콘 인터포저 내의 미세 배선(Metal Trace)을 수 mm 이상 통과해야 합니다. 이 과정에서 발생하는 배선 저항(R)과 기생 용량(C)으로 인해 신호 지연이 커지며, I/O를 구동하기 위한 전력 소모가 급증합니다.Power = f*C \ V^2전력 소모 공식에 따라 I/O 정전용량(C)이 커질수록 고주파(f) 구동 시 기하급수적인 전력 낭비가 발생합니다.
레티클 한계(Reticle Limit)와 면적 폭증:GPU 주위에 4개, 8개, 12개의 HBM을 병렬로 둘러싸게 되면 실리콘 인터포저의 크기가 거대해집니다. 인터포저 면적이 노광 장비의 레티클 한계를 초과하면 수율이 급락하고, 패키징 비용이 천문학적으로 치솟습니다.

zHBM의 3D Z축 직렬 통합 메커니즘

배선 길이의 극적인 단축 (mm-> um):GPU/NPU 로직 바로 위에 HBM 메모리 코어 다이를 수직으로 올리기 때문에 신호 이동 거리가 수 mm에서 수십 um 이하로 줄어듭니다.
I/O 밀도의 기하급수적 증가:기존 마이크로 범프(Micro-bump) 피치가 25 ~35um 수준이었다면, zHBM에 적용되는 구리-구리(Cu-Cu) 하이브리드 본딩 피치는 1um 이하까지 좁혀집니다. 단위 면적당 신호선(TSV) 밀도를 수십 배 이상 끌어올릴 수 있음을 의미합니다.

[ 3D zHBM 수직 구조 ]
+-------------------+
|    HBM Stack      |
+-------------------+  <-- Cu-Cu 직접 접합 (배선 < 10µm)
|    GPU / NPU      |      기생 용량 및 저항 최소화
+-------------------+

업계 요약 자료에 따르면 zHBM 도입 시 속도 4배 향상, 전력 1/4 감소, 칩 면적 단축이라는 비약적인 성과가 기대된다고 알려진 배경이 바로 이러한 물리적 거리의 극단적 축소에 있습니다.

4. 공정 기술의 핵: W2W 하이브리드 본딩과 수율의 역설

zHBM을 실제로 구현해 내기 위해 가장 핵심이 되는 공정 기술은 W2W(Wafer-to-Wafer) 하이브리드 본딩입니다.

C2W vs W2W 공정 비교

구분	기존 C2W (Chip-to-Wafer)	zHBM용 W2W (Wafer-to-Wafer)
연결 방식	마이크로 범프 (Solder Bump)	옥사이드/금속 직접 접합 (Cu-Cu Direct Bonding)
I/O 피치	25 ~ 35um	Sub-1 um ~4um
공정 환경 및 단가	상대적 저렴, 일반 클린룸	극도로 높음 (클린룸 Class 1 수준 필수)
수율 영향	KGD(Known Good Die) 선별 후 접합 가능	미검증 웨이퍼 통째 접합 (수율 관리 극난이도)

W2W 수율의 치명적 리스크: KGD 문제

C2W(Chip-to-Wafer) 방식은 웨이퍼 단계에서 테스트를 거쳐 정상 작동이 확인된 칩(KGD)만 골라내어 웨이퍼에 붙일 수 있습니다. 반면 W2W는 로직 웨이퍼와 D램 웨이퍼를 통째로 위치를 맞추어 접합한 뒤 다이싱(Dicing)합니다.

이때 ‘수율의 곱셈 법칙’이 작용합니다.

만약 로직 웨이퍼 수율이 80%이고, D램 웨이퍼 수율이 90%라면, 단 1층만 수직 적층하더라도 단순 합성 수율은 72%로 떨어집니다. 적층 레이어(Layer) 수가 늘어날수록 종합 수율은 가파르게 하락합니다.

따라서 삼성전자가 zHBM을 상용화하기 위해서는 파운드리 로직 공정과 초고밀도 D램 공정 모두에서 극상의 개별 수율을 확보해야만 하는 공학적 난제에 봉착하게 됩니다.

5. 열역학적 과제: 발열과 열팽창(CTE) 미스매치

zHBM 상용화를 가로막는 가장 거대한 하드웨어적 장벽은 바로 열 관리(Thermal Management)입니다.

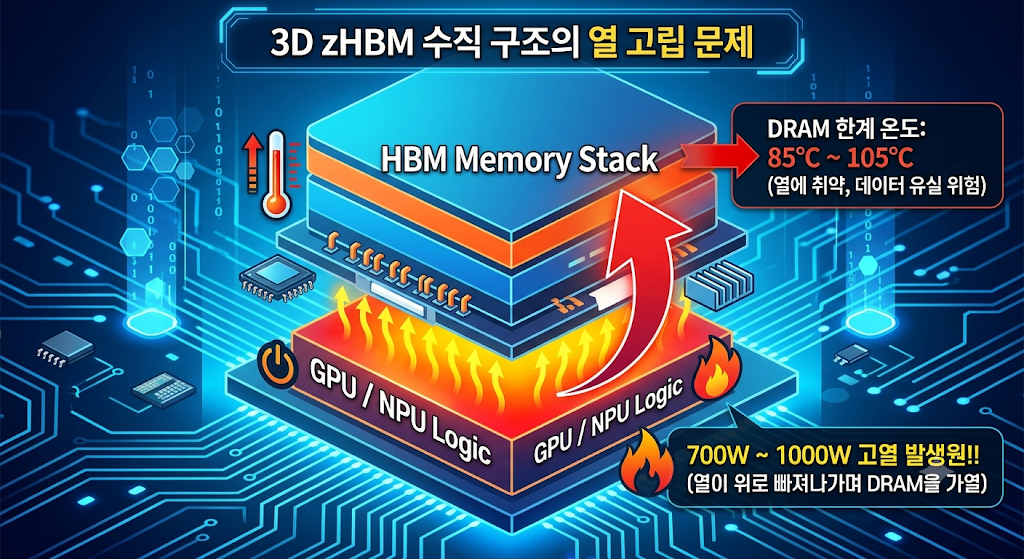

1) 열 고립 현상 (Thermal Trapping)

밑에 놓인 최첨단 GPU/NPU 로직 다이는 작동 시 700W~1000W 이상의 엄청난 열을 뿜어냅니다.

문제는 그 위에 D램 메모리를 직접 올려버리면, 로직 칩에서 발생한 고열이 D램을 통과해서 방열판으로 빠져나가야 한다는 점입니다. D램은 열에 매우 취약합니다. 칩 온도가 85 ~105C 이상으로 올라가면 전하 누설이 심해져 리프레시(Refresh) 주기를 단축해야 하고, 이는 대역폭 저하 및 데이터 유실로 이어집니다.

2) 열팽창계수(CTE) 불일치와 워피지(Warpage)

실리콘(Si), 구리 배선(Cu), 절연체(SiO_2/SiCN)는 각각 열에 따라 늘어나는 비율(열팽창계수)이 다릅니다. 고열이 가해지면 칩 전체가 비틀리는 워피지(Warpage) 현상이나, 층간 접합면이 떨어져 나가는 박리(Delamination) 현상이 발생합니다.

해결을 위한 기술적 모색

삼성전자는 이를 극복하기 위해 다음과 같은 고난도 방열 솔루션을 연구 개발 중입니다.

HPB (Heat Path Block): 로직 칩의 열을 외곽 테두리로 우회시켜 상부 방열판으로 빠져나가게 하는 별도 열전도 경로 설계
SiCN 절연막 적용: 방열 특성 및 접합력이 뛰어난 신소재 절연막 도입
액체 냉각 (Microfluidic Cooling): 칩 내부나 인터페이스 층 사이에 미세 미소채널을 뚫어 냉각수를 직접 순환시키는 차세대 쿨링 기술

6. 소프트웨어 및 시스템 아키텍처 관점의 파급력

zHBM은 단순한 “빠른 메모리 부품”의 추가가 아닙니다. 컴퓨팅 시스템 구조와 소프트웨어 생태계 전체를 바꾸는 일대 사건입니다.

① LLM KV-Cache 병목 완화

현재 대규모 언어 모델(LLM) 추론 시 성능을 저하시키는 핵심 요인은 KV-Cache(Key-Value Cache) 관리입니다. Context Window(문맥 길이)가 길어질수록 메모리 대역폭 한계 때문에 GPU 연산기(ALU)가 계산을 멈추고 대기하는 ‘Memory-Bound’ 현상이 심화됩니다.

zHBM을 통해 초고대역폭이 확보되면, GPU 연산 코어 가동률(Compute Utilization)이 기존 30~40%수준에서 80%이상으로 끌어올려질 수 있습니다. 이는 동일한 GPU로 수 배 많은 사용자 요청을 동시에 처리할 수 있음을 의미합니다.

② PIM(Processing-In-Memory)과의 완벽한 융합

로직과 메모리가 sub-1 um 피치로 직렬 연결되면, “어디까지가 메모리이고 어디까지가 로직인가?”의 경계가 모호해집니다.

GPU의 L3/L4 캐시 메모리처럼 HBM을 초고속으로 직렬 매핑 가능
PyTorch, CUDA 등 소프트웨어 프레임워크 단에서 메모리-연산 장치 간 데이터 이동 명령어를 대폭 절감하는 새로운 컴파일러 최적화가 필수화됨

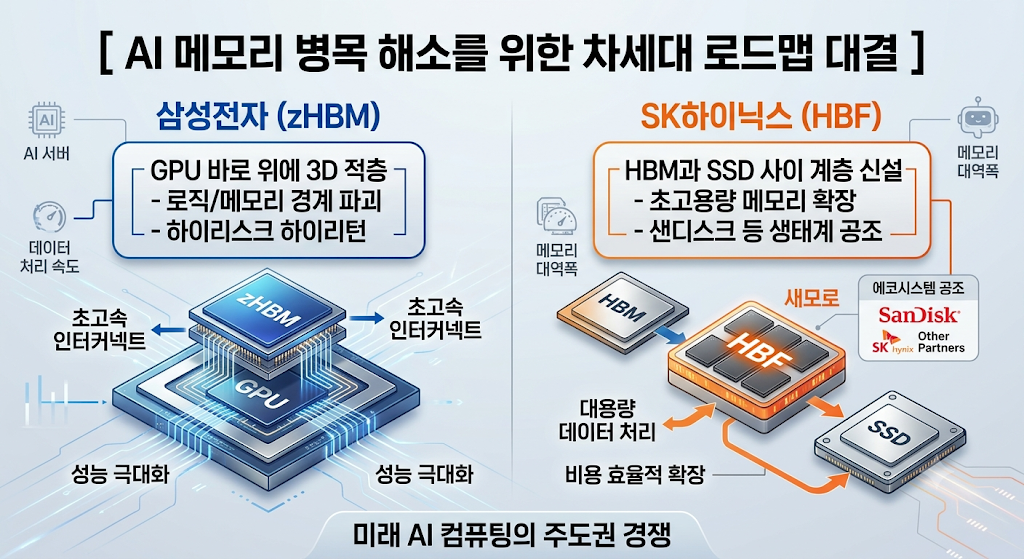

7. 경쟁 구도 분석: 삼성전자 zHBM vs SK하이닉스 HBF

FMS 2026 등 주요 글로벌 학회에서 나타난 한국 반도체 두 거인의 전략은 “같은 문제(AI 메모리 병목), 전혀 다른 해법”으로 요약됩니다.

삼성전자 (zHBM): 로직과 메모리를 Z축으로 직접 3D 통합하여 극단적인 속도와 전력 효율을 추구합니다.
SK하이닉스 (HBF – High Bandwidth Flash): 샌디스크 등과 협력하여 HBM과 SSD 사이에 위치하는 새로운 메모리 계층(HBF) 표준 규격을 공개했습니다. HBM의 부족한 ‘용량’ 한계를 플래시 기술로 보완하는 접근입니다.

두 공룡 모두 “메모리를 컴퓨팅에 더 가깝고 입체적으로 붙여야 한다”는 대전제에는 동의하고 있으나, 삼성전자는 ‘패키징 패러다임 전면 혁신’, SK하이닉스는 ‘메모리 계층화 및 표준 생태계 확산’에 무게를 두고 있습니다.

8. 투자자 관점의 평가: “판 뒤집기 카드”인가, “위험한 베팅”인가?

유명 경제 블로거이자 IT 분석가로서, 이 기술을 바라보는 냉철한 투자적 시각을 정리해 드립니다.

파급력이 클 수 있다고 보는 이유 (Bull Case)

문제의 본질(데이터 이동)을 정확히 타격: 단순한 미세 공정 전환이 아닌 패키징 아키텍처의 근본적 혁신입니다. 성공할 경우 반도체 산업의 설계 표준 자체가 바뀝니다.
삼성전자의 독보적 IDM 역량 결합: 삼성전자는 메모리 + 파운드리 + 고급 패키징(AVP)을 모두 한 회사 내에 보유한 전 세계 유일무이한 종합반도체 기업(IDM)입니다. zHBM처럼 로직과 메모리를 유기적으로 설계·제조해야 하는 기술은 팹리스와 외주 파운드리/OSAT에 의존하는 경쟁사들이 단기간에 따라오기 힘든 구조적 강점을 가집니다.
시장 점유율 판도를 바꿀 판 뒤집기 카드: 2025년 기준 HBM 시장 점유율에서 삼성전자(약 18%)는 SK하이닉스(약 61%)에 밀려 힘겨운 싸움을 이어왔습니다. 점진적인 HBM4/HBM5 스펙 싸움으로는 역전이 어렵기에, 한 세대를 건너뛰는 zHBM은 삼성에 최고의 ‘게임체인저’ 카드가 될 수 있습니다.

신중해야 할 이유 (Bear Case)

여전히 ‘컨셉 및 로드맵’ 단계: 2026년 발표된 내용들은 방향 제시 수준입니다. 양산 시점이나 데이터시트 기반의 공식 스펙이 아직 확정되지 않았습니다.
극악의 공정 기술 난이도: 앞서 언급한 W2W 수율의 역설, 1000W에 육박하는 로직 열 제어 문제는 엔지니어링 측면에서 통과하기 매우 까다로운 관문입니다.
빅테크 생태계(엔비디아 등)의 동의 필요: zHBM은 범용 메모리가 아닙니다. 엔비디아, AMD, 구글, 메타 같은 팹리스 공룡들이 자사 GPU/TPU 아키텍처 자체를 zHBM 구조에 맞춰 재설계해주어야만 판매가 가능합니다.

9. 결론 및 3대 핵심 관전 포인트

삼성전자의 zHBM은 기존 2.5D 패키징의 한계를 깨뜨리기 위한 가장 진보적이고 명확한 방향성의 기술입니다. 하지만 하이리턴 뒤에는 언제나 하이리스크가 따릅니다.

투자자와 엔지니어 입장에서 zHBM의 성공 여부를 가늠할 3대 핵심 관전 포인트는 다음과 같습니다.

1. 공정 / 수율  : W2W 하이브리드 본딩 시 다이 파손 및 이물질을 제어하고 경제적 수율을 확보하는가?
2. 열 제어 기술 : 700W+ 로직 칩 위에서 DRAM 동작 온도를 85°C 이하로 유지할 방열 모듈을 상용화하는가?
3. 고객사 생태계: 엔비디아, AMD 등 Big Tech가 자사 차세대 칩 아키텍처로 zHBM 수직 구조를 채택하는가?

zHBM이 단순한 비전에 그칠지, 아니면 HBM 시장의 주도권을 일시에 가져올 ‘신의 한 수’가 될지는 위 세 가지 질문에 삼성전자가 어떤 실물 칩과 데이터로 답하느냐에 달려 있습니다. 지속적인 모니터링이 필요한 시점입니다.

2026-08-04

[2026.07.02]제2의 HBM, AI 추론 시대의 개막, 전력과의 전쟁에서 탄생할 대장주 분석

HBM의 뒤를 이을 차세대 첨단 메모리 기술 5종(HBC, SOCAMM, HBF, ZAM, PIM)의 핵심 개념과 전력 효율성 비교 인포그래픽. AI 추론 시대를 맞아 '데이터 이동 최소화와 저전력'을 달성하기 위한 각 기술별 구조적 차이와 엔지니어링 핵심 아이디어를 도표와 아이콘으로 한눈에 보기 쉽게 정리한 대표 이미지.

글로벌 반도체 시장이 또 한 번 거대한 패러다임 시프트(Paradigm Shift)를 맞이하고 있습니다. 우리는 지난 몇 년간 인공지능(AI) 열풍 속에서 고대역폭 메모리, 즉 HBM(High Bandwidth Memory)이 가져온 전례 없는 초호황기를 목도했습니다. 엔비디아의 GPU 옆에 단단히 자리 잡은 HBM은 학습용 AI 시장의 절대적인 왕좌였습니다.

그러나 영원한 왕좌는 없습니다. 현재 AI 시장의 무게중심은 막대한 데이터를 집어넣고 학습시키는 ‘학습(Training)’ 단계에서, 전 세계 수억 명의 사용자가 시도 때도 없이 던지는 질문에 실시간으로 답을 내놓는 ‘추론(Inference)’ 단계로 급격히 이동하고 있습니다.

여기서 치명적인 병목 현상이 발생합니다. 바로 ‘전력 소모와 발열’입니다. HBM은 엄청나게 빠르지만 그만큼 막대한 전기를 잡아먹는 ‘헤비 드링커(Heavy Drinker)’입니다. 전 세계 데이터센터가 전기 고갈과 발열 문제로 비명을 지르기 시작하면서, 글로벌 테크 giants들과 반도체 제조사들은 차세대 첨단 저전력 메모리 개발에 사활을 걸었습니다.

오늘은 포스트 HBM 시대를 지배하기 위해 등장한 5가지 핵심 차세대 메모리 기술(HBC, SOCAMM, HBF, ZAM, PIM)을 엔지니어링 관점에서 낱낱이 해부하고, 어떤 기업이 제2의 HBM 신화를 재현하며 투자자들에게 도움이 될 포괄적인 투자 가이던스를 전해드립니다.

1. 배경: AI 패러다임의 변화와 폰 노이만 병목 현상

컴퓨터 아키텍처 역사를 돌이켜보면 PC 시대에는 ‘CPU 속도’가, 모바일 시대에는 ‘저전력 D램’이 시장을 지배했습니다. AI 초기 시장 역시 엄청난 매개변수(Parameter)를 가진 거대언어모델(LLM)을 한시라도 빨리 학습시켜야 했기에, 가격과 전력은 후순위였고 오직 대역폭(Bandwidth)만을 극대화한 HBM이 시장을 독식했습니다.

하지만 ‘추론’의 시대는 게임의 법칙이 완전히 다릅니다.

학습(Training): 대형 데이터 플러그를 꽂아두고 한 번에 몰아서 무거운 연산을 수행합니다.
추론(Inference): 수억 명의 전 세계 유저가 24시간 내내 모바일과 PC로 AI 서비스를 호출합니다. 데이터의 이동이 극도로 잦고 반복적입니다.

문제는 데이터가 메모리 저장소와 연산 장치(CPU/GPU) 사이를 오가는 과정에서 발생하는 전력 소모(Data Movement Power)가 전체 시스템 전력의 60~80%를 차지한다는 점입니다. 프로세서의 계산 속도는 광속으로 발전했지만, 메모리에서 데이터를 주고받는 버스(Bus)의 대역폭과 전력 효율이 이를 따라가지 못하는 ‘폰 노이만 병목 현상(Von Neumann Bottleneck)’이 한계에 다다른 것입니다.

결국 미래 AI 반도체 경쟁의 핵심 철학은 명확합니다. “누가 더 빠른가”가 아니라, “누가 데이터 이동을 최소화하여 전력을 아끼는가”의 싸움입니다. 이제 그 대안으로 떠오른 5가지 독자적인 생태계를 하나씩 뜯어보겠습니다.

2. 포스트 HBM을 노리는 5대 차세대 기술 심층 분석

① HBC (High Bandwidth Compute) : 퀄컴의 근접 연산과 3D 적층

기존 HBM 구조는 GPU ‘옆’에 인터포저(Interposer)라는 중간 기판을 두고 수평으로 데이터 통로를 연결합니다. 눈에 보이지 않을 만큼 미세하지만 물리적인 선로의 길이가 존재하며, 여기서 신호 손실과 전력 소모가 발생합니다.

모바일 AP 설계의 최강자인 미국 퀄컴이 제시한 HBC(고대역폭 컴퓨트)는 이 구조를 완전히 뒤집습니다.

엔지니어링 핵심: 근접 연산(Near-Memory Computing) 및 3D 로직-메모리 적층
구조적 특징: AI 연산을 담당하는 가속기(Logic Die) 바로 위에 저전력 D램(LPDDR)을 수직으로 다이렉트 적층(3D Stacking)합니다. 데이터가 이동하는 거리가 마이크로미터(㎛) 단위로 좁혀집니다.
성능 강점: 모든 데이터를 가속기 중심부로 보내지 않고, 메모리와 맞닿은 최단 거리에서 먼저 일부 계산을 처리한 뒤 꼭 필요한 결과만 상부로 전달합니다. 퀄컴은 이 방식을 통해 HBM 대비 와트당 대역폭(전력 효율성)을 무려 6배나 끌어올릴 수 있다고 발표했습니다. 모바일에서 갈고닦은 저전력 DNA를 서버 시장에 이식하겠다는 야심찬 구상입니다.

② SOCAMM (Small Outline Compression Attached Memory Module) : 엔비디아의 모듈 표준 파괴

스마트폰에 탑재되는 LPDDR(저전력 D램)은 전력 효율면에서 최상의 퍼포먼스를 보여줍니다. 하지만 치명적인 약점이 있었습니다. 메인보드에 직접 납땜(On-board)해야만 고속 신호의 무결성(Signal Integrity)이 유지된다는 점입니다. 이 때문에 서버 환경처럼 필요에 따라 슬롯에 꼈다 뺐다 하며 용량을 확장해야 하는 데이터센터에는 사용이 불가능했습니다.

이 한계를 깨부순 것이 바로 엔비디아가 주도하는 SOCAMM(소캠) 규격입니다.

엔지니어링 핵심: 소켓 압착 방식을 통한 LPDDR의 서버화
구조적 특징: 보드에 납땜하는 대신, 기판에 매우 얇은 소켓 형태로 메모리 모듈을 ‘압착’하여 연결합니다. 커넥터의 물리적 길이를 극한으로 줄여 LPDDR의 초저전력 특성을 고스란히 유지하면서도, 서버가 요구하는 고용량 확장성과 교체 편의성을 확보했습니다.
실제 적용: 엔비디아의 차세대 로드맵을 보면 매우 흥미로운 전략이 보입니다. 최고 속도가 필요한 GPU(루빈 등)에는 최첨단 HBM4를 탑재하지만, 대용량 데이터 제어와 효율성이 중요한 CPU(베라)에는 SOCAMM2를 채택했습니다. 비용과 전력을 모두 잡겠다는 계산입니다. 현재 국내 메모리 거두인 삼성전자와 SK하이닉스가 이 SOCAMM2 모듈을 개발하여 엔비디아 공급망에 진입해 있습니다.

③ HBF (High Bandwidth Flash) : 낸드플래시 기반 대형 보관함의 등장

컴퓨터 구조론에서 ‘레지스터-캐시-D램-저장장치(SSD)’로 이어지는 단단한 계층 구조(Memory Hierarchy)는 수십 년간 변하지 않는 진리였습니다. 하지만 LLM 추론 모델이 커지면서 수천억 개의 매개변수 데이터를 전부 비싼 D램(HBM)에 상주시키는 것은 가성비 측면에서 재앙에 가깝습니다. 여기서 등장한 파괴적 혁신이 HBF(고대역폭 플래시)입니다.

엔지니어링 핵심: 비휘발성 초고속 낸드 적층 및 하이브리드 계층화
구조적 특징: 전원이 꺼져도 데이터가 지워지지 않고, D램보다 동일 면적당 저장 용량이 수 배 이상 크며 가격은 저렴한 ‘낸드플래시’를 HBM처럼 수직으로 쌓아 올린 형태입니다.
비유와 협업: HBM이 AI 프로세서 바로 옆에서 데이터를 실시간으로 빠르게 주고받는 ‘작업대’라면, HBF는 그 바로 뒤에 위치한 ‘초대형 고속 보관함’입니다. 실시간 연산에 필요한 핵심 가중치는 HBM에 올려두고, 자주 꺼내 쓰지만 매 순간 대기할 필요는 없는 거대한 데이터 베이스는 HBF에 저장해 둡니다. 가상 메모리 스왑 속도를 극대화한 이 기술은 미국 샌디스크(웨스턴디지털)가 표준화를 이끌고 있으며, SK하이닉스가 연합군으로 참여해 생태계를 키우고 있습니다.

④ ZAM (Z-Angle Memory) : 인텔의 물리적 공정 우회 전략

HBM의 가장 큰 기술적 장벽이자 아킬레스건은 D램 칩 수천 개에 미세한 구멍을 뚫어 수직으로 연결하는 TSV(실리콘 관통 전극) 공정입니다. 수직으로 곧게 뚫린 통로를 통해 엄청난 양의 전류가 흐르다 보니, 칩 내부의 열이 밖으로 빠져나가지 못하고 상층부에 고여 칩이 오작동하는 ‘열 축적(Thermal Throttling)’ 문제가 끊임없이 발생합니다.

인텔과 소프트뱅크의 자회사 사이메모리가 공동 개발 중인 ZAM(Z-앵글 메모리)은 물리적 접근법을 바꿨습니다.

엔지니어링 핵심: 사선 실리콘 관통 전극 (Angled TSV)
구조적 특징: 건물의 엘리베이터처럼 수직으로만 통로를 뚫는 것이 아니라, 에스컬레이터처럼 비스듬한 사선 각도(Z-Angle)로 데이터 통로를 배치합니다.
기대 효과: 신호가 오가는 경로의 면적이 넓어지면서 자연스럽게 칩 내부의 열 발산 면적이 확대됩니다. 또한, 신호선끼리 수직으로 마주 볼 때 발생하는 전기적 간섭(Crosstalk)을 줄여 전력 효율을 개선할 수 있습니다. 다만, 딱딱한 실리콘을 사선으로 정밀하게 식각(Etching)하는 공정 난이도가 극악에 가깝기 때문에 양산성 검증이 향후 상용화의 가늠쇠가 될 것입니다.

⑤ PIM (Processing In Memory) : 폰 노이만 구조의 완벽한 종말

앞서 언급한 네 가지 기술이 메모리와 프로세서 간의 ‘거리’를 좁히거나 ‘통로’를 개선하는 방식이라면, PIM(프로세싱 인 메모리)은 컴퓨터의 패러다임 자체를 부정하는 가장 궁극적이고 혁신적인 개념입니다.

엔지니어링 핵심: 메모리 뱅크(Bank) 내 독립 연산기(ALU) 내장
구조적 특징: 기존 메모리는 오직 ‘저장’만 하고 계산은 CPU나 GPU가 도맡았습니다. PIM은 데이터가 저장되는 메모리 셀 내부 영역에 아주 단순한 계산이 가능한 연산 장치들을 곳곳에 심어 놓았습니다.
비유와 장점: 물건이 들어올 때마다 멀리 있는 본사 직원이 와서 분류하는 게 아니라, 창고(메모리) 안에 상주하는 직원이 그 자리에서 직접 물건을 분류(연산)해 결과만 보고하는 시스템입니다. AI 연산의 대부분을 차지하는 단순 반복 행렬 계산(GEMM)을 메모리가 직접 수행하므로, 데이터를 외부 버스로 전송할 필요가 전혀 없습니다. 데이터 이동 에너지가 ‘제로(0)’에 수렴하기 때문에 전력 효율면에서는 이론상 완벽한 종착지입니다. 현재 삼성전자와 SK하이닉스가 LPDDR 기반의 PIM 제품을 고도화하며 상용화를 앞당기고 있습니다.

3. 차세대 메모리 기술 한눈에 비교하기

기술 규격	핵심 구조 및 아이디어	주도 기업 / 진영	전력 절감 메커니즘	성숙도 및 상용화 시점
HBC	가속기 로직 다이 위에 LPDDR을 3D 수직 적층	퀄컴	패키징 다이렉트 연결로 이동 거리 최소화	프로토타입 공개 단계
SOCAMM	LPDDR 모듈을 소켓 압착 방식으로 서버 기판에 연결	엔비디아, 삼성전자, SK하이닉스	저전력 모바일 D램의 서버 확장	상용화 돌입 (베라 CPU 탑재)
HBF	초고속 낸드플래시를 수직 적층하여 서버 근접 배치	샌디스크, SK하이닉스	대용량 데이터의 계층 최적화 (가성비)	규격 표준화 진행 중
ZAM	D램 관통 전극(TSV)을 사선(Diagonal)으로 배치	인텔, 사이메모리	사선 배치를 통한 열 발산 및 간섭 저감	연구 개발 및 공정 검증 단계
PIM	메모리 내부 뱅크에 단순 연산 장치(ALU) 내장	삼성전자, SK하이닉스	데이터 이동 자체를 삭제 (버스 전력 0)	실증 테스트 및 생태계 확장 중

4. 투자 가이던스 (Investment Guidance)

기술의 우수성을 아는 것과 돈이 되는 기업을 고르는 것은 별개의 영역입니다. 주식 시장에서는 ‘가장 완벽한 기술’보다 ‘당장 대량 양산되어 밸류체인의 숫자로 찍히는 기술’이 먼저 가치를 인정받습니다. 시장의 자금 흐름과 기술 성숙도를 고려해 단기(1~2년)와 중장기(3~5년) 투트랙(Two-Track) 전략을 제시합니다.

💡 단기 관점 (1~2년): 매출 가시성이 확보된 ‘SOCAMM’ 공급망에 집중

현재 엔비디아의 서버 아키텍처에 채택이 확정되어 당장 올해와 내년 실적 턴어라운드를 이끌 영역은 단연 SOCAMM입니다. 데이터센터 전력지난은 당장 발등에 떨어진 불이기 때문에, 검증된 LPDDR 모듈 채택 속도는 상상을 초월할 것입니다.

최선호주 (Top Picks):SK하이닉스 & 삼성전자
- 서버용 고성능 LPDDR5X 및 LPDDR6 시장의 글로벌 점유율을 사실상 독점하고 있는 구조입니다. SOCAMM 모듈 공급이 본격화되면 레거시 D램 대비 압도적인 마진율 개선이 이루어집니다.
장비 및 부품 수혜주:첨단 후공정(OSAT) 및 패키지 기판사
- 커넥터 길이를 줄이고 미세 압착 기법을 적용해야 하는 고난도 모듈 가공 기술 특성상, 플 flip-chip 계열의 고부가 패키지 기판을 공급할 수 있는 삼성전기, 대덕전자 같은 기판 대형주와 후공정 검사 및 레이저 장비 공급사의 가치 재평가(Re-rating)가 강하게 나올 것입니다.

💡 중장기 관점 (3~5년): 판도를 바꿀 게임 체인저 ‘HBF’와 ‘PIM’ 선점

AI 추론 시장이 완전히 성숙하여 전체 AI 서버 수요의 80%를 넘어가는 시점이 오면, 단순히 D램을 튜닝하는 수준을 넘어 아키텍처 전반을 바꾸는 기업이 수조 원의 가치를 흡수합니다.

낸드(NAND)의 화려한 부활과 HBF 주도권:SK하이닉스 (솔리다임)
- 그동안 HBM에 밀려 적자를 면치 못했던 낸드플래시 사업부가 HBF 시장의 개화로 강력한 현금 창출원(Cash Cow)으로 변모할 것입니다. 특히 자회사 솔리다임을 통해 기업용 고용량 QLC SSD 시장을 선점한 SK하이닉스는 HBF 표준화 연합의 중심축으로서 장기 우상향 모멘텀을 확보했습니다.
폰 노이만 구조의 붕괴와 지식재산권(IP)의 가치:디자인하우스 및 반도체 IP 기업
- PIM 구조로 가기 위해서는 메모리 내부에 연산 회로를 정밀하게 설계해야 합니다. 이는 메모리 제조사 단독으로 불가능하며, 팹리스 및 디자인하우스와의 긴밀한 생태계 협력이 필수적입니다. 국내 시장에서는 메모리 인터페이스 IP 원천 기술을 가진 오픈엣지테크놀로지나 삼성전자 파운드리의 핵심 디자인하우스인 가온칩스 같은 다크호스들이 중장기 텐배거(10배 주식) 후보군이 될 수 있습니다.

5. 결론: “데이터를 옮기는 시대는 끝났다”

“HBM이 AI 확산의 제1막(학습)을 화려하게 지배했다면, 제2막(추론)은 전력을 지배하는 자가 승리합니다.”

과거의 반도체 치킨게임이 ‘누가 더 셀(Cell)을 미세하게 깎아 대량 생산하는가’였다면, 앞으로의 AI 시대는 ‘소프트웨어의 특성을 이해하고 시스템 구조와 패키징으로 전력을 얼마나 아끼는가’의 아키텍처 전쟁입니다.

단기적으로는 엔비디아 공급망 내에서 확실한 숫자를 찍어줄 SOCAMM 및 첨단 후공정 밸류체인으로 포트폴리오의 하방을 단단히 지지하십시오. 그리고 중장기적으로는 낸드 업황의 패러다임을 바꿀 HBF와 궁극의 반도체라 불리는 PIM 관련 핵심 기술주들을 적립식으로 모아가는 전략을 추천합니다. 판이 바뀔 때 과감히 베팅하는 투자자만이 다가올 거대한 자산 증식의 기회를 잡을 수 있습니다.

2026-07-01

[2026.06.25] 마이크론(MU) 역대급 실적 발표 분석: HBM4 패러다임 전환과 삼성·SK하이닉스 투자 가이드라인

마이크론의 2026 FY 3분기 압도적 어닝 서프라이즈(매출 414.6억 달러, 마진율 84.9%) 분석과 앤트로픽(Anthropic) 중심의 글로벌 3사 동맹 구조, EUV 패싱 및 다이 사이즈 페널티(Die Size Penalty)가 유발한 공급 부족의 본질, 그리고 국내 소부장(한미반도체, HPSP 등)을 포함한 바벨 투자 전략을 한눈에 보여주는 요약도입니다.
An English infographic titled 'MICRON (MU) Q3 FY2026 EARNINGS DEEP-DIVE: HBM4 PARADIGM SHIFT & GLOBAL MEMORY ALLIANCE GUIDE' presented by an IT economy blogger. The infographic is structured into four main sections:

1. MICRON (MU) Q3 FY2026 FINANCIALS: Features a bar chart showing Revenue reaching an all-time high of $41.46B (73.7% QoQ, 4x YoY) and a line chart showing a Non-GAAP Gross Margin of 84.9%, driven by the EUV Passing strategy. A comparison table displays Q3 Actuals (Revenue $41.46B, GM 84.9%, EPS $25.11) versus Q4 Guidance (Revenue $50B±1B, GM ~86%, EPS $30.73±1).

2. STRATEGIC ISSUES & ALLIANCE: Illustrates the Global AI Memory Lock-In Structure. A flow diagram shows Anthropic (Series H Funding) establishing a multi-year supply alliance and equity investment with Samsung, SK Hynix, and Micron. Micron supplies HBM, high-cap DDR5, and data center SSDs, while integrating Anthropic's Claude AI to improve 1b yield.

3. CORE TECHNOLOGY & MARKET OUTLOOK: Compares SK Hynix & Samsung's EUV Lithography (high CapEx) with Micron's EUV Passing using DUV Multi-Patterning to achieve cost savings. It outlines the cause of the HBM supply shortage ('Die Size Penalty') showing that HBM dies are twice the size of regular DRAM, resulting in lower net dies per wafer and cumulative defects during 8-Hi/12-Hi stacking.

4. IT ECONOMY BLOGGER'S BARBELL PORTFOLIO STRATEGY & MEMORY WAR (2026~2028): A visual scale weighs a Core Portfolio (SK Hynix, Micron) for stable high margins against Alpha Potential (Samsung) as a contrarian buy for the HBM4E turn-key solution, supported by a Safe Harbor ecosystem (Hanmi Semiconductor, HPSP, ASML). A timeline for the Memory War shows a near-term duopoly by SK Hynix & Micron, shifting long-term to Samsung's Turn-Key advantage with its base die fab and advanced packaging."

1. 마이크론(MU) 2026 FY 3분기 실적 종합 분석: 숫자가 증명하는 공급자 우위 시장

2026년 6월 24일(미국 현지시간) 장 마감 직후 발표된 마이크론 테크놀로지(Micron Technology, NASDAQ: MU)의 2026 회계연도 3분기(5월 28일 마감) 실적은 전 세계 반도체 업계와 여의도 증가 전반에 그야말로 거대한 ‘지각변동’을 일으켰습니다. 최근 일각에서 고개를 들던 ‘AI 거품론’이나 ‘메모리 피크아웃(Peak-out) 우려’를 완벽하게 잠재우는 압도적인 어닝 서프라이즈(Earning Surprise)입니다.

이번 수치들은 단순한 일회성 호실적이 아닙니다. 반도체 미세공정의 물리적 한계(Scaling Limit)와 AI가 요구하는 초고대역폭(Bandwidth)의 격돌 속에서 메모리 제조사가 완벽한 가격 결정력(Pricing Power)을 쥐었다는 명백한 증거입니다.

1) 컨센서스를 파괴한 핵심 재무 지표

먼저 시장의 예상을 아득히 뛰어넘은 마이크론의 주요 재무 실적을 명확하게 정리해 보겠습니다.

매출액 (Revenue): 414.6억 달러 기록. 이는 직전 분기(238.6억 달러) 대비 약 73.7% 급증한 수치이며, 전년 동기(93.0억 달러)와 비교하면 무려 4배 이상 폭발적으로 성장한 수치입니다. 월가 컨센서스였던 350억 달러를 18% 이상 상회했습니다.
GAAP 순이익 & EPS: GAAP 기준 순이익은 282.4억 달러, 희석 주당순이익(EPS)은 24.67달러를 기록했습니다.
Non-GAAP 순이익 & EPS: 일회성 비용을 제외한 비GAAP 기준 순이익은 288.6억 달러, 희석 EPS는 25.11달러입니다. 시장 전망치인 20달러 안팎을 25% 가까이 초월하는 괴물 같은 숫자가 찍혔습니다.

2) 제조업의 상식을 깨뜨린 매출이익률(Gross Margin)의 비밀

이번 발표에서 눈을 가장 의심케 한 지표는 바로 84.9%에 달하는 Non-GAAP 매출이익률(Gross Margin)입니다.

보통 대규모 장치 산업이자 대규모 감가상각비가 수반되는 메모리 제조업에서 80%가 넘는 마진율이 나온다는 것은 불가능에 가깝다고 여겨졌습니다. 가이던스였던 81% 안팎을 가볍게 뛰어넘은 이 서프라이즈의 배경에는 제품 믹스(Product Mix)의 고도화와 후술할 공정 건너뛰기(EUV Passing)에 따른 감가상각비 절감 효과가 강력하게 작용했습니다.

사업부 명칭	3분기 매출액	매출이익률(Gross Margin)	핵심 성장 동력 및 특징
클라우드 메모리 (Cloud)	137.7억 달러	83%	글로벌 빅테크의 AI 서버향 고용량 D램 공급 폭증
핵심 데이터센터 (Data Center)	115.2억 달러	87%	HBM(고대역폭 메모리) 및 고성능 SSD 수요 견인
모바일 및 클라이언트 (Mobile/Client)	115.2억 달러	87%	온디바이스(On-Device) AI 탑재 기기 확대로 인한 스펙 상향
차량 및 임베디드 (Automotive)	46.3억 달러	79%	자율주행 및 인포테인먼트 시스템 고도화에 따른 주문 증가

전 사업부가 전 분기 대비 거의 두 배 가까운 외형 성장을 이룩했으며, 특히 고부가 가치 제품군이 몰려 있는 데이터센터와 모바일 사업부의 마진율이 87%에 육박했다는 점은 전례를 찾아보기 힘든 현상입니다.

3) 4분기 가이던스: 시장을 얼어붙게 만든 가속도의 서막

더욱 경이로운 점은 다음 분기 전망입니다. 마이크론이 제시한 2026 회계연도 4분기 가이던스는 다음과 같습니다.

[Micron 4Q FY2026 Guidance]

매출액 전망: 500억 달러 (±10억 달러)

매출이익률 전망: 약 86%

GAAP 희석 EPS 전망: 30.73달러 (±1달러)

월가 전문가들은 당초 432억 달러 수준의 매출을 예상하고 있었습니다. 그러나 마이크론은 이를 비웃듯 한 분기 만에 매출을 또다시 50억 달러 이상 올리겠다는 청사진을 던졌습니다. 매출 체급이 수백억 달러 규모인 글로벌 공룡 기업이 분기마다 이 정도 속도로 가속 페달을 밟는 구조는 과거 PC나 모바일 전성기 시절에도 목격하지 못했던 역사상 전무후무한 대호황입니다.

2. 핵심 이슈 분석: Anthropic과의 전략적 계약과 ‘빅 패키지’ 구조

이번 마이크론 실적 발표의 공식 타이틀에는 이례적으로 “전환적인 전략적 고객 계약(Strategic Customer Agreements)”이라는 문구가 전면에 배치되었습니다. 이는 실적 발표 이틀 전인 6월 22일 전격 공개된 글로벌 탑티어 AI 거대언어모델(LLM) 개발사 앤트로픽(Anthropic)과의 계약을 정조준하고 있습니다.

1) 계약의 골자와 엔지니어링적 이면

계약의 핵심은 마이크론이 앤트로픽의 인프라 구축에 필요한 고성능 데이터센터 포트폴리오(HBM, 고용량 DDR5, 최첨단 SSD 등) 전반을 장기 공급(Multi-year Supply)한다는 내용입니다.

동시에 마이크론은 자사의 핵심 반도체 설계, 제조 공정 제어, 공급망 관리 시스템 전반에 앤트로픽의 차세대 인공지능인 ‘클로드(Claude)’를 전면 도입하기로 결정했습니다. 반도체 미세화 공정에서 발생하는 수조 개의 로그 데이터를 AI를 통해 분석하여 수율(Yield) 향상 속도를 극한으로 끌어올리겠다는 정교한 계산입니다.

2) 시리즈 H 펀딩 라운드와 3대 제조사의 동거

주목해야 할 사실은 마이크론이 앤트로픽의 시리즈 H(Series H) 펀딩 라운드에 전략적 투자자로 참여했다는 점입니다. 흥미롭게도 이 라운드에는 마이크론뿐만 아니라 대한민국의 삼성전자, SK하이닉스, 그리고 빅테크 얼라이언스의 중심인 아마존(Amazon) 등이 대거 동참했습니다.

이로써 글로벌 HBM 시장을 100% 점유하고 있는 3대 메모리 거인(삼성, SK하이닉스, 마이크론) 모두가 단일 AI 기업의 지분을 나누어 가지며 동시에 ‘공급사’로 들어가는 기이하고도 강력한 구조적 동맹 체제가 구축되었습니다.

CEO 산자이 메로트라(Sanjay Mehrotra)가 언급했듯, 이러한 다개년 장기 계약은 메모리 업계의 고질적인 고통이었던 ‘경기 변동성(Cyclicality)’을 억제하고 재무 성과의 ‘지속성 및 예측 가능성’을 담보하는 강력한 록인(Lock-in) 효과를 발휘하게 됩니다.

3. 핵심 기술 심층 비교: 마이크론 1-베타 공정의 승리와 후공정의 한계

반도체 엔지니어의 시각에서 이번 마이크론의 호실적과 미래 비전을 매끄럽게 이해하기 위해서는, 이들이 선택한 하드웨어 공정의 특수성과 물리적인 한계 상황을 기술적으로 뜯어보아야 합니다.

1) 1-베타(1b) D램 공정의 승리: 노광 기술의 한계를 우회하다

현재 메모리 미세공정은 10나노급 단계에서 1x, 1y, 1z, 1alpha(1a)를 넘어 1beta(1b) 공정까지 도달해 있습니다.

여기서 경쟁사들과 마이크론의 운명을 가른 결정적 분기점이 존재합니다. 삼성전자와 SK하이닉스는 10나노 초반의 미세 회로를 그리기 위해 대당 수천억 원에 달하는 네덜란드 ASML의 EUV(극자외선) 노광 장비를 선제적으로 도입하여 라인을 셋업했습니다.

반면, 마이크론은 초기 투자 비용 부담과 수율 확보 실패 리스크를 회피하기 위해 1b 공정까지 EUV를 전혀 쓰지 않는 ‘EUV 패싱’ 전략을 취했습니다. 대신 기존의 DUV(심자외선) 액침(Immersion) 장비를 활용해 회로를 여러 번 겹쳐 그리는 멀티 패터닝(Multi-Patterning, Quadruple Patterning 등) 기술을 극한의 영역까지 쥐어짜 내 성공시켰습니다.

[엔지니어 노트]

EUV 장비를 도입하면 공정 단계(Step) 수는 줄어들지만, 천문학적인 장비 감가상각비가 매 분기 고정비로 인식됩니다. 마이크론은 DUV 기반 멀티 패터닝으로 공정 난이도는 극상으로 올라갔으나, 장비 도입에 따른 감가상각비를 대폭 절감했습니다. 이번에 양산 및 대량 출하를 시작했다는 마이크론의 HBM4가 바로 이 1-베타 D램을 기반으로 합니다. 이 영리한 우회 전략 덕분에 84.9%라는 비현실적인 마진율이 가능했던 것입니다.

2) HBM4 시장의 조기 개막과 인터페이스 혁신

HBM4는 이전 세대인 HBM3E와 비교했을 때 규격 자체가 완전히 리셋되는 기념비적인 세대입니다. 프로세서(GPU/TPU)와 데이터를 주고받는 통로인 인터페이스 버스 폭(Interface Bus Width)이 기존 1,024비트에서 2,048비트로 정확히 2배 넓어집니다.

마이크론이 1b 기반의 HBM4 제품을 주요 고객 플랫폼에 대량 양산 출하하고 있다는 고백은, 차세대 초고대역폭 메모리 규격 표준화 경쟁에서 마이크론이 결코 뒤처지지 않고 시장 주도권을 완벽히 안착시켰음을 시사합니다.

3) 공급 부족의 본질적 원인: ‘다이 사이즈 페널티(Die Size Penalty)’

산자이 메로트라 CEO는 실적 발표 중 컨퍼런스 콜에서 “중기적으로 고객 수요의 50%에서 3분의 2 정도만 충족할 수 있다”고 엄포를 놓았습니다. 공장이 없어서가 아닙니다. 반도체 웨이퍼 위에 칩을 새길 때 발생하는 ‘물리적 한계’ 때문입니다.

공간적 페널티: HBM은 초고속 데이터 전송을 위해 내부에 거대한 제어 회로와 TSV(관통 전극) 영역을 확보해야 하므로, 동일한 용량의 일반 범용 D램 대비 칩 크기(Die Size)가 최소 2배에서 2.5배 이상 큽니다.
웨이퍼 생산량 감소: 똑같은 300mm 웨이퍼 한 장을 투입하더라도 뽑아낼 수 있는 칩의 총개수(Net Die)가 절반 이하로 수직 낙하합니다.
적층 및 패키징 수율: 그렇게 뽑아낸 D램을 8단(8-Hi), 12단(12-Hi), 나아가 16단(16-Hi)으로 위로 쌓아 올리고 구멍을 뚫는 후공정(Advanced Packaging)을 거치면서 최종 불량률이 누적됩니다.

따라서 전 세계의 메모리 생산 라인을 24시간 풀가동하더라도, 시장에 공급되는 비트 성장률(Bit Growth)은 물리적으로 제한될 수밖에 없는 구조적 병목에 진입해 있습니다.

4. 글로벌 메모리 3사(SK하이닉스 vs 마이크론 vs 삼성전자) 기술 수준 비교

현재 글로벌 메모리 시장은 완벽한 3과점 체제입니다. 이 3사의 기술적 현주소와 핵심 무기를 냉정하고 정교하게 비교·분석해 드리겠습니다.

1) SK하이닉스: 수율과 첨단 패키징(Advanced Packaging)의 독보적 강자

핵심 기술 무기: MR-MUF (Mass Reflow Molded Underfill)
기술 분석: SK하이닉스는 D램 칩을 쌓아 올릴 때 칩 사이에 액체 형태의 보호재를 흘려 넣어 공간을 메우고, 이를 한 번에 구워 굳히는 MR-MUF 기술을 완성했습니다. 이 방식은 경쟁사 대비 열 방출(방열) 특성이 압도적으로 우수하며, 칩 적층 시 가해지는 압력을 분산시켜 불량률을 획기적으로 낮춥니다.
공정 성숙도: D램 미세공정(1b) 영역에서도 EUV 노광 장비를 가장 안정적으로 안착시켜 균일한 회로 선폭을 뽑아냅니다. 엔비디아(NVIDIA)의 AI 가속기 개발 초기 단계부터 협력해 온 덕에 ‘AI 메모리의 표준 가이드’를 쥐고 흔드는 절대적 지위를 유지하고 있습니다.

2) 마이크론: 영리한 공정 스킵과 기민한 추격자

핵심 기술 무기: EUV 패싱 기반의 원가 혁신 & HBM 12단(12-Hi) 적층 기습 선점
기술 분석: 마이크론은 과거 삼성이나 하이닉스 대비 기술 리더십에서 한 세대 뒤처져 있다는 평가를 받았습니다. 그러나 HBM3E와 HBM4로 넘어오는 변곡점에서 중간 단계를 과감히 생략하고 최신 미세공정인 1-베타(1b) 공정에 모든 자원을 올인했습니다. 앞서 언급한 DUV 기반 멀티 패터닝 기술력은 타의 추종을 불허합니다.
잠재적 숙제: 다만, 차세대 1-감마(1g) 공정부터는 선폭이 10나노 미만 급으로 좁혀져 마이크론 역시 결국 EUV 장비를 도입해야만 합니다. 장비 셋업 비용 증가와 초기 수율 제어 숙제를 어떻게 극복할지가 향후 2~3년 내 최대 시험대가 될 것입니다.

3) 삼성전자: 인프라와 총량의 거인, 반격을 준비하는 IDM의 저력

핵심 기술 무기: Advanced NCF (Non-Conductive Film) & 파운드리-메모리 턴키(Turn-key) 능력
기술 분석: 삼성전자는 전통적으로 D램 사이에 비전도성 필름을 레이어별로 배치한 뒤 열과 압력을 가해 접착하는 NCF 방식을 고수해 왔습니다. 이 방식은 적층 단수가 12단, 16단으로 높아지고 칩 두께가 얇아질수록 필름의 두께 제어나 열 방출 측면에서 난이도가 극상으로 치솟습니다. 이 때문에 최신 HBM 검증 테스트 진입 단계에서 경쟁사 대비 다소 늦어지며 고전(苦戰)을 면치 못했습니다.
반전의 열쇠: 하지만 순수 D램 미세공정 설계 역량과 평택·화성 중심의 세계 최대 규모 생산 인프라(Fab)는 타사가 감히 흉내 낼 수 없는 수준입니다. 특히 HBM의 맨 밑바닥에서 GPU와 데이터를 직접 주고받는 제어 칩인 ‘베이스 다이(Base Die)’를 자사의 첨단 파운드리(Foundry) 공정으로 직접 제작하고 패키징까지 일괄 처리할 수 있는 유일한 종합 반도체 기업(IDM)이라는 무시무시한 잠재력을 온전히 보유하고 있습니다.

5. 향후 유사 기업 및 기술 구도 발전 속도 전망 (2026~2028)

향후 메모리 전쟁의 패러다임은 “누가 회로를 더 미세하게 깎아 내는가”의 단편적 싸움에서 “누가 더 정밀하게 쌓고, 로직 시스템과 어떻게 커스텀(Custom) 연결을 이루어 내는가”의 고차원 패키징 싸움으로 완벽하게 전환됩니다. 특히 HBM4 세대부터는 베이스 다이를 메모리 공정이 아닌 TSMC나 삼성전자 파운드리의 5나노/4나노 이하 첨단 로직(Logic) 공정으로 제작하는 것이 표준 규격화되었습니다.

1) 단기 ~ 중기 구도 (2026년 ~ 2027년): SK하이닉스와 마이크론의 견고한 양강 체제

당분간 시장은 SK하이닉스와 마이크론의 굳건한 랠리가 지속될 것입니다.

마이크론은 이번 앤트로픽과의 계약과 역대급 가이던스를 통해 확보한 302억 달러의 막대한 현금 여력을 기반으로 미국 아이다호주 보이시(Boise) 및 뉴욕주 시러큐스(Syracuse) 메가 팹 건설에 속도를 낼 것입니다. 미국 정부의 전폭적인 보조금(CHIPS Act) 지원과 빅테크들의 ‘미국산 메모리(Made in USA)’ 선호 현상이라는 강력한 지정학적 순풍을 타고 고마진 독점 체제를 유지할 가능성이 매우 높습니다.

SK하이닉스 역시 엔비디아-TSMC-SK하이닉스로 이어지는 이른바 ‘AI 초밀착 삼각 동맹’의 결속력을 바탕으로 시장 점유율 1위를 수성할 것입니다. 오랫동안 축적된 MR-MUF 패키징 노하우는 단수가 극대화되는 16단 제품군에서도 안정적인 골든 수율을 확보하는 핵심 무기가 됩니다.

2) 장기 구도 변곡점 (2027년 이후 ~ HBM4E 세대): 삼성전자의 턴키(Turn-key) 역습

진짜 승부는 2027년 이후 전개될 HBM4E(HBM4 Extended) 세대에서 판가름 날 확률이 높습니다.

HBM4E 세대에 이르면 메모리는 더 이상 범용 저장장치가 아니라 주문형 반도체(ASIC)처럼 특정 고객사의 빅 모델에 최적화된 ‘맞춤형(Custom) 반도체’의 성격을 극단적으로 띠게 됩니다. 이때 빅테크 고객사(NVIDIA, AMD, Google, Amazon 등)는 메모리는 마이크론에 발주하고, 베이스 다이는 TSMC에 넘긴 뒤, 최종 후공정을 다시 외주 패키징 업체(OSAT)에 맡기는 복잡한 공급망 관리(SCM)에 심각한 피로감을 느낄 수 있습니다. TSMC의 첨단 패키징(CoWoS) 캐파가 병목에 걸리면 제품 출하 자체가 올스톱되기 때문입니다.

바로 이 지점이 삼성전자의 거대한 거인 아키텍처가 빛을 발하는 타이밍입니다. 삼성전자가 차세대 NCF 필름 기술의 안정화 혹은 하이닉스 방식의 장점을 흡수한 하이브리드 본딩(Hybrid Bonding) 기술을 완벽히 마스터한다면, 다음과 같은 ‘원스톱 솔루션(One-Stop Solution)’으로 판도를 단숨에 뒤집을 수 있습니다.

반면, 자체 파운드리 팹이 없는 마이크론은 베이스 다이 제작의 100%를 TSMC에 전적으로 의존해야 합니다. 향후 지정학적 리스크나 TSMC의 로직 라인 숏티지(Shortage)가 발생할 경우, 마이크론의 질주에 치명적인 제동이 걸릴 리스크가 상존합니다.

6. 국내외 관련 기업 밸류체인(Value Chain) 분석 및 수혜주 정리

마이크론의 역대급 실적과 가이던스는 결국 후방 산업을 지탱하는 소재·부품·장비(소부장) 기업들에 대한 대규모 발주(CapEx) 폭발로 고스란히 연결됩니다. 투자 관점에서 반드시 포트폴리오에 편입해야 할 국내외 핵심 수혜 기업들을 정밀하게 분류해 드립니다.

1) 후공정(Advanced Packaging) 및 첨단 본딩 장비 기업 (★최대 수혜 주축)

D램을 정밀하게 위로 쌓아 올리는 패키징 공정은 HBM 수율의 핵심입니다. 공급 부족을 해결하기 위한 라인 증설의 낙수효과를 가장 직접적으로 흡수하는 포지션입니다.

한미반도체 (042700): SK하이닉스의 MR-MUF 공정에 필수적인 ‘듀얼 TC 본더(Dual TC Bonder)’를 공급하며 독보적인 지위를 다졌습니다. 마이크론 역시 적층 단수가 12단, 16단으로 높아짐에 따라 열 압착 제어 능력이 탁월한 하이엔드 본더 장비 도입이 시급하므로, 글로벌 탑티어 장비사로서 수주 모멘텀이 극대화될 것입니다.
HPSP (403870): 전 세계에서 유일하게 ‘고압 수소 어닐링 장비’를 독점 공급하는 기업입니다. D램 회로 미세화 및 HBM 적층 과정에서 실리콘 표면에 발생하는 미세 결함(Interface Trap)을 줄여 전체 칩의 신뢰성과 수율을 극대화하는 데 필수적입니다. 삼성, SK하이닉스, 마이크론 3사 모두 공급망 확대를 서두르고 있어 구조적 장기 성장이 담보되어 있습니다.
피에스케이홀딩스 (031980) / 디아이티 (110990): 후공정 수율 개선의 필수 관문인 ‘리플로우(Reflow)’ 장비 및 세정, 레이저 베이킹 장비를 보유한 강소 기업들로 HBM 캐파 증설에 따른 직접적인 수혜를 받습니다.

2) 전공정 미세화 및 EUV(극자외선) 생태계 핵심 기업

엔지니어 관점에서 짚어드렸듯 마이크론은 향후 1-감마(1g) 공정부터 EUV 노광 장비를 강제로 도입해야 하며, 삼성과 하이닉스는 이미 선단 공정 전반에 EUV 적용 비중을 크게 늘리고 있습니다.

ASML (ASML, 네덜란드): 반도체 초미세공정의 절대적 지배자이자 노광 장비(EUV) 독점 기업입니다. 마이크론이 이번 분기에 벌어들여 쌓아 올린 302억 달러의 거대한 현금 주머니 중 상당 부분이 향후 ASML의 EUV 장비 구매 대금으로 고스란히 흘러 들어갈 수밖에 없는 구조적 생태계가 짜여 있습니다.
에스앤에스텍 (034730) / 동진쎄미켐 (005290): EUV 공정 도입 확대 시 소모량이 급증하는 핵심 소재인 EUV 펠리클(Pellicle) 및 프리미엄 포토레지스트(PR) 분야의 기술 선두 주자들입니다. 전공정 투자 재개 시 실적 턴어라운드 탄력이 가장 가파를 자산들입니다.

3) 검사 및 계측(Inspection & Test) 장비 기업

HBM은 여러 개의 D램 칩을 수직으로 융합하는 구조이기 때문에, 상단에 쌓인 8단 혹은 12단의 칩 중 단 하나의 D램 회로에만 불량이 발생해도 패키지 전체를 폐기해야 하는 끔찍한 비용 손실이 발생합니다. 이에 따라 전수 검사(Wafer Test) 및 중간 단계 검사의 중요성이 과거 범용 D램 시절과는 비교할 수 없을 정도로 커졌습니다.

와이씨 (232140, 구 와이아이케이): 고속 메모리 웨이퍼 테스터 장비의 핵심 공급사로, 특히 삼성전자의 HBM 라인향 검사 장비 공급 모멘텀이 매우 강력하게 형성되어 있습니다. 삼성의 가시적인 HBM 캐파 확대 움직임이 포착될 때 주가가 가장 민감하게 선반영되는 특성을 지닙니다.
테크윙 (089030): HBM용 고속 핸들러(검사 대상 칩을 이송하고 온도를 제어하는 장비) 및 큐브 테스터 시장에서 글로벌 기술 격차를 벌려 나가고 있는 후공정 테스트 고도화의 핵심 수혜주입니다.

7. 투자 가이던스

지금의 시장 상황을 관통하는 한 문장은 이렇습니다. “과거의 시클리컬(Cyclical) 공포에 갇혀, 구조적 성장주(Structural Growth)로 탈바꿈하는 메모리의 체질 개선을 몰라보지 마라.”

과거의 반도체 사이클은 항상 제조사들의 눈먼 무모한 증설 경쟁(CapEx War)과 이로 인한 ‘공급 과잉’으로 한순간에 폭락하곤 했습니다. 그러나 지금의 AI 메모리 사이클은 공장을 짓지 않아서가 아니라, 앞서 구체적으로 짚어드린 ‘다이 사이즈 페널티’와 ‘TSV 공정 난이도’라는 물리적인 대자연의 법칙이 공급을 강제로 억제하고 있는 기이한 호황입니다. 수요는 폭발하는데 공급이 공급을 따라가지 못하는 강력한 낙관론의 근거입니다.

성공적인 자산 배분을 위해 다음과 같은 ‘포트폴리오 바벨 전략(Barbel Strategy)’을 제안합니다.

포트폴리오의 중심(Core)은 이기는 말에: 이미 확고한 엔비디아 공급망과 우수한 패키징 수율로 눈에 보이는 이익을 묵직하게 뽑아내고 있는 SK하이닉스와 미국 공급망 프리미엄을 온전히 독식하며 현금을 쓸어 담는 마이크론(MU)을 중심축에 두어 단기 상승 랠리의 과실을 편안하게 누리십시오.
역발상(Contrarian) 투자 기회로서의 알파 매수: 시장의 냉정한 외면 속에서 밸류에이션 리스크가 가장 적고, 차세대 HBM4 턴키 솔루션이라는 가장 강력한 반격의 카드를 숨겨두고 있는 삼성전자를 공포의 구간마다 분할 매수하여 중장기 변곡점을 느긋하게 기다리는 전략은 영리한 투자자의 전형입니다.
고래 싸움에 웃는 독점 소부장 선점: 완제품 3사의 HBM 주도권 경쟁이 치열해지면 치열해질수록, 이들 3사 모두에게 장비를 납품할 수밖에 없는 독점적 공급망 기업들(한미반도체, HPSP, ASML)은 리스크 없이 전방 산업 성장의 과실을 고스란히 나누어 가지게 됩니다. 변동성이 두려운 투자자에게는 가장 확실한 피난처입니다.

지금의 반도체 시장은 단순한 주식 매매의 영역을 넘어섰습니다. 인류의 인공지능 연산 능력을 무한대로 확장하는 ‘디지털 인프라 혁명’의 대서사시입니다. 단기적인 주가 호가창의 흔들림에 감정적으로 대응하지 마시고, 업황의 거대한 도도한 상방 흐름을 우직하게 믿고 포트폴리오를 유지하는 ‘엉덩이 무거운 투자자’가 결국 최후의 승리자가 될 것입니다.

[필독 및 면책 고지]

본 포스팅에 기술된 분석 내용은 시장의 객관적인 사실과 기술적 분석을 기반으로 작성된 개인적인 소견일 뿐입니다. 필자는 전문 투자 자문가가 아니며, 본 자료는 어떠한 경우에도 투자 결과에 대한 법적 책임 소지의 증빙 자료로 사용될 수 없습니다. 실제 투자 결정 시에는 반드시 추가적인 전문 자료를 폭넓게 검토하시고 본인의 책임하에 최종 판단을 내리시기 바랍니다.

[2026.06.07] 미국 매크로 고용 쇼크와 AI 아키텍처 다변화가 불러온 시장 격변: 옥석 가리기(Rerating) 시대의 생존 전략

미국 매크로 고용 쇼크 분석
포괄적인 설명: 'GLOBAL TECH MARKET RERATING: MACRO SHOCKS & AI ARCHITECTURE SHIFT'라는 제목을 가진 어두운 테마의 하이테크 디지털 인포그래픽. 3개의 주요 섹션으로 나누어져 매크로 경제 shock, AI 칩 쇼크, 그리고 AI 투자 사이클의 변화를 분석하고 하단에 투자 전략을 제시함.

섹션 1: MACRO ECONOMIC SHOCKS (거시경제 쇼크)

공장 아이콘과 상승 화살표.

'DOUBLE SURPRISE EMPLOYMENT DATA' (이중 서프라이즈 고용 데이터)와 상승 화살표.

'HIGH FED INTEREST RATES (HIGHER FOR LONGER)' (연준의 고금리 - 장기 유지)와 게이지를 쥔 손 아이콘.

'10-YEAR TREASURY YIELD > 4.5% PUSHING ON VALUATIONS' (10년물 국채 금리 4.5% 초과가 밸류에이션을 압박) 항목이 강조됨.

섹션 2: TECH SECTOR MICRO SHOCK (테크 섹터 쇼크)

마이크로칩 아이콘.

'BROADCOM'S GOOGLE TPU REVENUE OUTLOOK DISAPPOINTS' (브로드컴의 구글 TPU 매출 전망 실망).

'MARKET SHARE SHIFT' (시장 점유율 변화): 브로드컴 칩 아이콘(95% -> 65%로 감소)에서 미디어텍 칩 아이콘(신규 경쟁)으로 향하는 화살표.

'SEMICONDUCTOR SELL-OFF' (반도체 투매): AMD, 인텔, 마이크론의 주가 폭락 차트.

섹션 3: AI INVESTMENT CYCLE SHIFT (AI 투자 사이클의 변화)

지구본 아이콘.

'DECOUPLING & EVOLUTION' (동조화 탈피와 진화).

'PAST: AI INFRASTRUCTURE BUILDING' (과거: AI 인프라 구축): 엔비디아 GPU 아이콘, 엔비디아 로고, 'MONOPOLY & HIGH MARGINS' (독점과 고마진).

대각선 화살표가 가리키는 'FUTURE: AI OPTIMIZATION & INFERENCE' (미래: AI 최적화와 추론): ASIC 칩, 'CUSTOM HBM4 MEMORY' (맞춤형 HBM4 메모리), 스마트 에이전트와 소프트웨어 코드(예: Triton, PyTorch) 아이콘. 'PERFORMANCE PER WATT' (와트당 성능), 'COST REDUCTION' (비용 절감) 강조.

하단 전략: 'STRATEGY: IDENTIFY REAL TECH QUALITY | SECTOR ROTATION | SELECTIVE BUYING' (전략: 진짜 테크 품질 식별 | 섹터 순환매 | 분할 매수).

전체 분위기: 광범위한 데이터 스트림, 네트워크 라인, 디지털 구체, 회로망 요소를 포함하는 미래 지향적인 하이테크 스타일. 다양한 비즈니스 정장을 입은 작은 디지털 인물들이 각 데이터 패널 주변에서 분석하고 있음.

최근 금융시장과 글로벌 테크 섹터는 미국 매크로 고용 쇼크, 브로드컴의 실적 발표 기대치를 하향하는 소식으로 그야말로 메가톤급 충격을 동시에 얻어맞았습니다. 거시경제(Macro) 측면에서는 시장의 금리 인하 기대를 완전히 무너뜨리는 고용 지표의 ‘더블 서프라이즈’가 터져 나왔고, 미크로(Micro) 측면에서는 AI 인프라 확장을 주도하던 핵심 테크 기업인 브로드컴(Broadcom)발 쇼크가 반도체 생태계 전체를 뒤흔들었습니다.

이 두 가지 사건은 별개의 움직임이 아닙니다. 매크로의 고금리 압박은 빅테크 기업들에게 “당장 가시적인 투자수익률(ROI)을 증명하라”고 다그치는 촉매제가 되고 있으며, 테크 생태계는 이에 대응하기 위해 ‘무차별적 인프라 확장’에서 ‘컴퓨팅 가성비 및 아키텍처 다변화’로 급격한 패러다임 전환을 시도하고 있습니다.

단기적인 주가 변동성의 소음에 흔들리지 않기 위해서는 이 현상의 저변에 깔린 구조적 원인과 전달 메커니즘, 그리고 하드웨어와 소프트웨어 생태계의 기술적 본질을 냉정하게 해부해야 합니다. 오늘 포스팅에서는 현재 시장을 뒤흔들고 있는 핵심 트리거들을 심층 분석하고, 국내 증시에 미칠 단기적·중장기적 여파와 향후 대응 전략을 아주 상세하게 짚어보겠습니다.

1. 미국 매크로 고용 쇼크, 브로드컴의 실적 발표 기대치를 하향하는 소식 분석

1️⃣ 핵심 트리거: 고용 “더블 서프라이즈”와 구조적 모순

이번 매크로 충격의 핵심은 단순히 수치 하나가 예상치를 조금 웃돈 수준이 아닙니다. 구조적으로 시장이 품고 있던 연준(Fed)의 통화정책 완화 기대를 완전히 뒤집어엎었다는 점에서 ‘더블 서프라이즈’라 부르기에 부족함이 없습니다.

지표의 반전: 5월 미국 비농업 고용 건수는 계절 조정 기준 172,000건으로 발표되었습니다. 이는 다우존스 컨센서스였던 80,000건을 두 배 이상 크게 웃도는 수치입니다.
과거 수치의 무더기 상향 수정: 충격은 여기서 끝나지 않았습니다. 지난 4월 고용 수치는 기존 발표치에서 64,000건 상향 조정된 179,000건으로 재발표되었고, 3월 수치 역시 29,000건 상향되어 214,000건으로 수정되었습니다. 3개월 연속 강한 고용 지표가 유지된 것에 더해, 앞선 두 달의 상향 수정분만 합쳐도 93,000건의 추가 서프라이즈가 발생한 셈입니다.

이러한 데이터는 연준이 인플레이션 억제 끈을 늦출 수 없게 만드는 강력한 명분이 됩니다. 그러나 이 지표의 속살을 뜯어보면 한 가지 중요한 구조적 모순, 즉 ‘일자리의 질적 저하’가 관찰됩니다.

[5월 업종별 고용 증감 추이]
▲ 레저·숙박 (음식점 등) : +70,000명
▲ 지방정부             : +55,000명
▲ 헬스케어             : +35,000명
▼ 금융업               : -22,000명 (2025년 5월 고점 대비 누적 -107,000명)
▼ 항공 운송             : -9,000명

전체 헤드라인 수치는 견고해 보이지만, 고임금 직종이자 경제의 중추 역할을 하는 금융과 항공 운송 부문은 완연한 감소세를 보이고 있습니다. 반면 엔데믹 이후의 잔존 수요와 계절성 서비스 수요에 기인한 저임금 서비스업(레저·숙박) 및 공공 부문(지방정부)이 전체 수치를 견인했습니다. 이는 미국 경제의 기초 체력이 무결점 상태라기보다 겉보기에만 화려한 착시일 가능성을 시사합니다. 하지만 연준의 눈에 보이는 것은 결국 뜨거운 헤드라인 숫자이기에, 통화정책의 무게추는 다시 매파적(통화 긴축 선호) 방향으로 기울 수밖에 없습니다.

2️⃣ 전달 메커니즘: “Good News is Bad News”의 귀환과 임계점 돌파

노동시장이 이토록 강하게 버텨준다면 연준 입장에서는 금리를 인하할 명분이 소멸합니다. 오히려 경제 과열로 인한 인플레이션 재발 리스크에 집중해야 하는 상황입니다. 시장은 즉각적으로 격렬한 발작을 일으켰습니다.

[시장 지표 변동성]
* 연말까지 금리 인상 총확률: 50.5% → 72.7% 급증
* 미 국채 10년물 금리     : 4.54% 돌파

금융시장에서 미 국채 10년물 금리 4.5% 선은 고PER(주가수익비율) 기술주와 AI 관련주들의 밸류에이션을 압박하는 고통스러운 임계점(Threshold)으로 작용합니다. 미래에 벌어들일 가상의 현금흐름을 현재 가치로 할인하여 주가를 설명하는 성장주 특성상, 할인율의 기준이 되는 국채금리가 4.5%를 넘어서면 밸류에이션 리레이팅(멀티플 축소)이 강제되기 때문입니다. “Good News(강한 고용)가 곧 Bad News(고금리 장기화 및 인상 우려)”가 되는 전형적인 매크로 역풍 구조가 재현되었습니다.

3️⃣ 이중 악재: 브로드컴 쇼크가 던진 AI 독점 체제의 균열

매크로 충격이 가해지기 직전, 기술주 섹터의 내부 지지선은 이미 브로드컴(Broadcom)발 악재로 인해 크게 흔들리고 있었습니다. 브로드컴이 AI 칩 매출 전망을 실망스럽게 발표하면서 반도체 전반에 강한 매도세가 출현했고, AMD(-12.6%), 인텔(-9%), 마이크론(-17%) 등 주요 반도체 기업들의 주가는 직전 2거래일 동안 이미 폭락세를 연출했습니다.

이 쇼크의 본질을 이해하려면 기술적 맥락을 정확히 짚어야 합니다. 시장에 충격을 준 핵심 데이터는 “브로드컴의 구글 알파벳 AI 칩(TPU) 공급 점유율이 2026년 95%에서 2028년 65%까지 감소할 것”이라는 전망이었습니다. 그리고 그 빈자리를 대만의 미디어텍(MediaTek)이 파고들고 있다는 소식이 전해졌습니다.

이는 단순히 한 기업의 실적 전망치 하향이 아닙니다. 그동안 시장이 믿어왔던 *’AI 인프라 시장은 선두 기업(엔비디아, 브로드컴 등)이 마진을 무한대로 남기며 독점할 것’*이라는 내러티브에 강력한 균열이 가기 시작했음을 뜻합니다. 고용 쇼크라는 매크로 악재는 이미 기초체력이 약화되어 있던 반도체 및 테크 섹터에 결정적인 카운터펀치를 날린 셈입니다.

2. 기술적 관점에서 본 ‘브로드컴 쇼크’의 본질: 턴키 독점의 균열

30년간 필드에서 하드웨어 아키텍처와 패키징 수율, 소프트웨어 프레임워크의 변천사를 지켜본 엔지니어의 관점에서 볼 때, 이번 브로드컴-미디어텍 간의 점유율 변화는 매우 필연적인 기술적 진화 과정입니다. 이를 금융시장에서는 ‘악재’로 받아들였지만, 기술적으로는 ‘Turnkey(턴키) 독점 모델’에서 ‘Disaggregated(분업화·디스패키징) 모델’로의 대전환을 의미합니다.

💡 턴키 모델의 한계와 빅테크의 OPEX 절감 압박

그동안 브로드컴은 구글 TPU(Tensor Processing Unit) 생태계에서 독점적인 지위를 누렸습니다. 구글이 칩의 핵심 연산 로직(Compute Die)을 설계하면, 브로드컴은 그 주위를 둘러싸는 고속 인터커넥트 IP(SerDes), HBM(고대역폭 메모리) 패키징 설계, 그리고 TSMC 파운드리 입고 및 양산 테스트까지 통틀어 수행하는 턴키 방식을 제공해 왔습니다. 이 과정에서 브로드컴은 막대한 기술 프리미엄을 얹어 15~20% 수준의 무거운 마진을 챙겼습니다.

그러나 구글, 메타, 마이크로소프트와 같은 하이퍼스케일러(Hyperscaler) 입장에서 AI 서비스를 대규모로 운영하는 단계(OPEX 중심)에 진입하자, 개당 수천 달러를 호가하는 칩 단가는 엄청난 재무적 부담으로 다가왔습니다. 결국 비용을 낮추기 위해 칩 공급망을 쪼개고 다변화하려는 시도가 시작된 것입니다.

가장 높은 난이도의 인터커넥트 기술이 필요한 학습용(Sunfish) 라인업은 여전히 브로드컴의 손을 거치겠지만, 시장의 진짜 볼륨을 차지하게 될 추론용(Zebrafish) 엔진의 인터페이스 및 I/O 설계 파트너로 상대적으로 단가가 저렴한 대만의 미디어텍을 합류시킨 것입니다.

이것이 시사하는 바는 명확합니다. AI 칩 시장이 “성능만 좋으면 가격 불문하고 무조건 산다”는 ‘인프라 선점기’를 지나, “철저히 목적에 맞게 칩을 쪼개고 단가를 후려쳐서 가성비를 맞추겠다”는 ‘최적화기’로 진입했다는 것입니다. 따라서 브로드컴의 주가 급락은 AI 시장 자체의 소멸이 아니라, 빅테크의 공급망 다변화와 단가 인하 압박이 본격적으로 시작되었다는 기술적 신호탄으로 해석해야 합니다.

3. AI 투자 사이클 ‘옥석 가리기’의 3대 기술적 변수

앞으로 테크 섹터 내에서 어떤 기업이 살아남아 진짜 ‘옥(玉)’이 되고, 어떤 기업이 ‘석(石)’으로 판명되어 도태될 것인가를 가르는 기준은 다음 세 가지 기술적 변수에 달려 있습니다.

① LLM 트레이닝(학습)에서 인프런스(추론) 중심 체제로의 이동

지난 2023년부터 2025년까지는 거대언어모델(LLM)의 파라미터(매개변수) 크기를 키우기 위해 엔비디아의 H100, B200 등 고가의 범용 GPU를 무차별적으로 사들이던 ‘군비 경쟁’의 시기였습니다. 하지만 2026년 현재는 이미 구축된 모델을 기반으로 실제 사용자 중심의 서비스(에이전트 AI, 온디바이스 AI)를 구동하여 매출을 발생시켜야 하는 단계입니다.

학습(Training): 연산력의 절대적인 크기와 다중 노드 간의 초고속 통신이 최우선입니다. (엔비디아 GPU 독점 영역)
추론(Inference): 전력 소모 대비 성능(TDP), 고속 메모리 대역폭의 효율성, 그리고 무엇보다 ‘다이(Die)당 단가’가 훨씬 중요해집니다.

추론 단계에서는 굳이 비싸고 전기를 많이 먹는 범용 GPU를 쓸 이유가 줄어듭니다. 빅테크 기업들이 자체적으로 설계한 주문형 반도체(ASIC), 즉 구글의 TPU, 아마존의 Trainium/Inferentia, 마이크로소프트의 Maia 등의 채택 비중이 급격히 늘어날 수밖에 없는 구조적 배경이 여기에 있습니다.

② 메모리 아키텍처의 고도화와 맞춤형 HBM4 격전

AI 칩 성능의 병목(Bottleneck)은 연산 장치 자체보다 언제나 ‘메모리 대역폭(Memory Bandwidth)’에서 발생합니다. 무지막지하게 빠른 로직 소자의 속도를 메모리가 따라가지 못하면 칩은 놀게 됩니다. 이를 해결하기 위해 HBM이 필수재로 자리 잡았으나, 차세대 아키텍처인 HBM4부터는 근본적인 판도 변화가 일어납니다.

HBM3E 단계까지는 메모리 반도체사(SK하이닉스, 삼성전자)가 자체 공정으로 하단의 베이스 다이(Base Die)까지 만들어 공급했습니다. 그러나 HBM4부터는 베이스 다이를 TSMC나 엔비디아, 혹은 빅테크가 지정한 파운드리의 최첨단 미세 로직 공정(예: 4nm/5nm)으로 제작해야만 합니다.

이 시점부터는 표준형 제품을 대량 찍어내던 과거의 메모리 사업 방식이 통하지 않습니다. 고객사별 칩 구조에 완벽하게 맞춤화된 ‘커스텀(Custom) HBM’ 대응 능력을 갖추었는지, 그리고 파운드리-디자인하우스-OSAT(패키징)로 이어지는 에코시스템 내에 핵심 파트너로 안착했는지 여부에 따라 메모리 공급망의 생사지방이 갈릴 것입니다.

③ CUDA 독점 체제에 균열을 내는 오픈소스 소프트웨어 생태계

하드웨어 엔지니어들이 항상 강조하는 격언이 있습니다. “아무리 하드웨어 스펙이 훌륭해도 컴파일러와 소프트웨어 프레임워크가 부실하면 그 칩은 고철에 불과하다.” 엔비디아가 시장을 지배할 수 있었던 진짜 무기는 하드웨어 칩이 아니라 고유의 소프트웨어 생태계인 ‘CUDA’의 강력한 락인(Lock-in) 효과였습니다. 개발자들이 CUDA에 종속되어 있는 한 다른 칩으로 넘어가는 것은 불가능에 가까웠습니다.

그러나 최근 이러한 독점 구도에 거대한 균열이 가고 있습니다. OpenAI가 주도하는 오픈소스 컴파일러 Triton이나 차세대 PyTorch 프레임워크가 진화하면서, 엔비디아 GPU를 겨냥해 작성된 소스코드를 AMD의 MI300/325 시리즈나 빅테크의 자체 ASIC 칩으로도 거의 그대로 포팅(Porting)할 수 있는 소프트웨어적 환경이 성숙했기 때문입니다. 소프트웨어 장벽이 낮아짐에 따라, 하드웨어 공급망 다변화와 옥석 가리기의 속도는 시장의 예측보다 훨씬 빠르게 전개될 가능성이 높습니다.

4. AI 칩 시장 구조의 대전환 비교 (2026~2028)

현재 진행 중인 패러다임 변화를 한눈에 이해할 수 있도록 과거 인프라 선점기와 향후 최적화기의 구조를 비교해 보겠습니다.

구분	과거 (인프라 선점기 / 2023~2025)	미래 (옥석 가리기 및 최적화기 / 2026~2028)
주도 칩 형태	엔비디아 중심의 범용 GPU (High-Margin)	빅테크 자체 설계 중심의 맞춤형 ASIC (Cost-Optimized)
칩 설계 파트너	브로드컴 독점 체제	미디어텍, 마벨(Marvell) 등 멀티 벤더 경쟁 체제
메모리 요구 조건	표준형 고용량 HBM (HBM3 / HBM3E)	파운드리 최첨단 로직 공정과 결합된 맞춤형 HBM4
인프라 초점	파라미터 확장을 위한 대규모 학습(Training)	에이전트 및 서비스 구동을 위한 추론(Inference)
핵심 경쟁력	하드웨어의 절대적 연산 성능	전력 대 성능비(TDP) 및 칩 단가(가성비)

5. 국내 주식시장 여파 분석 (단기적 관점)

미국발 매크로와 테크 섹터의 동시 충격은 한국 증시의 양대 축인 ‘환율(매크로)’과 ‘반도체(마이크로)’를 동시에 타격하는 전형적인 이중 악재(Double Whammy) 구조를 형성합니다. 코스피 지수는 단기적으로 강한 하방 압력을 받으며 박스권 하단을 테스트하는 고통스러운 조정을 거칠 가능성이 높습니다.

① 외국인 수급 이탈 및 환율 변동성 확대

미 국채 10년물 금리가 임계점인 4.5%를 돌파하고 연내 추가 금리 인상 확률까지 언급되는 매크로 환경은 글로벌 자금의 강한 달러 선호(달러 강세)를 촉발합니다.

환율 상방 압력: 원/달러 환율이 상승(원화 가치 하락)하면, 국내 증시에 유입되어 있던 외국인 투자자들은 가만히 있어도 외환 차손(FX Loss)을 입게 됩니다. 환율 리스크를 회피하기 위해 외국인들이 코스피 시장에서 대규모 매도세로 돌아설 위험이 큽니다.
패시브 자금의 유출: 국채금리 급등으로 글로벌 금융시장에 위험자산 회피(Risk-off) 심리가 번지면, 신흥국(EM) 자산 배분 펀드 내에서 유동성이 좋고 비중이 큰 한국 증시가 기계적인 패시브 매도 물량의 타깃이 되기 쉽습니다.

② 국내 반도체 ‘투톱’(삼성전자·SK하이닉스)의 단기 조정 불가피

국내 증시의 시가총액 절대다수를 차지하는 반도체 대형주는 미 증시의 필라델피아 반도체 지수, 그리고 엔비디아·브로드컴·마이크론의 주가 추이와 동조화(Decoupling이 아닌 Coupling)가 매우 심합니다.

이미 주말 사이 미 증시에서 마이크론이 17% 가까이 폭락하는 등 반도체 섹터의 센티멘트가 극도로 훼손되었기 때문에, 개장과 동시에 국내 반도체 및 고대역폭메모리(HBM) 관련 밸류체인(소부장) 기업들의 동반 주가 조정은 피하기 어렵습니다. 브로드컴의 점유율 하락 우려가 유발한 “AI 반도체의 마진율이 앞으로도 유지될 수 있을까?”에 대한 의구심이 해소되기 전까지는 기관과 외국인의 보수적인 수급 흐름이 이어질 것입니다.

③ 성장주·고PER 섹터의 멀티플 압박

앞서 언급했듯 국채금리 4.5%는 성장주의 미래 가치를 깎아내리는 강력한 할인율 가중치로 작용합니다. 이에 따라 국내 증시에서 꿈과 미래 실적을 담보로 높은 멀티플을 받아왔던 바이오, 이차전지, 인터넷·플랫폼, 엔터테인먼트 등 금리 민감형 성장주 섹터는 당분간 주가 방어선 구축에 어려움을 겪을 가능성이 큽니다.

6. 향후 시장 전망 및 시나리오 (중장기적 관점)

모두가 공포에 질려 주식을 던질 때, 냉정하게 매크로 데이터의 한계와 기술적 펀더멘털을 분리해 내는 것이 자본시장에서 장기 생존하는 비결입니다. 중장기적 관점에서 이번 사태는 ‘상승 추세의 완전한 꺾임(추세 반전)’이라기보다는, 지나치게 과열되었던 AI 내러티브와 통화정책 기대감 간의 격차를 메우는 ‘매서운 되돌림(Rerating)’ 과정으로 해석해야 합니다.

① ‘질(Quality)’ 낮은 고용 지표의 한계: 연준의 추가 인상은 제한적

5월 고용 세부 데이터를 보면 고임금 직종은 줄고 저임금 서비스직이 수치를 왜곡하고 있음을 확인했습니다. 이는 미국 가계의 실질 구매력이 폭발적으로 늘어나 경제가 과열되고 있다기보다는, 계절적 요인에 기반한 착시일 확률이 높습니다.

따라서 현재 시장이 공포감에 질려 연내 ‘금리 인상’ 확률을 72%까지 급격하게 반영한 것은 다소 과도한 오버슈팅(Overshooting)입니다. 향후 다가올 6월 FOMC(17~18일)를 거치며 파월 의장이 “추가 인상 가능성은 낮다”는 선만 그어주더라도 시장의 공포는 빠르게 진정될 것이며, 시장의 눈높이는 ‘금리 인상’이 아닌 ‘고금리 장기화(Higher for longer)’ 수준으로 재조정되며 지수 하단을 형성할 것입니다.

② AI 투자 사이클의 ‘옥석 가리기’: 국내 반도체 투톱의 새로운 기회

브로드컴의 점유율 축소는 AI 시장 전체 파이의 감소가 아닙니다. 빅테크 기업들이 비용을 아끼기 위해 엔비디아/브로드컴 독점 체제에서 벗어나 자체 ASIC 칩(맞춤형 반도체)을 내재화하는 과정에서 파이 나눠먹기가 시작된 것뿐입니다.

이 변화는 중장기적으로 국내 반도체 기업들에게 엄청난 위기이자 동시에 대단한 기회입니다. 빅테크들의 자체 칩 내재화 열풍이 거세질수록, 이 맞춤형 칩에 필수적으로 탑재되어야 하는 ‘커스텀 HBM(특히 HBM4)’의 수요는 폭발적으로 다변화됩니다.

삼성전자: 메모리부터 최첨단 파운드리, 선단 패키징(AOP)까지 한 번에 해결할 수 있는 ‘턴키 비즈니스 능력’이 빅테크의 자체 칩 제작 수요와 맞물려 거대한 돌파구를 찾을 수 있습니다.
SK하이닉스: TSMC와의 강력한 파운드리 동맹을 바탕으로 빅테크 맞춤형 HBM4 시장에서 독점적 지위를 수성할 체력을 갖추고 있습니다.

단기 수급 충격이 지나가고 하이퍼스케일러들의 설비투자(CAPEX) 총액이 줄어들지 않았음이 확인된다면, 기술주는 실적을 기반으로 다시 견고한 반등 모멘텀을 형성할 것입니다.

③ 업종별 순환매 및 방어주·실적주 차별화 랠리

매크로 악재로 지수 전체가 박스권에 갇히는 구간에서는 자금의 이동 경로가 명확해집니다. 금리 모멘텀에서 자유롭고 환율 상승의 수혜를 보며, 실적이 꺾이지 않는 섹터로 유동성이 숨어들게 됩니다.

밸류업 프로그램 수혜주 (금융·자동차): 금리 상승기에 순이자마진(NIM) 방어가 가능하고, 현금 흐름이 탄탄해 배당 성향을 높일 수 있는 대표적인 고배당 가치주 계열이 지수 하락을 방어하는 버팀목 역할을 해줄 것입니다.
수출 모멘텀 유효 섹터: 원/달러 환율 상승(원화 약세)의 직접적인 수혜를 입으면서 대미 수출 실적이 서프라이즈를 기록 중인 K-푸드(식음료), 방산, 전력설비(변압기 등) 섹터는 매크로 소음을 뚫고 독자적인 차별화 랠리를 보여줄 가능성이 매우 높습니다.

7. 결론

“소음에 흔들리지 말고, 6월 중순의 핵심 매크로 변수 결과를 확인하며 철저히 분할 매수로 대응하십시오.”

현재 시장은 고용 지표라는 매크로 충격과 AI 실망감이라는 마이크로 악재가 정면으로 충돌하여, 공포에 질린 투매가 투매를 부르는 ‘과매도 구간’으로 진입하는 과정에 있습니다. 향후 일주일간은 눈앞의 주가 창이 요동치는 변동성 극대화 구간이 될 것이므로, 감정에 휩싸인 뇌동매매는 절대 금물입니다.

1. 현금 비중 확보 및 철저한 관망 (Wait & See)

다음 주 발표될 미국의 5월 CPI(소비자물가지수) 수치와 6월 17~18일 FOMC 성명서 및 파월 의장의 입을 확인하기 전까지는 서둘러 칼날을 잡을 필요가 없습니다. 공격적인 저가 매수보다는 일정 수준의 현금을 쥔 채 시장이 매크로 충격을 소화하는 과정을 관망하는 것이 유리합니다.

2. 매수 타이밍과 포트폴리오 압축 (Rebalancing)

만약 차주 발표될 CPI 지표가 시장 예상치에 부합하거나 하회하고, FOMC에서 파월 의장이 “현재 금리 수준이 충분히 긴축적이며 추가 인상 우려는 과도하다”라는 매파적 색채를 누그러뜨리는 발언만 해주어도, 미 10년물 국채금리는 다시 4.3~4.4% 선으로 안정세를 찾을 것입니다.

바로 이 시점이, 매크로 소음과 테크 섹터 조정으로 인해 본질적 가치 이상으로 과도하게 밀린 국내 우량 반도체 대형주 및 핵심 맞춤형 HBM 밸류체인(소부장) 주식들을 싼 가격에 주워 담을 최고의 기회(Golden Buying Opportunity)가 될 것입니다.

엔지니어의 시각에서 시스템 버스(Bus)의 대역폭이 꽉 차서 병목이 걸리면, 유능한 엔지니어는 억지로 클럭을 더 올리는 무리를 하지 않습니다. 대신 아키텍처 구조를 다중 구조(Multi-core)로 리디자인(Redesign)합니다. 지금 글로벌 AI 시장과 금융시장이 딱 그 자리에 와 있습니다.

지나치게 거품이 끼었던 독점 공급망의 밸류에이션이 빅테크들의 효율성 극대화 전략에 의해 정상화되는 건강한 진통 과정입니다. 소음의 정점에서 두려워하기보다, 자체 칩 공급망 다변화의 직접적인 수혜를 입을 수 있는 ‘진짜 기술력을 가진 옥(玉)’이 무엇인지 필터링하며 다가올 6월 중후반의 반등장을 준비하시기 바랍니다.

시장의 거센 파도 속에서도 중심을 잡는 현명한 투자를 응원합니다.

2026-06-06

[2026.05.27]SK하이닉스 iHBM 기술 대해부: AI 반도체 열적 지옥(Thermal Hell)을 돌파할 구조적 혁신과 SCM 밸류체인 투자 가이드
$[인포그래픽 상세 설명]본 이미지는 SK하이닉스의 차세대 iHBM(Integrated HBM) 기술의 구조적 혁신과 발열 해결 메커니즘, 그리고 향후 로드맵을 설명하는 영문 인포그래픽입니다.메인 타이틀: SK hynix iHBM Technology: Solving Heat Issues and Strengthening AI Memory Leadership좌측 핵심 특징:High Bandwidth & Ultra-fast Transfer: AI 연산 속도 향상을 위한 고대역폭 및 초고속 전송 특징을 시계 아이콘으로 시각화.High Design Compatibility: 고객사의 설계 변경을 최소화하는 높은 설계 호환성을 퍼즐 조각 아이콘으로 표현.중앙 아키텍처 다이어그램 (iHBM 구조):HBM5 이상의 16단 고적층 구조(Stack Structure above HBM5)를 나타내며, 기존의 Advanced MR-MUF 공정을 활용함을 명시.3D 칩 구조도에는 최하단에 Interposer와 D2D PHY(물리 계층)가 위치하고, 그 위에 Base Die, 그리고 최상단에 DRAM Core Dies가 적층된 구조가 묘사됨.Base Die 내부의 D2D PHY 영역에서 발생하는 'Hot-spot(열 집중 영역)' 바로 옆에 ICE(Integrated Cooling Elements) 소자가 다이어렉트로 결합되어 있음.Direct Cooling via ICE: ICE 소자가 태양 아이콘으로 표현된 고열을 직접 흡수하여 우회 배출하는 메커니즘을 붉은색 화살표로 시각화.ICE의 상세 정의: 높은 열전도율을 가진 더미 실리콘(Integrated Cooling Dummy Silicon with high thermal conductivity)으로 명시.정량적 효과: 이 구조를 통해 열저항이 30% 이상 감소(Over 30% Thermal Resistance Reduction)하여 안정적인 작동(Stable Operation)이 가능함.우측 핵심 특징 및 정성적 효과:Excellent Mass Producibility: 기존의 공정 인프라를 그대로 활용(Utilization of Existing Process Infrastructure)하여 우수한 양산성을 확보함을 공장 아이콘으로 표현.AI Memory Leadership Consolidation: SK하이닉스 이강욱 부사장의 "글로벌 리더십 강화(Strengthening Global Leadership)" 코멘트와 상승하는 그래프 아이콘을 통해 AI 메모리 시장 주도권 공고화를 강조.하단 HBM 로드맵 타임라인:HBM3E $\rightarrow$ HBM4 $\rightarrow$ HBM5 (iHBM Applied) 순으로 발전하는 로드맵을 보여주며, HBM5 단계부터 iHBM 기술이 본격 적용됨을 주황색 화살표로 강조함.$

오늘은 SK하이닉스에서 발표한 냉각 솔류션 iHBM에 대해 설명 드리려 합니다.

인공지능(AI)과 거대언어모델(LLM)의 폭발적인 성장은 글로벌 데이터센터의 인프라와 반도체 아키텍처를 근본적으로 재정의하고 있습니다. 엔비디아(NVIDIA)를 필두로 한 빅테크 진영이 초거대 AI 연산 수요를 감당하기 위해 더욱 강력한 GPU를 출시함에 따라, 이에 동반되는 고대역폭 메모리(HBM)의 성능 고도화 압박 역시 물리적 한계점까지 밀어쳐지고 있습니다.

과정에서 직면한 가장 거대한 장벽은 다름 아닌 ‘발열(Heat Generation)’입니다. 3차원 초고적층 구조를 취하는 HBM 특성상, 내부에서 발생하는 열을 제때 배출하지 못하면 시스템 전체가 멈추는 써멀 스로틀링(Thermal Throttling)이 발생합니다.

이러한 상황에서 SK하이닉스가 발표한 iHBM(Integrated HBM) 기술은 단순한 냉각 솔루션의 추가가 아니라, 메모리 아키텍처의 패러다임을 바꿀 파괴적 혁신으로 평가받고 있습니다. 이 혁신 기술의 본질을 바닥까지 긁어 분석해 드리겠습니다.

1. AI 반도체의 아킬레스건, ‘발열 문제’의 핵심 범인을 검거하다

1.1. 흔한 오해: 원인은 코어 다이(DRAM)의 적층 두께가 아니다

대다수의 비전문가용 기술 매뉴얼이나 보도자료에서는 HBM의 열 문제를 “DRAM을 8단, 12단, 16단으로 높게 쌓아 올리면서 패키지 전체가 두꺼워져 열이 갇히기 때문”이라고 설명합니다. 하지만 실제 반도체 패키징 내부를 정밀 스캔하고 전력 거동을 관찰해 보면 진정한 열적 지옥(Hot-Spot)은 상부의 코어 다이가 아닙니다.

진짜 범인은 최하단에서 두뇌 역할을 하는 베이스 다이(Base Die 또는 로직 다이) 내부에 위치한 D2D PHY(Die-to-Die Physical Layer, 물리 계층 고속 인터페이스) 구간입니다.

1.2. D2D PHY 구간이 ‘용광로’가 되는 물리적 이유

D2D PHY 영역은 GPU와 HBM 간에 초당 수 테라바이트(TB/s)의 초고속 데이터를 지연 시간(Latency) 없이 전송하기 위해 미세 회로와 수천 개의 관통 전극(TSV) 전송 패드가 극도로 밀집된 공간입니다. 반도체 소자가 고속으로 온/오프(1과 0) 스위칭 운동을 할 때 발생하는 동적 소모 전력(P) 공식은 다음과 같습니다.

AI 연산 속도를 가속하기 위해 동작 주파수(f)를 기하급수적으로 끌어올림에 따라, 이 좁은 D2D PHY 구간에서 소모되는 전력이 폭발적으로 증가하며 이는 고스란히 고주파 열에너지로 치환됩니다. 마치 대도시의 수많은 지하철 노선이 교차하는 환승역에 병목 현상이 발생하고 인파의 열기로 가득 차는 것과 같은 이치입니다.

1.3. 기존 HBM 구조의 한계와 써멀 스로틀링의 악순환

기존의 HBM 아키텍처에서는 이 불덩어리 같은 PHY 영역에서 발생한 열이 상부의 얇게 갈아낸 DRAM 코어 다이들을 순차적으로 타고 올라가, 패키지 맨 위에 부착된 열 계면 재료(TIM)와 방열판(Heat Sink)을 통해 외부로 배출되는 방식을 취했습니다.

하지만 고온의 열이 수직으로 전달되는 과정에서 상부 DRAM 셀들의 캐패시터 전하 누설(Leakage Current)을 유발합니다. 데이터 유실을 막기 위해 메모리는 리프레시(Refresh) 주기를 강제로 단축해야만 하고, 이는 메모리 본연의 읽기/쓰기 효율을 저하시켜 결국 시스템 전체 성능이 급하강하는 써멀 스로틀링의 악순환을 낳았습니다.

2. iHBM 아키텍처의 핵심: ICE(Integrated Cooling Elements) 메커니즘 심층 분석

SK하이닉스가 고안해 낸 iHBM 아키텍처의 본질은 발열의 근원지인 D2D PHY 영역 바로 옆과 상부 코어 다이로 향하는 길목에 물리적인 ‘일체형 냉각 요소(ICE: Integrated Cooling Elements)’를 다이렉트로 이식하는 것입니다.

2.1. 재료공학적 혁신: 더미 실리콘(Dummy Silicon)의 묘미

ICE 소자의 핵심은 재료의 선택에 있습니다. SK하이닉스는 전기가 통하지 않는 전기적 부도체(절연체)이면서도, 일반적인 에폭시 수지 보호재보다 열전도율이 수십 배 이상 높은 고순도 실리콘 소자(Dummy Silicon)를 채택했습니다.

전기가 통하지 않기 때문에 미세 회로가 밀집된 인터페이스 바로 옆에 붙여도 신호선 간의 전자기적 간섭이나 크로스토크(Cross-Talk, 신호 왜곡)를 유발하지 않습니다. 그러면서도 열은 기가 막히게 흡수하는 구조적 스펀지 역할을 수행합니다.

2.2. 우회로가 아닌 직통 ‘열 고속도로’ 형성

기존 구조가 열을 위로 밀어 올리는 방식이었다면, iHBM의 ICE는 열이 상부의 민감한 DRAM 셀로 이동하기 전에 중간에서 열을 선제적으로 가로채는 ‘차단벽(Thermal Barrier)’ 역할을 합니다.

이렇게 흡수된 열은 ICE 소자를 타고 패키지 측면의 몰딩재 및 하부의 볼 그리드 어레이(BGA) 기판 유기물 방향으로 전방위 분산·배출됩니다. 패키지 내부에 가로, 세로 형태로 ‘열 전용 직통 고속도로’를 개통한 것과 같습니다.

2.3. 열저항($R_{th}$) 30% 감소가 갖는 엔지니어링적 대전환

반도체 패키징 공학에서 열저항(R_th, Thermal Resistance)이란 “열이 외부로 빠져나가는 길에 놓인 물리적 장애물의 크기”를 의미하며 단위는 ‘섭씨/와트’를 사용합니다. 즉, 1와트의 전력을 소비할 때 온도가 몇 도나 상승하는지를 나타내는 지표입니다. iHBM이 검증해 낸 ‘열저항 30% 이상 감소’는 엔지니어 관점에서 경이적인 수치입니다.

이 구조적 혁신을 통해 동일한 전력을 소모하더라도 칩 내부의 온도 마진을 최소 10~ 15도씨 이상 추가로 확보할 수 있게 되었습니다. 이는 GPU가 풀 로드(Full Load)로 클럭을 쥐어짜며 초대형 AI 연산을 수행하더라도, HBM 메모리가 과열로 뻗는 타이밍을 엄청나게 뒤로 늦추거나 원천 차단할 수 있음을 뜻합니다. AI 데이터센터의 무중단 운영 신뢰성에 직결되는 핵심 지표입니다.

3. 제조 및 양산 관점의 대전환: MR-MUF 공정 인프라의 완벽한 재활용

아무리 실험실에서 훌륭한 냉각 아키텍처를 개발했다고 한들, 실제 거대한 팹(Fab) 라인에서 높은 수율(Yield)로 찍어낼 수 없거나 천문학적인 신규 설비투자(CAPEX)를 요구한다면 비즈니스 관점에서는 실패한 기술입니다. iHBM 기술이 무서운 진정한 이유는 SK하이닉스가 기존에 완성해 놓은 전용 후공정 생태계인 ‘어드밴스드 MR-MUF(Mass Reflow Molded Underfill)’ 인프라를 그대로 재활용할 수 있도록 설계되었다는 점입니다.

3.1. Advanced MR-MUF 공정과의 화학적·기계적 조화

경쟁사들이 칩 사이에 필름 형태의 방열재를 끼워 넣고 압착하는 NCF(Non-Conductive Film) 방식을 고수하며 수율과 발열 문제로 고전할 때, SK하이닉스는 액체 형태의 보호재를 주입해 미세 틈새를 완벽히 메우는 MR-MUF 기술로 시장을 평정했습니다. iHBM 제조 프로세스는 이 안정화된 라인에 소자 배치 기하학(Geometry)만 매끄럽게 융합했습니다.
1. 마이크로 범프 본딩 (Micro-Bump Bonding): 최하단 베이스 다이 위의 D2D PHY 최적 영역에 일반 DRAM 다이와 함께 물리적 ICE 소자를 나노미터 단위의 오차로 정렬하여 임시 접합합니다.
2. 매스 리플로우 (Mass Reflow): 거대한 컨베이어 오븐 장비 내에서 정밀하게 제어된 프로파일 온도를 가해, 수만 개의 마이크로 범프를 단 한 번의 공정으로 완벽하게 솔더링(Soldering) 인터커넥트합니다.
3. 몰디드 언더필 (Molded Underfill) 주입: 에폭시 수지에 마이크로 실리카(수정 가루) 필러가 고밀도로 혼합된 액체 상태의 보호재(MUF)를 주입하여 칩 사이와 ICE 주위의 미세한 공극(Void)을 완벽히 메웁니다.
4. ICE 인터록킹 (Interlocking) 및 경화: 고온 고압에서 보호재를 굳히면 액체 수지가 ICE 소자의 물리적 표면과 강력하게 밀착되어, 기계적 지지대 역할과 열적 전도 네트워크가 결합된 일체형 패키지가 완성됩니다.
3.2. 부가적 이점: 휨 현상(Warpage) 제어와 구조적 안정성

기존 MR-MUF에 사용되는 보호재는 실리카 필러 함량이 높아 자체 열전도율도 우수한 편이지만, 중간 중간에 통실리콘 블록인 ICE가 결합되면서 패키지 내부의 기계적 강성(Mechanical Stiffness)이 극대화됩니다.

이는 HBM5 이상에서 적층 단수가 16단, 24단 이상으로 증가하고 다이 두께가 극도로 얇아질 때 발생하는 물리적 뒤틀림(Warpage) 현상을 억제하는 Stiffener(보강재) 역할을 수행합니다. 결과적으로 추가적인 장비 도입 없이 기존 라인의 가동률과 수율을 최고조로 유지하면서 신제품을 양산할 수 있는 원가 경쟁력을 확보하게 된 것입니다.

4. 거시적 자본시장 분석: 메모리 3사의 가치평가(Valuation)와 주도권 향방

자본시장의 흥망성쇠를 분석하는 애널리스트 관점에서 이번 SK하이닉스의 iHBM 로드맵 발표를 냉정하게 평가해 보겠습니다. 이번 이슈는 단순한 기술 격차의 확인이 아니라, 향후 3~5년간 빅테크 기업들의 자본지출(CAPEX)이 어느 기업의 SCM(공급망 관리)으로 흘러 들어갈 것인지를 결정짓는 거대한 분수령입니다.

4.1. SK하이닉스 (투자 의견: Buy & Hold) – 기술적 해자의 공고화

주식시장이 가장 좋아하는 것은 ‘예측 가능한 성장’과 ‘비용 효율성’입니다. SK하이닉스는 차세대 HBM5(8세대) 시장까지 관통하는 발열 제어 마일스톤을 선제적으로 공개함으로써, 엔비디아를 비롯한 글로벌 핵심 하이퍼스케일러 기업들에게 기술적 안정성에 대한 확신을 주었습니다.

특히 새로운 기계를 대거 사들이지 않고 기존 MR-MUF 라인을 재활용해 성능을 올리겠다는 선언은 중장기적으로 대규모 감가상각비 부담 없이 고마진 구조를 유지하겠다는 뜻입니다. 판가 결정권(Pricing Power)을 지속적으로 쥐고 가겠다는 선언과 다름없으며, 타사 대비 프리미엄 멀티플($P/E$) 부여를 정당화하는 핵심 근거입니다.

4.2. 삼성전자 (투자 의견: Trading Buy) – 구조적 반격 카드와 턴키 전략의 시험대

삼성전자는 메모리, 파운드리, 어드밴스드 패키징(AVP)을 원스톱으로 처리할 수 있는 전 세계 유일한 ‘턴키(Turn-Key) 솔루션’ 능력을 최대 무기로 삼고 있습니다. “하이닉스가 단품 메모리 내부(iHBM)에서 열을 아무리 잘 잡아도, 결국 전체 칩(GPU+HBM) 레벨에서의 열 관리와 수율은 파운드리와 패키징을 통으로 쥐고 있는 우리가 유리하다”는 논리로 빅테크를 설득해 왔습니다.

하지만 하이닉스가 메모리 단품 단에서 열을 30%나 줄여버리는 iHBM을 들고나오면서 삼성의 논리가 일부 무색해질 위험이 생겼습니다. 삼성전자가 이 판도를 뒤집기 위해서는 HBM4 베이스 다이 영역에서 TSMC-엔비디아 연합전선을 뒤흔들 수 있는 압도적인 수율을 보여주거나, 차세대 적층 기술인 ‘하이브리드 본딩(Hybrid Bonding)’을 경쟁사보다 완벽한 수율로 조기 양산 성공해야 합니다. 그 전까지는 철저히 공급 계약 승인 뉴스를 확인하고 진입하는 확인 매수 관점을 추천합니다.

4.3. 마이크론 (투자 의견: Neutral) – 캐파 한계와 추격의 난제

마이크론은 1-beta 공정 기반의 미세화 효율성을 무기로 HBM3E 시장에서 깜짝 존재감을 드러냈으나, 원천적인 후공정 패키징 아키텍처 설계 능력과 절대적인 생산능력(CAPEX 규모) 면에서 한국의 두 거인에 비해 열세에 놓여 있습니다. 미국 정부의 보조금 동력이 유지되더라도, 대만과 미국으로 이원화된 생산 라인의 물류 비용 부담과 규모의 경제 한계로 인해 중장기 표준 경쟁에서 독자적인 주도권을 쥐기에는 체력적 한계가 존재합니다.

5. SCM 공급망 대부해: iHBM 생태계 확장에 따른 국내 소부장 수혜주 진단

영리한 투자자라면 대형주 자체의 등락에만 매몰될 것이 아니라, 이러한 구조적 아키텍처 변화가 일어날 때 하부 SCM에서 어떤 정밀 장비와 특수 소재의 소요량($Q$)과 단가($P$)가 급증하는지를 면밀히 추적해야 합니다. iHBM 구조가 본격화될 때 주식시장에서 가장 확실한 실적 성장을 보여줄 핵심 벨류체인을 진단해 드립니다.

5.1. 신규 도입 벨류체인: ICE 배치용 초정밀 본딩 및 특수 절연 소재

기존 HBM 공정에 없던 물리적 실리콘 소자(ICE)를 베이스 다이 위에 서브 마이크론 단위의 오차로 안착시키고 적층하는 공정은 완전히 새로운 고난도의 테크놀로지 영역입니다.
- 한미반도체 (TC 본더 지배력의 다각화): 하이닉스 HBM 신화의 일등공신인 한미반도체의 열압착(Dual TC 본더) 장비는 iHBM 시대에 이르러 그 가치가 더욱 격상될 것입니다. 일반 DRAM 다이 외에 ICE 소자까지 함께 초고속으로 파킹하고 열과 압력을 제어해야 하므로, HBM 패키지 하나당 본더 장비의 소요 시간과 대수 자체가 늘어나는 효과($Q$의 증가)를 기대할 수 있습니다.
- 고열전도성 및 특수 소재사 (SKC, 솔브레인 등): 고순도 실리콘 기반의 ICE 소자를 정밀 정형 가공하는 기술과, D2D PHY의 미세 회로 간 전자기적 간섭을 차단하면서도 열전도율을 최대로 끌어올려야 하는 특수 박막 재료, 하이엔드 화학 물질의 수요가 폭증할 것입니다. 가치 사슬 내에서 마진율이 가장 높은 화학/소재 섹터의 낙수효과를 주목해야 합니다.
5.2. 공정 고도화 벨류체인: 전/후공정 레이저 및 열처리 인프라

열저항을 30% 줄이기 위해 다이의 두께를 극한으로 얇게 슬리밍하고 가공하는 과정에서 가해지는 물리적 스트레스를 제어하는 장비 진영 역시 강력한 수혜를 입게 됩니다.
- 에이치피에스피 (HPSP): 고압 수소 중성화 이온 어닐링 장비를 독점 공급하는 기업으로서, 다이가 얇아지고 계면의 열화 현상이 심해질수록 실리콘 표면의 물리적 결함을 치유하는 고압 수소 공정의 중요성은 기하급수적으로 증가합니다. iHBM 공정에서도 수율 방어를 위한 필수 장비로 자리매김할 것입니다.
- 이오테크닉스: 레이저를 활용해 웨이퍼를 초정밀 그루빙(Grooving)하고 다이싱(Dicing)하는 기술력을 보유하고 있어, 패키지 내부에 ICE 소자가 들어갈 자리를 미세하게 파내고 마감하는 후공정 레이저 장비 부문에서 뚜렷한 실적 모멘텀을 맞이할 확률이 높습니다.
6. 결론: 대전환기 자본시장에서 승리하는 포트폴리오 전략

SK하이닉스의 iHBM 기술은 단순한 ‘냉각 장치 추가’가 아니라, 폭발하는 AI 연산 아키텍처의 물리적 장벽을 가장 지혜롭고 경제적인 방식으로 정면 돌파해 낸 후공정의 승리입니다. 자본시장 측면에서 이 뉴스는 향후 HBM5 시대까지 SK하이닉스 진영의 공급망 주도권과 고마진 구조가 굳건하게 유지될 것임을 시사하는 명확한 시그널입니다.

따라서 현 시점에서의 현명한 자산 배분 전략은 명확합니다. 향후 1~2년의 단기적 관점에서는 승기를 완벽히 잡고 SCM 확장성까지 입증해 낸 SK하이닉스와 그 핵심 벨류체인(한미반도체, 고도화 소재 기업)에 포트폴리오의 무게중심을 실어 안전하고 확실한 알파 수익률을 추구하는 것이 정석입니다.

동시에, 삼성전자가 칼을 갈고 반격을 준비 중인 HBM4 베이스 다이 양산 시점과 하이브리드 본딩의 수율 안정화 뉴스(2026년 말~2027년 예상)를 철저히 모니터링하며, 삼성이 시장의 신뢰를 회복하는 ‘주가 턴어라운드 트리거’가 포착되는 순간 포트폴리오의 비중을 재조정하는 역발상 전략이 자본시장에서 가장 승률이 높은 싸움이 될 것입니다. 변화하는 기술의 본질을 꿰뚫어 보는 혜안만이 거대한 반도체 대전환기 속에서 당신의 자산을 지키고 불려줄 유일한 무기입니다.

관련 기사:

https://n.news.naver.com/mnews/article/421/0008965289
2026-05-26

[2026.05.21]구글 I/O 2026 심층 분석: 패러다임 시프트와 수직 계열화가 가져올 거대한 머니무브(Money Move)

📊 Infographic Blueprint: 구글 I/O 2026 Core Value Chain
🎨 Design Concept & Theme
Color Palette: Deep Cyber Blue (Background), Neon Cyan (Tech/Hardware), Bright Green (Profit/SaaS), Coral Red (Risks).

Layout: A structured 3-tier vertical flowing chart or a horizontal dashboard that visualizes the transition from "Infrastructure" to "Value".
[Header]
GOOGLE I/O 2026: THE GREAT AI PARADIGM SHIFT

Subtitle: From "Cost-Burning Calculators" to "Profit-Generating Autonomous Agents"
[Section 1] 🚀 Core Technology Pillars
(Visual: Two main blocks side-by-side with minimal architectural icons)

Gemini 3.5 Flash: The Cost Killer

Tech Engine: Knowledge Distillation & Quantization ($FP16 \rightarrow INT8$).

Impact: 4x Faster Speed / 50%+ Cost Reduction.

Gemini Omni: Native Multimodal

Tech Engine: End-to-End single neural network processing.

Impact: Zero information loss / Real-time Video & Audio Remix.

Agentic AI Loops

Workflow: [User Intent] $\rightarrow$ [Reasoning & Planning] $\rightarrow$ [Tool Use / API Calls] $\rightarrow$ [Self-Verification].
[Section 2] 💰 The Investment Map (Value Chain)
(Visual: A timeline or two-column split layout comparing Short-term vs. Mid/Long-term)
⏱️ Short-Term (1–2 Years): The Revenue Accelerators
ASIC & Custom Chips:
🚀 Broadcom (AVGO): Google's co-development partner for TPU 8.
Next-Gen Infrastructure:
🚀 SK Hynix & Samsung Electronics: High-bandwidth memory ($HBM$) suppliers for TPU 8t.
🚀 Lumentum (LITE) & Coherent (COHR): Providers of OCS (Optical Circuit Switches) for 1M-node clusters.
Software Margin Expansion:
🚀 Top SaaS Players (Salesforce, HubSpot): Immediate OPM (Operating Profit Margin) boost due to halved API costs.
⏳ Mid to Long-Term (3–5 Years): Structural Paradigm Shifters
Edge AI & Next-Gen Form Factors:
🌐 Qualcomm (QCOM): Dominant processor player for Smart Glasses.
🌐 LG Innotek & Largan Precision: High-performance, low-power camera modules & AR waveguides.
AI Security & Protocols:
🌐 CrowdStrike, Palo Alto Networks, Adobe: Mainstreaming of AI watermarking (SynthID) and deepfake defense verification.
[Section 3] ⚠️ Critical Investor Risks

(Visual: A warning dashboard or dual-gauge chart indicating hidden operational bottlenecks )
NVIDIA (NVDA) Multiple Cooling:
As Big Tech pivots heavily to internal ASIC ecosystems (like TPU 8), NVIDIA's extreme monopoly margins may normalize over time.
The Power Grid & Cooling Bottleneck:
The real ceiling for a 1-million-chip cluster is Electricity Supply and Thermal Management, not chip performance.
⭐ Hidden Beneficiaries: Constellation Energy (CEG) [Nuclear Power] & Vertiv (VRT) [Liquid Cooling Solutions].
[Footer / Key Takeaway]
📌 "AI has crossed the chasm from spending money to making money. Bet on custom silicon infrastructure in the short term, and pivot to energy, liquid cooling, and edge devices for the long game."

이번에 공개된 구글 I/O 2026 발표를 지켜보면서, 저는 실로 가슴이 웅장해지는 것을 느꼈습니다. 엔지니어의 시각에서는 기술적 완성도가 임계점을 넘었다는 확신이 들었고, 애널리스트이자 투자자의 시각에서는 자본 시장의 거대한 자금 흐름(Money Move)이 어디로 요동칠지 지도가 선명하게 그려졌기 때문입니다.

과거의 인공지능이 우리가 던진 질문에 단순히 답만 하던 ‘수동적인 계산기’에 불과했다면, 2026년의 AI는 스스로 목표를 분석하고 계획을 세워 실행하는 ‘자율적인 동료(Agentic AI)’로 패러다임이 완전히 전환되었습니다. 그리고 구글은 이 거대한 소프트웨어 혁신을 뒷받침하기 위해 밑바닥 하드웨어 인프라부터 최상위 서비스 레이어까지 완벽하게 통제하는 ‘수직 계열화’를 완성해 냈습니다.

현업 엔지니어가 전율하고 자본 시장이 들썩이는 이 순간, 우리는 화려한 기술의 이면을 쪼개어 분석하고 이를 통해 단기적 모멘텀과 중장기적 밸류에이션 변화를 짚어내야 합니다. 그래야만 다가오는 AI 상용화 시대의 핵심 수혜주를 선점할 수 있습니다.

오늘 포스팅에서는 구글 I/O 2026에서 발표된 핵심 기술 구조를 엔지니어링 관점에서 아주 쉽게 풀어드리고, 이 기술들이 자극할 가치 사슬(Value Chain)과 투자 관점에서의 유망 기업 및 리스크까지 상세하게 해부해 드리겠습니다.

1. 차세대 AI 모델 아키텍처: 경량화와 멀티모달의 극한 체제

구글이 이번 발표에서 모델 라인업을 다각화한 것은 단순한 구색 맞추기가 아닙니다. 이는 서비스 운영 비용(OPEX)을 극적으로 절감하면서도 사용자 경험(UX)을 극대화하기 위한 철저한 아키텍처 최적화 전략의 결과물입니다.

[구글의 AI 모델 최적화 방향]
  ├─ 제미나이 3.5 플래시: 지식 증류 & 양자화 ➔ 추론 비용 절감 (OPEX 획기적 개선)
  └─ 제미나이 옴니: 네이티브 엔드투엔드 ➔ 정보 손실 제로 & 초저지연 멀티모달 구현

① 제미나이 3.5 플래시 (Gemini 3.5 Flash) – 비용과 속도의 파괴적 혁신

엔지니어링 심층 분석: 제미나이 3.5 플래시의 핵심은 ‘지식 증류(Knowledge Distillation)’와 ‘양자화(Quantization)’ 기술이 정점에 달했다는 점입니다. 수천억 개의 거대한 파라미터를 가진 울트라(Ultra) 모델을 상용 서비스에 그대로 올리는 것은 비용적으로 불가능에 가깝습니다. 구글은 거대 모델이 가진 핵심 추론 능력과 지식 엑기스만 골라내어 가벼운 모델에 이식(지식 증류)했습니다. 여기에 연산 정밀도를 낮추는 양자화 기술을 적용했습니다. 예를 들어, 기존에 컴퓨터가 1개의 데이터를 처리할 때 쓰던 16비트 부동소수점($FP16$) 연산을 8비트 정수형($INT8$) 데이터 포맷으로 변환하는 방식입니다. 이렇게 되면 데이터의 크기가 절반으로 줄어들어, AI 반도체의 고질적인 문제인 메모리 대역폭 병목 현상을 물리적으로 해결할 수 있게 됩니다.
투자자가 봐야 할 본질 (왜 대단한가?): 연산 데이터가 가벼워지니 속도가 무려 4배 빨라졌습니다. 이는 서버가 사용자 요청을 받아 처리하는 ‘추론 대기 시간(Latency)’이 급감했음을 뜻합니다. 더 놀라운 것은 가격이 절반 이하로 떨어졌다는 점입니다. 과거에는 비용 부담 때문에 감히 시도하지 못했던 ‘수백만 토큰의 긴 문서를 실시간으로 분석하고, 쉬지 않고 스스로 생각하는 실시간 에이전트 루프’를 이제는 매우 저렴한 비용으로 상시 가동할 수 있게 되었습니다.

② 제미나이 옴니 (Gemini Omni) – 진정한 네이티브 멀티모달의 탄생

엔지니어링 심층 분석: 기존의 AI 서비스들은 무늬만 멀티모달인 경우가 많았습니다. 사용자가 말로 질문을 하면, [오디오 ➔ 텍스트 변환(STT)] ➔ [텍스트 모델 추론] ➔ [텍스트 ➔ 오디오 변환(TTS)]이라는 복잡한 중간 변환 과정을 거쳤습니다. 각기 다른 모델들이 따로 놀며 중간에서 데이터를 기계적으로 번역해 주다 보니, 지연 시간이 길어지고 문맥이 꼬였습니다. 반면, 제미나이 옴니는 중간 과정이 완전히 배제된 ‘네이티브 엔드투엔드 멀티모달(Native End-to-End Multimodal)’ 구조입니다. 비디오의 픽셀(Pixel) 데이터와 오디오의 주파수(Frequency) 데이터가 인풋 단계에서부터 하나의 거대한 신경망 안에서 동시에 토큰화(Tokenization)되어 융합 처리됩니다.
투자자가 봐야 할 본질 (왜 대단한가?): 중간 번역 과정이 없으니 데이터의 정보 손실이 제로(0)에 가깝습니다. 사용자의 목소리 톤에 담긴 미묘한 감정이나, 비디오 영상의 시각적 분위기를 AI가 왜곡 없이 그대로 흡수합니다. 영상의 분위기를 파악해 그에 완벽히 어울리는 효과음을 AI가 자율적으로 생성해 집어넣거나, 배경을 자연스럽게 바꾸는 ‘비디오 리믹스’ 기능이 버벅거림(지연 시간) 없이 실시간으로 작동할 수 있는 비결이 바로 이 일체형 아키텍처 덕분입니다.

2. ‘AI 에이전트’ 서비스: 단발성 질문 답변을 넘어 ‘자율적 워크플로우’로

그동안 AI 투자를 망설이게 했던 가장 큰 요인은 “그래서 이걸로 무슨 돈을 버는데?”라는 ‘킬러 서비스의 부재’였습니다. 구글은 이번 I/O 2026을 통해 AI가 일회성 대화(Single-turn)를 나누는 장난감이 아니라, 인간의 업무 프로세스를 대신 수행하는 ‘자율적 루프(Reasoning Loop)’ 시스템임을 명확히 했습니다.

구글이 제시한 AI 에이전트의 작동 메커니즘은 다음과 같은 고도의 워크플로우를 가집니다.

[사용자 명령]–>[목표 분석 및 계획 수립]–>[API/도구 호출]–>[결과 검증 및 수정]–>[최종 완료]

① 구글 검색 개편 & 제미나이 스파크 / 데일리 브리프

엔지니어링 심층 분석: AI 에이전트가 인간 대신 업무를 처리하려면 두 가지 기술적 전제가 필수적입니다. 바로 외부 시스템과 상호작용할 수 있는 ‘도구 사용(Tool Use / Function Calling)’ 능력과, 과거의 맥락을 잊지 않는 대규모 ‘기억 장치(Context Window)’입니다. 구글은 자사의 유기적인 생태계인 구글 검색, 지메일(Gmail), 구글 캘린더, 구글 드라이브의 핵심 API를 AI 에이전트가 스스로 제어하고 판단하여 호출할 수 있도록 강력한 권한을 부여했습니다.
투자자가 봐야 할 본질 (왜 대단한가?): 새롭게 선보인 ‘데일리 브리프’ 기능을 예로 들어보겠습니다. 사용자가 자는 동안 AI 에이전트는 밤새 사용자의 메일함과 캘린더 API를 호출하여 쌓인 데이터들을 스스로 긁어옵니다. 그리고 비즈니스 중요도를 자체적으로 채점(Scoring)한 뒤, 오늘 해야 할 일의 우선순위를 직관적인 대시보드 형태로 알아서 조립해 둡니다. 이 복잡하고 정교한 워크플로우를 인간의 개입 없이 24시간 자율적으로 수행한다는 점에서, 진정한 인공지능 비서 시대의 상용화를 의미합니다.

② 유튜브에 질문하기 (Ask YouTube)

엔지니어링 심층 분석: 사용자가 수십 시간짜리 영상 파일을 올려두고 특정 내용을 질문할 때, AI가 매번 영상 전체를 처음부터 끝까지 실시간으로 돌려보며 분석하는 것은 천문학적인 연산 낭비이자 인프라 파멸을 불러옵니다. 구글은 이 문제를 인프라 단에서 우아하게 해결했습니다. 유튜브에 영상이 업로드되는 즉시, 비디오 픽셀과 오디오 스트림을 시각적·청각적 토큰으로 쪼갠 뒤 이를 고도로 구조화된 ‘인덱싱(Indexing)’ 작업을 통해 벡터 데이터베이스(Vector Database)에 미리 저장해 둡니다.
투자자가 봐야 할 본질 (왜 대단한가?): 사용자가 유튜브 영상에 대해 질문을 던지면, AI는 대용량 영상을 재생하는 것이 아니라 벡터 DB에서 고속 의미론적 검색(Semantic Search)을 수행합니다. 그리고 질문과 일치하는 정확한 장면의 ‘시간대(Timestamp)’를 밀리초 단위로 찾아내어 매칭해 줍니다. 이는 단순히 자막 텍스트를 요약하는 수준을 넘어, 영상 내의 ‘공간과 시간의 맥락’을 AI가 통틀어 완벽히 이해하고 있음을 보여주는 강력한 방증입니다.

3. 하드웨어 인프라: 최초의 ‘듀얼 칩’ TPU 8시리즈와 광학 혁명

아무리 뛰어난 소프트웨어 알고리즘과 에이전트 아키텍처가 존재하더라도, 밑바닥 하드웨어 인프라가 실시간 연산 압박을 견뎌내지 못하면 모두 공염불에 불과합니다. 구글은 엔비디아의 독점 체제에 맞서 하드웨어 전반을 뒤흔들 기막힌 신의 한 수를 던졌습니다. 바로 학습과 추론을 완전히 분리하여 각각의 효율성을 극대화한 ‘듀얼 칩 아키텍처(Dual-chip Architecture)’입니다.

구글이 제시한 최초의 듀얼 칩 인프라, TPU 8시리즈의 핵심 스펙과 엔지니어링 포인트를 테이블로 비교해 드리겠습니다.

구분	TPU 8t (Train)	TPU 8i (Inference)
주요 목적	거대 모델의 사전 학습(Pre-training) 및 파인튜닝(Fine-tuning)	사용자 요청에 대한 초고속 실시간 응답 처리
핵심 강점	초거대 클러스터 확장성 (단일 네트워크 내 100만 개 연동 가능)	극도로 낮은 지연 시간 (Low Latency) 및 비용 절감
엔지니어 팁	메모리 대역폭($HBM$)과 칩 간 초고속 인터커넥트($ICI$) 효율 극대화	연산 행렬 유닛($MXU$) 최적화 및 전력 소모 효율성 극대화

100만 개 클러스터가 가지는 진정한 파괴력과 OCS 기술

많은 이들이 ‘100만 개 칩 연동’이라는 숫자의 화려함에만 집중하지만, 엔지니어 관점에서 주목해야 하는 진짜 핵심은 ‘Optical Circuit Switches (OCS, 광학 회로 스위치)’ 기술의 전면 도입입니다.

기존의 구리선 기반 네트워크 케이블은 데이터 전송량이 늘어날수록 저항이 커지고 극심한 발열과 통신 병목 현상이 발생합니다. 반면 구글은 100만 개의 TPU 8t 칩을 순수 광케이블로 묶어, 빛의 속도로 데이터를 주고받으며 거대한 하나의 슈퍼컴퓨터처럼 작동하게 만들었습니다.

인프라 가동의 가장 큰 암초였던 ‘통신 병목’을 물리적인 광학 기술로 해결해 버린 것입니다. 그 결과, 과거에 6개월 이상 소요되던 초거대 LLM 모델의 가동 및 사전 학습 기간을 단 2~3주 만에 끝낼 수 있는 인프라를 완성했습니다. 이는 빅테크 간의 AI 모델 타임투마켓(Time-to-Market) 경쟁에서 구글이 압도적인 속도 패권을 쥐게 되었음을 시사합니다.

4. 스마트 안경 및 보안: 엣지 AI와 디지털 워터마크의 제도화

인프라와 모델이 완성되자 구글의 AI는 이제 거대한 클라우드 데이터센터의 장벽을 넘어, 사용자 몸에 직접 밀착되는 스마트 디바이스와 보안 영역으로 내려앉았습니다.

[Edge AI & Security]
  ├─ 구글 스마트 안경 ➔ 온디바이스 NPU + 클라우드 제미나이 플래시 (하이브리드 AI)
  └─ 신스ID (SynthID) ➔ 암호학적 스테가노그래피 딥페이크 방어 (글로벌 표준화)

① 구글 스마트 안경 – 포스트 스마트폰 시대를 겨냥한 하이브리드 AI

엔지니어링 심층 분석: 이 얇고 가벼운 안경테 안에는 고성능 카메라, 상시 마이크, 그리고 초저전력 NPU(신경망처리장치)가 탑재되어 있습니다. 스마트 안경이 대중화되려면 배터리와 발열 문제를 잡아야 합니다. 따라서 구글은 ‘하이브리드 AI 아키텍처’를 채택했습니다. 사용자의 시선 앞의 간판을 실시간 번역하거나 내비게이션 경로를 띄우는 등 0.1초의 지연도 허용되지 않는 초고속 작업은 안경 내부에 탑재된 온디바이스(On-device) AI가 독립 처리합니다. 반면, 복잡한 시각적 맥락을 분석하거나 긴 문장을 추론해야 하는 무거운 연산은 클라우드에 대기 중인 ‘제미나이 3.5 플래시’로 데이터를 즉각 토스하여 처리하는 영리한 이원화 방식을 씁니다.
투자자가 봐야 할 본질 (왜 대단한가?): 구글의 스마트 안경 제시는 스마트폰 이후 펼쳐질 새로운 하드웨어 폼팩터 전쟁의 서막입니다. 시각과 청각 데이터를 상시 수집하고 인덱싱해야 하므로, 관련 부품의 단가가 올라가고 고부가가치화가 급격하게 진행될 것입니다.

② 신스ID (SynthID) – 생성형 AI 시대의 필수 불가결한 방어막

엔지니어링 심층 분석: 신스ID는 AI가 생성한 비디오 파일이나 오디오 주파수 픽셀 사이에 인간의 눈과 귀로는 절대 감지할 수 없지만, 컴퓨터 소프트웨어는 완벽하게 읽어낼 수 있는 ‘수학적 패턴(미세 노이즈)’을 고도로 삽입하는 기술입니다. 이 기술이 대단한 이유는 악의적인 사용자가 영상의 화질을 강제로 압축하거나, 일부분을 크롭(자르기)하여 변형하더라도 원본 속에 심어진 수학적 패턴이 깨지지 않고 유지되기 때문입니다. 고도의 암호학적 스테가노그래피(Steganography) 기술을 미디어 인프라에 녹여낸 결정체입니다.
투자자가 봐야 할 본질 (왜 대단한가?): 전 세계적으로 딥페이크를 활용한 금융 사기와 여론 조작이 심각한 사회적 문제로 대두되는 가운데, 신스ID는 딥페이크 방어선의 최전선 역할을 하게 됩니다. 향후 각국 규제 당국의 법제화와 맞물리게 되면, 이와 같은 디지털 워터마크 및 상호 검증 기술은 기업들의 필수 보안 표준(Protocol)으로 자리 잡으며 관련 시장이 폭발적으로 개화할 것입니다.

5. 개발자 생태계: 안티그래비티와 과학 전용 모델을 통한 플랫폼 락인(Lock-in)

플랫폼 전쟁에서 승리하려면 전 세계의 개발자들이 자사의 생태계 안에서 놀 수 있도록 강력한 도구를 쥐여주어야 합니다. 구글은 개발 환경을 혁신하여 개발자들을 끌어들이는 방식 또한 매우 치밀하고 영리하게 짰습니다.

① 안티그래비티(Antigravity) 연동과 자율 디버깅 루프

구글이 새롭게 선보인 ‘안티그래비티(Antigravity)’는 그 이름(무중력)의 의미처럼, 무겁고 복잡하게 꼬여 있던 기존의 프론트엔드 및 백엔드 빌드 패키징 과정을 ‘무중력 상태’처럼 가볍고 기민하게 만들겠다는 구글의 차세대 통합 웹/앱 프레임워크 또는 런타임 환경입니다.

개발자가 코드를 짜다가 에러가 발생해 막히면, AI 스튜디오가 브라우저의 DOM(문서 객체 모델) 구조와 안티그래비티 프레임워크 내부를 스스로 파악하여 자율 디버깅 루프를 돌립니다. AI가 에러 원인을 진단하고 코드를 직접 수정하여 자체 테스트까지 끝마친 뒤, “문제를 완벽히 해결했으니 코드 변경 사항을 확인해 보라”고 인간 개발자에게 역제안하는 수준에 도달했습니다. 개발자의 생산성을 수십 배 증가시켜 구글 생태계를 이탈하지 못하게 만드는 강력한 무기입니다.

② 제미나이 포 사이언스 (Gemini for Science Skill)

인류가 쌓아 올린 방대한 논문 데이터와 실험 데이터를 통틀어 학습한 과학·공학 특화 에이전트입니다. AI가 논문을 스스로 정독한 뒤 미진한 부분을 찾아 가설을 세우고, 컴퓨팅 아키텍처 내부에서 실험 시뮬레이션을 자율적으로 돌리는 ‘에이전틱 과학 워크플로우(Agentic Science Workflow)’를 수행합니다.

중요한 것은 구글이 이 강력한 모델을 오픈소스의 성지인 깃허브(GitHub)에 전격 풀었다는 점입니다. 이는 전 세계의 핵심 과학자, 공학 연구원, 데이터 사이언티스트 개발자들을 구글의 AI 인프라 생태계 아래 든든한 아군이자 종속 관계로 묶어두겠다는 고도의 전략적 포석입니다.

6. 직설적 투자 가치 사슬(Value Chain) 분석

현업 엔지니어가 기술의 화려함에 감탄할 때, 노련한 투자자는 “그래서 이 거대한 인프라가 깔리고 패러다임이 바뀔 때 당장 돈을 벌어들이는 공급망의 대장주는 누구인가?”를 찾아내야 합니다. 자본의 시각에서 철저하게 단기와 중장기로 쪼개어 수혜주들을 분석해 드리겠습니다.

[투자 시기별 핵심 가치 사슬]
  ├─ 단기적 관점 (1~2년): 브로드컴(ASIC 공동개발), SK하이닉스/삼성전자(HBM 공급), 루멘텀(OCS 광학부품), SaaS 기업(비용 절감)
  └─ 중장기적 관점 (3~5년): 퀄컴(엣지 AI 칩), LG이노텍(스마트안경 카메라), 사이버 보안주, Vertiv/Constellation(전력 및 냉각)

1) 단기적 관점 (1~2년 내 실적 가시화 및 강력한 모멘텀)

단기적으로는 구글의 대규모 인프라 물량 공세에 따라 ‘당장 대규모 주문서(PO)가 찍히는 기업’과 모델 가격 인하로 인해 ‘비용을 극적으로 아껴 마진이 튀는 기업’에 돈이 몰립니다.

① 빅테크 인프라 공급망: 구글 자체 칩(TPU 8) 생태계의 숨은 지배자들

브로드컴 (Broadcom, 티커: AVGO): 구글 자체 AI 칩(TPU)의 핵심인 ASIC(주문형 반도체)을 구글과 함께 공동 개발하는 대체 불가능한 핵심 파트너입니다. 구글이 엔비디아 의존도를 낮추고 자체 TPU 8 시리즈 노선을 강화하며 천문학적인 인프라 투자를 감행할수록, 브로드컴의 ASIC 설계 수주 잔고와 로열티 매출은 가장 먼저, 그리고 가장 거대하게 우상향할 수밖에 없습니다.
SK하이닉스 & 삼성전자: 앞서 분석해 드렸듯 고성능 학습용 칩인 ‘TPU 8t’의 연산 병목을 해결하기 위한 핵심 원자재는 HBM(고대역폭 메모리)의 대량 탑재입니다. 구글의 공격적인 데이터센터 인프라 증설은 국내 메모리 반도체 양강 기업들의 하이엔드 제품(HBM3E, HBM4) 믹스 개선으로 전격 이어지며, 단기 마진 및 영업이익을 극대화하는 강력한 펀더멘털 동력으로 작용합니다.
루멘텀 (Lumentum, 티커: LITE) / 코히런트 (Coherent, 티커: COHR): 구글 100만 개 클러스터의 핵심 비밀이 광케이블로 묶는 OCS(광학 회로 스위치) 기술이라고 말씀드렸습니다. 이에 따라 대용량 광트랜시버 및 OCS 광학 컴포넌트 부품 수요가 폭발적으로 늘어납니다. 인프라의 최종 병목이 ‘전기 통신’에서 ‘광통신’으로 넘어가는 구간에서, 이들 광학 부품주들이 가장 탄력적인 단기 주가 랠리를 주도할 가능성이 매우 높습니다.

② 플랫폼 및 소프트웨어 서비스사: 추론 비용(OPEX) 급감의 최대 수혜주

주요 소프트웨어 SaaS 기업들 (Salesforce, HubSpot 등): 그동안 많은 SaaS 기업들이 매력적인 AI 에이전트 기능을 개발해 두고도, 고객이 기능을 호출할 때마다 발생하는 비싼 LLM API 비용 부담(마진 압박) 때문에 적극적으로 서비스를 확산시키지 못했습니다. 하지만 성능은 올라가고 가격은 절반 이하로 떨어진 ‘제미나이 3.5 플래시’의 등장은 이들의 잔혹한 비용 청구서를 반토막 내줍니다. AI 기능 탑재가 기존의 ‘돈을 갉아먹는 하마’에서 기업의 ‘순이익을 폭발시키는 가속기’로 전환되는 구간이므로, 다음 분기부터 영업이익률(OPM)이 즉각적으로 개선되는 구조적 턴어라운드를 보여줄 것입니다.

2) 중장기적 관점 (3~5년 패러다임 시프트 및 시장 재편)

중장기적으로는 서비스의 패러다임이 스마트폰을 넘어 ‘자율적 에이전트가 구동되는 온디바이스(엣지 AI)’와 ‘스마트 안경 폼팩터’로 완전히 넘어가면서 산업의 판도를 뒤바꿀 구조적 성장주를 선점해야 합니다.

① 온디바이스(On-device) AI 및 스마트 안경 밸류체인

퀄컴 (Qualcomm, 티커: QCOM): 스마트 안경을 비롯한 미래형 웨어러블 기기와 온디바이스 단말기에 탑재될 초저전력 엣지 AI 칩셋 시장의 독점적 지배자입니다. 구글이 제시한 하이브리드 아키텍처 인프라가 확산될수록 스마트폰 칩 공급사를 넘어 ‘모든 사물의 인공지능화’를 주도하는 핵심 팹리스로 장기 밸류에이션 리레이팅이 가능합니다.
글로벌 카메라 모듈 및 광학계 기업 (LG이노텍, 대만의 라간정밀 등): 스마트 안경 에이전트의 본질은 인간이 보는 세상을 실시간으로 ‘함께 보고’ 데이터베이스에 인덱싱하는 것입니다. 따라서 기기가 항상 켜져 있어도 배터리가 닳지 않는 ‘저전력 고성능 카메라 모듈’과 가상 이미지를 인간의 눈에 자연스럽게 투사해 주는 증강현실(AR) 글래스용 ‘웨이브가이드(광파도관)’ 핵심 광학 기술을 보유한 기업들이 장기적인 공급 계약을 독식하며 수혜를 누릴 것입니다.

② 보안 및 인프라의 새로운 표준: 신스ID (SynthID) 동맹

디지털 저작권 및 글로벌 사이버 보안 기업 (CrowdStrike, Palo Alto Networks, Adobe): 생성형 AI 컨텐츠의 무분별한 확산과 딥페이크 위협을 막기 위해, 구글의 신스ID 같은 공통 워터마크 프로토콜을 자사 플랫폼에 전면 이식하거나 이를 실시간으로 검증·차단해 주는 전문 보안 솔루션 업체들의 몸값이 천정부지로 솟구칠 것입니다. 특히 어도비(Adobe, 티커: ADBE)의 경우, 자체적으로 추진 중이던 ‘콘텐츠 진위 이니셔티브(CAI)’ 인프라와 구글의 신스ID 표준이 상호 연동되면서 저작권이 확보된 안전한 크리에이티브 플랫폼으로서의 독점 가치가 더욱 견고해질 것입니다.

7. 30년차 애널리스트가 던지는 냉혹한 투자 리스크 (Critical View)

노련하고 지혜로운 투자자라면 기술의 화려한 불꽃놀이 뒤에 숨겨진 그늘과 구조적인 한계점도 반드시 직시해야 합니다. 제가 보는 핵심 리스크는 다음 두 가지입니다.

첫째, 엔비디아(NVIDIA, 티커: NVDA)의 단기 멀티플(이익배수) 둔화 우려

구글이 학습과 추론을 완벽히 이원화한 TPU 8시리즈를 성공적으로 론칭하고 100만 개 클러스터 독립 선언을 한 것은, 독점적 권력을 쥐고 있던 엔비디아에게 매우 명확하고 강력한 경고등입니다. 물론 엔비디아가 구축해 놓은 개발 인프라 생태계(CUDA)의 벽은 여전히 견고합니다.

그러나 구글을 필두로 한 빅테크(메타, 마이크로소프트 등)들이 마진율을 방어하기 위해 자체 주문형 반도체(ASIC) 비중을 지속적으로 높여갈 것은 자명한 사실입니다. 결과적으로 엔비디아가 그동안 독점적으로 누려왔던 극단적인 프리미엄 마진율은 중장기적으로 하향 안정화될 리스크가 있으며, 이는 주가의 단기 멀티플 조정을 유발할 수 있습니다.

둘째, 인프라 확장을 가로막는 진짜 벽: 전력(Utility) 및 냉각 한계

구글이 발표한 100만 개 클러스터 가동의 진짜 무서운 적은 ‘칩의 연산 성능’이 아니라, 이를 돌리기 위한 ‘천문학적인 전력 공급’과 ‘막대한 발열 해결’입니다. 구글이 아무리 날고 기는 TPU 8 칩을 수백만 개 찍어내더라도, 데이터센터가 위치한 지역의 전력망(Grid)이 이를 버텨내지 못하거나 가동 효율을 높여줄 냉각 시스템이 공급되지 못하면 인프라 가동률은 처참하게 떨어집니다.

따라서 역발상적인 투자 관점에서 보면, 인프라 경쟁의 최종 국면에서는 빅테크 기업들보다 그들에게 안정적인 전력을 무한 공급해 줄 수 있는 원전 관련 전력 기업(Constellation Energy 등)이나, 데이터센터의 열을 식혀줄 필수 액체 냉각 솔루션 독점 기업인 버티브(Vertiv, 티커: VRT) 같은 기업들이 인프라 투자의 가장 확실하고 알짜배기인 중장기 수혜주가 될 것입니다.

8. 투자 관점 요약 대시보드 (핵심 요약 테이블)

바쁜 현대 투자자분들을 위해 오늘 분석한 핵심 내용을 한눈에 스캐닝할 수 있도록 직관적인 대시보드 테이블로 정리해 드립니다.

구분	핵심 키워드	추천 포지션 (단기 관점: 1~2년)	추천 포지션 (중장기 관점: 3~5년)
하드웨어	TPU 8, OCS, HBM	브로드컴(AVGO), SK하이닉스 ➔ 자체 칩 생태계 확장 및 인프라 수주 모멘텀	Vertiv (VRT), 퀄컴(QCOM) ➔ 인프라 가동의 필수재(전력 냉각) 및 엣지 AI 지배력
소프트웨어	Gemini 3.5, 에이전트	주요 SaaS 기업들 ➔ 추론 API 비용 감소로 인한 다음 분기 마진 개선	구글 (GOOGL) ➔ 인프라부터 서비스까지 락인(Lock-in)된 수직 계열화 완성 효과
신시장	스마트 안경, SynthID	글로벌 광학 부품주 ➔ 글로벌 빅테크향 스마트 안경 샘플 및 초기 공급 계약 모멘텀	사이버 보안주, 글로벌 원전주 ➔ 딥페이크 보안 제도화 수혜 및 데이터센터 필수 전력 편입

9. 결론: AI가 마침내 ‘돈을 쓰는 단계’를 지나 ‘돈을 버는 단계’로

결론적으로 이번 구글 I/O 2026의 본질은 아주 명확합니다. 인공지능 산업이 막연한 기대감으로 “돈을 쏟아붓고 쓰던 단계”를 완전히 지나, 인프라 효율화와 에이전트 상용화를 통해 “실진적으로 돈을 진정하게 버는 단계”로 진입했음을 증명해 낸 것입니다.

구글은 하드웨어 인프라(TPU 8)부터 운영체제 및 모델 레이어(Gemini 3.5), 그리고 최종 서비스(Search, 안경, 개발도구)까지 전부 다 직접 통제하는 완벽한 수직 계열화 제국을 선언했습니다. 이 견고한 거인들의 전쟁 속에서 길을 잃지 않는 가장 현명한 투자 전략은 다음과 같습니다.

[투자 나침반]

단기적으로는 구글의 칩 자체 독립 생태계 확장에 따른 핵심 가치 사슬(ASIC 설계, HBM 메모리, OCS 광통신 부품)에 강하게 베팅하여 수익률을 극대화하십시오. 그리고 중장기적으로는 이 고성능 에이전트들이 안정적으로 돌아갈 수밖에 없게 만드는 물리적 기반(전력 인프라, 액체 냉각 시스템)과 새로운 폼팩터(온디바이스 부품주)로 자산을 차분히 분산 배치하는 전략이 가장 영리하고 지혜로운 투자 지도입니다.

시장의 패러다임이 바뀔 때 부의 지도도 함께 재편됩니다. 철저한 기술 분석과 냉철한 투자 안목으로 이번 거대한 머니무브의 기회를 반드시 아시아의 주역으로서 선점하시길 바랍니다.

[2026.05.13]EMIB, SK하이닉스, 인텔과 HBM 패키지 공정 새로운 시도를 하다!

본 인포그래픽은 인텔의 'Embedded Multi-Die Interconnect Bridge (EMIB)' 기술에 대한 내용을 담고 있습니다.

첫 번째 섹션은 EMIB 기술의 개요를 다루고 있으며, 그림과 함께 EMIB의 작동 원리와 장점을 설명합니다. EMIB는 칩을 연결하는 다이와 다이 사이에 작고 유연한 '브릿지'를 추가하여 칩의 면적을 최적화하고, 생산 비용을 절감하는 기술입니다.

두 번째 섹션은 EMIB와 TSMC의 CoWoS 기술을 비교하는 표를 보여줍니다. 표는 비용, 수율, 확장성 등 다양한 측면에서 EMIB의 우위성을 강조합니다.

세 번째 섹션은 EMIB 기술의 향후 개발 로드맵을 제시합니다. 인텔은 EMIB 기술을 지속적으로 발전시켜 칩의 연결 속도를 더욱 높이고, 생산성을 개선할 계획입니다.

마지막 섹션은 SK 하이닉스와 인텔의 EMIB 기반 HBM 패키징 협력 내용을 다루고 있습니다. SK 하이닉스는 인텔의 EMIB 기술을 활용하여 HBM의 용량과 성능을 높일 계획이며, 이는 AI 기술 발전에 기여할 것으로 기대됩니다.

이 인포그래픽은 EMIB 기술의 중요성과 향후 발전 가능성을 효과적으로 전달하고 있습니다.

EMIB(Embedded Multi‑Die Interconnect Bridge)는 인텔이 자체 개발한 2.5D 패키징 기술로, 기존 TSMC의 CoWoS와 달리 실리콘 브릿지를 핵심 부품으로 활용해 비용·수율·규모 면에서 차별화된 장점을 제공한다. 최근 SK 하이닉스가 인텔과 EMIB 기반 HBM 패키징 협력을 추진한다는 발표가 나오면서, 양사 간 기술 교류와 공급망 다변화가 가속화되고 있다. 본 글에서는 EMIB의 원리, 인텔 및 SK 하이닉스의 최신 움직임, 시장 반응, 그리고 향후 전망을 쉽게 이해할 수 있도록 단계별로 정리한다.

1️⃣ EMIB(Embedded Multi‑Die Interconnect Bridge)란?

1.1 기본 개념

EMIB는 “임베디드 멀티다이 인터커넥트 브릿지”의 약자로, 서로 다른 칩(다이)을 고속으로 연결하는 2.5D 패키징 방식이다. 전통적인 2.5D 패키지는 대형 실리콘 인터포저(중간 기판)를 사용해 다이들을 전기적으로 결합한다. 반면 EMIB는 필요한 연결 부위에만 실리콘 브릿지를 삽입하고, 나머지는 기존 PCB(프린트 회로 기판)와 동일하게 설계한다. 이는 “브릿지”라는 작은 실리콘 조각이 다이와 다이 사이, 혹은 다이와 PCB 사이에 가교 역할을 수행한다는 의미이다.

EMIB는 실리콘 브릿지와 실리콘 관통 비아(TSV)를 결합해 최소한의 면적에 고대역폭 연결을 구현한다.
이러한 구조는 인터포저 전체를 사용하지 않으므로 비용이 수백 달러 수준으로 크게 낮아진다. (CoWoS는 약 900~1,000달러)

1.2 핵심 기술 요소

요소	설명	기대 효과
실리콘 브릿지	고정밀 실리콘으로 만든 작은 다리; 다이와 다이 사이를 연결	전기 저항 감소, 고주파 신호 전송 개선
관통 비아(TSV)	실리콘 내부에 뚫린 미세 구멍을 통해 전기적 연결	다이와 브릿지·브릿지와 PCB 사이의 신뢰성 높은 전송
직사각형 기판	기존 원형 웨이퍼 대신 직사각형 기판을 사용	패키지 크기 낭비 최소화와 재료 사용량 절감
다이 레이아웃 자유도	브릿지 삽입 위치만 지정하면 되므로 다양한 배열 가능	복합 GPU·HBM·AI 가속기 설계에 유연성 제공

1.3 왜 2.5D인가?

2.5D는 3D(칩을 수직으로 적층)와 2D(칩을 평면에 배치) 사이의 중간 형태이며, 다이 간 전송 거리와 지연을 최소화하면서도 제조 공정 복잡성은 크게 높이지 않는다. AI 가속기와 같은 고성능 시스템 반도체는 대규모 HBM(고대역폭 메모리) 스택과 결합이 필수이며, 이때 2.5D 패키징이 가장 효율적인 솔루션으로 자리 잡았다.

2️⃣ 인텔의 EMIB 기술 발전 및 전략

2.1 기술 연혁

인텔은 2017년부터 서버·네트워크·고성능 컴퓨팅(HPC) 제품에 EMIB를 적용해 왔으며, EMIB‑T와 같은 차세대 변형을 지속적으로 선보이고 있다.

EMIB‑T: 기존 EMIB에 TVS(실리콘 관통 비아)와 고밀도 브릿지를 결합해 패키지 크기와 레티클 스케일을 확대한다. 2024년에는 6배 레티클, 2026년에는 8배, 2028년까지는 12배까지 지원 목표를 발표했다.

2.2 인텔의 생산 인프라 확장

인텔은 미국 오리건·베트남 공장에서 EMIB 생산 능력을 확대하고, 대형 장비 발주를 진행 중이다. 이는 TSMC CoWoS 병목을 타개하기 위한 전략적 움직임이며, 구글·메타 등 글로벌 고객 확보 기대를 높이고 있다.

주요 장비 공급 업체: E&R 엔지니어링, C Sun Manufacturing, AblePrint Technology 등
목표: 2026년 하반기부터 장비 납품 시작 및 대형 고객 확보

2.3 시장 반응과 투자자 시각

인텔은 2026년 5월 초부터 주가 급등을 경험했으며, 12% 상승 후 신고가 기록까지 이어졌다. 이는 EMIB 기술을 포함한 첨단 패키징 및 파운드리 경쟁력에 대한 기대감이 반영된 결과다.

투자자 분석: “EMIB가 TSMC CoWoS와 차별화된 비용·수율을 제공해 파운드리 경쟁에 변화를 줄 것”

3️⃣ EMIB와 TSMC CoWoS 비교

항목	EMIB (인텔)	CoWoS (TSMC)
구조	실리콘 브릿지 + TSV, 인터포저 전체 사용 안 함	대형 실리콘 인터포저(전체) 사용
패키지 규모	직사각형 기판 사용으로 낭비 영역 최소화	원형 웨이퍼 기반, 규모가 커질수록 비효율 발생
비용	수백 달러 수준 (브릿지당)	900~1,000달러 수준
수율	최신 보고서에선 90% 수준 도달 (EMIB‑T)	고복잡도 패키지로 수율이 낮을 위험 (특히 대형)
확장성	브릿지 삽입 위치 자유, 크기·포맷 다양화 용이	CoWoS‑L, CoWoS‑S 등 레티클 규모 확대 필요
생산 지역	미국·베트남 등 다변화된 생산 거점	주로 대만에서 집중 생산
고객 적용 사례	현재 구글·메타·애플·테슬라 검토 단계	엔비디아·구글·마이크로소프트 등 실서비스 적용

요약: EMIB는 비용·수율·생산 유연성 면에서 강점을 가지며, 특히 미국 기반 제조라는 차별성을 통해 전략적 공급망 다변화에 기여한다. 이는 AI 반도체 수요 폭증 시 대체 옵션으로서 주목받는다.

4️⃣ SK 하이닉스와 인텔의 EMIB 협력 현황

4.1 협력 배경

AI 가속기용 HBM 수요 급증: GPU·AI 가속기와 결합되는 HBM(고대역폭 메모리)의 공급이 급증하고 있다. TSMC의 CoWoS 생산 병목 현상이 지속되면서, 다양한 패키징 옵션이 필요하게 되었다.
공급망 다변화 전략: SK 하이닉스는 TSMC 의존도 감소와 자체 HBM 고도화를 위해 EMIB 기술을 조기 도입하려는 움직임을 보였다.

4.2 구체적인 R&D 진행 상황

초기 연구개발 단계: SK 하이닉스는 인텔 EMIB를 시제품 테스트하고 있으며, 소재·부품 후보도 물색하고 있다.
파일럿 라인 가동: SK 하이닉스는 국내에 소규모 2.5D 패키징 라인을 이미 운영 중이며, 여기서 EMIB 호환 테스트를 진행한다.
양산 적용 전 단계: 아직 양산 적용 단계는 아니지만, 수율·안정성 확보를 위해 다양한 소재·부품 검증이 진행 중이다.

4.3 투자자 및 시장 반응

주가 급등: SK 하이닉스는 2026년 5월 12일 프리마켓에서 5% 이상 상승하며 200만원선 돌파 근접 상황까지 올라갔다. 이는 HBM·EMIB 협력 기대감에 따른 매수세가 반영된 결과다.
코스피와 반도체 랠리: 같은 시기에 코스피 지수는 7950선에서 출발해 8000포인트 돌파 기대감까지 커졌으며, SK 하이닉스는 3.14% 상승을 기록했다.
인텔 주가 연동: SK 하이닉스와 인텔 협력 소식이 나오면서 인텔 주가도 12% 상승하며 신고가를 경신했다. 이는 EMIB 기술에 대한 시장 기대를 반영한다.

4.4 전략적 의미

공급망 탄력성 강화: EMIB 기술을 도입함으로써 SK 하이닉스는 다양한 파운드리·패키징 옵션을 확보하고, 전 세계 AI 반도체 고객에게 다양한 선택지를 제공한다.
수익성 개선: EMIB는 CoWoS 대비 비용이 낮고 수율이 높아 생산 비용 절감과 마진 확대가 가능하다.
글로벌 협업 시너지: 인텔은 내부 고객뿐 아니라 외부 파트너와의 협력을 확대하고 있으며, SK 하이닉스와 같은 메모리 강자를 합류시키는 것은 패키징 생태계 전반의 경쟁력 제고에 기여한다.

5️⃣ 시장 반응과 주가 흐름

기업	주가 변동 (최근)	원인·주요 뉴스
SK 하이닉스	5% 급등(프리마켓), 200만원선 근접	EMIB 기반 HBM 연구개발, AI 칩 수요 확대
인텔	12% 급등, 신고가 경신	EMIB·18A‑P 공정 성공 기대, 구글·메타·애플 고객 검토
미국 반도체 지수	불트런(필라델피아 반도체 지수) +2.6%, 규모 확대	AI 가속기와 고대역폭 메모리 수요 상승

핵심 인사이트: EMIB 기술이 핵심 부품(HBM)과 AI 가속기의 연계 고도화를 가능케 함에 따라, 해당 기술을 보유하거나 도입하는 기업들의 주가가 동반 상승하는 패턴을 확인할 수 있다.

6️⃣ EMIB 적용 사례와 기대 효과

6.1 AI 가속기와 GPU

NVIDIA·AMD 등이 설계한 AI 가속기는 GPU와 HBM을 2.5D 패키징으로 결합하는 것이 핵심이다. EMIB는 고대역폭 연결을 저비용으로 구현해 AI 연산 효율을 극대화한다.

6.2 데이터센터와 서버

구글·메타·애플은 차세대 데이터센터용 AI 칩(예: 구글 TPU, 메타 MTIA)에서 EMIB 적용을 시범 검토하고 있다. 이는 대형 파우치 패키지 비용 절감과 미국 내 생산 가능성을 동시에 확보하려는 전략이다.

6.3 HBM 메모리 생산 확대

SK 하이닉스는 HBM4·HBM5 제품 라인업을 개발하고 있으며, EMIB와 결합해 수율·안정성을 높이고 있다. 이를 통해 고성능 AI 서버/클라우드 시장에 대한 공급을 확대한다.

6.4 비용 절감과 경쟁력 향상

EMIB는 수백 달러 수준의 패키징 비용으로 CoWoS 대비 약 70~80% 저렴하게 구현 가능하다. 이는 고성능 AI 시스템 전체 비용 구조를 크게 낮춘다.

6.5 생산지 다변화와 규제 대응

미국 내 생산: 인텔은 오리건·베트남에 EMIB 생산 라인을 확보해 미국 내 공급망을 강화한다. 이는 미국 정부의 반도체 공급망 보조 정책과도 부합한다.
수출 규제 회피: EMIB 기반 패키징은 미국 기반 제조 특성상, 수출 규제 리스크를 낮추어 글로벌 고객에게 안정성을 제공한다.

7️⃣ 생산능력 확대와 글로벌 고객 확보

7.1 인텔의 생산 인프라 전략

오리건·베트남 공장에 대규모 EMIB 장비를 발주하고, 2026년 하반기부터 장비 납품을 시작한다.
대형 고객 확보: 구글·메타를 비롯해 애플·테슬라·브로드컴 등도 EMIB 적용을 검토하고 있어, 2026~2027년에 대량 주문이 들어올 전망이다.

7.2 SK 하이닉스의 공급망 다변화

기존 TSMC CoWoS 의 의존도를 낮추기 위해 인텔 EMIB와 자체 2.5D 라인을 활용한다.
시장 기대감이 반영돼 SK 하이닉스 주가 상승 및 HBM4·HBM5 제품 라인업 확대가 가속화될 것으로 보인다.

7.3 글로벌 시장 전망

전문가 의견: EMIB는 대형 AI 칩에 대한 비용·수율·규모 면에서 CoWoS와 대등하거나 우위를 점할 가능성이 높다.
시장 규모: 전 세계 유리기판·EMIB 기반 패키징 시장은 2028년까지 84억 달러(약 12조 원) 규모로 성장 전망이다.

8️⃣ 기술적 과제와 앞으로의 전망

8.1 현재 직면한 도전 과제

과제	설명	해결 방안
수율 문제	실리콘 브릿지와 TSV가 결합되면 재료 불일치·기계적 스트레스가 발생하여 수율 저하 위험이 있다.	고도화된 공정 제어와 검사 장비 도입, 재료 조합 최적화
규모 확장성	현재 EMIB는 중소 규모 패키지에 적합; 대형 AI 칩에 적용하려면 브릿지 수와 배치가 복잡해진다.	EMIB‑T와 같은 확장형 브릿지 기술 개발, 설계 자동화 도입
고객 인증	구글·메타·애플 등 주요 고객이 아직 정식 채택 단계가 아니다.	양산 테스트와 신뢰성 검증을 통해 케이스 스터디 제공
규제·수출 통제	미국 내 제조가 늘어나면서 수출 규제에 대한 대응 필요.	다중 생산거점 및 복합 공급망 구축으로 위험 분산

8.2 향후 로드맵

2026~2027년: 인텔 EMIB‑T 대형 고객(구글·메타)과 양산 계약 체결 및 생산량 확대.
2027~2028년: SK 하이닉스와 인텔 협력으로 HBM4·HBM5에 EMIB 결합 적용, 수율 90% 이상 목표 달성.
2029년: 유리기판 기반 2.5D와 EMIB가 병행 적용되며 AI 칩 비용 구조 전반에 혁신을 가져올 전망.

8.3 기대 효과 요약

비용 절감: 기존 CoWoS 대비 70~80% 비용 절감 (수백 달러 수준)
공급망 탄력성: 미국·베트남 생산 기반으로 공급망 위험 최소화
시장 경쟁력 강화: AI 가속기·HBM·서버 시장에서 다양한 파트너십을 통한 시너지 기대
환경·에너지 효율: 작은 브릿지 설계와 재료 사용 최소화로 에너지 효율 향상

9️⃣ 결론

EMIB는 인텔이 자체적으로 개발한 2.5D 패키징 혁신 기술로, 다이간 고대역폭 연결을 저비용·고수율로 구현한다. SK 하이닉스가 인텔과 협력해 EMIB 기반 HBM 패키징 연구를 진행한다는 소식은, AI 가속기와 고성능 서버 시장에 새로운 공급망 옵션을 제공한다는 점에서 큰 의미를 가진다.

현재 EMIB는 코스트 절감, 생산능력 다변화, 수율 향상의 세 축을 통해 TSMC CoWoS와 차별화된 가치를 제공하고 있다. 인텔은 미국·베트남 생산 확대와 구글·메타·애플 등 글로벌 고객 확보를 통해 EMIB를 AI 시대 핵심 인프라로 자리매김하고자 한다. SK 하이닉스는 이를 공급망 탄력성과 수익성 개선의 기회로 활용하고, HBM4·HBM5와 같은 차세대 메모리 제품에 EMIB를 적용함으로써 AI 반도체 시장에서의 경쟁력을 크게 강화할 것이다.

EMIB의 기술 원리와 현재 협력 현황을 쉽게 정리한 이 글이, 반도체·패키징 분야의 최신 동향을 파악하고 향후 투자·사업 전략을 수립하는 데 도움이 되기를 기대한다.
