오늘은 SK하이닉스에서 발표한 냉각 솔류션 iHBM에 대해 설명 드리려 합니다.

인공지능(AI)과 거대언어모델(LLM)의 폭발적인 성장은 글로벌 데이터센터의 인프라와 반도체 아키텍처를 근본적으로 재정의하고 있습니다. 엔비디아(NVIDIA)를 필두로 한 빅테크 진영이 초거대 AI 연산 수요를 감당하기 위해 더욱 강력한 GPU를 출시함에 따라, 이에 동반되는 고대역폭 메모리(HBM)의 성능 고도화 압박 역시 물리적 한계점까지 밀어쳐지고 있습니다.

과정에서 직면한 가장 거대한 장벽은 다름 아닌 ‘발열(Heat Generation)’입니다. 3차원 초고적층 구조를 취하는 HBM 특성상, 내부에서 발생하는 열을 제때 배출하지 못하면 시스템 전체가 멈추는 써멀 스로틀링(Thermal Throttling)이 발생합니다.

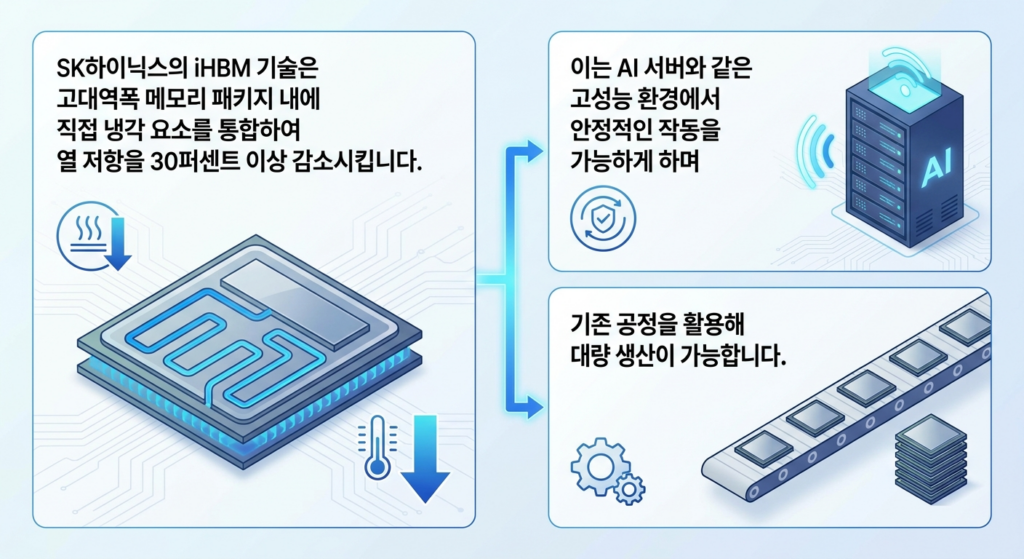

이러한 상황에서 SK하이닉스가 발표한 iHBM(Integrated HBM) 기술은 단순한 냉각 솔루션의 추가가 아니라, 메모리 아키텍처의 패러다임을 바꿀 파괴적 혁신으로 평가받고 있습니다. 이 혁신 기술의 본질을 바닥까지 긁어 분석해 드리겠습니다.

1. AI 반도체의 아킬레스건, ‘발열 문제’의 핵심 범인을 검거하다

1.1. 흔한 오해: 원인은 코어 다이(DRAM)의 적층 두께가 아니다

대다수의 비전문가용 기술 매뉴얼이나 보도자료에서는 HBM의 열 문제를 “DRAM을 8단, 12단, 16단으로 높게 쌓아 올리면서 패키지 전체가 두꺼워져 열이 갇히기 때문”이라고 설명합니다. 하지만 실제 반도체 패키징 내부를 정밀 스캔하고 전력 거동을 관찰해 보면 진정한 열적 지옥(Hot-Spot)은 상부의 코어 다이가 아닙니다.

진짜 범인은 최하단에서 두뇌 역할을 하는 베이스 다이(Base Die 또는 로직 다이) 내부에 위치한 D2D PHY(Die-to-Die Physical Layer, 물리 계층 고속 인터페이스) 구간입니다.

1.2. D2D PHY 구간이 ‘용광로’가 되는 물리적 이유

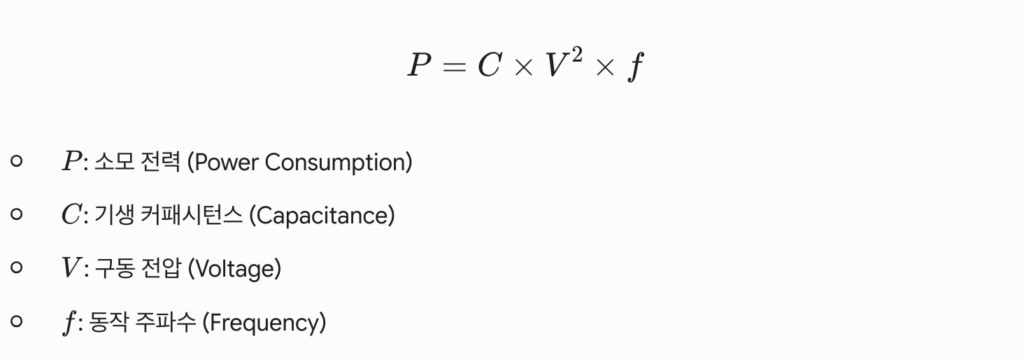

D2D PHY 영역은 GPU와 HBM 간에 초당 수 테라바이트(TB/s)의 초고속 데이터를 지연 시간(Latency) 없이 전송하기 위해 미세 회로와 수천 개의 관통 전극(TSV) 전송 패드가 극도로 밀집된 공간입니다. 반도체 소자가 고속으로 온/오프(1과 0) 스위칭 운동을 할 때 발생하는 동적 소모 전력(P) 공식은 다음과 같습니다.

AI 연산 속도를 가속하기 위해 동작 주파수(f)를 기하급수적으로 끌어올림에 따라, 이 좁은 D2D PHY 구간에서 소모되는 전력이 폭발적으로 증가하며 이는 고스란히 고주파 열에너지로 치환됩니다. 마치 대도시의 수많은 지하철 노선이 교차하는 환승역에 병목 현상이 발생하고 인파의 열기로 가득 차는 것과 같은 이치입니다.

1.3. 기존 HBM 구조의 한계와 써멀 스로틀링의 악순환

기존의 HBM 아키텍처에서는 이 불덩어리 같은 PHY 영역에서 발생한 열이 상부의 얇게 갈아낸 DRAM 코어 다이들을 순차적으로 타고 올라가, 패키지 맨 위에 부착된 열 계면 재료(TIM)와 방열판(Heat Sink)을 통해 외부로 배출되는 방식을 취했습니다.

하지만 고온의 열이 수직으로 전달되는 과정에서 상부 DRAM 셀들의 캐패시터 전하 누설(Leakage Current)을 유발합니다. 데이터 유실을 막기 위해 메모리는 리프레시(Refresh) 주기를 강제로 단축해야만 하고, 이는 메모리 본연의 읽기/쓰기 효율을 저하시켜 결국 시스템 전체 성능이 급하강하는 써멀 스로틀링의 악순환을 낳았습니다.

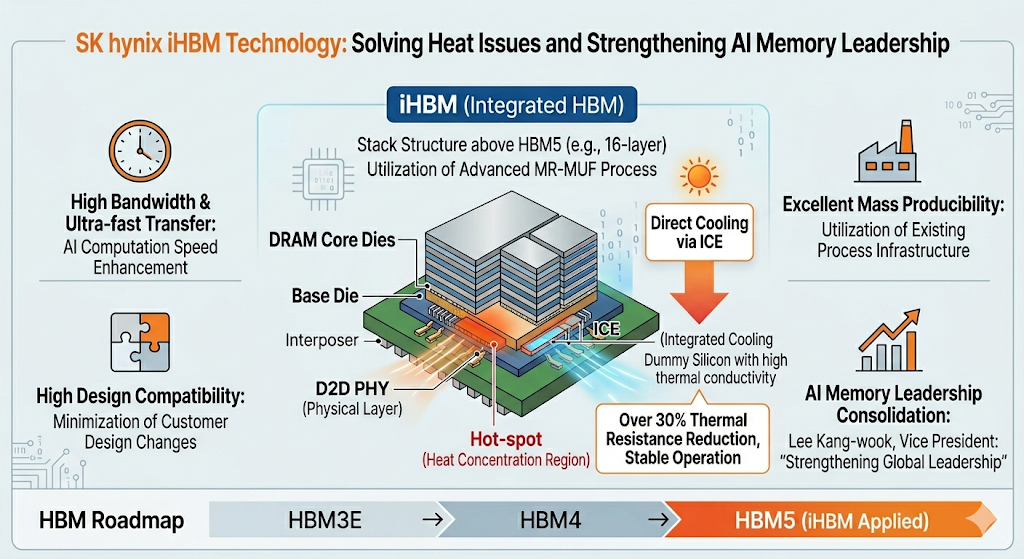

2. iHBM 아키텍처의 핵심: ICE(Integrated Cooling Elements) 메커니즘 심층 분석

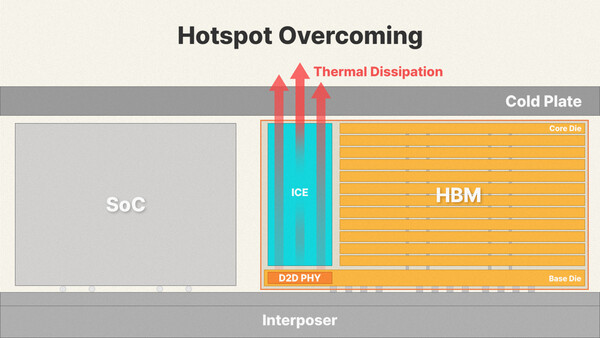

SK하이닉스가 고안해 낸 iHBM 아키텍처의 본질은 발열의 근원지인 D2D PHY 영역 바로 옆과 상부 코어 다이로 향하는 길목에 물리적인 ‘일체형 냉각 요소(ICE: Integrated Cooling Elements)’를 다이렉트로 이식하는 것입니다.

2.1. 재료공학적 혁신: 더미 실리콘(Dummy Silicon)의 묘미

ICE 소자의 핵심은 재료의 선택에 있습니다. SK하이닉스는 전기가 통하지 않는 전기적 부도체(절연체)이면서도, 일반적인 에폭시 수지 보호재보다 열전도율이 수십 배 이상 높은 고순도 실리콘 소자(Dummy Silicon)를 채택했습니다.

전기가 통하지 않기 때문에 미세 회로가 밀집된 인터페이스 바로 옆에 붙여도 신호선 간의 전자기적 간섭이나 크로스토크(Cross-Talk, 신호 왜곡)를 유발하지 않습니다. 그러면서도 열은 기가 막히게 흡수하는 구조적 스펀지 역할을 수행합니다.

2.2. 우회로가 아닌 직통 ‘열 고속도로’ 형성

기존 구조가 열을 위로 밀어 올리는 방식이었다면, iHBM의 ICE는 열이 상부의 민감한 DRAM 셀로 이동하기 전에 중간에서 열을 선제적으로 가로채는 ‘차단벽(Thermal Barrier)’ 역할을 합니다.

이렇게 흡수된 열은 ICE 소자를 타고 패키지 측면의 몰딩재 및 하부의 볼 그리드 어레이(BGA) 기판 유기물 방향으로 전방위 분산·배출됩니다. 패키지 내부에 가로, 세로 형태로 ‘열 전용 직통 고속도로’를 개통한 것과 같습니다.

2.3. 열저항($R_{th}$) 30% 감소가 갖는 엔지니어링적 대전환

반도체 패키징 공학에서 열저항(R_th, Thermal Resistance)이란 “열이 외부로 빠져나가는 길에 놓인 물리적 장애물의 크기”를 의미하며 단위는 ‘섭씨/와트’를 사용합니다. 즉, 1와트의 전력을 소비할 때 온도가 몇 도나 상승하는지를 나타내는 지표입니다. iHBM이 검증해 낸 ‘열저항 30% 이상 감소’는 엔지니어 관점에서 경이적인 수치입니다.

이 구조적 혁신을 통해 동일한 전력을 소모하더라도 칩 내부의 온도 마진을 최소 10~ 15도씨 이상 추가로 확보할 수 있게 되었습니다. 이는 GPU가 풀 로드(Full Load)로 클럭을 쥐어짜며 초대형 AI 연산을 수행하더라도, HBM 메모리가 과열로 뻗는 타이밍을 엄청나게 뒤로 늦추거나 원천 차단할 수 있음을 뜻합니다. AI 데이터센터의 무중단 운영 신뢰성에 직결되는 핵심 지표입니다.

3. 제조 및 양산 관점의 대전환: MR-MUF 공정 인프라의 완벽한 재활용

아무리 실험실에서 훌륭한 냉각 아키텍처를 개발했다고 한들, 실제 거대한 팹(Fab) 라인에서 높은 수율(Yield)로 찍어낼 수 없거나 천문학적인 신규 설비투자(CAPEX)를 요구한다면 비즈니스 관점에서는 실패한 기술입니다. iHBM 기술이 무서운 진정한 이유는 SK하이닉스가 기존에 완성해 놓은 전용 후공정 생태계인 ‘어드밴스드 MR-MUF(Mass Reflow Molded Underfill)’ 인프라를 그대로 재활용할 수 있도록 설계되었다는 점입니다.

3.1. Advanced MR-MUF 공정과의 화학적·기계적 조화

경쟁사들이 칩 사이에 필름 형태의 방열재를 끼워 넣고 압착하는 NCF(Non-Conductive Film) 방식을 고수하며 수율과 발열 문제로 고전할 때, SK하이닉스는 액체 형태의 보호재를 주입해 미세 틈새를 완벽히 메우는 MR-MUF 기술로 시장을 평정했습니다. iHBM 제조 프로세스는 이 안정화된 라인에 소자 배치 기하학(Geometry)만 매끄럽게 융합했습니다.

1. 마이크로 범프 본딩 (Micro-Bump Bonding): 최하단 베이스 다이 위의 D2D PHY 최적 영역에 일반 DRAM 다이와 함께 물리적 ICE 소자를 나노미터 단위의 오차로 정렬하여 임시 접합합니다.
2. 매스 리플로우 (Mass Reflow): 거대한 컨베이어 오븐 장비 내에서 정밀하게 제어된 프로파일 온도를 가해, 수만 개의 마이크로 범프를 단 한 번의 공정으로 완벽하게 솔더링(Soldering) 인터커넥트합니다.
3. 몰디드 언더필 (Molded Underfill) 주입: 에폭시 수지에 마이크로 실리카(수정 가루) 필러가 고밀도로 혼합된 액체 상태의 보호재(MUF)를 주입하여 칩 사이와 ICE 주위의 미세한 공극(Void)을 완벽히 메웁니다.
4. ICE 인터록킹 (Interlocking) 및 경화: 고온 고압에서 보호재를 굳히면 액체 수지가 ICE 소자의 물리적 표면과 강력하게 밀착되어, 기계적 지지대 역할과 열적 전도 네트워크가 결합된 일체형 패키지가 완성됩니다.

3.2. 부가적 이점: 휨 현상(Warpage) 제어와 구조적 안정성

기존 MR-MUF에 사용되는 보호재는 실리카 필러 함량이 높아 자체 열전도율도 우수한 편이지만, 중간 중간에 통실리콘 블록인 ICE가 결합되면서 패키지 내부의 기계적 강성(Mechanical Stiffness)이 극대화됩니다.

이는 HBM5 이상에서 적층 단수가 16단, 24단 이상으로 증가하고 다이 두께가 극도로 얇아질 때 발생하는 물리적 뒤틀림(Warpage) 현상을 억제하는 Stiffener(보강재) 역할을 수행합니다. 결과적으로 추가적인 장비 도입 없이 기존 라인의 가동률과 수율을 최고조로 유지하면서 신제품을 양산할 수 있는 원가 경쟁력을 확보하게 된 것입니다.

4. 거시적 자본시장 분석: 메모리 3사의 가치평가(Valuation)와 주도권 향방

자본시장의 흥망성쇠를 분석하는 애널리스트 관점에서 이번 SK하이닉스의 iHBM 로드맵 발표를 냉정하게 평가해 보겠습니다. 이번 이슈는 단순한 기술 격차의 확인이 아니라, 향후 3~5년간 빅테크 기업들의 자본지출(CAPEX)이 어느 기업의 SCM(공급망 관리)으로 흘러 들어갈 것인지를 결정짓는 거대한 분수령입니다.

4.1. SK하이닉스 (투자 의견: Buy & Hold) – 기술적 해자의 공고화

주식시장이 가장 좋아하는 것은 ‘예측 가능한 성장’과 ‘비용 효율성’입니다. SK하이닉스는 차세대 HBM5(8세대) 시장까지 관통하는 발열 제어 마일스톤을 선제적으로 공개함으로써, 엔비디아를 비롯한 글로벌 핵심 하이퍼스케일러 기업들에게 기술적 안정성에 대한 확신을 주었습니다.

특히 새로운 기계를 대거 사들이지 않고 기존 MR-MUF 라인을 재활용해 성능을 올리겠다는 선언은 중장기적으로 대규모 감가상각비 부담 없이 고마진 구조를 유지하겠다는 뜻입니다. 판가 결정권(Pricing Power)을 지속적으로 쥐고 가겠다는 선언과 다름없으며, 타사 대비 프리미엄 멀티플($P/E$) 부여를 정당화하는 핵심 근거입니다.

4.2. 삼성전자 (투자 의견: Trading Buy) – 구조적 반격 카드와 턴키 전략의 시험대

삼성전자는 메모리, 파운드리, 어드밴스드 패키징(AVP)을 원스톱으로 처리할 수 있는 전 세계 유일한 ‘턴키(Turn-Key) 솔루션’ 능력을 최대 무기로 삼고 있습니다. “하이닉스가 단품 메모리 내부(iHBM)에서 열을 아무리 잘 잡아도, 결국 전체 칩(GPU+HBM) 레벨에서의 열 관리와 수율은 파운드리와 패키징을 통으로 쥐고 있는 우리가 유리하다”는 논리로 빅테크를 설득해 왔습니다.

하지만 하이닉스가 메모리 단품 단에서 열을 30%나 줄여버리는 iHBM을 들고나오면서 삼성의 논리가 일부 무색해질 위험이 생겼습니다. 삼성전자가 이 판도를 뒤집기 위해서는 HBM4 베이스 다이 영역에서 TSMC-엔비디아 연합전선을 뒤흔들 수 있는 압도적인 수율을 보여주거나, 차세대 적층 기술인 ‘하이브리드 본딩(Hybrid Bonding)’을 경쟁사보다 완벽한 수율로 조기 양산 성공해야 합니다. 그 전까지는 철저히 공급 계약 승인 뉴스를 확인하고 진입하는 확인 매수 관점을 추천합니다.

4.3. 마이크론 (투자 의견: Neutral) – 캐파 한계와 추격의 난제

마이크론은 1-beta 공정 기반의 미세화 효율성을 무기로 HBM3E 시장에서 깜짝 존재감을 드러냈으나, 원천적인 후공정 패키징 아키텍처 설계 능력과 절대적인 생산능력(CAPEX 규모) 면에서 한국의 두 거인에 비해 열세에 놓여 있습니다. 미국 정부의 보조금 동력이 유지되더라도, 대만과 미국으로 이원화된 생산 라인의 물류 비용 부담과 규모의 경제 한계로 인해 중장기 표준 경쟁에서 독자적인 주도권을 쥐기에는 체력적 한계가 존재합니다.

5. SCM 공급망 대부해: iHBM 생태계 확장에 따른 국내 소부장 수혜주 진단

영리한 투자자라면 대형주 자체의 등락에만 매몰될 것이 아니라, 이러한 구조적 아키텍처 변화가 일어날 때 하부 SCM에서 어떤 정밀 장비와 특수 소재의 소요량($Q$)과 단가($P$)가 급증하는지를 면밀히 추적해야 합니다. iHBM 구조가 본격화될 때 주식시장에서 가장 확실한 실적 성장을 보여줄 핵심 벨류체인을 진단해 드립니다.

5.1. 신규 도입 벨류체인: ICE 배치용 초정밀 본딩 및 특수 절연 소재

기존 HBM 공정에 없던 물리적 실리콘 소자(ICE)를 베이스 다이 위에 서브 마이크론 단위의 오차로 안착시키고 적층하는 공정은 완전히 새로운 고난도의 테크놀로지 영역입니다.

• 한미반도체 (TC 본더 지배력의 다각화): 하이닉스 HBM 신화의 일등공신인 한미반도체의 열압착(Dual TC 본더) 장비는 iHBM 시대에 이르러 그 가치가 더욱 격상될 것입니다. 일반 DRAM 다이 외에 ICE 소자까지 함께 초고속으로 파킹하고 열과 압력을 제어해야 하므로, HBM 패키지 하나당 본더 장비의 소요 시간과 대수 자체가 늘어나는 효과($Q$의 증가)를 기대할 수 있습니다.
• 고열전도성 및 특수 소재사 (SKC, 솔브레인 등): 고순도 실리콘 기반의 ICE 소자를 정밀 정형 가공하는 기술과, D2D PHY의 미세 회로 간 전자기적 간섭을 차단하면서도 열전도율을 최대로 끌어올려야 하는 특수 박막 재료, 하이엔드 화학 물질의 수요가 폭증할 것입니다. 가치 사슬 내에서 마진율이 가장 높은 화학/소재 섹터의 낙수효과를 주목해야 합니다.

5.2. 공정 고도화 벨류체인: 전/후공정 레이저 및 열처리 인프라

열저항을 30% 줄이기 위해 다이의 두께를 극한으로 얇게 슬리밍하고 가공하는 과정에서 가해지는 물리적 스트레스를 제어하는 장비 진영 역시 강력한 수혜를 입게 됩니다.

• 에이치피에스피 (HPSP): 고압 수소 중성화 이온 어닐링 장비를 독점 공급하는 기업으로서, 다이가 얇아지고 계면의 열화 현상이 심해질수록 실리콘 표면의 물리적 결함을 치유하는 고압 수소 공정의 중요성은 기하급수적으로 증가합니다. iHBM 공정에서도 수율 방어를 위한 필수 장비로 자리매김할 것입니다.
• 이오테크닉스: 레이저를 활용해 웨이퍼를 초정밀 그루빙(Grooving)하고 다이싱(Dicing)하는 기술력을 보유하고 있어, 패키지 내부에 ICE 소자가 들어갈 자리를 미세하게 파내고 마감하는 후공정 레이저 장비 부문에서 뚜렷한 실적 모멘텀을 맞이할 확률이 높습니다.

6. 결론: 대전환기 자본시장에서 승리하는 포트폴리오 전략

SK하이닉스의 iHBM 기술은 단순한 ‘냉각 장치 추가’가 아니라, 폭발하는 AI 연산 아키텍처의 물리적 장벽을 가장 지혜롭고 경제적인 방식으로 정면 돌파해 낸 후공정의 승리입니다. 자본시장 측면에서 이 뉴스는 향후 HBM5 시대까지 SK하이닉스 진영의 공급망 주도권과 고마진 구조가 굳건하게 유지될 것임을 시사하는 명확한 시그널입니다.

따라서 현 시점에서의 현명한 자산 배분 전략은 명확합니다. 향후 1~2년의 단기적 관점에서는 승기를 완벽히 잡고 SCM 확장성까지 입증해 낸 SK하이닉스와 그 핵심 벨류체인(한미반도체, 고도화 소재 기업)에 포트폴리오의 무게중심을 실어 안전하고 확실한 알파 수익률을 추구하는 것이 정석입니다.

동시에, 삼성전자가 칼을 갈고 반격을 준비 중인 HBM4 베이스 다이 양산 시점과 하이브리드 본딩의 수율 안정화 뉴스(2026년 말~2027년 예상)를 철저히 모니터링하며, 삼성이 시장의 신뢰를 회복하는 ‘주가 턴어라운드 트리거’가 포착되는 순간 포트폴리오의 비중을 재조정하는 역발상 전략이 자본시장에서 가장 승률이 높은 싸움이 될 것입니다. 변화하는 기술의 본질을 꿰뚫어 보는 혜안만이 거대한 반도체 대전환기 속에서 당신의 자산을 지키고 불려줄 유일한 무기입니다.
